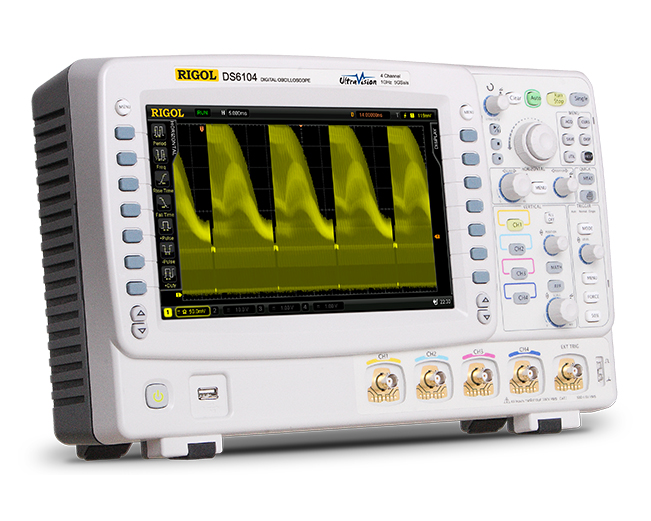

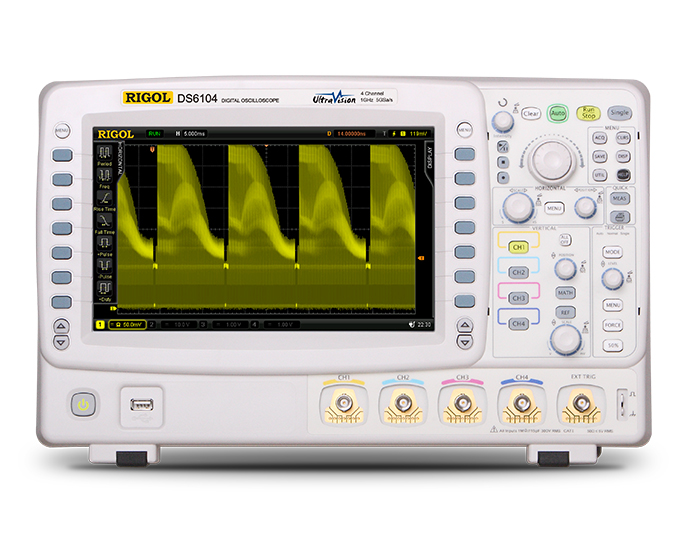

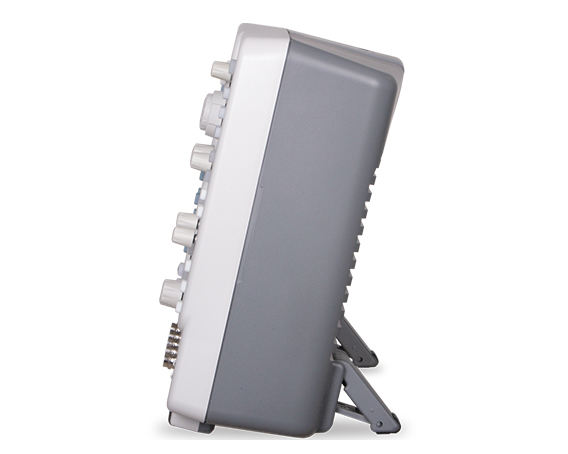

DS6000 является многофункциональным цифровым осциллографом с улучшенными характеристиками. Он прекрасно сочетает в себе простоту использования, превосходные технические показатели и большое количество функциональных характеристик. Этот прибор поможет пользователю еще быстрее справиться со своей работой. Например, этому способствуют такие его функции, как ускоренный замер параметров, настройка портов удаленного доступа, удобное соединение с принтером.
Основные особенности:
- полоса пропускания 1 ГГц или 600 МГц
- 2 или 4 канала
- максимальная частота дискретизации в реальном времени 5 Гвыб/с, эквивалентная частота дискретизации 100 Гвыб/с, скорость захвата осциллограмм 180 000 осц/с (точечное отображение)
- максимальная память 140 млн. точек (стандартная комплектация)
- инновационная технология Ultra Vision
- дисплей: 10.1", TFT LCD, 160 000 цветов, WVGA (800*480), сверхширокий экран, реалистичные оттенки, низкая потребляемая мощность, длительный срок службы
- автоматическое распознавание типа пробника
- возможность регулирования яркости осциллограмм у аналоговых каналов
- возможность автоматической настройки отображения осциллограмм
- многообразие функций триггера, включающее разнообразные его протоколы
- входящий в стандартную комплектацию встроенный декодер, позволяющий декодировать разнообразные последовательные протоколы
- автоматическое измерение 24 видов параметров осциллограмм, функция измерений со статистикой
- запись в реальном времени, воспроизведение и анализ осциллограмм
- детальная замедленная развертка
- встроенная функция быстрого преобразования Фурье
- функция допусковой проверки ГОДЕН/НЕГОДЕН (Pass/Fail)
- разнообразные математические операции с осциллограммами

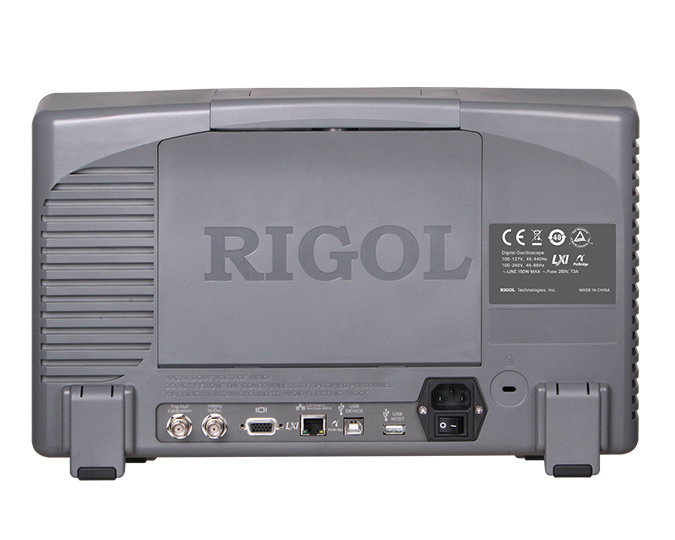

- стандартные разъемы: USB Device, USB Host (2 шт.), LAN, GPIB (опция)
- поддержка USB накопителя и принтера с технологией PictBridge
- соответствие стандарту LXI класс С, возможность быстро, экономично и высокоэффективно создать и перекомпоновать контрольно-измерительную систему
- поддержка удаленного управления
- встроенная справочная система, удобное получение информации
- поддержка нескольких языков, ввод на китайском и английском языках
- горячие клавиши «измерение», «сохранение/печать» RIGOL XII Руководство пользователя DS6000
- для удобства наладки и эксплуатации опционально поставляется литиевый аккумулятор, дающий возможность независимой работы в течение более чем 2 ч
- встроенная флэш-память объемом 1 Гбайт
|
Характеристика |
Значение |
|
|
Число входных аналоговых каналов |
DS6062, DS6062A, DS6102, DS6102A |
2 |
|
DS6064, DS6064A, DS6104, DS6104A |
4 |
|
|
Максимальная частота дискретизации |
2,5 ГГц на каждый канал |
|
|
Длина записи |
70 Мб на каждый канал |
|
|
Канал вертикального отклонения |
||
|
Входной импеданс |
1 МОм ± 1 %/14 ± 3 пФ; 50 Ом ± 1,5 % |
|
|
Максимальное входное напряжение |
300 В |
|
|
Разрешение по вертикали |
8 бит |
|
|
Диапазон установки коэффициентов отклонения (КО) |
от 2 мВ/дел до 5 В/дел (по входу 1 МОм); от 2 мВ/дел до 1 В/дел (по входу 50 Ом) |
|
|
Пределы допускаемой основной абсолютной погрешности коэффициентов отклонения на постоянном токе |
± (0,02×8 [дел]×КО [В/дел]) |
|
|
Полоса пропускания по уровню минус 3 дБ, не менее |
DS6062, DS6062A, DS6064, DS6064A |
600 МГц |
|
DS6102, DS6102A, DS6104, DS6104A |
1 ГГц |
|
|
Время нарастания переходной характеристики, не более |
DS6062, DS6062A, DS6064, DS6064A |
600 пс |
|
DS6102, DS6102A, DS6104, DS6104A |
400 пс |
|
|
Канал горизонтального отклонения |
||
|
Диапазон установки коэффициентов развертки (КР) |
DS6062, DS6062A, DS6064, DS6064A |
от 1 нс/дел до 1000 с/дел |
|
DS6102, DS6102A, DS6104, DS6104A |
от 0,5 нс/дел до 1000 с/дел |
|
|
Пределы допускаемой основной относительной погрешности частоты внутреннего опорного генератора |
± 4×10-6 |
|
|
Логический анализатор (модификации MSO) |
||
|
Число входных цифровых каналов логического анализатора |
16 |
|
|
Пороговые уровни срабатывания |
TTL (+ 1,4 В); CMOS (+ 2,5 В); ESL (– 1,3 В); или устанавливаемый пользователем |
|
|
Пределы установки уровня срабатывания, определяемого пользователем |
± 8 В |
|
|
Общие технические характеристики |
||
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха |
Не более половины допускаемой основной погрешности |
|
|
Напряжение и частота сети электропитания |
От 100 до 240 В при частоте 50/60 Гц |
|
|
Габаритные размеры |
399 x 255,3 x 123,8 мм |
|
|
Масса |
(5,3 ± 0,2) кг |
|
| Опции | Описание |
| SD-RS232-DS6000 | RS232/UART Decoding Kit |
| SD-I2C/SPI-DS6000 | I2C /SPI Decoding Kit |
| SD-CAN-DS6000 | CAN Decoding Kit |
| SD-FLEXRAY-DS6000 | FlexRay Decoding Kit |
| Аксессуары | Описание |
| FPCS-DS6000 | Front Panel Cover |
| CB-USBA-USBB-FF-150 | USB Cable |
| RP5600A | 2 or 4 Passive Probes (60 0 MHz) |
| RP6150A (for DS610X) | 1 or 2 Passive Probes (1.5 GHz) |
| RP7150 | Active Differential Probe (1.5 GHz) |
| RP3500A | Passive Probes (500 MHz) |
| BAT | 11.1 V, 147 Wh Lithium B attery Set |
| USB-GPIB | USB to GPIB Interface Converter |
| ARM | Desk Mount Instrument Arm |
| RM-DS6000 | Rack Mount Kit |
| T2R1000 | TekProbe Interface Adaptor |
| Модели | Описание |
| DS6062 | Цифровой осциллограф, полоса пропускания 600 МГц, 2 канала |
| DS6064 | Цифровой осциллограф, полоса пропускания 600 МГц, 4 канала |
| DS6102 | Цифровой осциллограф, полоса пропускания 1 ГГц, 2 канала |
| DS6104 | Цифровой осциллограф, полоса пропускания 1 ГГц, 4 канала |
