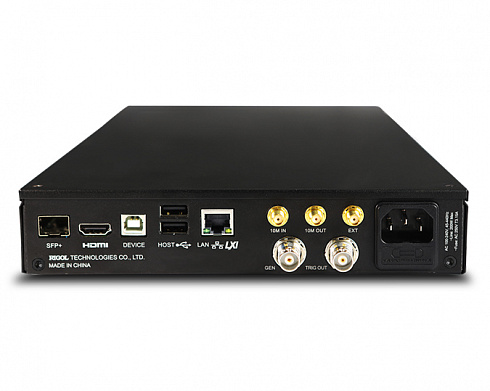

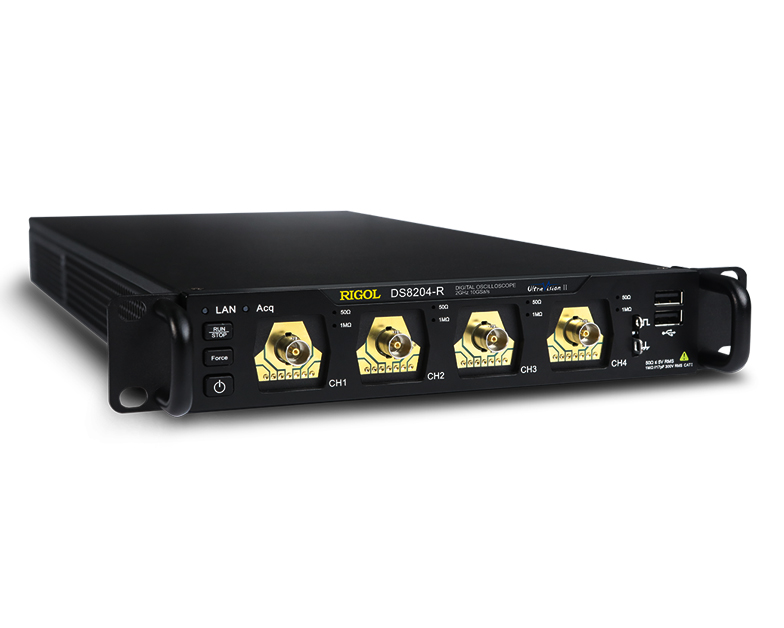

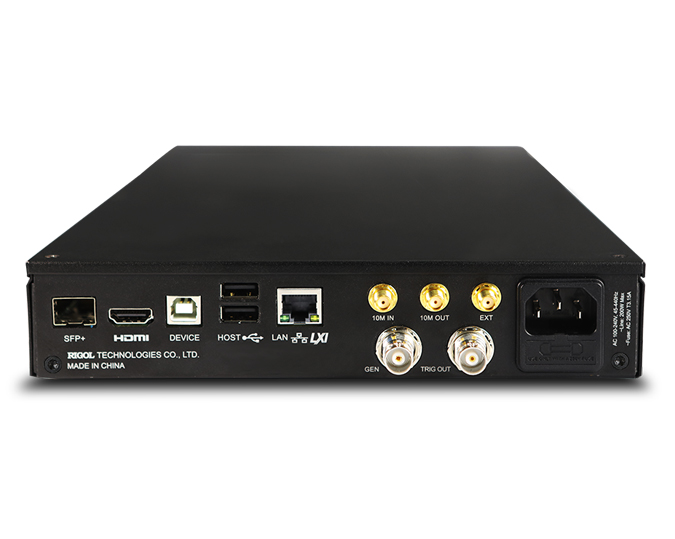

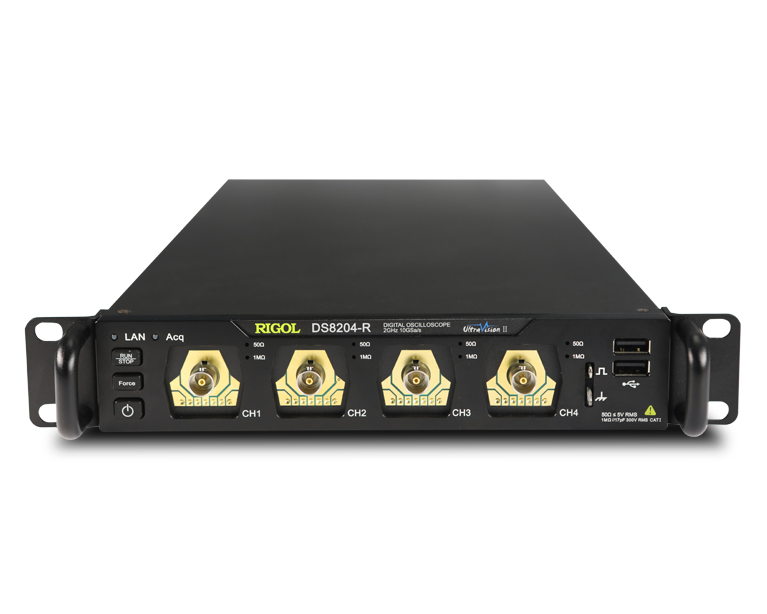

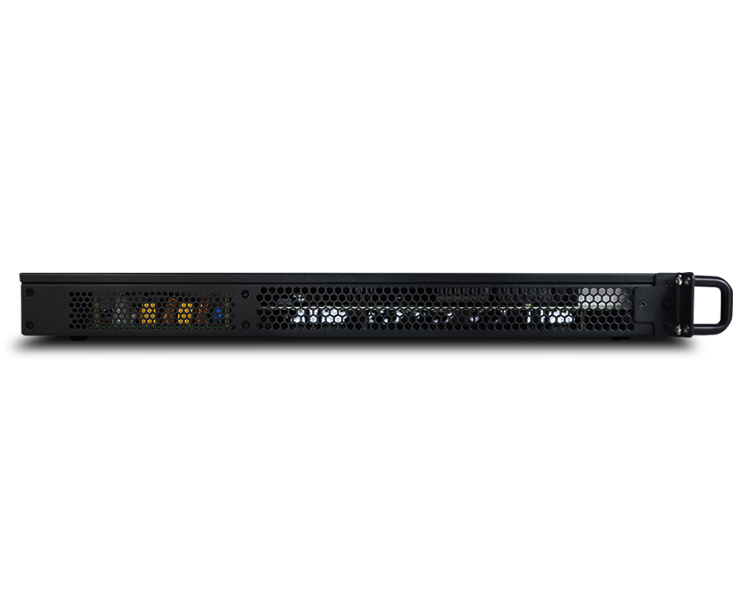

Серия компактных цифровых осциллографов с возможностью интеграции с другими приборами и монтажа в стойку. В серии представлено 3 модели: DS8034-R, DS8104-R и DS8204-R, основанные на платформе RIGOL UltraVision II. Полоса пропускания 350 МГц - 2 ГГц, от 2 до 4 аналоговых каналов (в зависимости от модели). Серию отличает возможность работы при низких температурах до -40°C, дистанционное управление и соответствие стандартам тестовых систем промышленной автоматизации.
Преимущества:
- подходит для работы при низких температурах (до -40°C);
- компактный дизайн (стоечный вариант исполнения);
- экономия места в стойке;
- работа с внешним монитором;
- возможность масштабирования до 512 синхронизированных каналов;
- многоканальный высокоскоростной сбор данных.
Серия DS8000-R — это компактные цифровые осциллографы среднего и высокого класса, разработанные на базе чипа ASIC (права на интеллектуальную собственность принадлежат RIGOL) и технической платформы UltraVision II, разработанной RIGOL. Он поддерживает системную интеграцию нескольких устройств, установку в стойку и удаленную работу системы, чтобы соответствовать системным требованиям для системы тестирования промышленной автоматизации. Осциллографы серии DS8000-R имеют аналоговую полосу пропускания до 2 ГГц, поддерживают синхронный запуск нескольких устройств и могут быть расширены до 512 каналов. Он предоставляет пользователям отличное решение для удовлетворения их требований к средней и высокой скорости для тестирования системной интеграции и требований к синхронизации для многоканального сбора данных.
| Модель | Аналоговая полоса пропускания | Количество аналоговых каналов | Частота дискретизации в реальном времени | Максимальная длина записи | Скорость захвата осциллограмм | Встроенный источник сигнала |
| DS8034-R | 350 МГГц | 4 | 10 Гвыб/с (1 канал) 5 Гвыб/с (2 канала) 2,5 Гвыб/с (4 канала) |
500 Мточек (1 канала) 250 Мточек (2 канала) 125 Мточек (4 канала) |
600 000 осц/с | 1 канал (опция) |
| DS8104-R | 1 ГГц | 4 | 10 Гвыб/с (1 канал) 5 Гвыб/с (2 канала) 2,5 Гвыб/с (4 канала) |
500 Мточек (1 канала) 250 Мточек (2 канала) 125 Мточек (4 канала) |
600 000 осц/с | 1 канал (опция) |
| DS8204-R | 2 ГГц | 4 | 10 Гвыб/с (1 канал) 5 Гвыб/с (2 канала) 2,5 Гвыб/с (4 канала) |
500 Мточек (1 канала) 250 Мточек (2 канала) 125 Мточек (4 канала) |
600 000 осц/с | 1 канал (опция) |
| Опции | Описание |
| RP3500A | 4 Passive HighZ Probes (500 MHz) |
| DS70000-RL-20 | Расширение памяти осциллографа до 2 Гвыборок (2 Gpts Memory Depth Upgrade Option) |
| DS70000-EMBDA | Запуск и декодирование по сигналам шин последовательной передачи данных (RS232/UART, I2C, SPI) (Embedded Serial Bus Trigger and Analysis (RS232/UART, I2C, and SPI)) |
| DS70000-AUTOA | Запуск и декодирование по сигналам шин последовательной передачи данных (CAN, CAN-FD, LIN, FlexRay) (Auto Serial Bus Trigger and Analysis (CAN, CAN-FD, LIN, FlexRay) ) |
| DS70000-AUDIOA | Запуск и декодирование по сигналам шин последовательной передачи данных (I2S) (Audio Serial Bus Trigger and Analysis (I2S)) |
| DS70000-AEROA | Запуск и декодирование по сигналам шин последовательной передачи данных (MIL-STD-1553) (Aerospace Serial Bus Trigger and Analysis (MIL-STD-1553)) |
| DS70000-JITTA | ПО для построения глазковых диаграмм и расширенный анализ джиттера (Advanced Eye Diagram and Jitter Analysis (Option)) |
| DS70000-USBC | Предсертификационное тестирования сигналов протокола USB2.0 (USB2.0 Pre-compliance Test) |
| DS70000-ENETC | Предсертификационное тестирования сигналов протокола 100Base-T Ethernet (100Base-T Ethernet Pre-compliance Test) |
| DS70000-RTSA | ПО для анализа сигналов в реальном масштабе времени в частотной области (RTSA) (Real-Time Spectrum Analysis (RTSA)) |
| Аксессуары | Описание |
| PVA8350 | Активный дифференциальный пробник (3,5 ГГц) (Active Differential Probe (3.5 GHz BW)) |
| PVA8700 | Активный дифференциальный пробник (7 ГГц) (Active Differential Probe (7 GHz BW)) |
| PCA1030 | Токовый пробник (50 МГц, 30 A) (Current Probe (50 MHz, 30A)) |
| PCA2030 | Токовый пробник (100 МГц, 30 A) (Current Probe (100 MHz, 30A)) |
| PCA1150 | Токовый пробник (10 МГц, 150 A) (Current Probe (10 MHz, 150A)) |
| PHA0150 | Высоковольтный дифференциальный пробник (70 МГц, 1400 В) (High-Voltage Differential Probe (70 MHz, 1400 V)) |
| PHA1150 | Высоковольтный дифференциальный пробник (100 МГц, 1400 В) (High-Voltage Differential Probe (100 MHz, 1400 V)) |
| USB-GPIB | Интерфейсный адаптер USB-GPIB (USB-GPIB Interface Converter) |
| Модели | Описание |
| DS8034-R | Цифровой осциллограф c полосой пропускания 350 МГц, 4 аналоговыми каналами |
| DS8104-R | Цифровой осциллограф c полосой пропускания 1 ГГц, 4 аналоговыми каналами |
| DS8204-R | Цифровой осциллограф c полосой пропускания 2 ГГц, 4 аналоговыми каналами |
