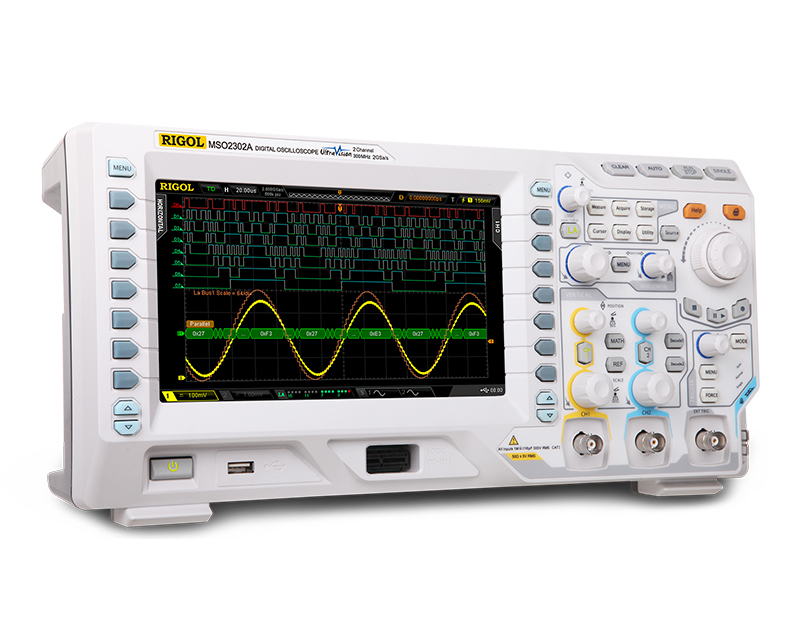

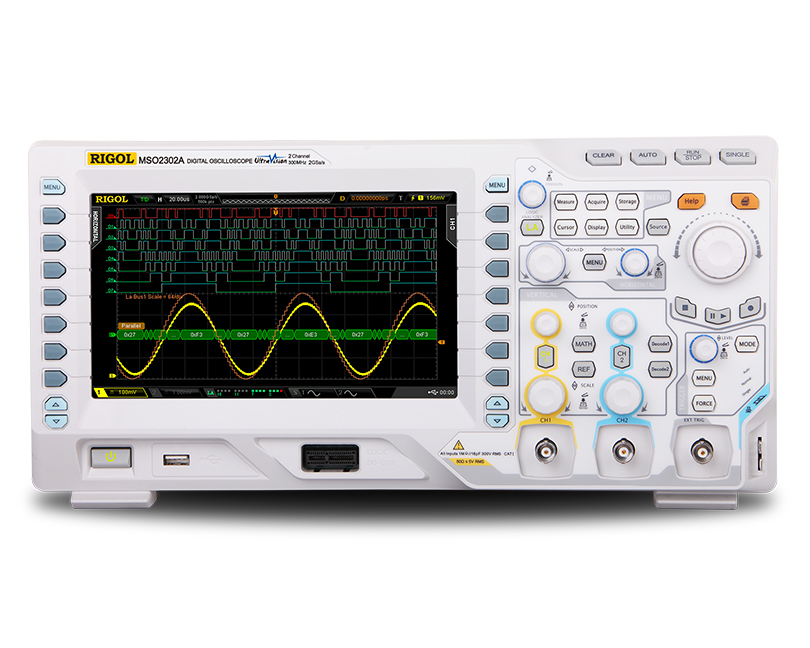

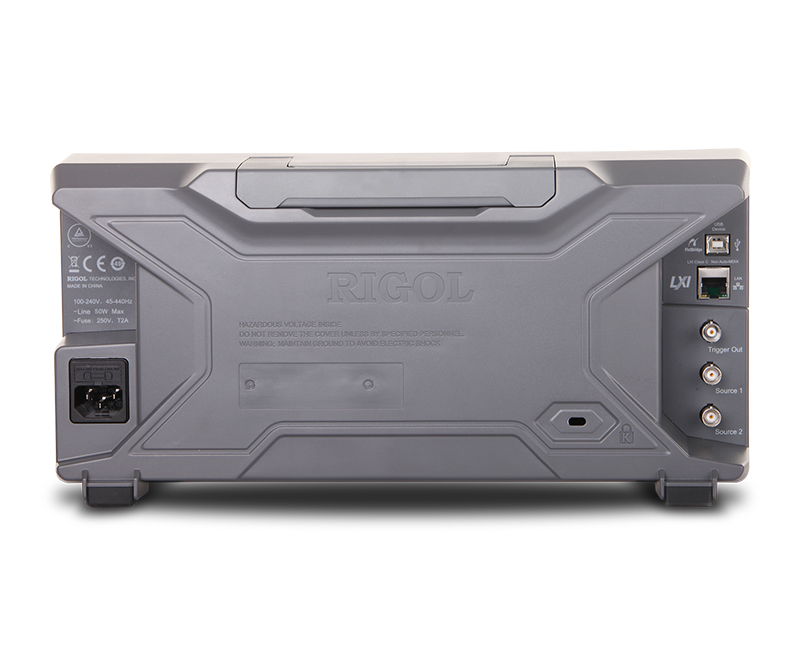

Цифровые осциллографы Rigol серии MSO/DS2000 с полосой пропускания до 300 МГц
Подробнее
Описание
Цифровые осциллографы серии MSO / DS2000/A - это универсальные цифровые осциллографы с полосой пропускания 100 МГц ~ 300 МГц, частотой дискретизации 2 Гвыб./с, глубокой памятью, и высокой частотой захвата сигнала.
Особенности:
- Уникальный в отрасли диапазон чувствительности 500 мкВ / дел, очень низкий нижний шум, подходящий для тестирования слабых сигналов биологических, медицинских и различных датчиков
- Функция записи в реальном времени, реализованная аппаратными средствами, может записывать до 65000 осциллограмм. Специальная ручка навигации для анализа данных позволяет быстро просматривать записанный контент, удобно воспроизводить, анализировать и сравнивать сигналы, а также определять местоположение неисправности
- Модели MSO предоставляют 16 цифровых логических каналов, что упрощает одновременное тестирование нескольких аналоговых и цифровых сигналов, а также делает удобным проведение анализа цифровых логических и смешанных сигналов
- Обеспечьте модель функцией двустороннего генератора сигналов произвольной формы с частотой 25 МГц, объедините осциллограф, логический анализатор и источник сигнала, чтобы повысить эффективность тестирования
- Поддержка триггера и декодирования шин I2C, SPI, RS232, can и других
Характеристики
| Model | DS2102A | MSO2102A-S | DS2202A | MSO2202A-S | DS2302A | MSO2302A-S |
| MSO2102A | MSO2202A | MSO2302A | ||||
| Analog BW | 100 MHz | 200 MHz | 300 MHz | |||
| Number of Analog Channels | 2 | |||||
| Number of Digital Channels (MSO) | 16 (support digital channel ungrouping and grouping operation) | |||||
| Max. Real-time Sample Rate | Analog channel: 2 GSa/s (single-channel), 1 GSa/s (dual-channel) Digital channel: 1 GSa/s (8-channel), 500 MSa/s (16-channel) | |||||
| Max. Memory Depth | Analog channel: 14 Mpts (single-channel), 7 Mpts (dual-channel) standard; 56 Mpts (single-channel), 28 Mpts (dual-channel) optional Digital channel: 14 Mpts (8-channel), 7 Mpts (16-channel) standard; 28 Mpts (8-channel), 14 Mpts (16-channel) optional | |||||
| Max. Waveform Capture rate | 52,000 wfms/s | |||||
| Hardware Real-time Waveform Recording, Playback and Analysis Functions | Up to 65,000 frames (digital channel turned off) Up to 32,000 frames (digital channel turned on) | |||||
| Standard Probes | 2 sets of PVP2350 350 MHz BW passive probes for all models; 1 set of RPL2316 logic analyzer probe also available for MSO | |||||
| Built-in Dual-channel 25 MHz Source | No | Yes | No | Yes | No | Yes |
Описание
| Опции | Описание |
| SD-DS2000A | Decoding Options (RS232, I2C, SPI Decoding Kit) |
| MEM-DS2000A | Deep Memory Option |
| AT-DS2000A | Advanced Trigger Option |
| CAN-DS2000A | Decoding Options (CAN Analysis Kit (Trigger + Decoding)) |
Модели
| Модели | Описание |
| DS2102A | Цифровой осциллограф, 100 МГц, 2 канала |
| DS2202A | Цифровой осциллограф, 200 МГц, 2 канала |
| DS2302A | Цифровой осциллограф, 300 МГц, 2 канала |
| MSO2102A | Цифровой осциллограф, 100 МГц, 2 канала / 16 цифровых |
| MSO2102A-S | Цифровой осциллограф, 100 МГц, 2 канала / 16 цифровых, встроенный источник сигнала 25 МГц |
| MSO2202A | Цифровой осциллограф, 200 МГц, 2 канала / 16 цифровых |
| MSO2202A-S | Цифровой осциллограф, 200 МГц, 2 канала / 16 цифровых, встроенный источник сигнала 25 МГц |
| MSO2302A | Цифровой осциллограф, 300 МГц, 2 канала / 16 цифровых |
| MSO2302A-S | Цифровой осциллограф, 300 МГц, 2 канала / 16 цифровых, встроенный источник сигнала 25 МГц |
