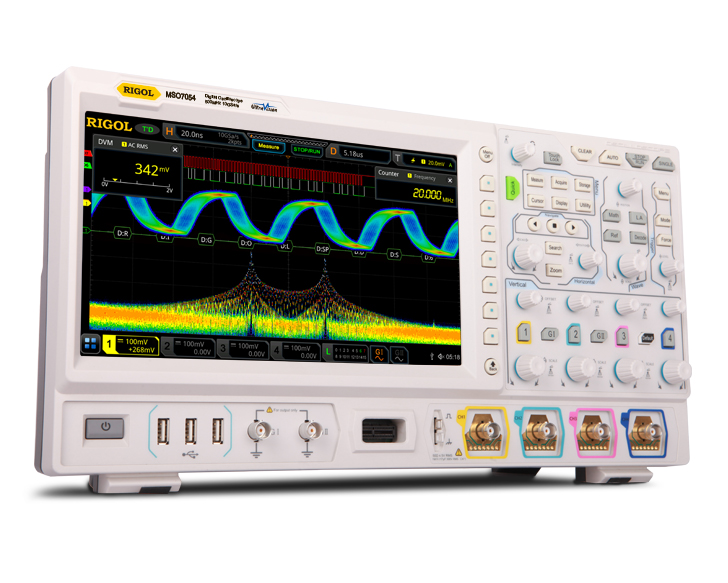

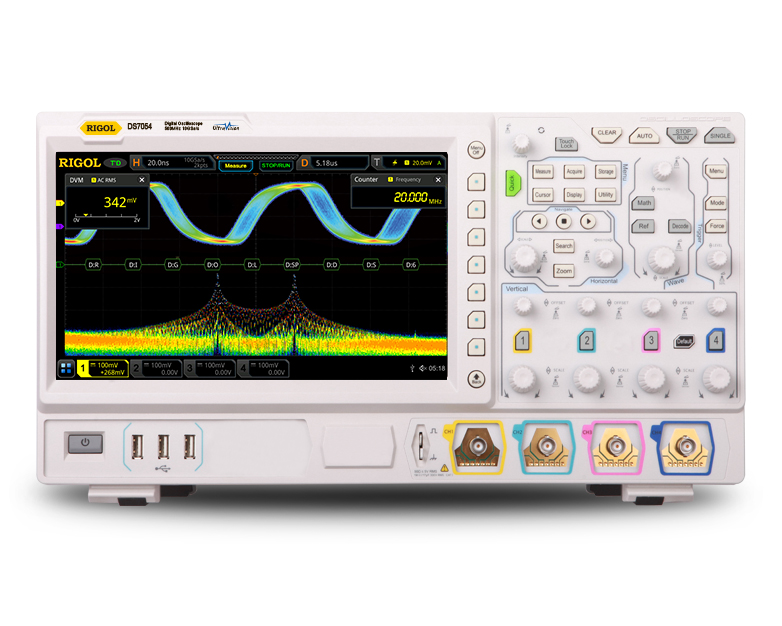

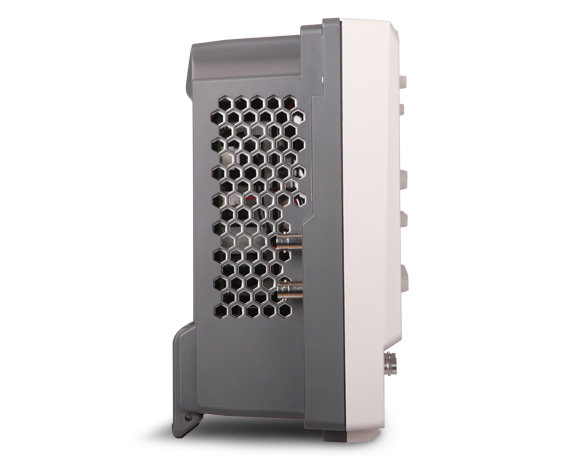

Цифровые осциллографы Rigol серии MSO/DS7000 с полосой пропускания до 500 МГц
Подробнее
Описание
Цифровые осциллографы серий MSO/DS7000 - это осциллографы среднего и высокого класса со смешанными сигналами, основанные на фирменном чипе ASIC RIGOL и технологической платформе UltraVision II.
Объединяя 7 независимых приборов в один, серия MSO7000 / DS7000 оснащена сверхвысоким коэффициентом пропускания дискретизации, чрезвычайно высокой глубиной памяти, четким дисплеем, превосходной скоростью захвата формы сигнала и мощными функциями анализа данных. Многие из его технических характеристик достигли самого высокого уровня в отрасли. Благодаря продуманным решениям для мэйнфреймов, опциональных устройств и аксессуаров, а также прикладного программного обеспечения, она привлекла большое внимание клиентов в таких областях, как промышленное управление, электроснабжение и автомобильная электроника.
- Аналоговая полоса пропускания: 500 МГц, 350 МГц, 200 МГц и 100 МГц; поддерживается опция обновления полосы пропускания
- 4 аналоговых канала, 1 внешний канал и 16 цифровых каналов (опция)
- Частота дискретизации в реальном времени до 10 ГСа/с
- Глубина памяти до 500 Мп (опция)
- Высокая скорость захвата сигналов (более 600 000 сигналов в секунду)
- До 450 000 кадров аппаратных функций записи и воспроизведения сигналов в режиме реального времени и непрерывного воспроизведения
- Объединяет 7 независимых приборов в 1, включая цифровой осциллограф, 16-канальный логический анализатор, анализатор спектра, генератор сигналов произвольной формы, цифровой вольтметр, 6-значный счетчик частоты и сумматор, а также анализатор протоколов
- Множество триггеров и декодирований последовательного протокола
- Автоматическое измерение 41 параметра формы сигнала; функция аппаратного измерения с полной памятью, множество математических операций, встроенный расширенный анализ БПФ и функция поиска пиков
- Анализ гистограммы формы сигнала (стандартный)
- Независимый поиск, клавиши навигации и таблица событий
- Встроенное расширенное программное обеспечение для анализа мощности (опция)
- Определяемое пользователем быстрое управление одной клавишей
- 10,1-дюймовый емкостный мультитач-экран, 256-уровневый дисплей с градацией интенсивности, с сохранением цвета

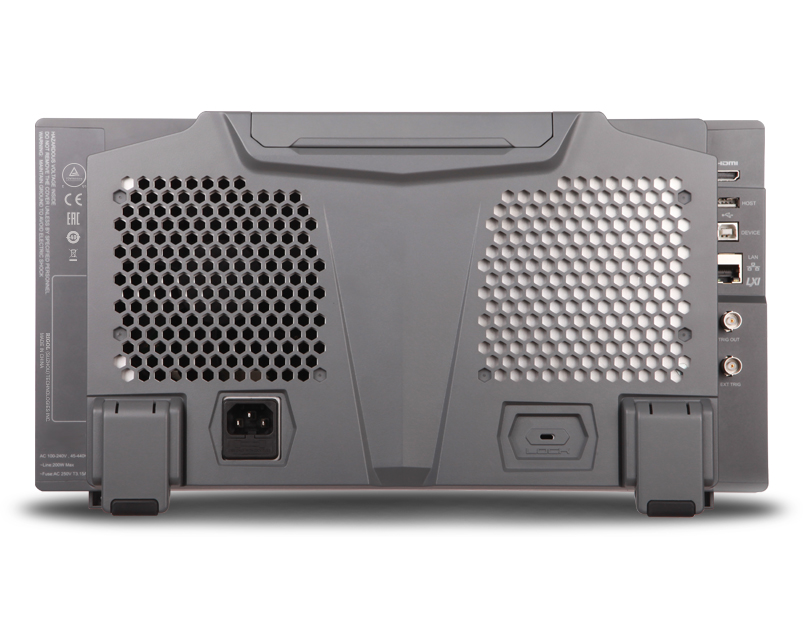

- Доступно несколько интерфейсов: USB HOST&DEVICE, LAN (LXI), HDMI, ТРИГОНОМЕТРИЧЕСКИЙ выход и удаленная команда веб-управления USB-GPIB
- Уникальное обновление онлайн-версии
- Новый и тонкий промышленный дизайн, простой в эксплуатации
Характеристики
| Model |
MSO7014 DS7014 |
MSO7024 DS7024 |
MSO7034 DS7034 |
MSO7054 DS7054 |
| Analog Bandwidth | 100 MHz | 200 MHz | 350 MHz | 500 MHz |
| Rising time (typical) | ≤3.5 ns | ≤1.75 ns | ≤1 ns | ≤700 ps |
| No. of Input/Output Channels | 4 input analog channels | |||
| 1 input EXT channel | ||||
| 16 input digital channels (only for the MSO model) | ||||
| dual-channel arbitrary waveform generator output (only for the MSO model, option) | ||||
| Sampling Mode | real-time sampling | |||
| Max. Sample Rate of Analog Channel | 10 GSa/s (single-channel), 5 GSa/s (half-channel), 2.5 GSa/s (all channels) | |||
| Max. Memory Depth | analog channel: 500 Mpts (single-channel), 250 Mpts (half-channel), 125 Mpts (all channels) | |||
| digital channel: 62.5 Mpts (all channels) | ||||
| Max. Waveform Capture Rate | ≥600,000 wfms/s | |||
| Hardware real-time waveform recording and playing | ≥450,000 wfms (single-channel) | |||
| Peak Detection | under all the time base settings, capture 400 ps glitches | |||
| LCD Size and Type | 10.1-inch capacitive multi-touch screen/gesture enabled operation | |||
| Display Resolution | 1024 × 600 | |||
Описание
| Опции | Описание |
| DS7000-BW1T2 | Bandwidth upgrades from 100 MHz to 200 MHz |
| DS7000-BW1T3 | Bandwidth upgrades from 100 MHz to 350 MHz |
| DS7000-BW1T5 | Bandwidth upgrades from 100 MHz to 500 MHz |
| DS7000-BW2T3 | Bandwidth upgrades from 200 MHz to 350 MHz |
| DS7000-BW2T5 | Bandwidth upgrades from 200 MHz to 500 MHz |
| DS7000-BW3T5 | Bandwidth upgrades from 350 MHz to 500 MHz |
| DS7000-2RL | Maximum memory depth up to 250 Mpts |
| DS7000-5RL | Maximum memory depth up to 500 Mpts |
| DS7000-BND | Function and application bundle option |
| DS7000-COMP | PC serial bus trigger and analysis (RS232/UART) |
| DS7000-EMBD | Embedded serial bus trigger and analysis (I2C, SPI) |
| DS7000-AUTO | Auto serial bus trigger and analysis (CAN, LIN) |
| DS7000-FLEX | FlexRay serial bus trigger and analysis (FlexRay) |
| DS7000-AUDIO | Audio serial bus trigger and analysis (I2S) |
| DS7000-AERO | MIL-STD-1553 serial bus trigger and analysis (MIL-STD-1553) |
| MSO7000-AWG | Dual-channel 25 MHz arbitrary waveform generator (only for MSO model) |
| DS7000-PWR | Built-in power analysis |
Модели
| Модели | Описание |
| MSO7014 | Цифровой осциллограф, 100 МГц, 4 канала + 16 цифр. |
| DS7014 | Цифровой осциллограф, 100 МГц, 4 канала |
| MSO7024 | Цифровой осциллограф, 200 МГц, 4 канала + 16 цифр. |
| DS7024 | Цифровой осциллограф, 200 МГц, 4 канала |
| MSO7034 | Цифровой осциллограф, 350 МГц, 4 канала + 16 цифр. |
| DS7034 | Цифровой осциллограф, 350 МГц, 4 канала |
| MSO7054 | Цифровой осциллограф, 500 МГц, 4 канала + 16 цифр. |
| DS7054 | Цифровой осциллограф, 500 МГц, 4 канала |
