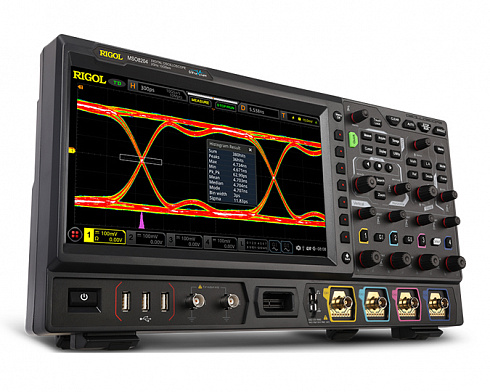

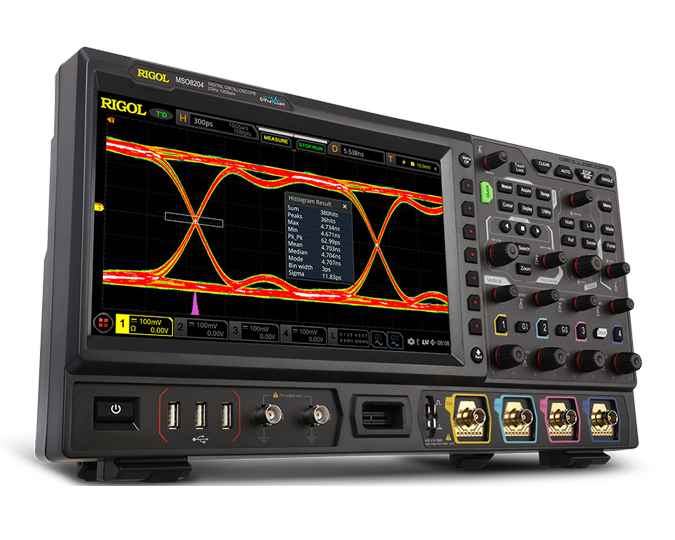

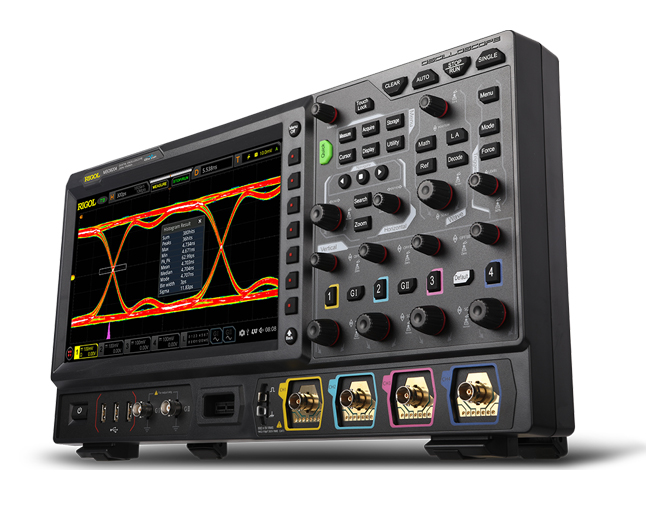

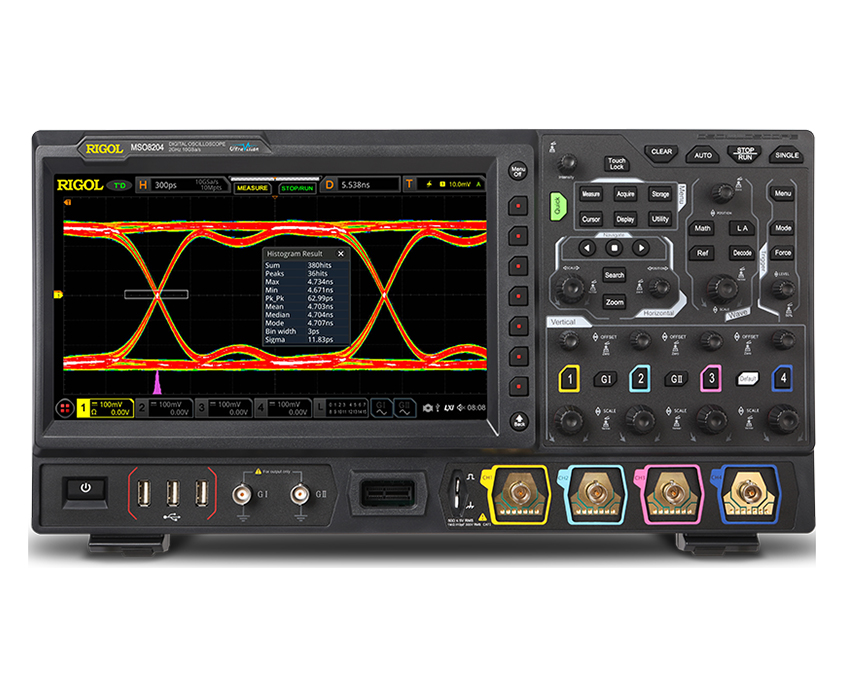

Цифровые осциллографы Rigol серии MSO8000 с полосой пропускания до 2 ГГц
Подробнее
Описание
Цифровые осциллографы серии MSO8000 - это осциллографы среднего и высокого класса со смешанными сигналами, основанные на фирменном чипе ASIC RIGOL, и технологической платформе UltraVision II.
Объединяя 7 независимых приборов в один, серия MSO8000 оснащена аналоговой полосой пропускания до 2 ГГц, чрезвычайно высокой глубиной памяти 500 Mpts, эффектами отображения формы звукового сигнала, превосходной скоростью захвата формы сигнала и мощными функциями анализа данных. Многие из его технических характеристик достигли самого высокого уровня в отрасли. Между тем, он поддерживает измерение диаграммы направленности в реальном времени и анализ дрожания. Его экономичные характеристики и высокая производительность делают его выдающимся цифровым осциллографом со смешанным сигналом 2 ГГц.
- Аналоговая полоса пропускания: 600 МГц, 1 ГГц и 2 ГГц (одноканальный и полуканальный режимы)
- 4 аналоговых канала, 1 внешний канал и 16 цифровых каналов стандартной конфигурации (требуется для покупки зонда)
- Частота дискретизации в реальном времени до 10 ГСа/с
- Глубина памяти до 500 Мп (стандартная)
- Высокая скорость захвата сигналов (более 600 000 сигналов в секунду)
- До 450 000 кадров аппаратных функций записи и воспроизведения сигналов в режиме реального времени и непрерывного воспроизведения
- Объединяет 7 независимых приборов в 1, включая цифровой осциллограф, 16-канальную логику анализатор, анализатор спектра, генератор сигналов произвольной формы (опция), цифровой вольтметр, 6-разрядный счетчик частоты и сумматор, а также анализатор протоколов (опция)
- Автоматическое измерение 41 параметра формы сигнала; функция аппаратного измерения с полной памятью
- Множество математических операций, встроенный расширенный анализ БПФ и функция поиска пиковых значений
- Анализ гистограммы формы сигнала (стандарт)
- Независимый поиск, клавиши навигации и таблица событий
- Программное обеспечение для анализа глазковых диаграмм в реальном времени и джиттера (опция)
- Встроенное расширенное программное обеспечение для анализа мощности (опция)
- Определяемое пользователем быстрое управление одной клавишей

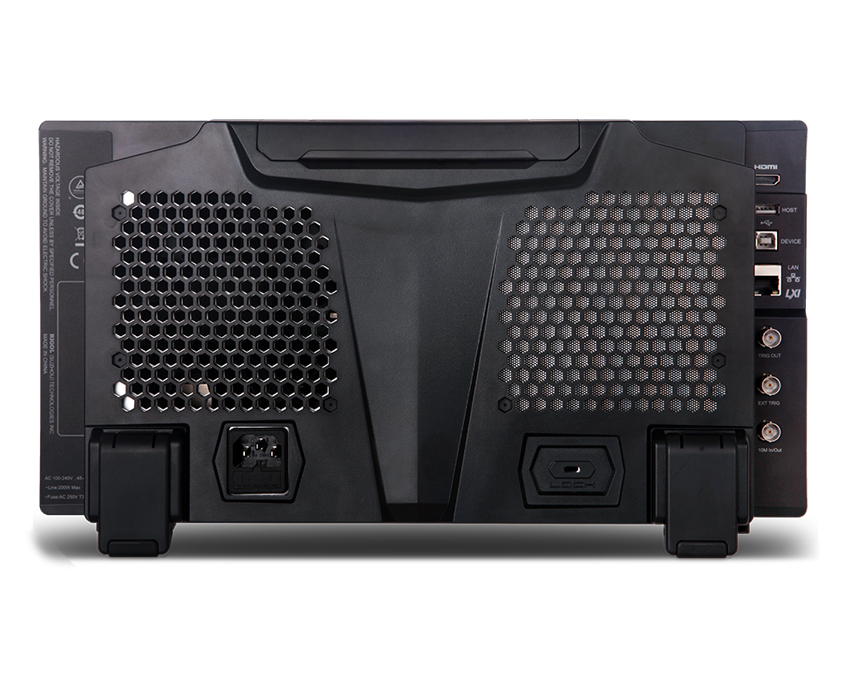

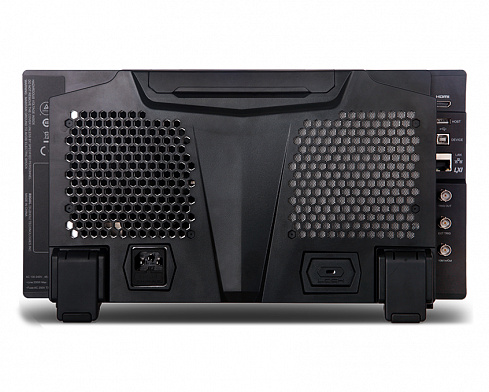

- 10,1-дюймовый емкостный мультисенсорный экран, 256-уровневый дисплей с градацией интенсивности, с сохранением цвета Доступно несколько интерфейсов: USB HOST&DEVICE, LAN (LXI), HDMI, ТРИГОНОМЕТРИЧЕСКИЙ выход и удаленная команда USB-GPIB Web Control
- Уникальное обновление онлайн-версии
- Удобный промышленный дизайн, простой в эксплуатации
Характеристики
| Model | MSO8064 | MSO8104 | MSO8204 |
| Analog Bandwidth (50 Ω, -3 dB) | 600 MHz | 1 GHz | 2 GHz |
| Analog Bandwidth (1 MΩ, -3 dB) | 500 MHz | ||
| Calculated Rising Time under 50 Ω (single-channel mode, 10%-90%, typical) | ≤583 ps | ≤350 ps | ≤175 ps |
| No. of Input/Output Channels | 4 input analog channels | ||
| 1 input EXT channel | |||
| 16 input digital channels (required to purchase the RPL2316 logic analyzer probe) | |||
| dual-channel arbitrary waveform generator output (required to purchase the MSO8000-AWG option) | |||
| Sampling Mode | real-time sampling | ||
| Max. Sample Rate of Analog Channel | 10 GSa/s (single-channel), 5 GSa/s (half-channel), 2.5 GSa/s (all channels) Note: When all the channels are enabled, the sample rate is 2.5 GSa/s, and the analog bandwidth can reach up to 1 GHz. | ||
| Max. Memory Depth | analog channel: 500 Mpts (single-channel), 250 Mpts (half-channel[2]), 125 Mpts (all channels) | ||
| digital channel: 62.5 Mpts (all channels) | |||
| Max. Waveform Capture Rate | ≥600,000 wfms/s | ||
| Hardware real-time waveform recording and playing | ≥450,000 wfms (single-channel) | ||
| Peak Detection | capture 400 ps glitches | ||
| LCD Size and Type | 10.1-inch capacitive multi-touch screen/gesture enabled operation | ||
| Display Resolution | 1024 × 600 | ||
Описание
| Опции | Описание |
| MSO8000-BW6T10 | Bandwidth upgrades from 600 MHz to 1 GHz |
| MSO8000-BW6T20 | Bandwidth upgrades from 600 MHz to 2 GHz |
| MSO8000-BW10T20 | Bandwidth upgrades from 1 GHz to 2 GHz |
| MSO8000-BND | Function and application bundle option |
| MSO8000-COMP | PC serial bus trigger and analysis (RS232/UART) |
| MSO8000-EMBD | Embedded serial bus trigger and analysis (I2C, SPI) |
| MSO8000-AUTO | Auto serial bus trigger and analysis (CAN, LIN) |
| MSO8000-FLEX | FlexRay serial bus trigger and analysis (FlexRay) |
| MSO8000-AUDIO | Audio serial bus trigger and analysis (I2S) |
| MSO8000-AERO | MIL-STD-1553 serial bus trigger and analysis (MIL-STD-1553) |
| MSO8000-AWG | Dual-channel 25 MHz arbitrary waveform generator |
| MSO8000-PWR | Built-in power analysis (required to purchase the RPA246 phase deviation correction jig) |
| MSO8000-JITTER | Real-time eye diagram and jitter analysis |
Модели
| Модели | Описание |
| MSO8064 | Цифровой осциллограф, 600 МГц, 4 канала + 16 цифр. |
| MSO8104 | Цифровой осциллограф, 1 ГГц, 4 канала + 16 цифр. |
| MSO8204 | Цифровой осциллограф, 2 ГГц, 4 канала + 16 цифр. |
