Модульный Wi-Fi осциллограф Saluki серии MO1072
Подробнее
Описание
Saluki MO1072 – первый в мире модульный Wi-Fi осциллограф. Этот модульный осциллограф последнего поколения объединяет в себе новые концепции и технологии. Это наиболее удобное и доступное пользователю решение в области осциллографии.
Мультиплатформенный

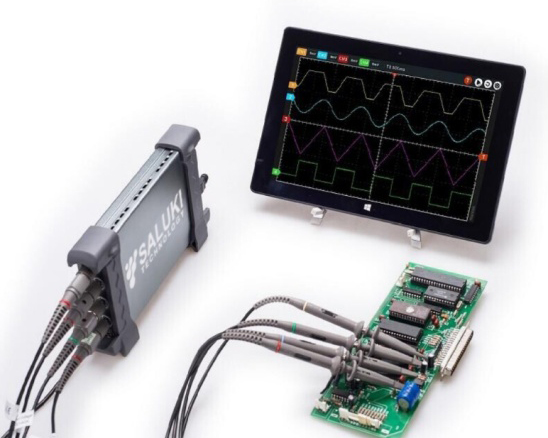

- В отличие от большинства популярных осциллографов, Saluki MO1072 может управляться не только с ПК, вы также можете управлять им с устройств, работающих на Android и iOS. Это означает, что вы можете легко работать с этим осциллографом с вашего мобильного или планшета.
Многопользовательский удаленный доступ
- Осциллограф Saluki MO1072 поддерживает связь с ПК не только через интерфейс USB, но через Wi-Fi. Этот прибор позволяет пользователю не зависеть от ограничений физического соединения. Вы размещаете осциллограф в одном месте, а управляете им по Wi-Fi с вашего планшета или мобильного телефона из другого. Кроме того, вы можете легко обеспечить ваших коллег результатами измерений – осциллограф Saluki MO1072 поддерживает многопользовательский доступ и все, что необходимо иметь вашим коллегам, это специальное пользовательское приложение в мобильном телефоне или планшете.

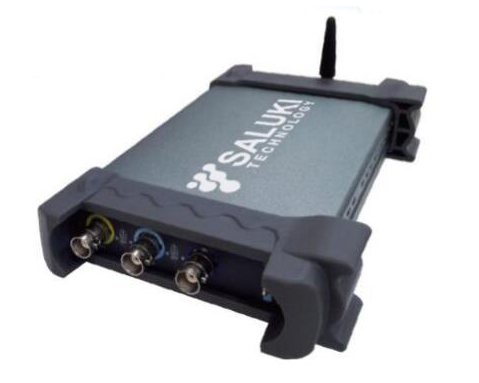

Компактные габариты и ударопрочный корпус
- Осциллограф Saluki MO1072 имеет компактные размеры и небольшой вес, кроме того он может питаться от USB (поддерживает power over USB), что повышает мобильность проводимых измерений. Встроенная батарея поддерживает работу прибора в течение 4 часов. Корпус прибора сделан из анодированного алюминия и снабжен резиновыми бамперами, что повышает его стойкость к ударам при падении.
Функционал и характеристики
- Осциллограф Saluki MO1072 доступен в трех конфигурациях:
- 2-канальный осциллограф
- 1-канальный осциллограф и 8-канальный логический анализатор
- 16-канальный логический анализатор
- 2-канальный осциллограф
- 2-канальный осциллограф
- 2-канальный осциллограф
Основные функции и параметры:
- Аналоговая полоса 70 МГц
- Количество каналов зависит от конфигурации
- Частота выборки 250 МВыб./с
- Режим срабатывания по фронту, по перепаду напряжения
Измерения:
- Курсорные измерения
- Автоматические измерения ( Vp-p, Vmax, Vmin, Vmean, Vtop, Vbase, Vmid, Vrms, Vcrms, Preshoot, Overshoot, Frequency, Period, Rise time, Fall time, Positive width, Negative width, Duty cycle)
- Обработка сигнала (+, -, *, /, FFT invert)
Характеристики
| Модель | MO1072L (с логическим анализатором) | MO1072 |
| Система сбора данных | ||
| Ширина аналоговой полосы | 70 МГц | |
| Количество каналов | 2 | |
| Частота дискретизации | 250 Мвыб./с (один канал), 125 Мвыб./с (оба канала) | |
| Режим сбора данных | Выборка, Vмакс, Vскз | |
| Усреднение выборки | Усреднение сигнала, раз: 4, 8, 16, 32, 64, 128 | |
| Вход | ||
| Режим входа | Открытый, Закрытый, Заземление | |
| Входной импеданс | 1 МОм / 25 пФ | |
| Коэффициент затухания пробника | 1×, 10×, 100×, 1000 | |
| Макс. Напряжение на входе | 35 В пк-пк (постоянная + переменная составляющие） | |
| Система горизонтального отклонения | ||
| Горизонтальная развертка | 4 нс/дел. – 1 ч/дел. (в последовательности 1-2-4) | |
| Погрешность генератора развертки | ±50 ppm | |
| Интерполяция сигнала | Ступеньчатая, Линейная, Sin(x)/x | |
| Глубина памяти | 10 тыс. | |
| Система вертикального отклонения | ||
| Разрешение по вертикали | 8 разрядов | |
| Диапазон вертикального смещения | 10 мВ – 5 В/дел. при коэф-те затухания пробника x1 | |
| 100 мВ – 50 В/дел. при коэф-те затухания пробника x10 | ||
| 1 В – 500 В/дел. при коэф-те затухания пробника x100 | ||
| 10 В – 5кВ/дел. при коэф-те затухания пробника x1000 | ||
| Диапазон смещения | ±4 деления | |
| Фильтр НЧ | 20 МГц | |
| Спад АЧХ в НЧ области | ≤10 Гц（на входе BNC） | |
| Время нарастания | ≤5 нс | |
| Погрешность коэф-та усиления | ±3 % | |
| Система запуска | ||
| Источники сигнала запуска | Кнал 1, Канал 2, Внешний | |
| Режимы запуска | Авто, Нормальный, Однократный | |
| Тип запуска | По перепаду, поочередный | |
| Чувствительность запуска | 0,02 дел. | |
| Диапазон запуска | ±4 В | |
| Зона запуска | ±4 дел. | |
| Измерения | ||
| Курсорные измерения | пересечение, трасса, по горизонтали, по вертикали | |
| Автоматические измерения |
Vпк-пк, Vамп, Vмакс, Vмин, Vверш, Vсред, Vосн, Vуср, Vскз, Vцскз, Отр.выброс, Пол.выброс, Частота, Период, Время нарастания /спада, Пол. Ширина, Отр. ширина, Скважность |
|
| Обработка сигнала | +, -, x, ÷, БПФ, Инверсия | |
Описание
Модели
| Модели | Описание |
| MO1072 | Модульный Wi-Fi осциллограф |
| MO1072L | Модульный Wi-Fi осциллограф с логическим анализатором |
