Fluke 150X

Мегаомметры Fluke 1503 и 1507 представляют собой профессиональные портативные приборы для тестирования изоляционных свойств электрооборудования, кабельных линий и электрических цепей. Обе модели выполняют измерения сопротивления изоляции, работают в качестве вольтметра и измерителя низкоомных сопротивлений, что позволяет оперативно проводить диагностику неисправностей, пусконаладку и профилактическое обслуживание. Модель 1503 измеряет сопротивление изоляции в диапазоне от 0,1 МОм до 2000 МОм, а модель 1507 — от 0,01 МОм до 10 ГОм, что делает её предпочтительным выбором для более ответственных задач. Оба прибора оснащены защитой от измерения в цепях под напряжением более 30 В, функцией автоматического разряда ёмкости, крупным ЖК-дисплеем с подсветкой и питаются от четырёх щелочных батарей AA, обеспечивая до 1000 измерений изоляции. Благодаря удобной конструкции, высокому классу безопасности CAT IV 600 В и дополнительным функциям (для модели 1507 — автоматический расчёт PI и DAR, сравнительная оценка и дистанционный щуп), мегаомметры Fluke 1503 и 1507 являются надёжными инструментами для обслуживания промышленного и бытового электрооборудования.

Общие характеристики

• Тип приборов: мегаомметры (цифровые измерители сопротивления изоляции)
• Испытательные напряжения: 50 В, 100 В, 250 В, 500 В, 1000 В
• Напряжение постоянного и переменного тока: до 600 В, разрешение 0,1 В, точность ±(2% + 3)
• Измерение низкоомного сопротивления (заземления): до 20 кОм (1503) / до 20 кОм (1507), точность ±(1,5% + 3)
• Дисплей: ЖК-дисплей с подсветкой, отображение измеряемых значений и вспомогательной информации
• Питание: 4 элемента AA (щелочные)
• Ресурс батарей: не менее 1000 измерений изоляции (1503) / не менее 1000 измерений изоляции (1507)
• Автоматическое отключение: для экономии заряда батарей
• Функция саморазряда ёмкости: время разряда < 0,5 с для C ≤ 1 мкФ
• Индикатор напряжения в цепи: запрещает измерение при напряжении на зажимах > 30 В
• Габариты (В × Ш × Д): 50 × 100 × 203 мм
• Вес: 550 г
• Степень защиты корпуса: IP40
• Рабочая температура: от –20 °C до +55 °C
• Температура хранения: от –40 °C до +60 °C
• Относительная влажность: 0–95% при 10–30 °C, 0–75% при 30–40 °C, 0–40% при 40–55 °C
• Категория безопасности: CAT IV 600 В
• Устойчивость к падению: выдерживает падение с высоты 1 метра
• Соответствие стандартам: IEC/EN 61010-1, ANSI/ISA 82.02.01, CAN/CSA-C22.2 NO. 61010-1-04
• Гарантия: 1 год

Особенности моделей

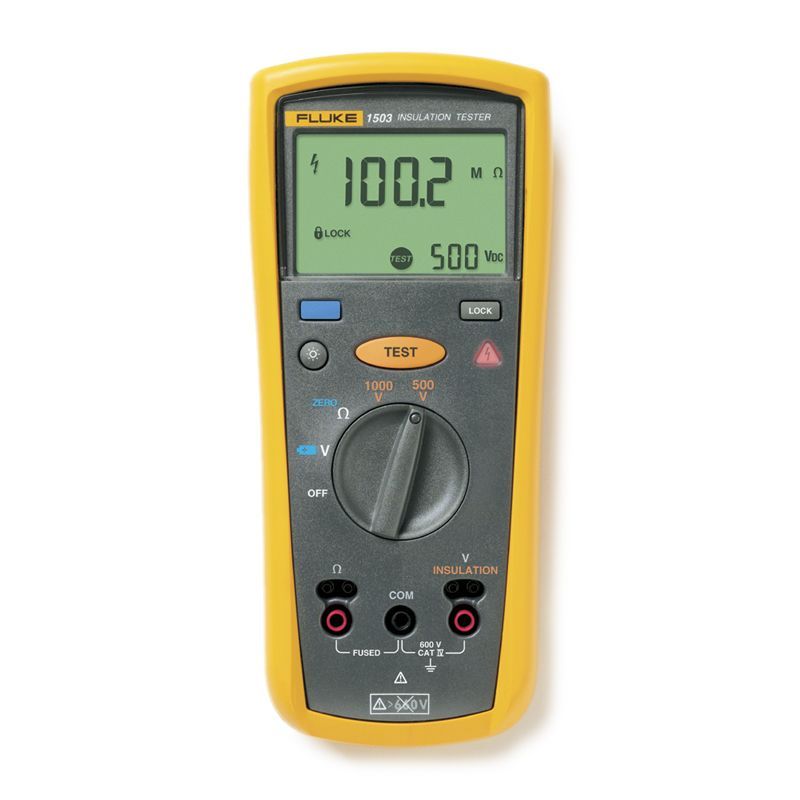

Fluke 1503 — базовый мегаомметр, предназначенный для тестирования изоляции в диапазоне от 0,1 МОм до 2000 МОм. Прибор обеспечивает все основные функции: измерение сопротивления изоляции при пяти испытательных напряжениях, измерение напряжения до 600 В и низкоомного сопротивления до 20 кОм. Компактный и лёгкий корпус, подсветка дисплея и длительное время работы от батарей делают его идеальным выбором для повседневной диагностики и профилактического обслуживания электрооборудования.

Fluke 1507 — расширенная модель с увеличенным диапазоном измерения сопротивления изоляции до 10 ГОм, что позволяет выполнять более точную диагностику кабелей и оборудования с высококачественной изоляцией. Дополнительно прибор оснащён автоматическим расчётом индекса поляризации (PI) и коэффициента диэлектрического поглощения (DAR) для оценки состояния изоляции с течением времени. Функция сравнительной оценки позволяет задать пороговое значение сопротивления и получать результат в виде «Тест пройден» или «Неисправность», что ускоряет серийные измерения. В комплект поставки входит дистанционный щуп TP165x для безопасных измерений в труднодоступных местах, а также измерительные провода TL224 и щупы TP-74.

Основные функции и режимы

• Тестирование сопротивления изоляции: пять испытательных напряжений (50–1000 В) для оценки состояния изоляции кабелей, двигателей, генераторов и распределительных устройств
• Измерение постоянного и переменного напряжения: до 600 В для проверки наличия напряжения в цепи перед проведением испытаний
• Измерение низкоомного сопротивления: до 20 кОм для проверки целостности соединений, обмоток и контактов
• Автоматический разряд ёмкости: быстрый сброс остаточного напряжения после завершения измерения для безопасного отсоединения
• Блокировка измерений при напряжении > 30 В: предотвращает случайное проведение испытаний на оборудовании, находящемся под напряжением
• Автоматический расчёт PI и DAR (только для 1507): оценка состояния изоляции по поляризационному индексу и коэффициенту диэлектрического поглощения
• Сравнительная оценка (только для 1507): сопоставление измеренного сопротивления с заданным порогом с выводом результата «Тест пройден» или «Неисправность»
• Дистанционный щуп (только для 1507): TP165x для безопасных измерений в труднодоступных местах
• Крупный дисплей с подсветкой: удобное считывание показаний в условиях недостаточного освещения
• Экономное потребление заряда: автоматическое отключение при бездействии, до 1000 измерений от одного комплекта батарей

Комплектация

• Fluke 1503: мегаомметр, измерительные провода с зажимами «крокодил» (красный, чёрный), 4 батареи AA, краткое руководство.

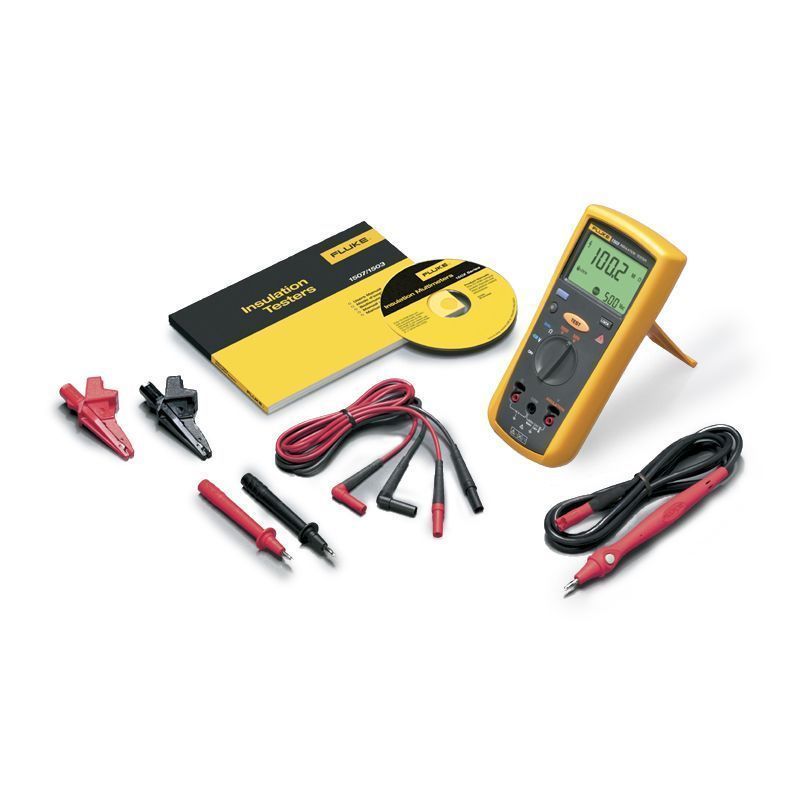

• Fluke 1507: мегаомметр, измерительные провода TL224, измерительные щупы TP-74, дистанционный щуп TP165x, зажимы типа «крокодил» (красный, чёрный), 4 батареи AA, мягкая сумка для переноски, краткое руководство.

Примечание: мегаомметры Fluke 1503 и 1507 предназначены для профессионального тестирования изоляции, проверки целостности цепей и измерения напряжения в промышленном и бытовом электрооборудовании. Модель 1503 обеспечивает базовые функции для повседневной диагностики с диапазоном до 2000 МОм. Модель 1507 предлагает расширенные возможности: диапазон до 10 ГОм, автоматический расчёт PI и DAR, сравнительную оценку и дистанционный щуп для работы в труднодоступных местах. Оба прибора оснащены защитой от измерения в цепях под напряжением > 30 В, функцией автоматического разряда ёмкости и высоким классом безопасности CAT IV 600 В. Компактный корпус, подсветка дисплея и длительное время работы от батарей делают их надёжными инструментами для ежедневного использования в полевых и лабораторных условиях.
