Fluke 830

Лазерный прибор для центрирования валов Fluke 830 представляет собой профессиональное решение для высокоточной настройки вращающихся валов и восстановления их соосности на промышленных предприятиях. Инструмент идеально подходит для прецизионного центрирования вращающихся валов. В отличие от традиционных линеек и циферблатных индикаторов, Fluke 830 выполняет сложные расчёты центрирования, предоставляя быстрые, точные и применимые на практике ответы для поддержания работы оборудования. Усовершенствованный пользовательский интерфейс выдаёт результаты, для понимания которых не требуются обширные знания центрирования, а уникальное комбинированное отображение результатов муфты и коррекции ножек (вертикальной и горизонтальной) в реальном выражении позволяет легко предпринять необходимые меры. Запатентованная прецизионная система центрирования с одним лазером обеспечивает точность и повторяемость результатов измерений.

Общие характеристики

• Тип прибора: лазерный прибор для центрирования валов (Laser Shaft Alignment Tool)

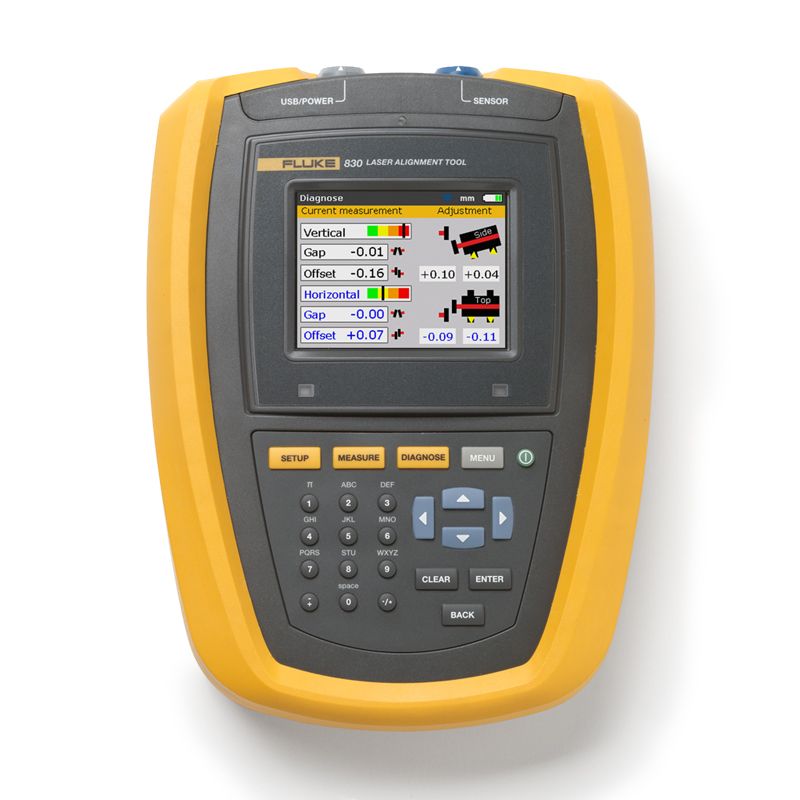

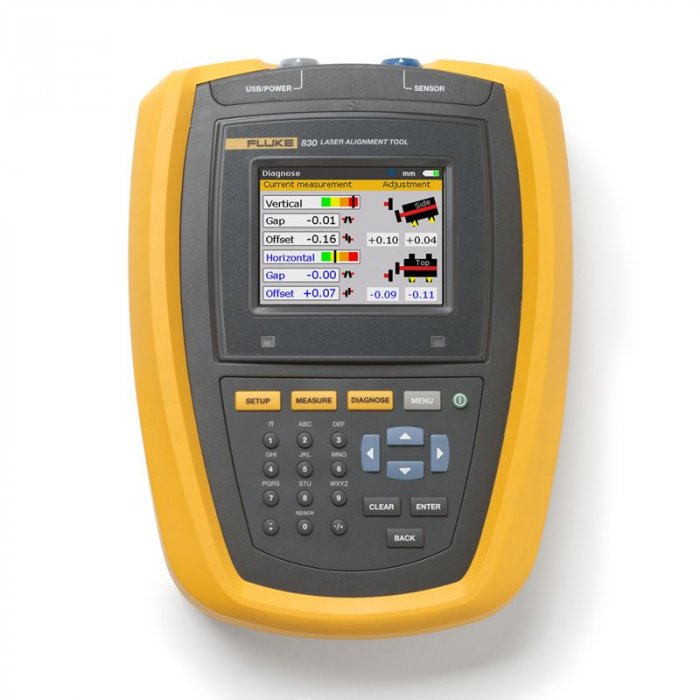

• Дисплей: цветной TFT-дисплей, 65 535 цветов, светодиодная подсветка, читаемый на солнце
• Разрешение экрана: 320 × 240 пикселей
• Диагональ дисплея: 89 мм (3,5 дюйма)
• Датчик освещённости: встроенный, для автоматической подстройки яркости дисплея
• Процессор: Intel XScale PXA270, 312 МГц
• Память: 64 МБ ОЗУ, 64 МБ флэш-памяти
• Клавиатура: буквенно-цифровая, клавиши навигации, настройки, измерения, диагностики, меню, ввода
• Светодиодные индикаторы: многоцветные индикаторы состояния лазера/центрирования и батареи
• Интерфейсы: USB host и USB device, разъём для зарядного устройства
• Беспроводная связь: модуль Bluetooth класса 1 (в комплекте)
• Питание: встроенный литий-ионный аккумулятор 7,4 В / 2,6 Ач
• Время работы: до 17 часов (при рабочем цикле 33% измерение, 33% вычисление, 33% бездействие)
• Габариты (Д × Ш × В): 220 × 165 × 45 мм
• Вес: ≈ 742 г
• Диапазон рабочих температур: от –10 °C до +50 °C
• Температура хранения: от –20 °C до +60 °C
• Относительная влажность: от 10% до 90%

Основные функции

• Запатентованная система с одним лазером: технология измерения одним лазером снижает количество ошибок из-за отдачи и обеспечивает высокую точность данных
• Интуитивный пошаговый интерфейс: направляемый пользовательский интерфейс позволяет быстро и легко выполнить центрирование машины
• Режим измерения «Компас»: позволяет выполнять универсальные, надёжные и повторяемые измерения с помощью активированного электронного инклинометра
• Динамическая проверка допусков: обеспечивает постоянную корректировку центрирования с индикацией нахождения в допустимом диапазоне
• Режим виртуального увеличения (Extend): позволяет работать с большими нарушениями центрирования, виртуально увеличивая размер лазерного детектора
• Автосохранение и продолжение работы: защита данных с функциями автоматического сохранения и возобновления работы
• Отображение результатов: вывод данных в виде понятных схем, шкал и цифр для определения вертикального и горизонтального отклонений, зазора и смещения между элементами вала
• Высокая точность: разрешение 1 мкм, точность (средняя) > 98%
• Область измерения: неограниченная, динамически расширяемая
• Принцип измерения: коаксиальный, отражённый лазерный луч

Условия окружающей среды

• Степень защиты управляющего блока: IP65 (полная защита от пыли и струй воды)
• Степень защиты лазерной призмы и датчика: IP67 (пыленепроницаемый, водонепроницаемый, погружение до 1 м)
• Ударопрочность: устойчивость к механическим воздействиям

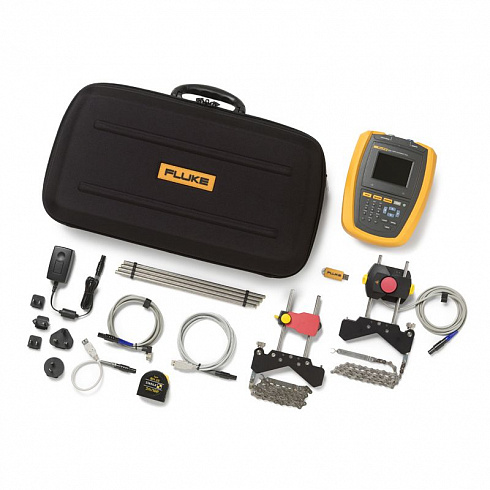

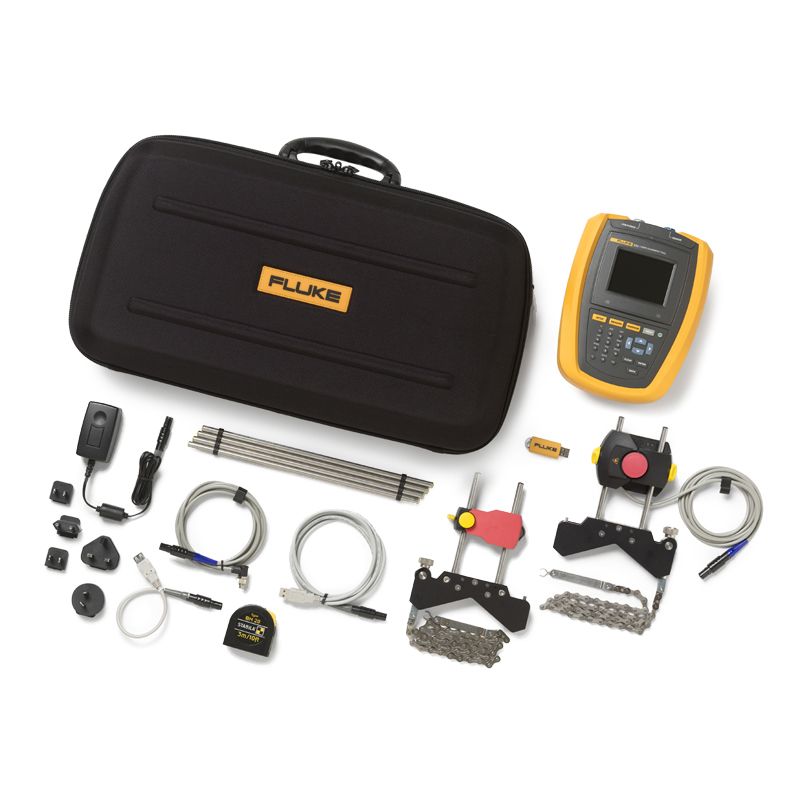

Комплектация Fluke 830

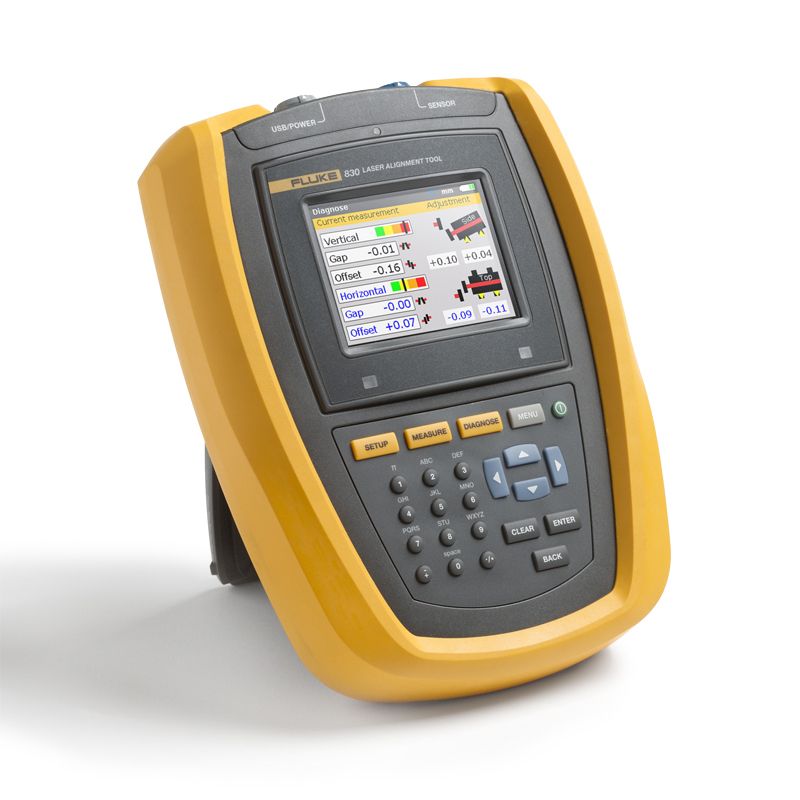

• Управляющий блок (компьютер) с цветным дисплеем

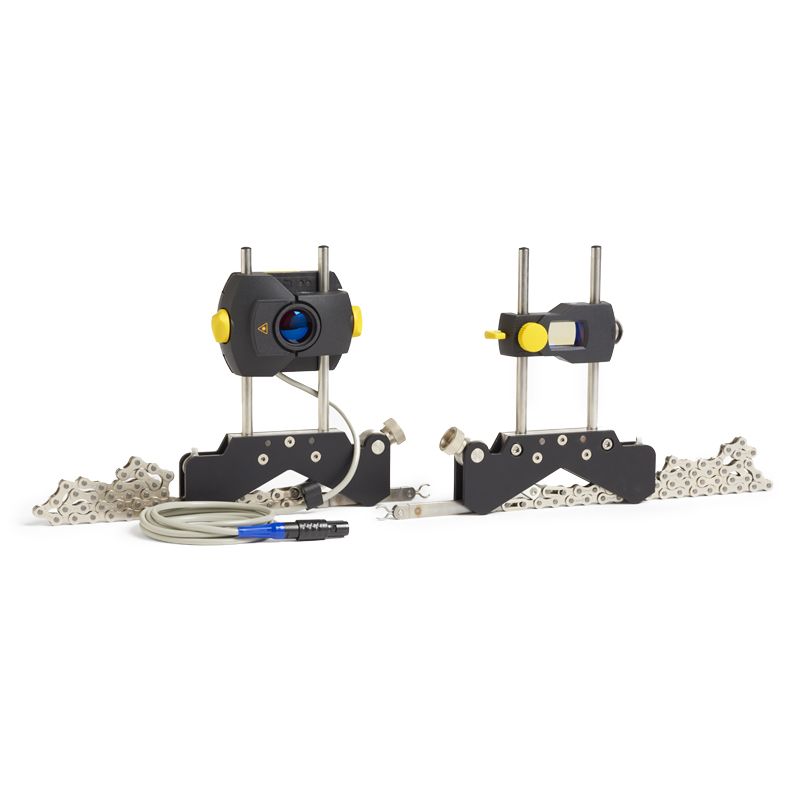

• Лазерный датчик (сенсор)
• Лазерная призма (90° крышеобразная призма)
• Цепной монтажный кронштейн с опорами длиной 150 мм (2 шт.)
• Дополнительные опоры длиной 300 мм (4 шт.)
• Кабель датчика
• Кабель для подключения к ПК
• USB-кабель
• Рулетка
• Беспроводной модуль Bluetooth
• Сетевой адаптер / зарядное устройство
• Микрофибровая салфетка для очистки оптики
• Транспортировочный кейс
• Комплект документации (руководство пользователя)

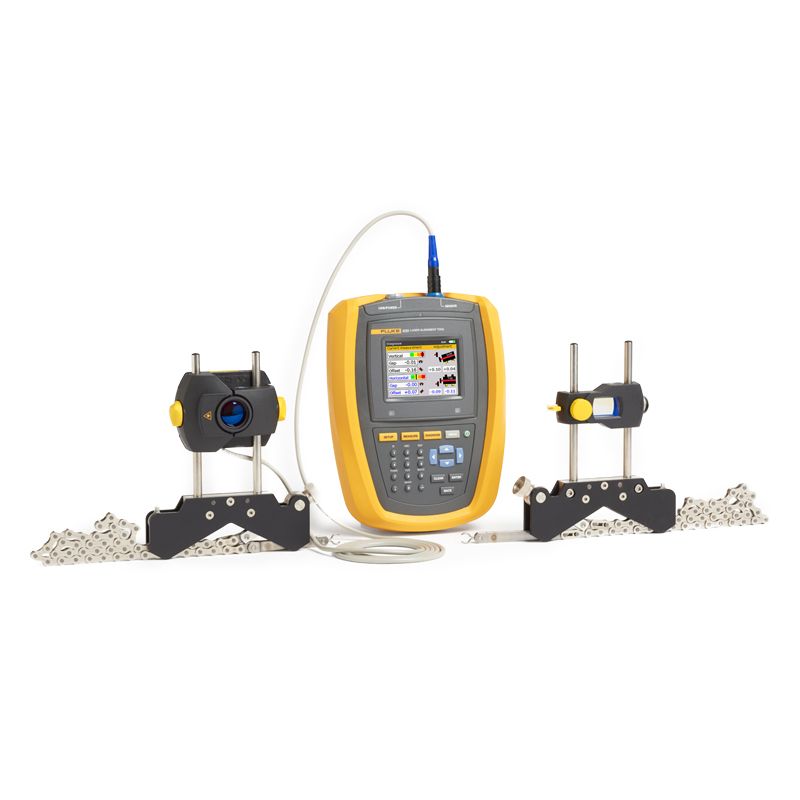

Примечание: лазерный прибор для центрирования валов Fluke 830 используется для прецизионной настройки вращающихся валов и восстановления их соосности на промышленных предприятиях. Встроенное программное обеспечение самостоятельно определяет отклонения, позволяя выставить элементы конструкции машины с точностью до десятых долей миллиметра. Процедура центрирования выполняется за три простых шага: настройка (определение размеров механизма), измерение (снятие показаний в трёх зонах) и коррекция. Результаты измерений выводятся в виде понятных схем, шкал и цифр, по которым можно определить вертикальное и горизонтальное отклонения, а также установить зазор и смещение между элементами вала. Прибор помогает предотвратить негативные последствия несоосности: износ подшипников и уплотнений, повышенную вибрацию, перегрев, преждевременный выход оборудования из строя и незапланированные простои. В комплект поставки входит блок управления, лазерный датчик, призма и монтажный кронштейн с опорами. Комплектующие устанавливаются на две половины вала и сопрягаются с управляющим блоком по беспроводной связи. По подсказкам на экране можно установить датчик и призму в нужное положение, после чего прибор самостоятельно вычислит нарушение соосности.
