Keysight U1818B

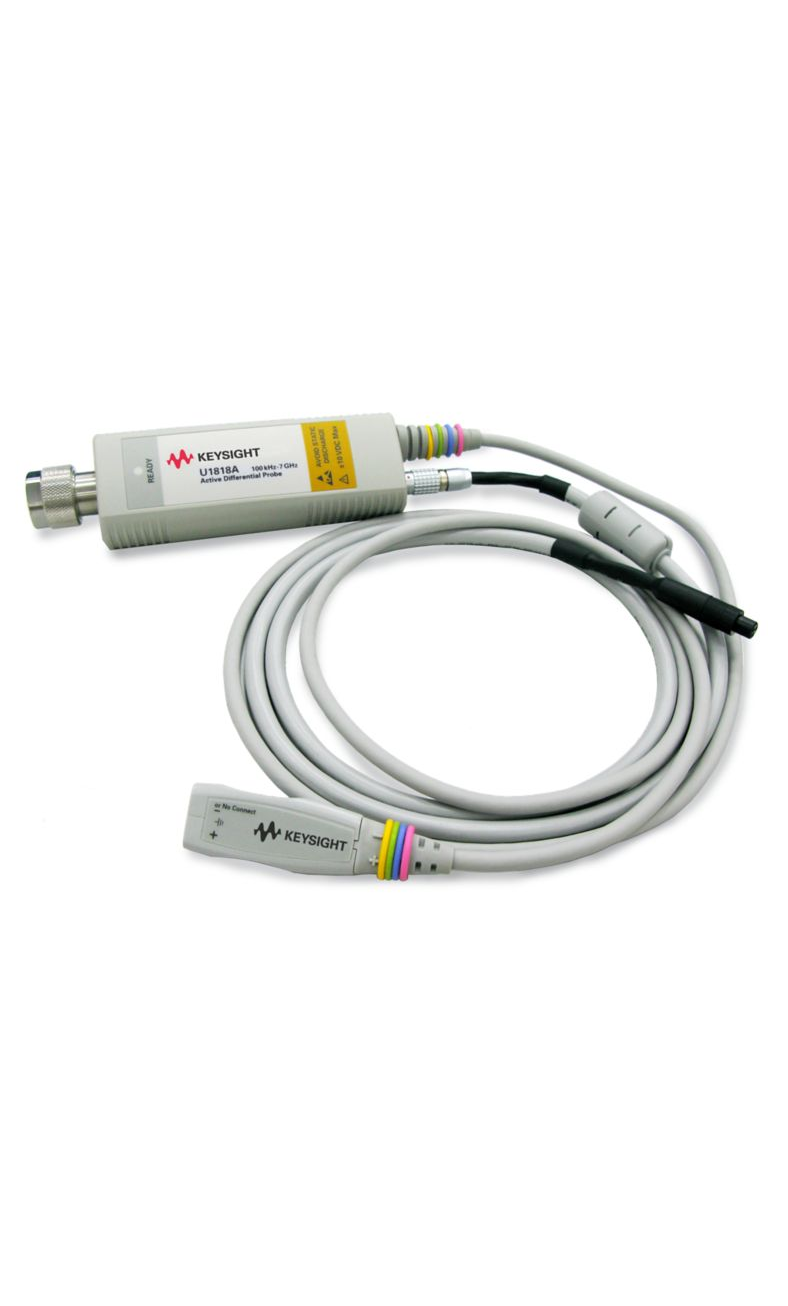

Активный дифференциальный пробник Keysight U1818B с диапазоном частот от 100 кГц до 12 ГГц

Подробнее

Описание

Активный дифференциальный пробник Keysight U1818B с полосой пропускания от 100 кГц до 12 ГГц упрощает выполнение внутрисхемных измерений с помощью анализаторов цепей, анализаторов спектра и анализаторов источников сигналов. Благодаря плоской частотной характеристике, низкому уровню собственных шумов и возможности питания пробника от входного разъема прибора пробник U1818B позволяет выполнять измерения, используя полный динамический диапазон ВЧ анализаторов Keysight.

Ключевые возможности и технические характеристики

Широкая полоса пропускания с плоской частотной характеристикой (±1,5 дБ) обеспечивают высокую точность измерений и позволяют использовать возможности прибора с максимальной эффективностью
Низкий уровень собственных шумов (–130 дБм/Гц в диапазоне от 10 МГц до 12 ГГц) позволяет проводить измерение сигналов с малой амплитудой
Питание через порт измерительного прибора или от настольного источника питания обеспечивает дополнительное удобство и гибкость при работе

Примечание: Головки пробников не входят в комплект поставки и заказываются отдельно.

Рекомендуемые головки пробников:

Головка пробника N5380B серии InfiniiMax II с соединителями SMA для измерения дифференциальных сигналов с полосой до 12 ГГц
Впаиваемая головка пробника N5381A серии InfiniiMax II для измерения дифференциальных сигналов с полосой до 12 ГГц
Головка-браузер N5382A серии InfiniiMax II для измерения дифференциальных сигналов с полосой до 12 ГГц
Головка пробника N5425A серии InfiniiMax с нулевым усилием сочленения для измерения дифференциальных сигналов с полосой до 12 ГГц
Наконечник с нулевым усилием сочленения N5426A серии InfiniiMax с полосой до 12 ГГц

Характеристики

Specifications

U1818A/B with N5381A

U1818A/B with N5382A

U1818A/B with N5425A or N5426AA

U1818A/B with N5380A

Bandwidth1

100 kHz to 7 or 12 GHz

Supplementary/Typical performances

U1818A/B with N5381A

U1818A/B with N5382A

U1818A/B with N5425A or N5426AA

U1818A/B with N5380A

Maximum CW input power

16 dBm

14 dBm

Output Impedance

50 ohm nominal

DC biasing charateristic

+ 15V at 142 mA and -12.6 V at 12 mA

Maximum DC input voltage

+/- 10 V

Single ended mode input impedance at 1 MHz

25 kohm

N/A

Differential mode input impedance at 1 MHz

50 kohm

N/A

Model capacitance between tips Cm

0.09 pF

0.13 pF

N/A

Model capacitance between tip and ground Cg

0.26 pF

0.4 pF

N/A

Differential mode capacitance Cdiff ( Cm + Cg/2)

0.21 pF

0.33 pF

N/A

Single ended mode capacitance Cse ( Cm+Cg)

0.35 pF

0.53 pF

N/A

Norminal probe attenuation

-10 dB

-6.9 dB

Output return loss

100 kHz to 7 GHz: =< -13 dB, 7 GHz to 12 GHz: =< - 8 dB

Common mode rejection

< 2 GHz : 35 dB, 2 to 12 GHz : < 30 dB

< 2 GHz : 25 dB, 2 to 12 GHz : < 15 dB

Noise spectral density2

100 kHz to 10 MHz : <120 dBm/Hz, 10 MHz to 1 GHz: < -130 dBm/Hz 1 GHz to 12 GHz: < -145 dBm/Hz

Noise figure3

100 kHz to 10 MHz : <54 dB, 10 MHz to 1 GHz : < 44 dB, 1 GHz to 12 GHz: <29 dB

Spurious4

<2 MHz : -80 dBm

Harmonic distortion (dBc)5

< -40 dBc at +10 dBm input power for frequency < 5 GHz

< -35 dBc at +10 dBm input power for frequency at 2 GHz , < -35 dBc at + 4 dBm input power for frequency at 4 GHz, < -35 dBc at +2 dBm input power for frequency at 5 GHz

P1dB compression

Input power >10 dBm at frequency < 7 GHz

Input power >10 dBm at <=2 GHz

Phase noise at +5 dBm input power5

Fc= 2 GHz at 1 MHz offset < -140 dBc/Hz

1. Normalized 3 dB BW to 100 kHz. 2. Measured using “Noise Marker Function” of PSA E4440A Option 110 with pre-amp ON. 3. Noise figure reading is derived from noise spectrum density. 4. No spurious signal detected >2 MHz. 5. The signal source used is PSG.

Supplementary/Typical performances

U1818A/B with N5381A

U1818A/B with N5382A

U1818A/B with N5425A or N5426AA

U1818A/B with N5380A

Phase noise at +10 dBm input power1

Fc= 100 MHz at 1 MHz offset < -135 dBc/Hz

Fc=100 MHz at 1 MHz offset < -140 dBc/Hz

Calculated jitter: Fc=2 GHz at +5 dBm input power2

5 kHz to 20 MHz : 31 fs

5 kHz to 20 MHz : 25 fs

Calculated jitter: Fc=100 MHz at +10 dBm input power2

5 kHz to 20 MHz : 1100 fs

5 kHz to 20 MHz : 601 fs

ESD

> 8 kV

1. The signal source used is PSG. 2. The jitter value depends on the PSG and the U1818A/B probe. At close-in offset frequency, the residual noise of the probe is better. The PSG calculated jitter is 23 fs.

Jitter Table 1. Jitter performance of the U1818A/B measured with N5381A probe head (typical)

Frequency

100 MHz

1 GHz

2 GHz

5 GHz

RF input

-5 dBm

0 dBm

5 dBm

-5 dBm

0 dBm

5 dBm

-5 dBm

0 dBm

5 dBm

-5 dBm

0 dBm

5 dBm

Measure carrier

-15.3

-10.3

-5.3

-16 dBm

-11 dBm

-6.2

-17 dBm

-12 dBm

-7.2

-17.3

43171

-6.9

dBm

RMS jitter bandwidth

RMS jitter (fsec)

100 Hz to 100 MHz

8500

4800

2800

331

0 dBm

118

131

20 kHz to 80 MHz

8500

4800

2800

308

171

125

5 kHz to 20 MHz

5900

3300

1900

141

100 Hz to 10 KHz

150

100

43297

43235

Table 2. Jitter performance of the U1818A/B measured with N5380A probe head (typical)

Frequency

100 MHz

1 GHz

2 GHz

5 GHz

RF input

-5 dBm

0 dBm

5 dBm

-5 dBm

0 dBm

5 dBm

-5 dBm

0 dBm

5 dBm

-5 dBm

0 dBm

2 dBm

Measure carrier

-11.2

-6.25

-1.2

-11.2

-6.3

-1.3

-10.8

-5.9

-0.9

-11.3

-6.3

-3.2

dBm

RMS jitter bandwidth

RMS jitter (fsec)

100 Hz to 100 MHz

3860

2200

1340

245

137

20 kHz to 80 MHz

3850

2190

1337

208

122

5 kHz to 20 MHz

2600

43221

940

106

100 Hz to 10 KHz

43323

Harmonics Table 3. Harmonics of the U1818A/B measured with N5381A, N5382A and N5425A probe heads (typical)

Input Power

Fundatmental Frequency

2nd Harmoinc

3rd Harmonic

100 MHz

-52 dBc

-49 dBc

1 GHz

-45 dBc

-50 dBc

+10dBm

2 GHz

-58 dBc

-51 dBc

4 GHz

-62 dBc

-47 dBc

5 GHz

-45 dBc

-61 dBc

Table 4. Harmonics of the U1818A/B measured with N5380A probe head (typical)

Input Power

Fundatmental Frequency

2nd Harmoinc

3rd Harmonic

100 MHz

- 36 dBc

+10dBm

1 GHz

- 47 dBc

- 39 dBc

2 GHz

- 43 dBc

- 40 dBc

+4 dBm

4 GHz

- 39 dBc

- 35 dBc

+2 dBm

5 GHz

- 35 dBc

- 36 dBc

Environmental Specifications

Temperature

Operating

0 to +55 °C

Storage

-40 °C to 70 °C

Error corrected range

23 °C to ±3 °C

Cycling

-65 °C to + 85 °C, 10 cycles at 20 °C per minute, 20 minutes dwell time per MIL-STD-883F, Method 1010.8, Condition C (modified)

Relative humidity

Operation

50 to 90% RH at 40 °C, 24 hours cycling, repeated 5 times

Storage

90% RH at 65 °C, one 24 hour cycle

Shock

End-use handling shock

Half-sine wave form, 2-3 ms duration, 60 in/s (1.6 ms) delta-V

Transportation shock

Trapezoidal wave form, 18-22 ms duration, 337 in/s (8.56 ms) delta-V

Vibration

Operating

Random: 5-500 Hz, 0.21 grms, 10 min/axis

Survival

Random: 5-500 Hz, 2.09 grms, 10 min/axis Swept Sine: 5-500 Hz, 0.5 grms, 10 min/axis, 4 resonance search, 10 min dwell

Altitude

Operating

< 4.572 meters (15,000 feet)

Storage

< 15,000 meters (50,000 feet)

ESD immunity

Direct discharge* Air discharge

8.0 kV per IEC 61000-4-2 15 kV per IEC 61000-4-2

Mechanical Dimension*

U1818A/B

Mechanical Dimension

Figure 12

Connector Type

N-Type (m)

Weight

0.170 kg ( 0.236 lb)

Shipping Weight

1.135 kg ( 2.502 lb)

Документы

Keysight U1818A U1818B Specification

2.8 Мб

Описание

Опции	Описание
U1818B-ABA	Печатное руководство по эксплуатации на английском языке
11852B	Адаптер 50-Ом тип-N (f) - 75-Ом тип-N (m)
N2784A	Позиционер пробника, одно плечо
N2785A	Позиционер пробника, два плеча
N2787A	3D позиционер пробника
N2839A	InfiniiMax II 12 ГГц головка браузера дифференциальная
N2880A	InfiniiMax Набор аттенюаторов (каждый номианала по 2 шт.: 6 дБ, 12 дБ, 20 дБ)
N5381B	InfiniiMax 12 ГГц припаиваемая головка пробника дифференциальная

Модели

Модели	Описание
U1818B	Активный дифференциальный пробник, от 100 кГц до 12 ГГц
