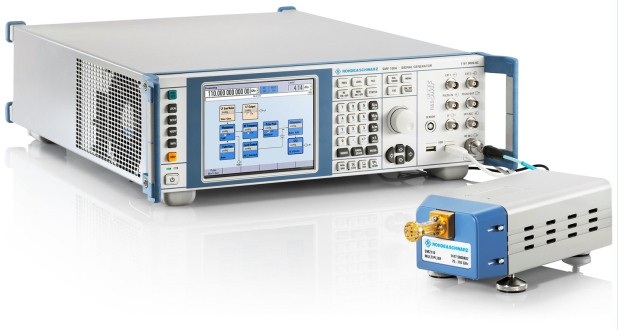

Умножители частоты Rohde & Schwarz SMZ с точными уровнями на выходе в диапазоне частот от 50 ГГц до 170 ГГц
Подробнее
Описание
Семейство удобных в эксплуатации умножителей частоты R&S®SMZ с точными уровнями на выходе в диапазоне частот от 50 ГГц до 170 ГГц. Приборы можно использовать в различных сферах, например, в автомобилестроении для определяющих дальность радаров, в астрономии для современных телескопов и в радиолокационной интерферометрии для анализа поверхности земли
Ключевые факты
- Широкий диапазон частот
- Широкий динамический диапазон
- Удобство эксплуатации
- Высокое качество сигнала
Характеристики
| Умножитель частоты и аттенюаторы | ||
| Частота | ||
| Диапазон частот на входе | R&S®SMZ75 | от 8,33 ГГц до 12,5 ГГц |
| R&S®SMZ90 | от 10 ГГц до 15 ГГц | |
| R&S®SMZ110 | от 12,5 ГГц до 18,4 ГГц | |
| R&S®SMZ170 | от 9,1 ГГц до 14,2 ГГц | |
| Диапазон частот на выходе | R&S®SMZ75 | от 50 ГГц до 75 ГГц |
| R&S®SMZ90 | от 60 ГГц до 90 ГГц | |
| R&S®SMZ110 | от 75 ГГц до 110 ГГц | |
| R&S®SMZ170 | от 110 ГГц до 170 ГГц | |
| Уровень | ||
| Уровень на входе | R&S®SMZ75, R&S®SMZ90, R&S®SMZ110, R&S®SMZ170 | от +6,7 дБмВт до +7,3 дБмВт |
| Уровень на выходе | R&S®SMZ75, R&S®SMZ90, R&S®SMZ110 | +5 дБмВт (тип.) |
| с механически управляемым аттенюатором | +4 дБмВт (тип.) | |
| с электронным аттенюатором | +1 дБмВт (тип.) | |
| R&S®SMZ170 | +8 дБмВт (тип.) | |
| Минимальный уровень на выходе |
Опция R&S®SMZ-B75M, R&S®SMZ-B90M, R&S®SMZ-B110M (аттенюатор с механическим управлением) |
<–25 дБмВт |
|
Опция R&S®SMZ-B75E, R&S®SMZ-B90E, R&S®SMZ-B110E (аттенюатор с электронным управлением) |
<–15 дБмВт | |
| Особая чистота | ||
|
Гармонические составляющие, субгармонические составляющие, внутриполосные паразитные сигналы |
R&S®SMZ75 | <–20 дБн (тип.) |
| R&S®SMZ90 | <–20 дБн (тип.) | |
| R&S®SMZ110 | <–20 дБн (тип.) | |
| R&S®SMZ170 | <–20 дБн (тип.) | |

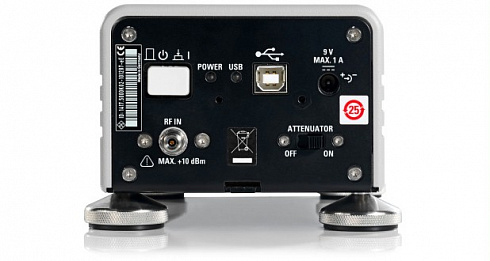

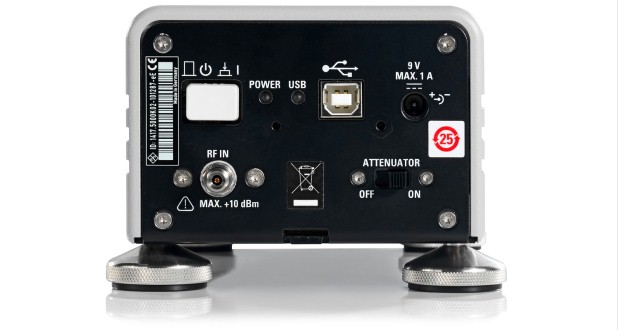

| Разъемы | ||
| Вход | R&S®SMZ75, R&S®SMZ90, R&S®SMZ110, R&S®SMZ170 | Гнездо типа K (50 Ом) |

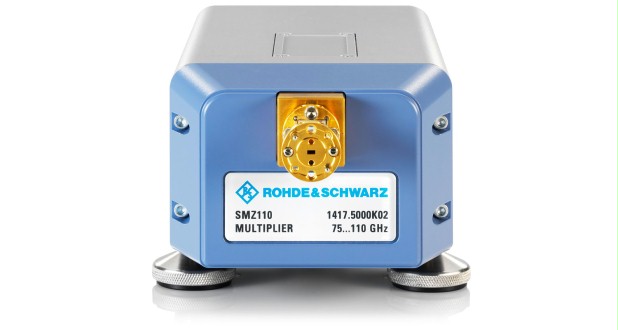

| Выход | R&S®SMZ75 | Волновод WR15 |
| R&S®SMZ90 | Волновод WR12 | |
| R&S®SMZ110 | Волновод WR10 | |
| R&S®SMZ170 | Волновод WR6.5 | |
| Напряжение питания | питание (от 100 В до 240 В ± 10 %) | +9 В ± 540 мВ |
| Габаритные размеры | Ш × В × Г |
114 × 78 × 278 мм (4,5 × 3,1 × 10,9 дюйма) |
| Масса | макс. (включая умножитель частоты, аттенюатор и источник питания) | 1,9 кг (4,2 фунта) |
Документы
Rohde and Schwarz SMZ Specification
885.5 Кб
Описание
Модели
| Модели | Описание |
| SMZ75 | Умножитель частоты, от 50 ГГц до 75 ГГц |
| SMZ90 | Умножитель частоты, от 60 ГГц до 90 ГГц |
| SMZ110 | Умножитель частоты, от 75 ГГц до 110 ГГц |
| SMZ170 | Умножитель частоты, от 110 ГГц до 170 ГГц |
