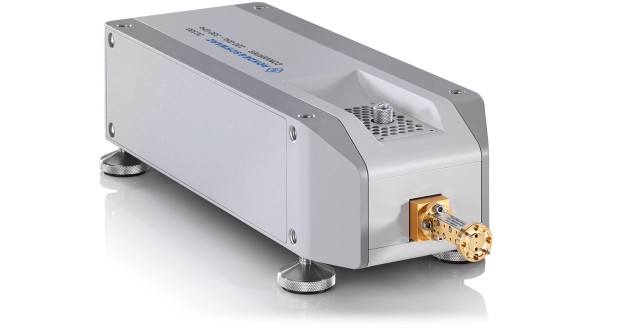

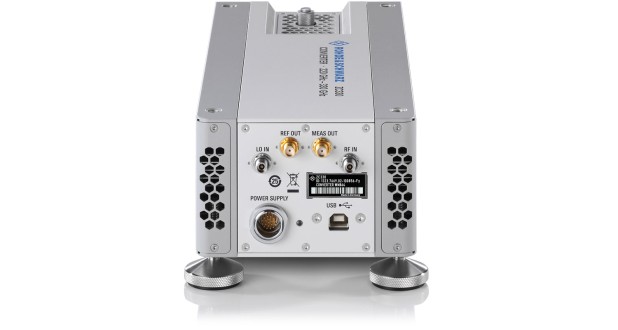

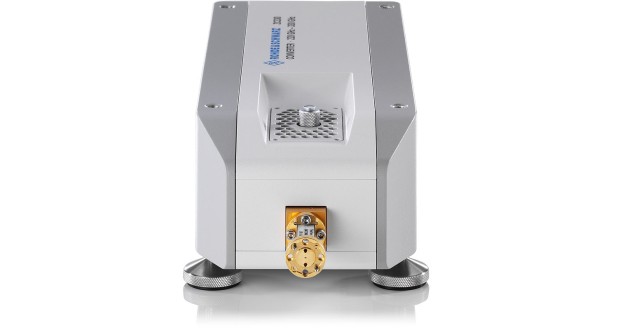

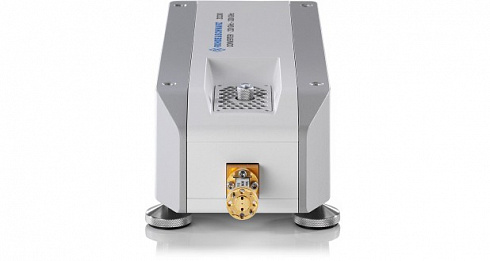

Миллиметровые преобразователи частоты для ВАЦ Rohde & Schwarz серии ZCxxx
Подробнее
Описание
Преобразователи частоты (конверторы) Rohde&Schwarz обеспечивают проведение анализа электрических цепей в диапазоне частот от 50 до 1100 ГГц с использованием анализаторов цепей R&S®ZVA24/40/50/67 или R&S®ZVT20. Отличаясь высоким динамическим диапазоном, эти преобразователи устанавливают новые стандарты. Более того, они легко монтируются, очень удобны в работе и обеспечивают быстрое проведение измерений.
Основные свойства:
- Автоматическая установка параметров
- Многопортовые измерения
- Изменяемая выходная мощность
- Импульсные измерения
- Простота использования
Характеристики
| Frequency range | R&S®ZC110 | 75 GHz to 110 GHz |
| R&S®ZC140 | 90 GHz to 140 GHz | |
| R&S®ZC170 | 110 GHz to 170 GHz | |
| R&S®ZC220 | 140 GHz to 220 GHz | |
| R&S®ZC330 | 220 GHz to 330 GHz | |
| R&S®ZC500 | 330 GHz to 500 GHz | |
| Waveguide designator | R&S®ZC110 | WM-2540 |
| R&S®ZC140 | WM-2032 | |
| R&S®ZC170 | WM-1651 | |
| R&S®ZC220 | WM-1295 | |
| R&S®ZC330 | WM-864 | |
| R&S®ZC500 | WM-570 | |
|
Output power at +7 dBm input power from the R&S®ZVA/R&S®ZVT |
R&S®ZC110 | > +12 dBm (n. trc.), typ. +14 dBm |
| R&S®ZC140 | > +5 dBm to +7 dBm (n. trc.), typ. +7 dBm to +9 dBm | |
| R&S®ZC170 | > +5 dBm (n. trc.), typ. +9 dBm | |
| R&S®ZC220 | > –4 dBm to –2 dBm (n. trc.), typ. 0 dBm to +2 dBm | |
| R&S®ZC330 | > –12 dBm to –11 dBm (n. trc.), typ. –9 dBm to –8 dBm | |
| R&S®ZC500 | > –24 dBm to –17 dBm (n. trc.), typ. –18 dBm to –13 dBm | |
| Output power attenuation | manually adjustable (except R&S®ZC110) | 0 dB to 40 dB |
| Dynamic range | R&S®ZC110 | > 110 dB, typ. 120 dB |
| R&S®ZC140 | > 105 dB, typ. 120 dB | |
| R&S®ZC170 | > 90 dB, typ. 105 dB | |
| R&S®ZC220 | > 100 dB, typ. 115 dB | |
| R&S®ZC330 | > 100 dB, typ. 115 dB | |
| R&S®ZC500 | > 85 dB, typ. 100 dB |
Документы
Описание
| Опции | Описание |
| ZCSTC | Транспортный кейс для наборов преобразователей частоты |
| ZCPS | Источник питания для преобразователей частоты (питает до 2-х преобразователей) |
| ZCPSC | Кабель питания для R&S®ZCPS, 2.0 м |
| ZV-Z193 | Тестовый кабель, 3.5 мм (f) - 3.5 мм (m), длина: 910 мм (требуется две кабельной сборки на один преобразователь) |
| ZV-Z195 | Тестовый кабель, 2.92 мм (f) - 2.92 мм (m), длина: 910 мм (требуется две кабельной сборки на один преобразователь) |
| ZV-WR10 | Волноводный калибровочный набор WR10 (со скользящей нагрузки), совместим с преобразователем R&S®ZC110 |
| ZV-WR08 | Волноводный калибровочный набор WR08 (со скользящей нагрузки), совместим с преобразователем R&S®ZC140 |
| ZV-WR06 | Волноводный калибровочный набор WR06 (со скользящей нагрузки), совместим с преобразователем R&S®ZC170 |
| ZV-WR05 | Волноводный калибровочный набор WR05 (со скользящей нагрузки), совместим с преобразователем R&S®ZC220 |
| ZV-WR03 | Волноводный калибровочный набор WR03 (со скользящей нагрузки), совместим с преобразователем R&S®ZC330 |
| ZCWM-570 | Волноводный калибровочный набор WM-570 (без скользящей нагрузки), совместим с преобразователем R&S®ZC500 |
| ZVA-K8 | ПО для управления преобразователем |
Модели
| Модели | Описание |
| ZC75 | Преобразователь миллиметрового диапазона. Анализ цепей в диапазоне 50-75 ГГц (один элемент), требуется источник питания R&S®ZCPS |
| ZC90 | Преобразователь миллиметрового диапазона. Анализ цепей в диапазоне 60-90 ГГц (один элемент), требуется источник питания R&S®ZCPS |
| ZC90E | Преобразователь миллиметрового диапазона с электронным регулированием мощности. Анализ цепей в диапазоне 60-90 ГГц (один элемент), требуется источник питания R&S®ZCPS |
| ZC110 | Миллиметровый преобразователь частоты для ВАЦ, диапазон частот 75 ГГц - 110 ГГц |
| ZC140 | Миллиметровый преобразователь частоты для ВАЦ, диапазон частот 90 ГГц - 140 ГГц |
| ZC170 | Миллиметровый преобразователь частоты для ВАЦ, диапазон частот 110 ГГц - 170 ГГц |
| ZC220 | Миллиметровый преобразователь частоты для ВАЦ, диапазон частот 140 ГГц - 220 ГГц |
| ZC330 | Миллиметровый преобразователь частоты для ВАЦ, диапазон частот 220 ГГц - 330 ГГц |
| ZC500 | Миллиметровый преобразователь частоты для ВАЦ, диапазон частот 330 ГГц - 500 ГГц |
| ZC750 | Преобразователь миллиметрового диапазона. Анализ цепей в диапазоне 500-750 ГГц (один элемент), требуется источник питания R&S®ZCPS |
| ZC1100 | Преобразователь миллиметрового диапазона. Анализ цепей в диапазоне 750-1100 ГГц (один элемент), требуется источник питания R&S®ZCPS |
