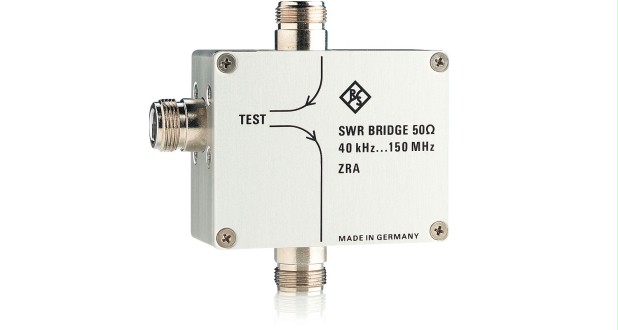

Измерительные мосты КСВ (коэффициент стоячей волны - SWR Bridge) применяются для измерения коэффициента отражения РЧ-цепей и элементов. В качестве источника ВЧ-сигнала используется векторный анализатор цепей или следящий генератор анализатора спектра, с которого подается сигнал на исследуемое устройство (ИУ) через КСВ мост. В зависимости от коэффициента отражения ИУ, часть сигнала отражается к КСВ мосту и затем направляется в приемник (на измерительный вход прибора), где распознается и отображается.
Точность измерительных КСВ мостов ограничивается их направленностью и потерями на отражение у измерительного порта. При измерении больших значений коэффициентов отражения точность результатов определяется, в основном, потерями на отражение у измерительного порта моста. Конечная направленность моста КСВ затрудняет измерение малых коэффициентов отражения. Также не могут быть измерены непосредственно коэффициенты отражения меньшие, чем направленность моста КСВ.
| Impedance | 50 Ω | |
| Frequency range | 40 kHz to 150 MHz | |
| Directivity | up to 1 MHz | ≥ 45 dB |
| up to 150 MHz | ≥ 40 dB | |
| Test port matching | up to 200 MHz | ≥ 20 dB |
| 0.2 MHz to 50 MHz | ≥ 30 dB | |
| up to 150 MHz | ≥ 20 dB | |
| Insertion loss | total | 13.5 dB |
| input - test port | 7.5 dB | |
| test port - output | 6 dB | |
| Power-handling capacity | 0.5 W | |
| Rated temperature range | 0 °C to +50 °C | |
| Storage temperature range | –40 °C to +70 °C | |
| Connectors (input, output, test port) | N female | |
| Weight | 240 g (0.35 lb) | |
| Dimensions (W × H × D, without connectors) |
72 mm × 57 mm × 20 mm (2.83 in x 2.24 in x 0.79 in) |
1) Attenuation: input → test port + test port → output.
