Описание
Особенности:
- Передача мощности до 30 Вт
- Широкий рабочий диапазон частот
- Высокая развязка в пределах рабочего диапазона
- Низкие вносимые потери
- Стабильность характеристик вне зависимости от изменения температуры
- Возможность передачи сигналов LMDS
- Возможность передачи высокой пиковой мощности
- Характеристики могут быть изменены по требованию заказчика
Характеристики
Parameter | Min. | Typ. | Max. | Units | |
Frequency Range | 1 | 18 | GHz | ||
Nominal Splitter Loss | 3 | dB | |||
Insertion Loss | 1.0 | 1.5 | dB | ||
Isolation | 16 | 20 | dB | ||
Input VSWR | 1.3 | 1.5 | : 1 | ||
Output VSWR | 1.3 | 1.5 | : 1 | ||
Amplitude Imbalance | 0.2 | 0.3 | dB | ||
Phase Imbalance | 3 | 5 | deg | ||
Power Rating | Forward Power | 30 | W | ||
Reverse Power | 1 | W | |||
Peak Power | 300 (10% Duty Cycle, 1 us Pulse Width) | W | |||
Impedance | 50 | Ohms | |||
Weight | 9.6 Max. | ounces | |||
Input / Output Connectors | N-Female | ||||
Material | Aluminum | ||||
Finish | Gray Paint |
Описание
Модели
Модели | Описание |

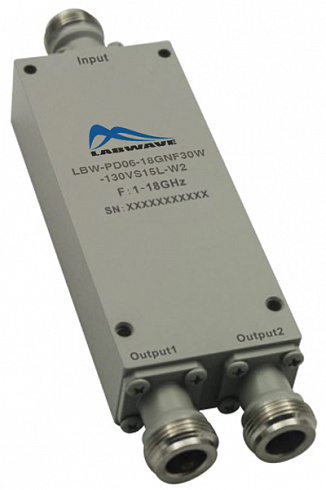

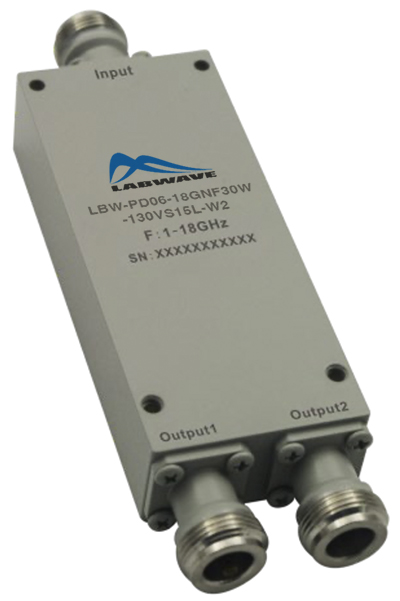

LBW-PD06-18GNF30W-130VS15L-W2 | Коаксиальный двухпортовый делитель 30Вт, 1 - 18 ГГц, 0° |
