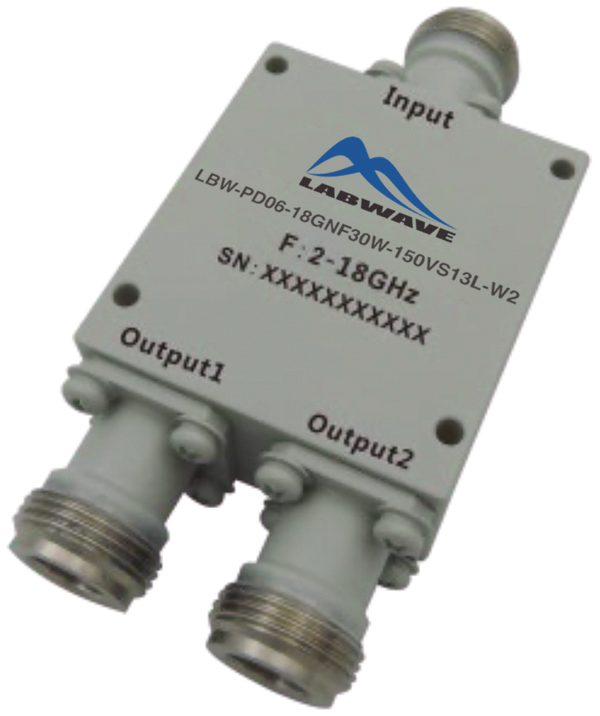

Коаксиальный двухпортовый делитель Labwave LBW-PD06-18GNF30W-150VS13L-W2 с мощностью до 30 Вт
Подробнее
Описание
Особенности:
- Передача мощности до 30 Вт
- Широкий рабочий диапазон частот
- Высокая развязка в пределах рабочего диапазона
- Низкие вносимые потери
- Стабильность характеристик вне зависимости от изменения температуры
- Возможность передачи сигналов LMDS
- Возможность передачи высокой пиковой мощности
- Характеристики могут быть изменены по требованию заказчика
Характеристики
| Parameters | Min. | Typ. | Max. | Min. | Typ. | Max. | Units | |
| Frequency Range | 2 | 8 | 8 | 18 | GHz | |||
| Nominal Splitter Loss | 3 | 3 | dB | |||||
| Insertion Loss | 0.6 | 0.9 | 0.9 | 1.3 | dB | |||
| Isolation | 18 | 20 | 16 | 18 | dB | |||
| Input VSWR | 1.4 | 1.5 | 1.4 | 1.5 | : 1 | |||
| Output VSWR | 1.3 | 1.4 | 1.3 | 1.4 | : 1 | |||
| Amplitude Imbalance | 0.15 | 0.2 | 0.2 | 0.3 | dB | |||
| Phase Imbalance | 3 | 4 | 4 | 5 | deg | |||
| Power Rating | Forward Power | 30 | W | |||||
| Reverse Power | 1 | W | ||||||
| Peak Power | 300 (10% Duty Cycle, 1 us Pulse Width) | W | ||||||
| Impedance | 50 | Ohms | ||||||
| Weight | 5.4 Max. | ounces | ||||||
| Input / Output Connectors | N-Female | |||||||
| Material | Aluminum | |||||||
| Finishing | Gray Paint | |||||||
Описание
Модели
| Модели | Описание |
| LBW-PD06-18GNF30W-150VS13L-W2 | Коаксиальный двухпортовый делитель 30Вт, 2 - 18 ГГц, 0° |
