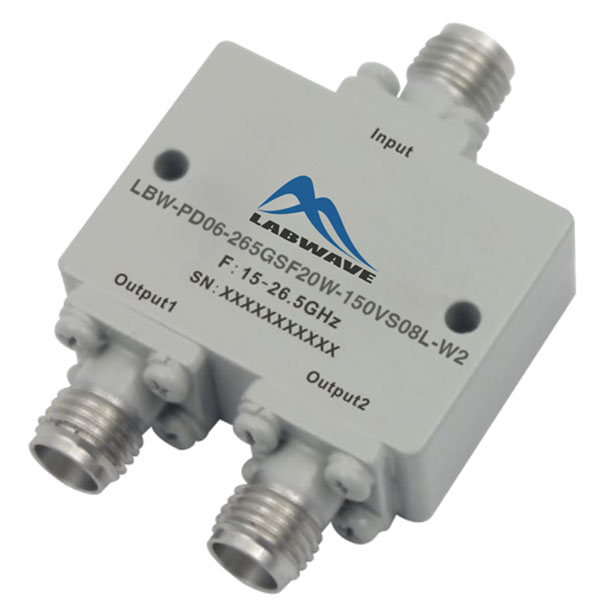

Коаксиальный двухпортовый делитель Labwave LBW-PD06-265GSF20W-150VS08L-W2 с мощностью до 20 Вт
Подробнее
Описание
Особенности:
- Передача мощности до 20 Вт
- Широкий рабочий диапазон частот
- Высокая развязка в пределах рабочего диапазона
- Низкие вносимые потери
- Стабильность характеристик вне зависимости от изменения
- температуры
- Возможность передачи сигналов LMDS
- Возможность передачи высокой пиковой мощности
- Характеристики могут быть изменены по требованию заказчика
Характеристики
| Parameters | Min. | Typ. | Max. | Units | |
| Frequency Range | 15 | 26.5 | GHz | ||
| Nominal Splitter Loss | 3 | dB | |||
| Insertion Loss | 0.5 | 0.8 | dB | ||
| Isolation | 16 | 18 | dB | ||
| Input VSWR | 1.4 | 1.5 | : 1 | ||
| Output VSWR | 1.3 | 1.5 | : 1 | ||
| Amplitude Imbalance | 0.2 | 0.3 | dB | ||
| Phase Imbalance | 4 | 5 | deg | ||
| Power Rating | Forward Power | 20 | W | ||
| Reverse Power | 0.5 | W | |||
| Peak Power | 200 (10% Duty Cycle, 1 us Pulse Width) | W | |||
| Impedance | 50 | Ohms | |||
| Weight | 0.75 Max. | ounces | |||
| Input / Output Connectors | SMA-Female | ||||
| Material | Aluminum | ||||
| Finish | Gray Paint | ||||
Описание
Модели
| Модели | Описание |
| LBW-PD06-265GSF20W-150VS08L-W2 | Коаксиальный двухпортовый делитель |
