Описание
Особенности:
- Передача мощности до 30 Вт
- Широкий рабочий диапазон частот
- Высокая развязка в пределах рабочего диапазона
- Низкие вносимые потери
- Стабильность характеристик вне зависимости от изменения
- температуры
- Возможность передачи сигналов LMDS
- Возможность передачи высокой пиковой мощности
- Характеристики могут быть изменены по требованию заказчика
Характеристики
Parameters | Min. | Typ. | Max. | Min. | Typ. | Max. | Units | |
Frequency Range | 1 | 2 | 2 | 4 | GHz | |||
Nominal Splitter Loss | 3 | 3 | dB | |||||
Insertion Loss | 0.25 | 0.4 | 0.4 | 0.6 | dB | |||
Isolation | 20 | 22 | 20 | 23 | dB | |||
Input VSWR | 1.2 | 1.3 | 1.3 | 1.35 | : 1 | |||
Output VSWR | 1.15 | 1.25 | 1.2 | 1.3 | : 1 | |||
Amplitude Imbalance | 0.1 | 0.2 | 0.15 | 0.3 | dB | |||
Phase Imbalance | 1.5 | 2 | 2 | 3 | deg | |||
Power Rating | Forward Power | 30 | W | |||||
Reverse Power | 2 | W | ||||||
Peak Power | 300 (10% Duty Cycle, 1 us Pulse Width) | W | ||||||
Impedance | 50 | Ohms | ||||||
Weight | 4.5 Max. | ounces | ||||||
Input / Output Connectors | N-Female | |||||||
Material | Aluminum | |||||||
Finish | Gray Paint |
Описание
Модели
Модели | Описание |

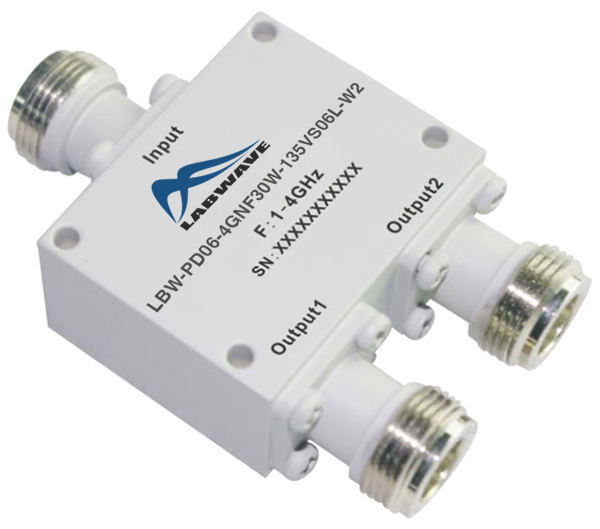

LBW-PD06-4GNF30W-135VS06L-W2 | Коаксиальный двухпортовый делитель |
