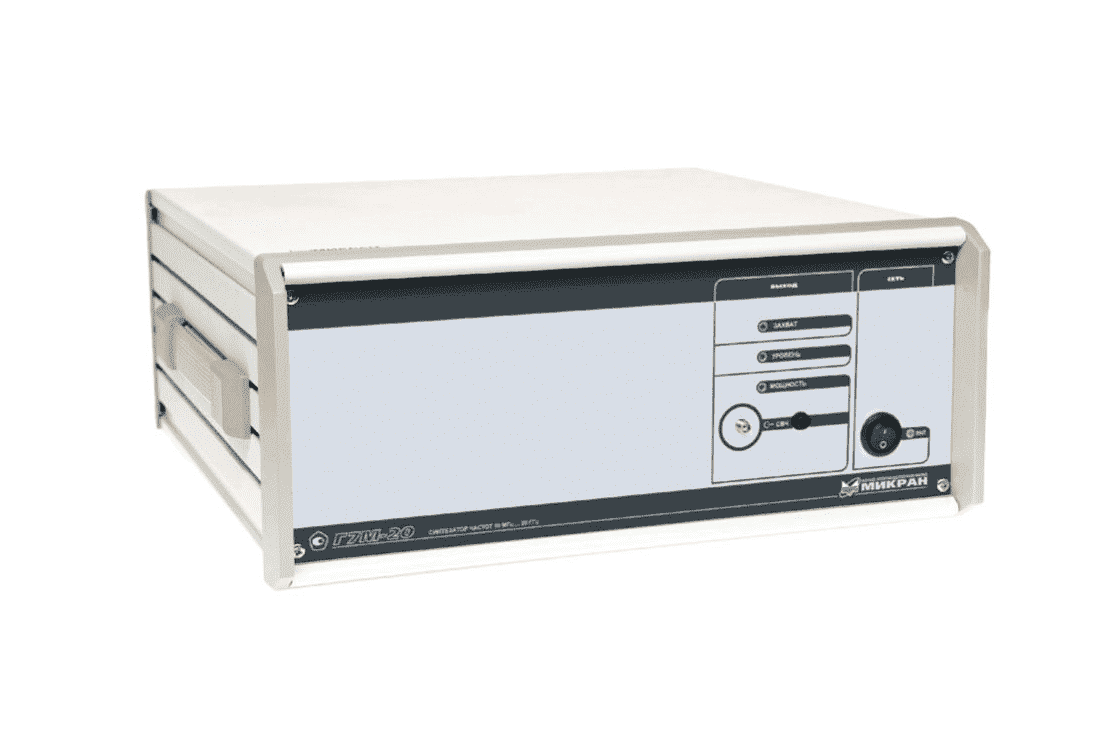

Cинтезаторы частот серии Г7М предназначен для формирования непрерывных гармонических сигналов и сигналов с импульсной модуляцией. Предназначен для исследований, настройки, испытаний, контроля при производстве ВЧ и СВЧ устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике
Принцип действия синтезаторов Г7М основан на комбинации прямого цифрового, косвенного с системой ФАПЧ и прямого аналогового методов синтеза частот.
Управление синтезатором Г7М осуществляется с помощью внешнего персонального компьютера с установленным программным обеспечением «Graphit Г7M». Информационный обмен между синтезатором Г7М и персональным компьютером осуществляется по интерфейсу Ethernet.
Ключевые характеристики:
· Широкий диапазон частот от 10 кГц (с опцией «НЧА», только для Г7М-04/20А) до 4/ 20/ 40 ГГц
· Широкий диапазон регулировки мощности выходного сигнала от -130/ -90/ -20 дБм до +15 дБм (с опцией «АТА/70» и «АТА/110»)
· Высокая стабильность частоты и мощности выходного сигнала
· Низкий уровень фазовых шумов -125 дБн/Гц на отстройке 10 кГц от несущей 1 ГГц
· Импульсная модуляция. Длительность фронта/среза импульса менее 10 нс, подавление в паузе >70 дБ
Наименование параметра | Значение |
Диапазон частот | 10 МГц - 20 ГГц |
Диапазон частот (с опцией "НЧА") | 10 кГц - 20 ГГц |
диапазон регулировки мощности выходного сигнала | от -20 до 15 дБм |
диапазон регулировки мощности выходного сигнала с опцией "АТА/70" | от -90 до 15 дБм |
диапазон регулировки мощности выходного сигнала с опцией "АТА/110" | от -130 до 15 дБм |
уровень фазовых шумов на отстройке 10 кГц от несущей 1 ГГц | -125 дБн/Гц |
Импульсная модуляция | |
Длительность фронта/среза импульса | менее 10 нс |
Подавление в паузе | >70 дБ |
Опции | Описание |
03Р | соединитель тип III (розетка) |
13Р | соединитель тип 3,5 мм (розетка) |
05Р | соединитель тип 2,4 мм (розетка) |
Г7М-04/3 | 0,01...4 ГГц с опциями «01Р», «АТА/110» |
Г7М-04/4 | 0,01...4 ГГц с опцией «11Р» |
Г7М-04/5 | 0,01...4 ГГц с опциями «11Р», «АТА/70» |
Г7М-04/6 | 0,01...4 ГГц с опциями «11Р», «АТА/110» |
Г7М-04/7 | 0,01...4 ГГц с опциями «01Р», «ИМА» |
Г7М-04/8 | 0,01...4 ГГц с опциями «11Р», «ИМА» |
Г7М-04/9 | 0,01...4 ГГц с опциями «01Р», «АТА/70», «ИМА» |
Г7М-04/10 | 0,01...4 ГГц с опциями «11Р», «АТА/70», «ИМА» |
Г7М-04/11 | 0,01...4 ГГц с опциями «01Р», «АТА/110», «ИМА» |
Г7М-04/12 | 0,01...4 ГГц с опциями «11Р», «АТА/110», «ИМА» |
Г7М-20А/1 | 0,01...20 ГГц с опцией «03Р» |
Г7М-20А/2 | 0,01...20 ГГц с опциями «03Р», «АТА/70» |
Г7МГ7М-20А/3 | 0,01...20 ГГц с опциями «03Р», «АТА/110» |
Г7М-20А/4 | 0,01...20 ГГц с опцией «13Р» |
Г7М-20А/5 | 0,01...20 ГГц с опциями «13Р», «АТА/70» |
Г7М-20А/6 | 0,01...20 ГГц с опциями «13Р», «АТА/110» |
Г7М-40/1 | 0,01…40 ГГц с опцией «05Р» |
Г7М-40/2 | 0,01…40 ГГц с опциями «05Р», «АТА/70» |
