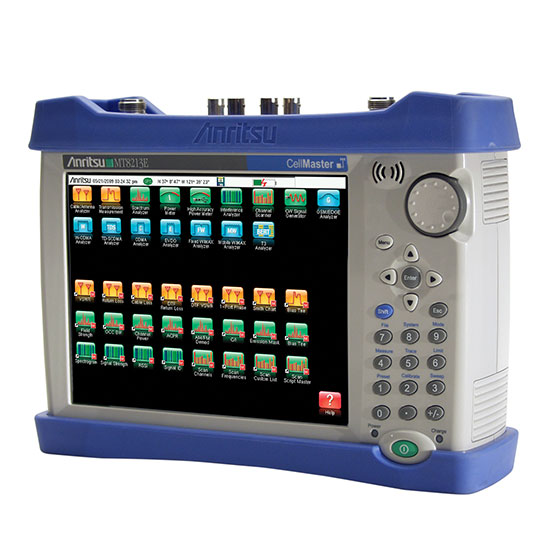

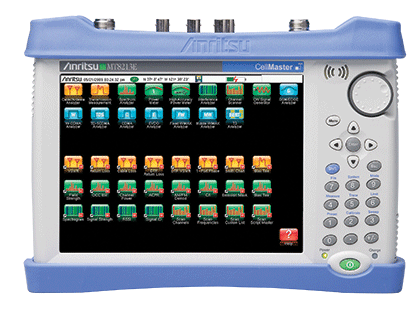

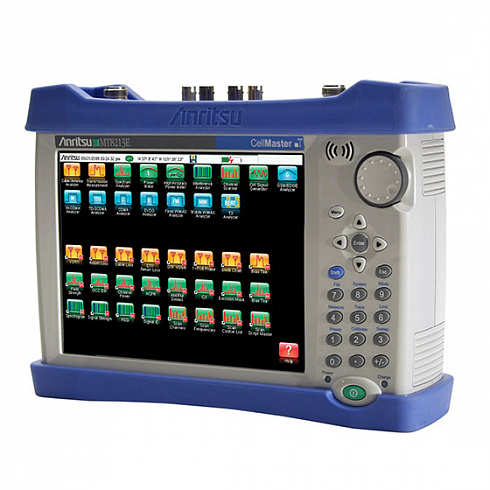

MT8213E Cell Master™ — это самое маленькое, легкое и недорогое решение для испытания передатчиков базовых станций 2G/3G/4G и WiMAX и полевых испытаний систем цифрового вещания ISDB-T и DVB-T/H. Он идеален для использования при монтаже и пусконаладке, а также во время технического обслуживания и при устранении неисправностей.
Эта оптимальная комбинация возможностей для анализа базовой станции в одном портативном устройстве устраняет необходимость использования нескольких отдельных испытательных приборов, за счет чего снижается количество инструментов, которые пользователь должен иметь с собой и с которыми должен научиться работать. Cell Master MT8213E — идеальный выбор для проверки кабелей, выполнения измерений мощности, поиска помех, поиска и улучшения качества сигнала базовой станции, проверки эффективности обратного соединения и поддержания ваших сетей в работоспособном состоянии.’
Кроме того, инструменты easyTest Tools™ позволяют опытным пользователям создавать, отправлять и выводить на экран рабочие инструкции. Такие рабочие инструкции значительно облегчают жизнь начинающим специалистам по кабелям и антеннам. Прямые выгоды их использования заключаются в проведении более точных проверок, повторяемости результатов и меньшем проценте повторных проверок.
Особенности анализатора кабелей и антенн
- Измерения: RL, КСВ, потери в фидере, DTF, фаза
- 2-портовые измерения передачи: Высокая/низкая мощность
- Скорость развертки: 1 мсек на точку измерения, стандартная
- Дисплей: Единый или двойной сенсорный дисплей для измерений
- Калибровка: OSL, InstaCal™ и FlexCal™
- Тройник смещения: 32 В, внутренний
Особенности анализатора спектра и помех
- Измерения: Занятой полосы пропускания, мощности канала, помехозащищенности по соседнему каналу, отношения мощности несущей к помехе, PIM Hunting
- Анализатор помех: Спектрограмма, мощность сигнала, показатель уровня принимаемого сигнала (RSSI), идентификатор сигнала, создание карты помех
- Динамический диапазон: > 102 дБ при разрешении по полосе пропускания 1 Гц
- Средний уровень собственных шумов: -162 дБмВт при разрешении по полосе пропускания 1 Гц
- Фазовый шум: -не более -100 дБн/Гц при смещении на 10 кГц при 1 ГГц
- Точность частоты: < ±50 ппм с включенным GPS
Особенности анализатора сигнала
- 3GPP анализаторы сигнала GSM/EDGE, W-CDMA/HSPA+, TD-SCDMA/HSPA+, LTE/LTE-A, TD-LTE/LTE-A, NB-IoT
- 3GPP2 анализаторы сигнала cdmaONE/CDMA2000 1X, CDMA2000 1xEV-DO
- IEEE 802.16 анализаторы сигнала стационарного и мобильного WiMAX
- Анализатор сигналов цифрового телевидения ISDB-T, DVB-T/H
- Полоса пропускания 20 МГц с демодуляцией
- 30 анализаторов в одном корпусе
- Анализатор кабелей и антенн: 2 МГц – 6 ГГц

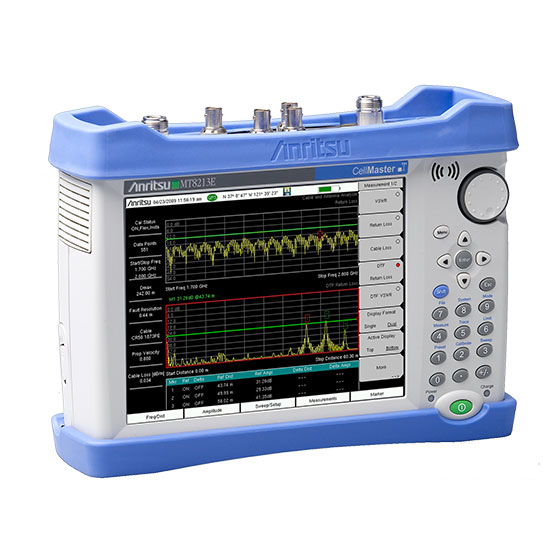

- Обратные потери, КСВ, потери в фидере, расстояние до повреждения
- Фаза, 2-портовые измерения передачи
- Анализатор спектра: 9 кГц – 6 ГГц
- Анализатор помех с функцией создания карты помех, GPS
- Измеритель мощности высокой точности
- PIM Hunting
- Анализаторы сигналов 3GPP, в том числе LTE/LTE-A, 3GPP2 и WiMAX
- Анализаторы сигналов ISDB-T и DVB-T/H
- Создание карты покрытия в помещениях и на открытом воздухе
- Простой в использовании сенсорный экран
- Подключение через USB
- Самый компактный и портативный
- Предупреждение PIM (загружаемый скрипт easyTest™)
- Стандартная гарантия на три года (гарантия на аккумулятор один год)
| Опции | Описание |
| MT8213E-0010 | Option 10, High Voltage Variable Bias Tee |
| MT8213E-0019 | Option 19, High Accuracy Power Meter (Requires USB Power Sensor, sold separately) |
| MT8213E-0021 | Option 21, 2-port Transmission Measurement |
| MT8213E-0025 | Option 25, Interference Analyzer (Requires Option 31) |
| MT8213E-0027 | Option 27, Channel Scanner |
| MT8213E-0028 | Option 28, CW Signal Generator (Requires External CW Signal Generator Kit P/N 69793, sold separately) |
| MT8213E-0030 | Option 30, ISDB-T Digital Video Measurements |
| MT8213E-0031 | Option 31, GPS Receiver (Requires GPS Antenna, sold separately) |
| MT8213E-0032 | Option 32, ISDB-T SFN Measurements |
| MT8213E-0057 | Option 57, DVB-T/H BER Measurements (Requires Option 64) (Cannot be ordered with Option 759) |
| MT8213E-0064 | Option 64, DVB-T/H Digital Video Measurements |
| MT8213E-0078 | Option 78, DVB-T/H SFN Measurements |
| MT8213E-0079 | Option 79, ISDB-T BER Measurements (Requires Option 30) (Cannot be ordered with Option 759) |
| MT8213E-0090 | Option 90, Gated Sweep |
| MT8213E-0431 | Option 431, Coverage Mapping (Requires Option 31) |
| MT8213E-0444 | Option 444, EMF Measurement (Requires Anritsu Isotropic Antenna, sold separately) |
| MT8213E-0880 | Option 880, GSM/GPRS/EDGE Measurements |
| MT8213E-0881 | Option 881, W-CDMA/HSPA+ Measurements (Option 31 recommended) |
| MT8213E-0882 | Option 882, TD-SCDMA/HSPA+ Measurements (Requires Option 31 for full functionality) |
| MT8213E-0883 | Option 883, LTE/LTE-A FDD/TDD Measurements (Requires Option 31 for full functionality) |
| MT8213E-0884 | Option 884, CDMA/EV-DO Measurements (Requires Option 31 for full functionality) |
| MT8213E-0885 | Option 885, WiMAX Fixed/Mobile Measurements (Requires Option 31 for full functionality) |
| MT8213E-0886 | Option 886, 256-QAM Demodulation for LTE FDD/TDD Measurements (Requires Option 883) |
| MT8213E-0887 | Option 887, NB-IoT Analyzer |
| MA24105A | Inline Peak Power Sensor, 350 MHz - 4 GHz (Includes 2000-1606-R Cable) |
| MA24106A | True-RMS USB Power Sensor, 50 MHz - 6 GHz (Includes 2000-1566-R Cable) |
| MA24108A | True-RMS USB Power Sensor, 10 MHz - 8 GHz (Includes 2000-1605-R and 2000-1606-R Cables) |
| MA24118A | True-RMS USB Power Sensor, 10 MHz - 18 GHz (Includes 2000-1605-R and 2000-1606-R Cables) |
| MA24126A | True-RMS USB Power Sensor, 10 MHz - 26 GHz (Includes 2000-1605-R and 2000-1606-R Cables) |
| MA24208A | True-RMS Universal USB Power Sensor, 10 MHz - 8 GHz |
| MA24218A | True-RMS Universal USB Power Sensor, 10 MHz - 18 GHz |
| MA25100A | RF Power Indicator |
| MA2700A | InterferenceHunter Handheld Direction Finding System (Requires Directional Antenna, sold separately). |
| MA25401A | Atomic Clock External Frequency Reference |
| Модели | Описание |
| MT8213E | Cell Master, 2-Port Cable/Antenna Analyzer (2 MHz - 6 GHz), Spectrum Analyzer (9 kHz - 6 GHz), Power Meter (10 MHz - 6 GHz) |
