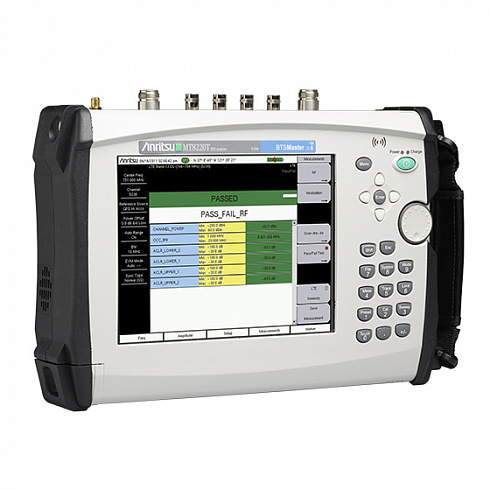

Anritsu MT8220T BTS Master - это высокопроизводительный портативный анализатор базовых станций третьего поколения Anritsu, специально разработанный для обеспечения поддержки беспроводных сетей 4G, а также установленных сетей 2G, 3G, WiMAX, RFID / OBSAI RF и эмуляции BBU.

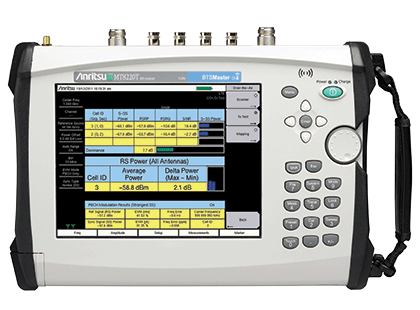

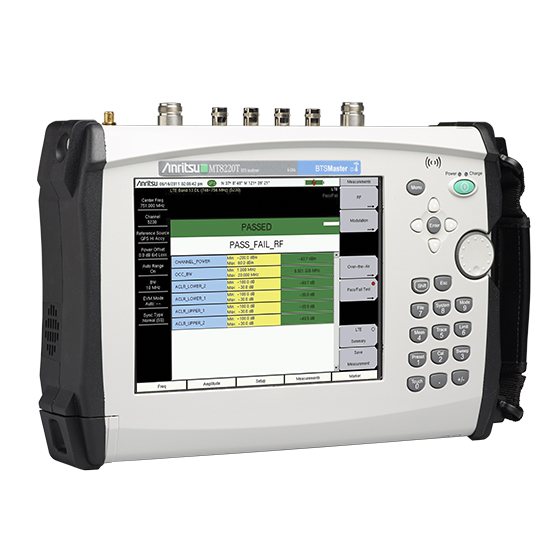

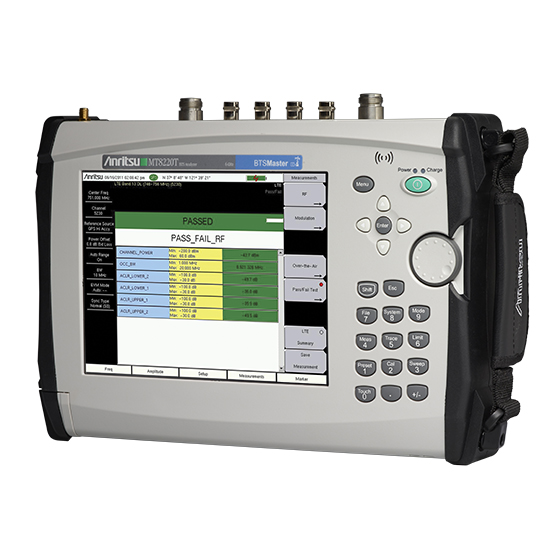

Anritsu MT8220T обеспечивает качество модуляции полосы пропускания 20 МГц для тестирования LTE eNodeB и оснащен высококонтрастным сенсорным дисплеем и клавиатурой с подсветкой, что делает его простым в использовании как при ярком солнечном свете, так и в условиях слабого освещения.
Анализатор сигналов 2G, 3G и 4G сетей может тестировать качество РЧ сигнала и модуляции, для проверки почти каждой подсистемы вашего передатчика. Анализатор MT8220T проводит тестирование качества нисходящего трафика по эфиру, каждая опция анализа сигналов позволяет тестировать производительность передатчика даже при использовании технологии Удаленной Радио Головки (RRH), когда доступ к передатчику затруднителен. А также находить проблемы покрытия сетей LTE и TD-LTE и проверять корректность работы MIMO.

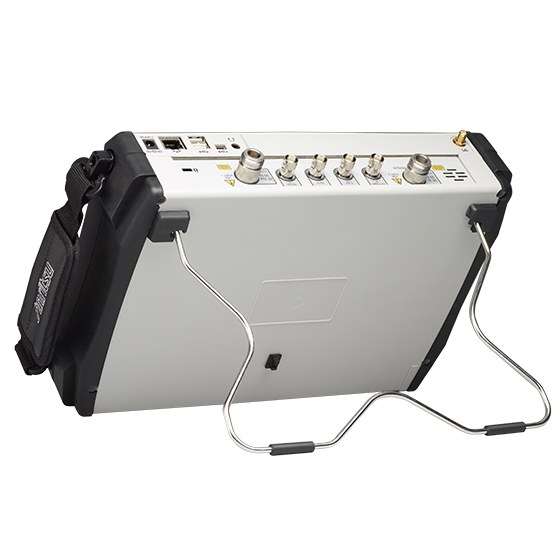

Анализатор базовых станций MT8220T – это маленький, легкий, работающий от аккумуляторной батареи прибор, позволяющий техническим специалистам работать с ним в любом месте. С прогревом менее 5 минут вы имеете больше времени для работы, не тратя заряд аккумуляторной батареи на долгий прогрев прибора. GPS приемник в стандартной комплектации позволяет проводить позиционирование и определять источники интерференций, используя систему поиска MA2700A от компании Anritsu.
Двухпортовый анализатор кабелей и антенн:
- Частотный диапазон: 400 МГц - 6 ГГц
- Измерения: Обратные потери, КСВН, Потери в кабеле, Расстояние до повреждения, Фаза (1- и 2- портовая), Усиление
- Погрешность 2- портового измерения усиления: < 0,45 дБ
- Динамический диапазон (2- портовые измерения): > 100 дБ, типично 110 дБ (400 МГц - 2800 МГц)
- Калибровка: OSL и FlexCal™
Анализатор спектра:
- Частотный диапазон: 150 кГц - 7,1 ГГц
- Измерения: Занимаемая полоса, Мощность в канале, Утечка по соседнему каналу, Отношение сигнал/шум, Напряженность поля, Спектральное излучение
- Динамический диапазон: > 95 дБ в 1 Гц ПП
- Средний отображаемый уровень шума DANL: –163 дБм в 1 Гц ПП
- Фазовый шум: –100 дБн/Гц при смещении 10 кГц
- Точность частоты: ± 25 ppb с включенным GPS
- Детекторы: Быстрый, Производительный, Без БПФ и импульсный детектор.
Внутренний измеритель мощности:
- 10 МГц - 7,1 ГГц
- С антенной 2000-1760-R
| Диапазон частот | от 150 кГц до 7,1 ГГц |
| Разъемы | N(f) |
| Анализатор кабелей и антенн | от 400 МГц до 6,0 ГГц |
| Измеритель мощности | от 10 МГц до 7,1 ГГц |
| Анализатор антенно-фидерных устройств | от 400 МГц до 6,0 ГГц |
| Опции | Описание |
| MT8220T-0010 | Option 10, High Voltage Variable Bias Tee |
| MT8220T-0019 | Option 19, High Accuracy Power Meter (Requires USB Power Sensor, sold separately) |
| MT8220T-0023 | Option 23, Vector Signal Generator |
| MT8220T-0024 | Option 24, IQ Waveform Capture |
| MT8220T-0025 | Option 25, Interference Analyzer |
| MT8220T-0027 | Option 27, Channel Scanner |
| MT8220T-0089 | Option 89, Zero-Span IF Output (30 MHz IF Bandwidth) |
| MT8220T-0090 | Option 90, Gated Sweep |
| MT8220T-0431 | Option 431, Coverage Mapping |
| MT8220T-0880 | Option 880, GSM/GPRS/EDGE Measurements |
| MT8220T-0881 | Option 881, W-CDMA/HSPA+ Measurements |
| MT8220T-0882 | Option 882, TD-SCDMA/HSPA+ Measurements |
| MT8220T-0883 | Option 883, LTE/LTE-A FDD/TDD Measurements |
| MT8220T-0884 | Option 884, CDMA/EV-DO Measurements |
| MT8220T-0885 | Option 885, WiMAX Fixed/Mobile Measurements |
| MT8220T-0886 | Option 886, 256-QAM Demodulation for LTE FDD/TDD Measurements (Requires Option 883) |
| MT8220T-0887 | Option 887, NB-IoT Analyzer |
| MA24105A | Inline Peak Power Sensor, 350 MHz - 4 GHz (Includes 2000-1606-R Cable) |
| MA24106A | True-RMS USB Power Sensor, 50 MHz - 6 GHz (Includes 2000-1566-R Cable) |
| MA24108A | True-RMS USB Power Sensor, 10 MHz - 8 GHz (Includes 2000-1605-R and 2000-1606-R Cables) |
| MA24118A | True-RMS USB Power Sensor, 10 MHz - 18 GHz (Includes 2000-1605-R and 2000-1606-R Cables) |
| MA24126A | True-RMS USB Power Sensor, 10 MHz - 26 GHz (Includes 2000-1605-R and 2000-1606-R Cables) |
| MA24208A | True-RMS Universal USB Power Sensor, 10 MHz - 8 GHz |
| MA24218A | True-RMS Universal USB Power Sensor, 10 MHz - 18 GHz |
| MA25100A | RF Power Indicator |
| MA2700A | InterferenceHunter Handheld Direction Finding System (Requires Directional Antenna, sold separately). |
| MA25401A | Atomic Clock External Frequency Reference |
| Модели | Описание |
| MT8220T | BTS Master, 2-Port Cable/Antenna Analyzer (400 MHz - 6 GHz), Spectrum Analyzer (150 kHz - 7.1 GHz), Power Meter (10 MHz - 7.1 GHz), GPS Receiver |
