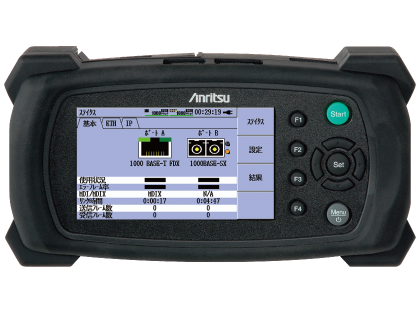

Портативная модульная платформа Network Master, разработанная для измерения и контроля параметров оптического кабеля. Тестер оснащен модулем Gigabit Ethernet, очень компактный и простой в использовании, с питанием от батареи. Является комплексным решением для тестирования Gigabit Ethernet, а также для установки и устранения неисправностей линий связи Ethernet. Прибор предоставляет пользователю средство для простой проверки пропускной способности, тестирования подключения и проверки доступности услуг.
Компактный размер и легкий вес прибора позволяют носить его с собой. Несмотря на небольшой размер, прибор оснащен большим дисплеем, поэтому пользователь может легко читать и интерпретировать информацию с проверенных строк с большого цветного дисплея с помощью простых для понимания цветов и графических символов. Графический интерфейс пользователя также упрощает настройку и эксплуатацию прибора.
- два независимых оптических интерфейса 100/000 Mbps LC (100BASE-FX, 100BASE-LX, 1000BASE-SX, 1000BASE-LX, 1000BASE-ZX);
- выбор предустановленных тестов, пинг, анализ целостности канала;
- чувствительность -22дБм, 1260-1580нм;
- выходная мощность лазера от -3 до +5 дБм, 1480-1580нм;
- детектор ошибок синхронизации, анализатор синхроимпульсов и комбинаций;
- тесты ошибок в канале передачи BER: PRBS 9, PRBS 11, PRBS 15, PRBS 20, PRBS 23, PRBS 29, PRBS 31, HF test pattern, CRPAT, JTPAT, SPAT;
- поддерживаемые форматы EtherType II (DIX v.2), IEEE 802.3 c 802.2 (LLC1), IEEE 802.3 SNAP;
- функция генератора сетевого трафика, IPv4, IPv6, UDP/TCP, DSCP/TOS, VLAN, ARP;
- измерение более 50 параметров: BER, анализатор пакетов, мультикаст, фрагментация, пинг;
- генератор многопотоковых данных (до 8 индивидуальных каналов);
- модели трансиверов G0241A - LX, G0242A - ZX, G0240A - SX.
| Опции | Описание |
| G0240A | 1000 Mbps SX SFP [850 nm multimode, LC connector (optical)] |
| G0241A | 1000 Mbps LX SFP [1310 nm single mode, LC connector (optical)] |
| G0242A | 1000 Mbps ZX SFP [1550 nm single mode, LC connector (optical)] |
| G0243A | 100 Mbps FX SFP [1310 nm multimode, LC connector (optical)] |
| G0244A | 100 Mbps LX SFP [1310 nm single mode, LC connector (optical)] |
| G0246A | 10/100/1000 Mbps RJ-45 SFP (electrical) |
| Модели | Описание |
| MT9090A | Mainframe (with color LCD) |
| MU909060A1 | Gigabit Ethernet Module (with one SFP slot and one RJ-45 port) |
| MU909060A2 | Gigabit Ethernet Module (with two RJ-45 ports) |
| MU909060A3 | Gigabit Ethernet Module (with two SFP slots) |
