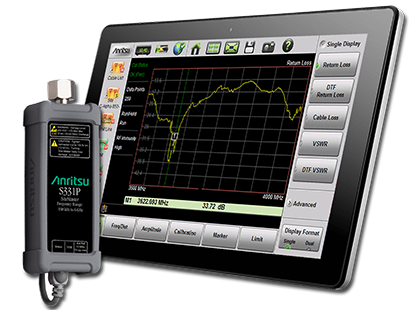

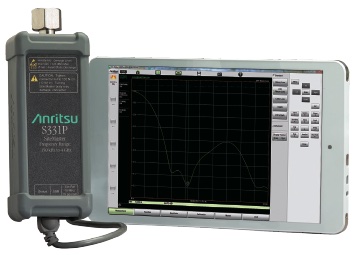

S331P - самый маленький, самый легкий, самый быстрый и самый эффективный измерительный прибор в семействе Site Master. Для его работы не требуется аккумулятор, поскольку он получает питание через порт USB на планшетах, ноутбуках и ПК с операционной системой Windows 7, 8 или 10.
Анализатор поставляется с двумя частотными диапазонами 150 кГц – 4 ГГц и 150 кГц – 6 ГГц, что делает его единственным компактным и не имеющим монитора прибором серии Site Master, способным выполнять измерения до 150 кГц в низкочастотных системах радиосвязи и до 6 ГГц в высокочастотных системах, таких как сети LTE-U в нелицензированном спектре 5 ГГц.
Оптимизирован для использования в полевых условиях
- Самый маленький, самый легкий и самый быстрый анализатор Site Master™
- Прямое подключение к тестируемым устройствам исключает необходимость в фазоустойчивых кабелях
- Питание через интерфейс USB (аккумулятор не требуется)
- Прочный и надежный
- Ударопрочный, с защитой от пыли и влаги
- Factory default 1-Port ReadyCal (automatically applied to all measurements except Transmission)
- Compatible with Anritsu Software tools including easyTest™ Tools
Простой в использовании
- Такой же интерфейс пользователя, как и у S331L
- Встроенная функция справки
- Классический режим Site Master: В Site Master S331P предусмотрен простой в использовании классический режим работы. Клиентам, использующим другие модели анализаторов Site Master, интерфейс классического режима покажется знакомым и простым в использовании.
- Расширенный режим Site Master: В Site Master S331P также реализован расширенный режим работы, предоставляющий больше возможностей. Расширенный режим имеет более современный внешний вид. Многие пользователи смогут оценить расположение и функциональность кнопок нового графического интерфейса в этом режиме. Благодаря расширенному режиму, пользователи получают дополнительные возможности, такие как 8 маркеров вместо 6, и 6 настраиваемых значков на сенсорном экране для быстрого вывода часто используемых настроек, что делает управление анализатором более простым и эффективным.
Эффективное управление разверткой
- Сохранение файлов в различных форматах
- Развертки, настройки, снимки экранов
- Быстрый предварительный просмотр сохраненных разверток
- Программное обеспечение Line Sweep Tools (LST)
- Редактирование, переименование и архивирование разверток
- Создание отчетов в формате PDF или HTML
- Стандартный формат файлов разверток (*.dat)
- Совместим с HHST
- Принимается большим количеством операторов
Совместим с инструментами Anritsu SkyBridge Tools
Инструменты Anritsu SkyBridge Tools™ предназначены для упрощения процедуры тестирования в рамках рабочего процесса установки распределенных антенных систем. Инструменты SkyBridge Tools помогут в создании надежных планов тестирования, в оперативном и точном проведении тестов и в составлении отчетов. В результате вы сможете тратить меньше времени на тестирование, проводить точные тесты и гарантированно получать оплату за проделанную работу.
| Frequency Range | 150 kHz to 4 /6 GHz |
| Frequency Accuracy | ≤ ± 2.5 ppm @ 23 °C ± 3 °C |
| Frequency Resolution | 1 kHz |
| Output Power | –5 dBm, typical |
| Interference Immunity | 17 dBm, typical |
| Measurement Speed | ≤ 500 μs/data point, typical |
| Measurements |
Return Loss VSWR Cable Loss Distance-to-Fault RL Distance-to-Fault VSWR Smith Chart 50 Ω/75 Ω (Advanced Mode Only) 1-Port Phase (Advanced Mode Only) Transmission with External Sensor (Advanced Mode Only) |
| External Trace Storage | Limited only by size of Controller Memory |
| Connectivity | USB 2.0 |
| Temperature | Operating Temperature –10 °C to +55 °C |
| Dimensions | 52 mm x 148 mm 36 mm (2 in x 5.8 in x 1.4 in) |
| Модели | Описание |
| S331P | Site Master, Ultraportable Cable and Antenna Analyzer (Must order ONE frequency option) |
| S331P-0704 | Option 704, 150 kHz to 4 GHz |
| S331P-0706 | Option 706, 150 kHz to 6 GHz |
