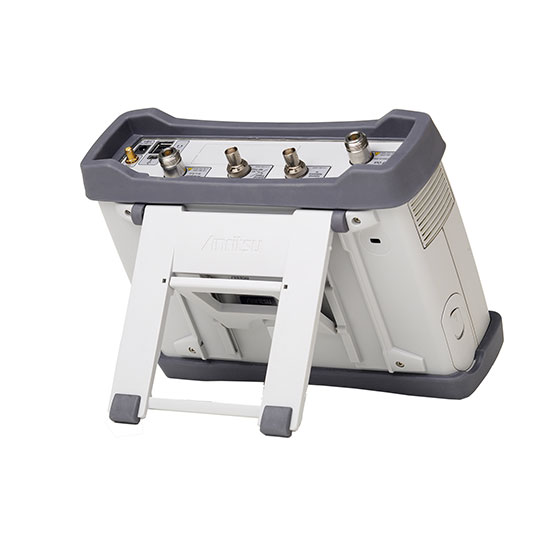

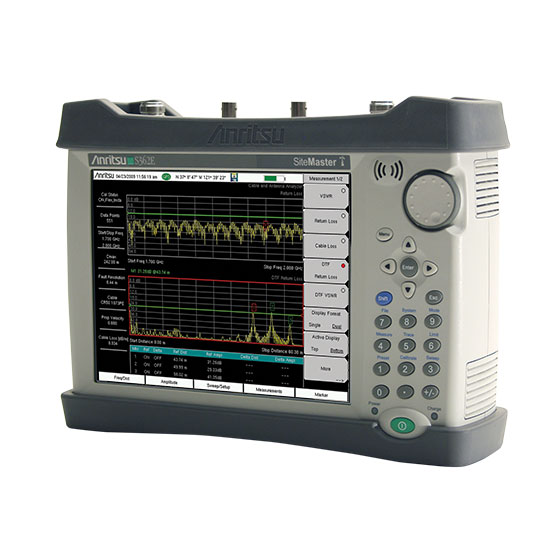

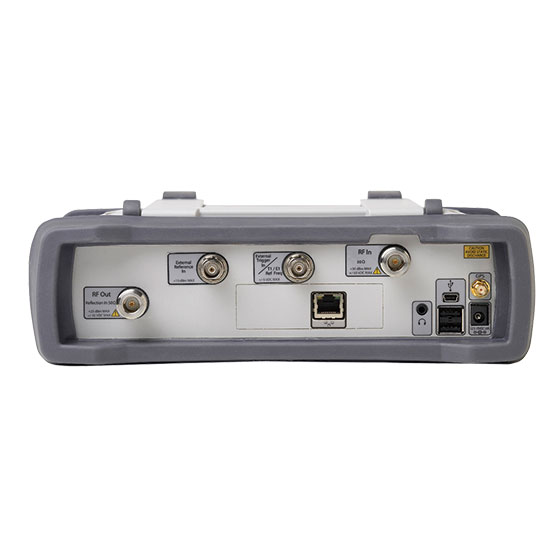

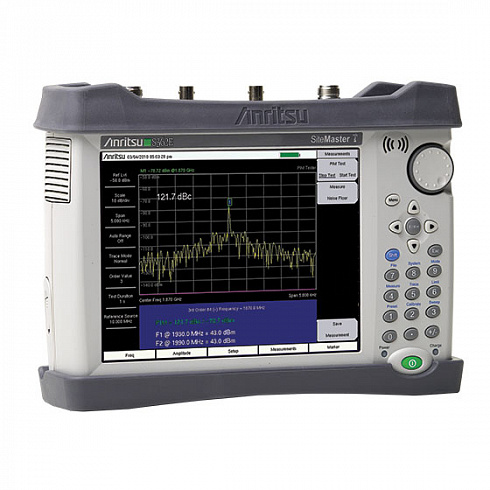

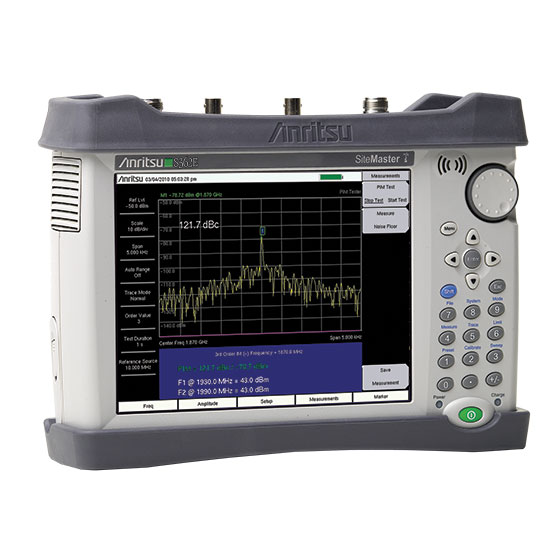

Портативные анализаторы кабелей и антенн Anritsu Site Master S36xE: S361E и S362E (+ Анализатор спектра с диапазоном частот от 2 МГц до 6 ГГц)
Подробнее
Описание
Site Master S361E и S362E просты в использовании, характеризуются широкой функциональностью и лучшим в своем классе соотношением цены и производительности. Анализаторы кабелей и антенн Site Master предназначены для работы в наиболее тяжелых полевых условиях, что позволяет увеличивать вашу производительность и превращать традиционное обслуживание «починка после неполадки» в модель, когда проблемы можно определить и устранить до того, как что-то выйдет из строя.
Кроме того, инструменты easyTest Tools™ позволяют опытным пользователям создавать, отправлять и выводить на экран рабочие инструкции для тестировщиков кабелей и антенн. Такие рабочие инструкции значительно облегчают жизнь начинающим специалистам по кабелям и антеннам. Прямые выгоды их использования заключаются в проведении более точных проверок, повторяемости результатов и меньшем проценте повторных проверок.
Вариант с радиочастотным интерфейсом общего пользования (CPRI) позволяет видеть сигналы восходящей и нисходящей линий связи через оптический канал CPRI в традиционном представлении РЧ спектра и спектрограммы.
S361E
Стандарт
- Анализатор кабелей и антенн: 2 МГц – 6 ГГц
- Обратные потери, КСВ, потери в фидере, расстояние до повреждения, диаграмма Вольперта-Смита, 1-портовая фаза
- Проверенное в полевых условиях исполнение: Четыре часа работы от аккумулятора, прочный, компактный, легкий, хорошо читаемый при дневном свете дисплей
- Подключение через USB, встроенная сенсорная клавиатура
- Простое в использовании меню пользовательского интерфейса с управлением через сенсорный экран
- Стандартная гарантия на три года (гарантия на аккумулятор один год)
Варианты
- 2-портовые измерения передачи
- Встроенный тройник смещения
- Ethernet
- Измеритель мощности высокой точности, GPS
- Измерения радиочастотного интерфейса общего пользования
S362E
Особенности анализатора кабелей и антенн
- Измерения: Обратные потери, КСВ, потери в фидере, расстояние до повреждения, фаза
- 2-портовые измерения передачи: Высокая/низкая мощность
- Скорость развертки: 1 мсек на точку измерения, стандартная
- Дисплей: Единый или двойной сенсорный дисплей для измерений
- Калибровка: OSL, InstaCal и FlexCal
- Тройник смещения: 32 В, внутренний
Особенности анализатора спектра и помех
- Измерения: Занимаемой ширины полосы частот, мощности канала, коэффициента мощности в соседнем канале, отношения мощности несущей к помехе, маски спектрального излучения
- Анализатор помех: Спектрограмма, мощность сигнала, показатель уровня принимаемого сигнала (RSSI), идентификатор сигнала
- Динамический диапазон: > 95 дБ при разрешении по полосе пропускания 10 Гц
- Средний уровень собственных шумов: -152 дБмВт при разрешении по полосе пропускания 10 Гц
- Фазовый шум: не более -100 дБн/Гц при смещении на 10 кГц при 1 ГГц
- Точность частоты: < ±50 ппм с включенным GPS
Стандарт
- Анализатор кабелей и антенн: 2 МГц – 6 ГГц
- Анализатор спектра: 9 кГц – 6 ГГц
- Обратные потери, потери в фидере, КСВ, расстояние до повреждения, диаграмма Вольперта-Смита, 1-портовая фаза
- Проверенное в полевых условиях исполнение: Четыре часа работы от аккумулятора, прочный, компактный, легкий, хорошо читаемый при дневном свете дисплей
- Простое в использовании меню пользовательского интерфейса с управлением через сенсорный экран
- Подключение через USB, встроенная сенсорная клавиатура
- Стандартная гарантия на три года (гарантия на аккумулятор один год)
Варианты
- 2-портовые измерения передачи
- Встроенный тройник смещения
- Ethernet
- Управляемая развертка
- Генератор незатухающего сигнала
- Анализатор помех с функцией создания карты помех
- Измеритель мощности высокой точности
- Создание карты покрытия, устройство опроса каналов, GPS, анализатор AM/FM/PM
- Измерения радиочастотного интерфейса общего пользования
Комплектация
- 2000-1654-R | Мягкий кейс для переноски
- 2000-1691-R | Стилус
- 40-187-RAC | DC адаптер питания
- 806-141-R | Автомобильный адаптер питания, 12 В, 60 Вт
- 3-2000-1498 | USB A/5-pin мини-B кабель, 10 футов/305 см
Характеристики
| Анализатор АФУ | |
| Измерения | |
| Измерения |
КСВН Обратные потери Потери в кабеле Расстояние до неоднородности - Обратные потери Расстояние до неоднородности - КСВН Однопортовое измерение фазы коэффициента отражения Круговая диаграмма полных сопротивлений (диаграмма Смита) |
| Параметры настройки | |
| Экран измерения Частота | Одно/Два измерения на экране с независимыми маркерами Начальная/конечная, стандарт сигнала, запуск калибровки |
| Расстояние до неоднородности | Начало/конец, помощь в определении расстояния до неоднородности, единицы (метры/футы), потери в кабеле, скорость распространения, кабель, обработка методом окна |
| Обработка методом окна | Формат: прямоугольный, номинальный боковой лепесток, низкий боковой лепесток, минимальный боковой лепесток |
| Амплитуда | Автоматическая установка верхнего и нижнего уровня вручную или автоматически, полная шкала |
| Развертка | Запуск/удержание, однократная/непрерывная, устойчивость к ВЧ помехам (высокая/низкая), точки отсчета, усреднение/сглаживание, выходная мощность (высокая/низкая) |
| Точки отсчета | 137, 275, 551, 1102, 2204 |
| Маркеры | Маркеры 1-6 (Вкл/Выкл), дельта-маркеры 1-6 (вкл/выкл), маркер на максимальное/минимальное значение, таблица маркеров |
| Траектории | Вызов, копирование в память экрана, математические операции над траекториями отключены, траектория ± память, наложение траекторий |
| Ограничительная линия | Вкл/выкл, односегментная, многосегментная линия (41), сигнализация нарушения ограничения, сброс |
| Калибровка | Запуск калибровки, тип калибровки (стандартная/FlexCal™) |
| Сохранение/ Вызов | Настройки, измерения, копии экранов в формате Jpeg (только сохранение) |
| Частота | |
| Частотный диапазон | 2 МГц ... 4 ГГц (S331E, S332E), 2 МГц ... 6 ГГц (S361E, S362E) |
| Отн. погрешность частоты | ≤ ±2∙10-6 при 25 °C |
| Разрешение по частоте | 1 кГц, (низкий уровень устойчивости к ВЧ помехам) 100 кГц, (высокий уровень устойчивости к ВЧ помехам) |
| Выходная мощность | |
| Высокий уровень | 0 дБм, тип. |
| Низкий уровень | -30 дБм, тип. |
| Помехоустойчивость | |
| В канале | + 17 дБм на частотах >1,0 МГц от частоты несущей |
| В частотной точке | 0 дБм в пределах ±10 кГц от частоты несущей |
| Скорость измерения | |
| Обратные потери | <1,00 мс/точка отсчета, низкий уровень устойчивости к ВЧ помехам, тип. |
| Расстояние до неоднородности | <1,25 мс/точка отсчета, низкий уровень устойчивости к ВЧ помехам, тип. |
| Обратные потери | |
| Диапазон измерения | 0,60 дБ |
| Разрешение | 0,01 дБ |
| КСВН | |
| Диапазон измерения | 1,65 |
| Разрешение | 0,01 |
| Потери в кабеле | |
| Диапазон измерения | 0,30 дБ |
| Разрешение | 0,01 дБ |
| Расстояние до неоднородности | |
| Вертикальная шкала - Обратные потери | 0,60 дБ |
| Вертикальная шкала - КСВН | 1,65 |
| Разрешение по расстоянию (метры) | (1.5 ∙108 ∙ vp)/∆F (vp = постоянная скорости распространения, ∆F = (F2 - F1) в Гц |
| Горизонтальная шкала (метры) | 0... [(к-во точек отсчета - 1) ∙ разрешение по расстоянию], - максимальное значение 1500 м |
| Измерения | |
| Измерения в «умном» режиме | Напряженность поля (использование таблиц калибровки антенн - измерение дБм/м2 или дБмВ/м) Занимаемая полоса (измерение 99% - 1% канала мощности сигнала) Мощность в канале (измерение общей мощности в указанной занимаемой полосе) Коэффициент мощности по соседнему каналу Демодуляция АМ/ЧМ/однополосная (широкая/узкая ЧМ, верхняя боковая полоса и нижняя боковая полоса), (только аудио выход) Отношение мощности несущей к уровню помехи |
| Параметры настройки | |
| Частота | Центральная/начальная/конечная, полоса обзора, шаг частоты, стандарт сигнала, номер канала, приращение канала |
| Амплитуда | Опорный уровень, шкала, уровень ослабления, автоматическое ослабление, смещение опорного уровня, включение/выключение предусилителя, детектирование |
| Полоса обзора | Полоса обзора, увеличение/уменьшение полосы обзора 1-2-5, полная полоса обзора, нулевая полоса обзора, возврат к предыдущему значению |
| Полоса пропускания (RBW) | RBW, автоматическая установка RBW, полоса видеосигнала (VBW), автоматическая установка VBW, RBW/WBW, полоса обзора/полоса пропускания |
| Файл Сохранение/Вызов | Сохранение, вызов, удаление, управление директориями Настройки, измерения, ограничительные линии, копии изображений на экране в формате Jpeg (только сохранение), сохранение после события |
| Сохранение после события | Пересечение ограничительной линии, завершение развертки, сохранение с последующей остановкой, сброс включенных режимов |
| Удаление Управление | Выбранный файл, все измерения, все файлы режима, все содержимое Метод сортировки (название/тип/дата), по возрастанию/убыванию, сохранение во внутреннюю |
| директориями Опции применения | память/на носитель USB, копирование, форматирование USB Источник напряжения смещения (вкл/выкл), импеданс (50 Ω, 75 Ω, другой) |
| Функции развертки | |
| Развертка | Однократная/непрерывная, ручной запуск, сброс, детектирование, минимальное время развертки, тип запуска, ждущая развертка от триггера (см. Опцию 0090) |
| Детектирование Запуск | Пик, среднеквадратичный, отрицательный, выборка, квазипиковый Свободный запуск, внешний сигнал, видео, изменение положения, ручной |
| Функции траектории | |
| Траектории | До трех траекторий (А, В, С), отображение/скрытие, удерживание/постоянное выполнение, операции с траекториями А/В/С |
| Операции с траекторией А | Нормальное отображение, удержание максимального значения, удержание минимального значения, среднее, количество траекторий для усреднения, (всегда является текущей траекторией) |
| Операции с траекторией В | A→B, B← →C, удержание максимального значения, удержание минимального значения |
| Операции с траекторией С | А→C, B← →C, удержание максимального значения, удержание минимального значения, А - В → C, B - A → C, относительно опорного значения (дБ), шкала |
| Функции маркеров | |
| Маркеры | Маркеры 1-6, каждый с дельта-маркером, или опорное значение маркера 1 с 6-ю дельтамаркерами, таблица маркеров (вкл/выкл), отключение всех маркеров |
| Типы маркеров | Стиль (фиксированный/следящий), маркер шума, маркер частотомера |
| Автоматическое позиционирование маркеров | Поиск пика, следующий пик (вправо/влево), порог пика %, установка маркера на канал, установка частоты маркера в качестве центральной, установка дельта-маркера на полосу обзора, установка маркера на опорный уровень |
| Таблица маркеров | Частота и уровень маркеров 1-6, относительное положение дельта-маркеров по частоте и уровню |
| Функции ограничительных линий | |
| Ограничительные линии | Верхняя/нижняя, вкл/выкл, редактирование, перемещение, огибающая, дополнительные возможности, сигнализация превышения, ограничение по умолчанию |
| Редактирование ограничительных линий | Частота, амплитуда, добавить точку, добавить вертикаль, удалить точку, следующая точка влево/вправо |
| Перемещение ограничительной линии | На текущую центральную частоту, перемещение на установленную величину в дБ или Гц, на маркер 1, смещение от маркера 1 |
| Ограничительная огибающая | Создание огибающей, обновление амплитуды, точки (41 макс), смещение, квадратная/наклонная форма |
| Дополнительные возможности ограничительных линий | Тип (абсолютная/относительная), зеркальное отражение, сохранение/вызов |
| Частота | |
| Частотный диапазон | 100 кГц ... 4 ГГц (S332E), 100 кГц ... 6 ГГц (S362E) (возможность использовать до 0 Гц) |
| Максимальный уровень непрерывного входного сигнала | +26 дБм |
| Разрешение настройки | 1 Гц |
| Опорная частота | Дрейф: ±1.0∙10-6 за год Отн. погрешность: ±1.5∙10-6 (25 °C ±25 °C) + дрейф, < ±50∙10-9 с включенным GPS |
| Полоса обзора | 10 Гц ... 4 ГГц, включая нулевую полосу обзора (S332E), 10 Гц ... 6 ГГц, включая нулевую полосу обзора (S362E) |
| Время развертки | Минимум 100 мс, 10 мкс ... 600 секунд в нулевой полосе обзора |
| Точность времени развертки | ±2% в нулевой полосе обзора |
| Полоса пропускания | |
| Полоса пропускания (RBW) | 10 Гц ... 3 МГц в последовательности 1-3 ±10% (макс. 1 МГц в нулевой полосе обзора) (полоса пропускания -3 дБ) |
| Полоса видеосигнала (VBW) | 1 Гц ... 3 МГц в последовательности 1-3 (полоса пропускания -3 дБ) (выбирается автоматически или вручную) |
| Полоса пропускания с квазипиковым детектированием | 200 Гц, 9 кГц, 120 кГц (полоса пропускания -6 дБ) |
| Полоса видеосигнала с квазипиковым детектирован ием | Автоматическая настройка полосы видеосигнала включена, полоса пропускания/полоса видеосигнала = 1 |
| Двухпортовые измерения коэффициента передачи (Опция 0021) | |
| Частота | |
| Частотный диапазон | 2 МГц ... 4 ГГц (S331E, S332E), 2 МГц ... 6 ГГц (S361E, S362E) |
| Разрешение по частоте | 10 Гц |
| Выходная мощность | |
| Высокая | 0 дБм, тип. |
| Низкая | -30 дБм, тип. |
| Динамический диапазон | |
| 2 МГц ... 4 ГГц | 80 дБ |
| >4 ГГц ... 6 ГГц | 70 дБ |
| Опции применения | Источник напряжения смещения (вкл/выкл), Импеданс (50 Q, 75 Q, другой) |
| Источник напряжения смещения (Опция 0010) | |
| Настройка | Вкл/выкл, напряжение, ток (низкий/высокий) |
| Диапазон напряжения | + 12 ... +32 В |
| Ток (низкий/высокий) | 250 мА/450 мА, скорость нарастания 1 A за 100 мс |
| Разрешение | 0,1 В |
| Приемник GPS (Опция 0031) (Антенна приобретается отдельно, № 2000-1528-R) | |
| Настройка | Вкл/выкл, напряжение антенны 3,3/5,0 В, GPS Info |
| Время GPS/Индикатор местоположения | Отображение времени, широты, долготы и высоты над уровнем моря Время, широта, долгота и высота над уровнем моря с сохранением траектории |
| Точность ВЧ при подключенной антенне GPS | Анализатор спектра, анализатор интерференций, генератор синусоидального сигнала <±50∙10-9 при включенном GPS, через 3 минуты после нахождения спутников в выбранном режиме |
| Разъем | SMA, гнездо |
| Оптический модуль измерения расстояния до неоднородности (№ ODTF-1) | |
| Длина волны | 1550 нм, тип. |
| Тип волокна | Одномодовое |
| Разрешение события | 10,2 см максимум, или 150/(n∙∆F), ∆F в МГц, n - IOR |
| Горизонтальная шкала | 1020 м максимум, или (#dp-1)∙разрешение события |
| Оптический динамический диапазон | 30 дБ |
| Оптическая выходная мощность | 3 дБм, тип. |
| ВЧ-разъем | N(m) |
| Оптический разъем | FC/APC |
| Спецификация | 11410-00478 (полные технические данные) |
Документы
Anritsu S33xE S36xE Спецификация
668.5 Кб
Описание
| Опции | Описание |
| S361E-0021 S362E-0021 | 2-х портовые измерения коэффициента передачи |
| S361E-0010 S362E-0010 | Инжектор питания постоянного тока (требуется опция 21 для S331E /S361E) |
| S361E-0019 S362E-0019 | Прецизионный измеритель мощности (требуется внешний преобразователь мощности) |
| S362E-0029 | Измеритель мощности |
| S362E-0025 | Анализатор интерференции (рекомендуется опция 31) |
| S362E-0027 | Сканер каналов |
| S362E-0028 | Генератор сигнала (требуется набор генератора сигнала, P/N 69793) |
| S361E-0031 S362E-0031 | GPS приемник (требуется антенна) |
| S362E-0090 | Стробированная развертка |
| S361E-0413 S362E-0413 | Ethernet соединение |
| S362E-0431 | Измерение радиопокрытия с привязкой к карте (требуется опция 31) |
| S362E-0444 | Измерения электромагнитной напряженности поля (требуется Anritsu изотропная антенна) |
| S362E-0509 | Анализатор АМ/ЧМ/ФМ |
| S362E-0752 | CPRI LTE РЧ измерения (требуется опция 759) |
| S362E-0753 | OBSAI LTE РЧ измерения (требуется опция 759) |
| S362E-0759 | РЧ измерения через оптоволокно (требуется опция 752 или 753) |
| S362E-0098 | Стандартная калибровка - ISO17025 и ANSI/NCSL Z540-1 |
| S362E-0099 | Премиум калибровка - ISO17025 и ANSI/NCSL Z540-1 + тестовые данные и погрешности. |
| MA24105A | Направленный измеритель мощности, USB-интерфейс, 350 МГц - 4 ГГц, +3 дБм - +51,76 дБм |
| MA24106A | Измеритель мощности нагрузочного типа, 50 МГц - 6 ГГц, +23 дБм - -40 дБм |
| MA24108A | СВЧ USB Измеритель мощности нагрузочного типа, 10 МГц - 8 ГГц, +20 дБм - -40дБм |
| MA24118A | СВЧ USB Измеритель мощности нагрузочного типа, 10 МГц - 18 ГГц, +20 дБм - -40дБм |
| MA24126A | Микроволновый USB Измеритель мощности10 МГц - 26 ГГц, +20 дБм - -40дБм |
| MA24208A | Микроволновый USB Измеритель мощности 10 МГц - 8 ГГц, +20 дБм - -60дБм |
| MA24218A | Микроволновый USB Измеритель мощности 10 МГц - 18 ГГц, +20 дБм - -60дБм |
| MA24330A | Микроволновый CW USB Измеритель мощности 10 МГц - 33 ГГц, +20 дБм - -70дБм |
| MA24340A | Микроволновый CW USB Измеритель мощности 10 МГц - 40 ГГц, +20 дБм - -70дБм |
| MA24350A | Микроволновый CW USB Измеритель мощности 10 МГц - 50 ГГц, +20 дБм - -70дБм |
| MA25100A | Индикатор РЧ-мощности |
| OSLN50A-8 | Калибровочный комплект N(m), 0 - 8 ГГц, 50 Ом |
| OSLNF50A-8 | Калибровочный комплект N(f), 0 - 8 ГГц, 50 Ом |
| SM/PL-1 | Прецизионная Нагрузка, N(m), 42 дБ, 6.0 ГГц, 50 Ом |
| SM/PLNF-1 | Прецизионная Нагрузка, N(f), 42 дБ, 6.0 ГГц, 50 Ом |
Модели
| Модели | Описание |
| S362E | Анализатор кабелей и антенн Site Master (2 МГц - 6 ГГц) + Анализатор спектра с диапазоном частот от 2 МГц до 6 ГГц |
| S361E | Анализатор кабелей и антенн Site Master (2 МГц - 6 ГГц) |
