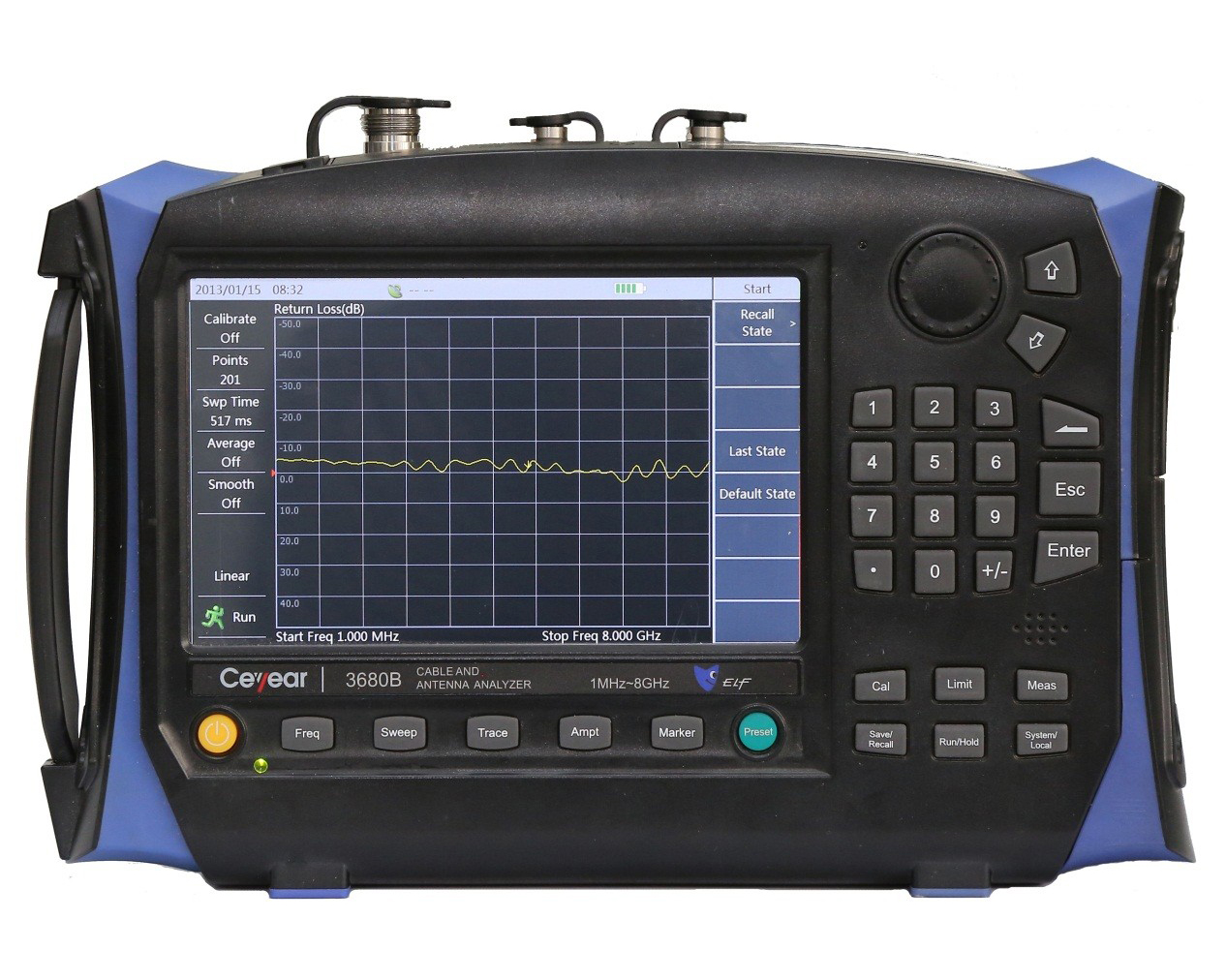

Применяя передовые технологии, такие как гибридный интеграционный дизайн радиочастотной схемы и цифровой схемы, широкополосное смешивание основных волн, цифровая обработка ПЧ, интеллектуальное управление питанием, анализатор кабелей и антенн 3680 A / B обладает преимуществами высокой скорости, высокой точности, компактности, легкости, питания от батареи, работы с сенсорным экраном, автоматического регулировка яркости подсветки. Помимо проверки КСВН, обратных потерь, характеристического сопротивления и фазы, он также может точно определять места неисправностей.
Анализатор кабелей и антенн 3680A / B разработан для тестирования на месте, который в основном используется для тестирования кабельно-антенной системы на различных базовых станциях связи, включая транкинг, GSM, PCS / DCS, CDMA, GPRS, WCDMA, CDMA2000, TD-SCDMA, LTE и пейджинговую систему.
Во время установки, калибровки и текущего обслуживания кабельно-антенной системы анализатор кабелей и антенн может помочь пользователям быстро оценить состояние линии передачи и антенной системы, повысить эффективность обслуживания работающих базовых станций и ускорить установку и калибровку новых базовых станций. Кроме того, он также может быть использован для проверки параметров отражения радиочастотных устройств и компонентов в научных исследованиях, обучении и производстве.
ФУНКЦИИ И ОСОБЕННОСТИ
- Поддержка нескольких измерений. 3680A/B поддерживает 7 измерений: обратные потери, КСВН, потери кабеля, обратные потери DTF, DTF VSWR, диаграмма Смита, фаза. И он может проводить комплексное измерение и диагностику неисправностей на кабельной и антенной системе.
- Работа с сенсорным экраном. Инструмент оснащен 7-дюймовым сенсорным ЖК-дисплеем. Помимо работы с меню, пользователи также могут установить параметры, щелкнув всю отображаемую информацию на сенсорном экране.
- Скольжение пальцем для переключения типов измерений
- Двойное окно. Каждое окно может отображать различные типы измерений с функцией независимого производителя.
- Список развертки. Инструмент поддерживает функцию развертки списков. Одновременно можно измерить несколько частотных сегментов, и каждый сегмент развертки может быть установлен с различными точками и частотным диапазоном. Редактировать список удобно: непосредственно щелкните параметры, которые нужно отредактировать. Каждый сегмент можно открыть или закрыть с помощью настройки "Вкл/Выкл".
- Мастер измерений. Ииллюстрирует этапы работы типичных измерений, чтобы помочь пользователям завершить измерение, и помогает им быстро ознакомиться с работой прибора.
- Данные Se/Recall. Чтобы получить следы измерения или состояние, флэш-память внутри прибора, SD-карта и USB-устройство доступны на выбор.
- Встроенная электронная калибровка. 3680A имеет встроенный электронный калибровочный комплект для реализации операции "один клик" без какого-либо внешнего подключения.
- Измерение мощности. Предусмотрена опция измерения мощности, которая может осуществлять точное измерение мощности наряду с внешними датчиками мощности.
- Устойчив к ветру и песку. Инструмент подходит для эксплуатации в полевых условиях с его устойчивостью к песку, пыли, ударам и вибрации.
- Несколько режимов отображения. Инструмент имеет несколько режимов отображения и функцию регулировки яркости экрана, что может предложить лучший результат отображения в различных средах.
- GPS. Прибор имеет встроенный GPS-приемник, с помощью которого пользователи могут получать информацию о текущем местоположении через внешнюю GPS-антенну.
- Аккумулятор большой емкости. Встроенная литий-ионная аккумуляторная батарея большой емкости может поддерживать работу 3680A для работы 8 часов и 3680B для работы 4 часа. Замена батареи проста и удобна.
- Программное обеспечение для удаленной работы и инструментов. Прибор может быть подключен к ПК через USB или сетевой интерфейс для удаленной работы. Программное обеспечение для инструментов также предоставляется для анализа данных, сбора данных в режиме реального времени и кривой Se & Recall. Перетаскивание Bytrace и сравнение, трассировки из разных окон могут быть перемещены в одно и то же окно для математических операций.
ТИПИЧНЫЕ ПРИЛОЖЕНИЯ
Измерение производительности и обслуживание кабельно-антенной системы
Анализатор кабелей и антенн 3680A/B разработан для ежедневного измерения и обслуживания кабельно-антенной системы, которая может осуществлять измерение КСВН, обратных потерь, потерь кабеля и т. д. Он имеет уникальную технику FDR, и с функциями Distance-to-Fault (DTF) VSWR и Distance-to-Fault (DTF) он может точно обнаружить даже крошечные проблемы и, таким образом, устранить потенциальные риски. Во время установки, калибровки и текущего обслуживания кабельно-антенной системы анализатор кабелей и антенн 3680A/B может помочь пользователям быстро оценить состояние системы линий передачи и питания, что может повысить эффективность обслуживания работающих базовых станций и ускорить установку и калибровку новых базовых станций. Анализатор кабелей и антенн 3680A/B предлагает несколько режимов измерения для измерения потерь кабеля, обратных потерь и КСВН кабелей.

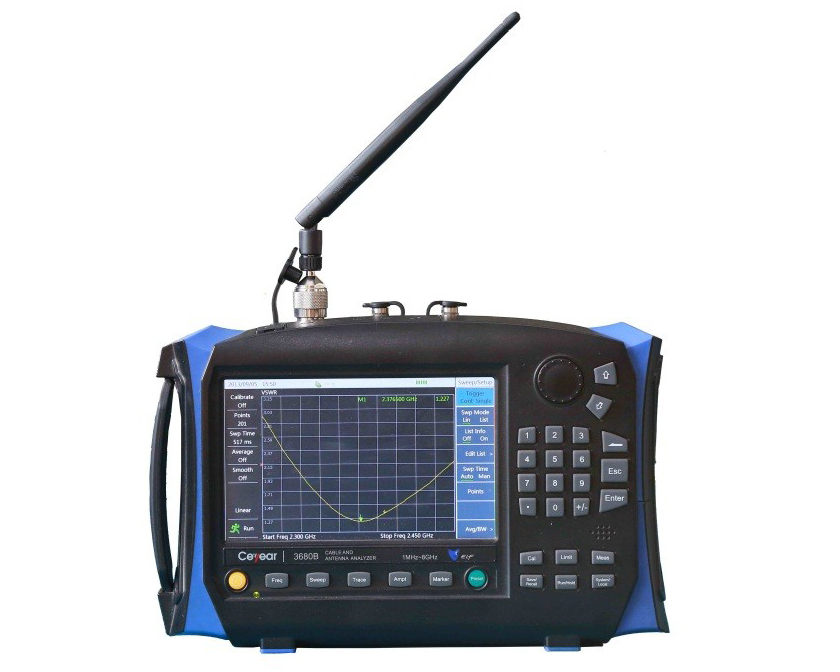

Измерение производительности кабеля и антенны
Анализатор кабелей и антенн 3680A/B предлагает несколько режимов измерения для измерения потерь кабеля, обратных потерь и КСВН кабелей.
| Model | 3680A | 3680B |
| Frequency Range | 1MHz～4GHz | 1MHz～8GHz |
| Initial Frequency Error | ±2×10-6 (23℃) | ±2.5×10-6 (23℃) |
| Frequency Temperature Stability | ±1×10-6/10℃ (23℃) | ±1×10-6/10℃ (23℃) |
| Frequency Resolution | 1kHz | 1kHz |
| Directivity | ≥42dB (Mechanical Calibration) ≥35dB(Embedded Electronic Calibration) | ≥42dB（1MHz～6GHz） ≥36dB（6GHz～8GHz） |
| Source Match | ≥31dB (Mechanical calibration) | ≥31dB |
| Reflection Track | ±0.08dB (Mechanical calibration) | ±0.08dB |
| Battery Capacity | 8h (Without embedded calibration option, 70% brightness) 6h (With embedded calibration option) | 4h |
| Power Consumption | ≤15W (No battery charging) ≤54W (Battery charging) | ≤18W (No battery charging) ≤54W (Battery charging) |
| Sweep Time | 1ms/Frequency point (10kHz IF bandwidth) | |
| Power Adapter | AC Power: 110V (1±10％) or 220V (1±10％), 50Hz (1±5％) | |
| Size | 295mm (W)×205mm (H)×70mm (D) | |
| Weight | 2.5kg (With battery) | |
| Operating Temperature | -10℃～+50℃ | |
| Storage Temperature | -40℃～+70℃ | |
| Electromagnetic Compatibility | Conforms to Regulations of GJB3947A-2009 3.9.1 | |
| Test Port | Type N, Female | |
| 10MHz Input/output Port | BNC | |
| GPS Antenna Interface | BNC | |
| Опции | Описание |
| 3680A-001 | English Options |
| 3680A-002 | User Manual (in English) |
| 3680A-003 | User Manual (in Simplified Chinese) |
| 3680A-004 | Programming Manual (in Simplified Chinese) |
| 3680A-005 | Programming Manual (in English) |
| 3680A-006 | USB Power Measurement |
| 3680A-007 | 87230 USB CW Power Sensor 9 kHz - 6 GHz |
| 3680A-008 | 87231 USB CW Power Sensor 10 MHz - 18 GHz |
| 3680A-009 | 87232 USB CW Power Sensor 50 MHz - 26.5 GHz |
| 3680A-010 | 87233 USB CW Power Sensor 50 MHz - 40 GHz |
| 3680A-011 | Rechargeable Lithium-Ion Battery |
| 3680A-012 | Type N Male Calibration KitAV31101A DC - 18GHz |
| 3680A-013 | Type N Female Calibration Kit AV31101B DC - 18GHz |
| 3680A-014 | Type N Male Calibration KitAV20201A DC - 9GHz |
| 3680A-015 | Type N Female Calibration KitAV20201B DC - 9GHz |
| 3680A-016 | Functional Bag |
| 3680A-017 | Carrying Backpack |
| 3680A-018 | Transit Case |
| 3680A-019 | N-DIN Adapter L29/N-KJ-T |
| 3680A-020 | N-DIN AdapterL29/N-JJ-T |
| 3680A-021 | GPS Antenna |
| 3680A-022 | Low-Loss Cable N-JK (80cm) |
| 3680A-023 | Low-Loss Cable N-JJ (80cm) |
| 3680A-024 | Cat5e cable (2m) |
| 3680A-025 | MicroSD Class4 |
| 3680A-026 | Power Adapter |
| 3680A-027 | Embedded Electronic Calibration Kit |
| 3680A-028 | Economical Calibration Kits (Male) |
| Модели | Описание |
| 3680A | Cable & Antenna Analyzer 1 MHz — 4 GHz |
| 3680B | Cable & Antenna Analyzer 1 MHz — 8 GHz |
