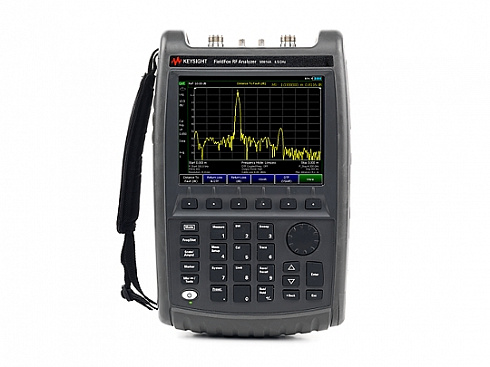

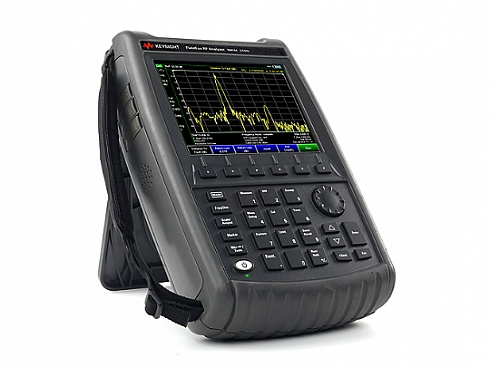

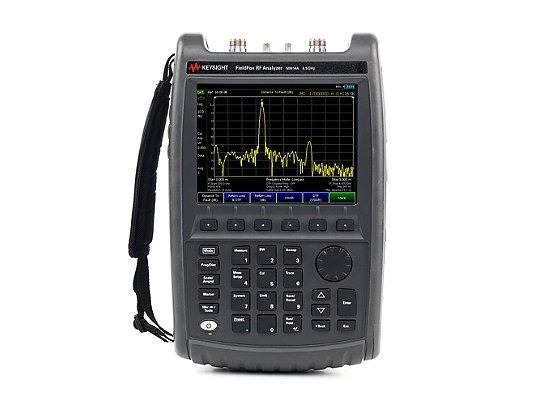

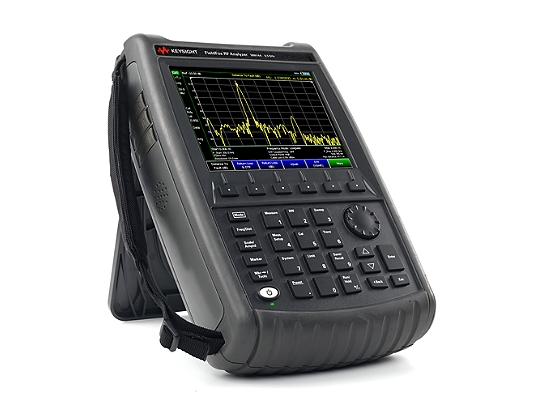

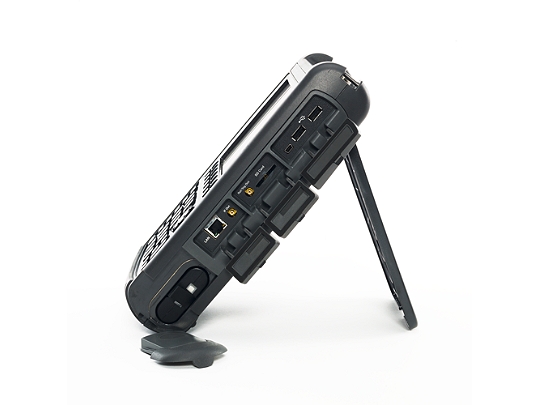

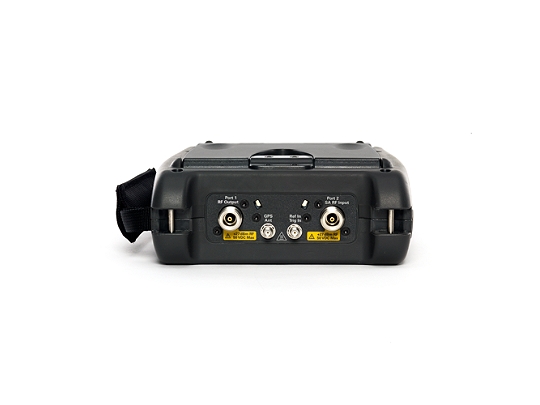

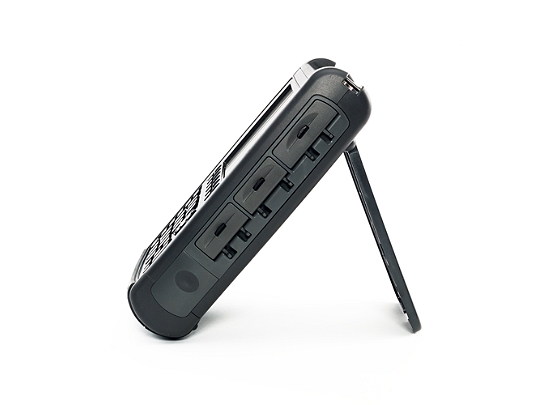

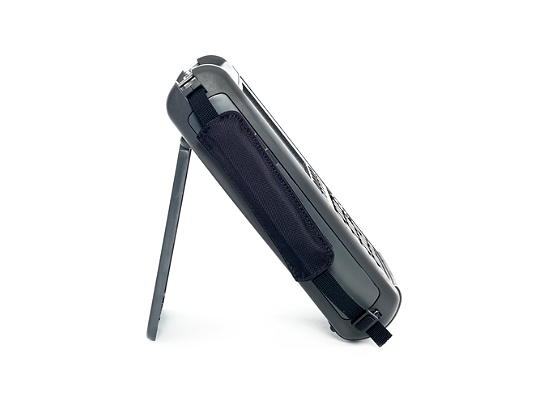

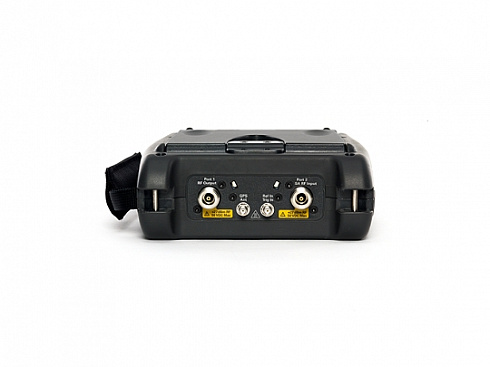

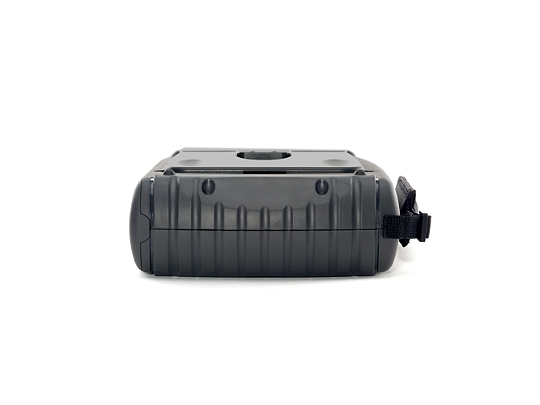

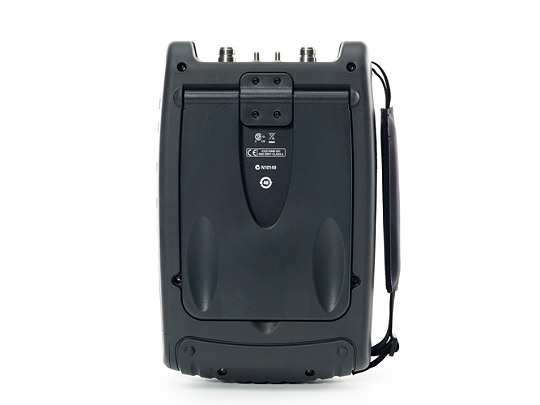

Портативные комбинированные ВЧ /СВЧ-анализаторы Keysight FieldFox серии B с диапазоном частот от 5 кГц до 54 ГГц
Подробнее
Описание
Портативные анализаторы Keysight FieldFox рассчитаны на эксплуатацию в самых тяжелых условиях благодаря прочной, но легкой конструкции и питанию от батарей. Они предназначены для измерения ВЧ-характеристик таких устройств, как кабели, антенны, фильтры, усилители, а также для анализа сигналов и спектра. Подобрав нужные опции и функции, на основе портативного анализатора FieldFox можно создать различные специализированные решения для тестирования антенно-фидерных устройств (АФУ), анализа сигналов, векторного анализа цепей (ВАЦ), анализа спектра в режиме реального времени, а также для анализа сигналов с цифровой модуляцией при тестировании по радиоэфиру. Анализаторы FieldFox всегда готовы к выполнению ВЧ-измерений, а благодаря гибкости настроек режимов работы они способны удовлетворить потребности как новичков, так и опытных пользователей.
«Комбинированные» анализаторы FieldFox серии B
Основа: анализатор антенно-фидерных устройств
- Полоса анализа: до 120 МГц
- Встроенный измеритель мощности
- Измерение параметров импульсов
- Сканер каналов
- Приемник GPS Анализатор спектра реального времени
- Поддержка программного обеспечения 89600 VSA
- Поддержка программного обеспечения Surveyor 4D
- Анализатор I/Q-сигналов
- Измерение коэффициента шума
- Тестирование по радиоэфиру оборудования LTE FDD/TDD и 5G
- Картографирование внутри и вне помещений
- Измерения напряженности электромагнитного поля (общие и 5G)
- Анализатор спектра
- Векторный анализатор цепей
- Измерения характеристик кабелей с помощью рефлектометрии во временной области (TDR)
Характеристики
| Model | Description | CAT and VNA frequency | SA frequency (useable to 5 kHz) | Test port connectors |
| N9913B | 4 GHz FieldFox RF analyzer | 30 kHz to 4 GHz | 9 kHz to 4 GHz | Type-N (f) |
| N9914B | 6.5 GHz FieldFox RF analyzer | 30 kHz to 6.5 GHz | 9 kHz to 6.5 GHz | Type-N (f) |
| N9915B | 9 GHz FieldFox microwave analyzer | 30 kHz to 9 GHz | 9 kHz to 9 GHz | Type-N (f) |
| N9916B | 14 GHz FieldFox microwave analyzer | 30 kHz to 14 GHz | 9 kHz to 14 GHz | Type-N (f) |
| N9917B | 18 GHz FieldFox microwave analyzer | 30 kHz to 18 GHz | 9 kHz to 18 GHz | Type-N (f) |
| N9918B | 26.5 GHz FieldFox microwave analyzer | 30 kHz to 26.5 GHz | 9 kHz to 26.5 GHz | 3.5 mm (m) |
| N9950B | 32 GHz FieldFox microwave analyzer | 300 kHz to 32 GHz | 9 kHz to 32 GHz | 2.4 mm (m) |
| N9951B | 44 GHz FieldFox microwave analyzer | 300 kHz to 44 GHz | 9 kHz to 44 GHz | 2.4 mm (m) |
| N9952B | 50 GHz FieldFox microwave analyzer | 300 kHz to 50 GHz | 9 kHz to 50 GHz | 2.4 mm (m) |
| N9953B | 54 GHz FieldFox microwave analyzer | 300 kHz to 54 GHz | 9 kHz to 54 GHz | 1.8 mm (m) |
Документы
Описание
| Опции | Описание |
| 010 | Векторный анализ электрических цепей во временной области |
| 030 | Дистанционное управление |
| 208 | Измерение мощности USB-преобразователем мощности относительно частоты |
| 209 | Расширенный анализ коэффициента передачи (функция ERTA) |
| 210 | Векторный анализ электрических цепей коэффициента передачи/отражения (S21/S11) |
| 211 | Векторный анализ электрических цепей коэффициента полный 2-х портовый (S21, S11, S12, S22) |
| 212 | 1-но портовые смешанные/балансные измерения S-параметров |
| 215 | TDR измерения кабельных линий |
| 233 | Анализатор спектра |
| 235 | Предусилитель |
| 236 | Анаизатор интерференции и спектрограмм |
| 238 | Функция временного стробирования в режиме анализатор спектра |
| 302 | Поддержка USB-преобразователей мощности |
| 307 | GPS-приемник |
| 308 | Векторный вольтметр |
| 309 | Перестраиваемый инжектор питания постоянного тока |
| 310 | Встроенный измеритель мощности |
| 312 | Сканер каналов |
| 330 | Импульсные измерения мощности |
| 350 | Анализатор спектра реального времени |
| 351 | I/Q анализатор |
| 355 | Аналоговая демодуляция |
| 356 | Измерение коэффициента шума |
| 352 | Картографирование внутри и вне помещений |
| 358 | Измерения напряженности электромагнитного поля |
| 360 | Измерение характеристик фазированных антенных решеток |
| 370 | Тестирование по радиоэфиру оборудования LTE FDD |
| 371 | Тестирование по радиоэфиру оборудования LTE TDD |
| 377 | Тестирование по радиоэфиру оборудования 5G TF |
| 378 | Тестирование по радиоэфиру оборудования 5G NR |
| B04 | Полоса анализа 40 МГц |
| B10 | Полоса анализа 120 МГц |
| 89601B | Программное обеспечение 89600 VSA |
| N6820ES | Программное обеспечение Surveyor 4D |
Модели
| Модели | Описание |
| N9913B | Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 4 ГГц |
| N9914B | Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 6,5 ГГц |
| N9915B | Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 9 ГГц |
| N9916B | Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 14 ГГц |
| N9917B | Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 18 ГГц |
| N9918B | Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 26,5 ГГц |
| N9950B | Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 32 ГГц |
| N9951B | Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 44 ГГц |
| N9952B | Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 50 ГГц |
| N9953B | Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 54 ГГц |
