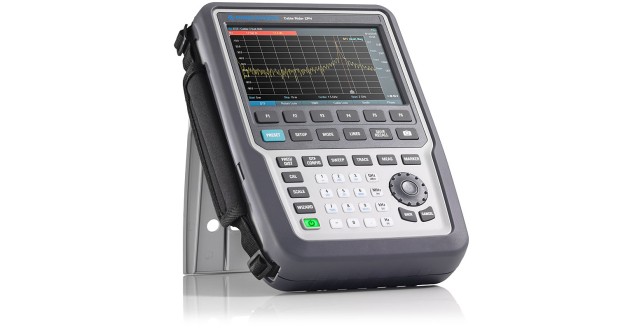

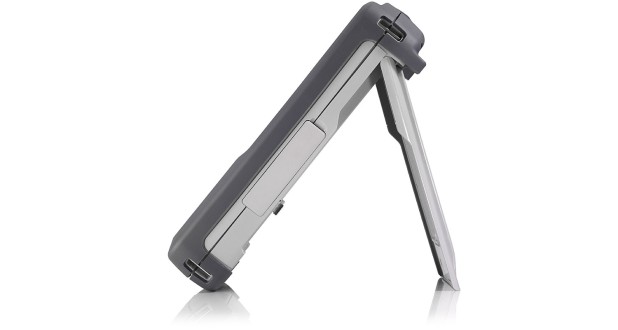

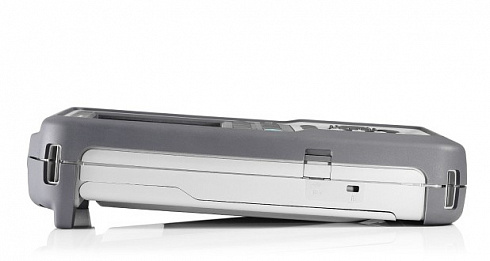

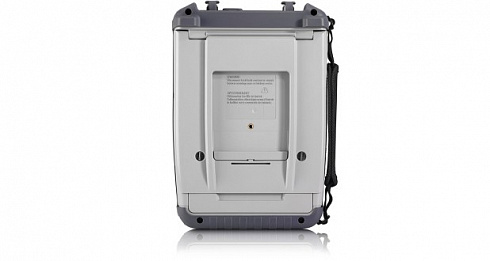

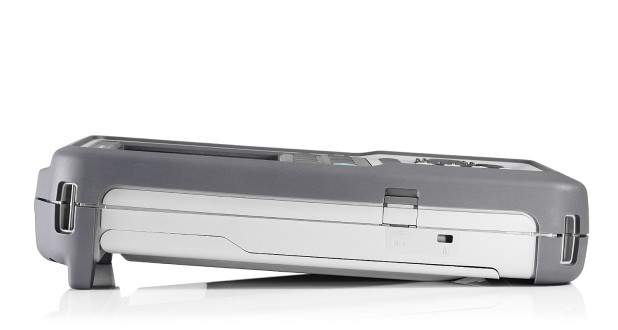

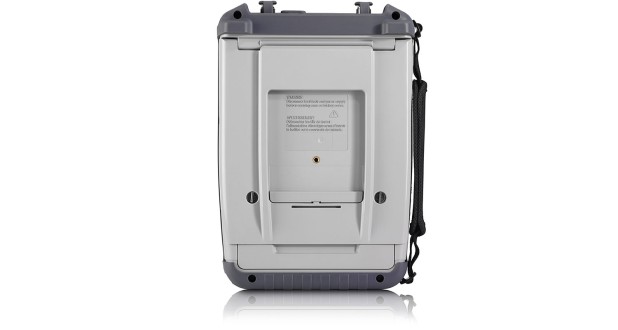

Анализатор антенн и кабелей Rohde&Schwarz Сable Rider ZPH с диапазоном частот от 2 МГц до 4 ГГц
Подробнее
Описание

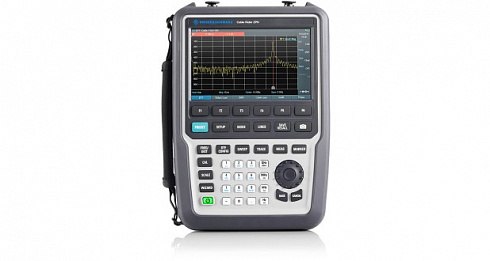

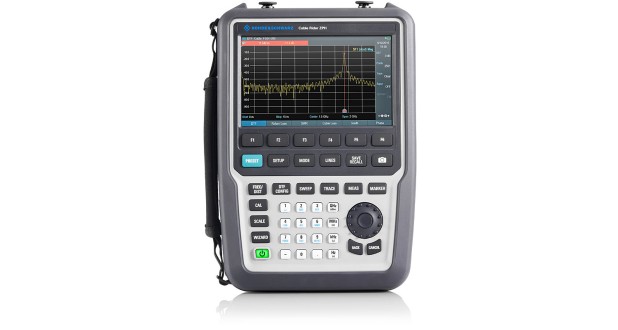

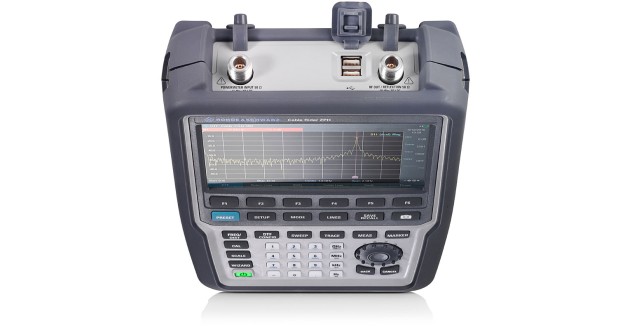

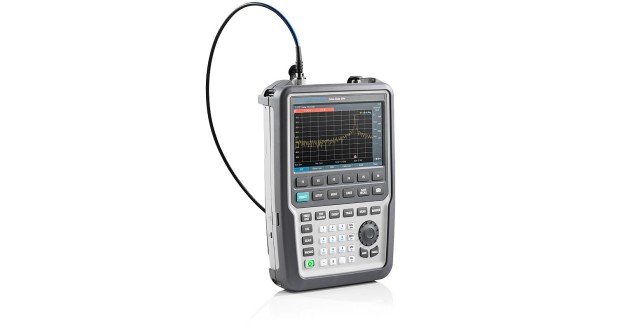

Rohde&Schwarz Cable Rider ZPH представляет собой однопортовый анализатор, обладающий всеми необходимыми базовыми измерительными функциями для монтажа и обслуживания антенных систем в полевых условиях. Его уникальные возможности обеспечивают проведение быстрых и эффективных измерений параметров кабелей и антенн. Удобный в использовании анализатор оснащен сенсорным экраном и клавиатурой с крупными клавишами.

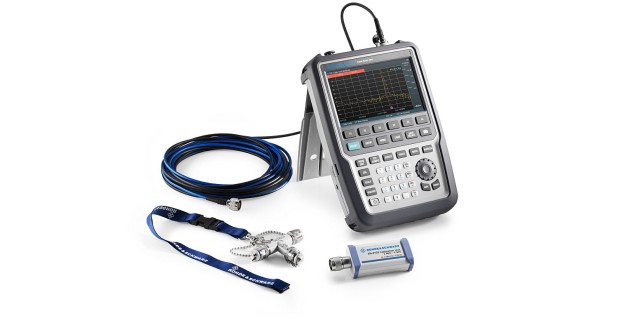

Анализатор не требует калибровки перед использованием. Он уже откалиброван с высокой точностью на заводе. Если возникнет необходимость калибровки для устранения влияния дополнительных кабелей или адаптеров, используемых для подключения анализатора к испытуемому устройству, блок автоматической калибровки ZN-Z103 выполнит её всего за один шаг.
Особенности:
- Диапазон частот от 2 МГц до 3 ГГц/4 ГГц, модернизация с помощью кода активации программной опции;
- Измерение расстояния до места повреждения (DTF), коэффициента отражения, КСВН и однопортовое измерение потерь в кабеле;
- Идеальный выбор для выездных измерений: 9-часовой ресурс работы аккумулятора, масса 2,5 кг, клавиатура с подсветкой, быстрое время загрузки, неотражающий дисплей, компактные размеры, защищенный корпус (IP51);
- Большой цветной сенсорный экран;
- Мастер измерений, ускоряющий процесс измерения и исключающий ошибки оператора;

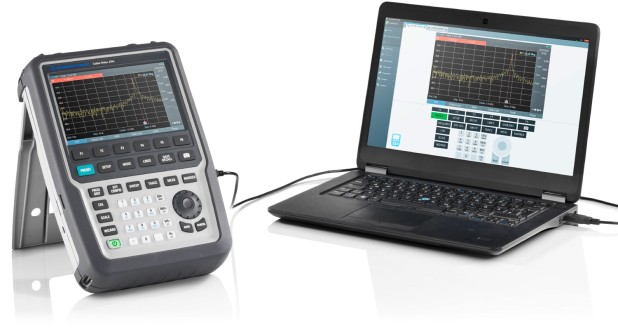

- Дистанционное управление с помощью приложений для Android или iOS;
- Простая и экономичная модернизация всех опций с помощью кода активации программной опции.
Характеристики
| Краткие технические характеристики | ||
| Диапазон частот | R&S®Cable Rider ZPH | от 2 МГц до 3 ГГц |
| с установленной опцией R&S®ZPH-B4 | от 2 МГц до 4 ГГц | |
| Разрешение по частоте | 1 Гц | |
| Отдельные виды измерений | коэффициент отражения (S11) | |
| однопортовое измерение потерь в кабеле | ||
| расстояние до места повреждения | ||
| Выходная мощность на порте | управляется ослаблением аттенюатора генератора | –10 дБмВт (ном.) |
| Максимально допустимый паразитный сигнал |
измерение = отражение (S11)/потери в кабеле/расстояние до места повреждения |
+17 дБмВт (ном.) |
| Количество точек измерения | выбираемое | от 101 до 2501 |
| Измерение коэффициента отражения S11 | ||
|
Эффективная направленность с использованием R&S®ZN-Z103 |
2 МГц ≤ f ≤ 4 ГГц (с установленной опцией R&S®ZPH-B4) |
> 42 дБ (ном.) |
| Скорость измерений | 0,3 мс/точку | |
| Форматы результатов | амплитуда, КСВН, амплитуда и расстояние до места по- вреждения, КСВН и расстояние до места повреждения | |
| Однопортовое измерение потерь в кабеле | ||
| Формат результатов | амплитуда | |
| Диапазон | выбираемый | 1/2/5/10/20/50/100/120/150 дБ |
| Анализ расстояния до места повреждения | ||
| Форматы результатов | коэффициент отражения (дБ), КСВН | |
| Разрешение определения повреждения | (1,5 м × 108 м × коэффициент замедления/полоса обзора) | |
| Максимальная длина кабеля | зависит от потерь в кабеле | 1500 м (ном.) |
| Максимально допустимые входные уровни | ||
| Постоянное напряжение | 50 В | |
| Непрерывная ВЧ мощность | порт 1 (вход измерителя мощности) | 30 дБмВт |
| порт 2 (вход рефлектометра) | 23 дБмВт | |
| Общие данные | ||
| Разрешение дисплея | WVGA | 800 × 480 пикселей |
| Аккумуляторная батарея (опция R&S®HA-Z306) | емкость | 72 Вт ч |
| напряжение | 11,25 В (ном.) | |
|
время работы с новым полностью заряженным аккумулятором |
9 ч | |
| Габариты | Ш × В × Г |
202 мм × 294 мм × 76 мм (8,0" × 11,6" × 3") |
| Масса | 2,5 кг | |
Документы
Описание
| Опции | Описание |
| R&S® ZPH-B4 | Расширение частотного диапазона тестера АФУ 3 ГГц - 4 ГГц |
| R&S® ZPH-B10 | GPS-поддержка |

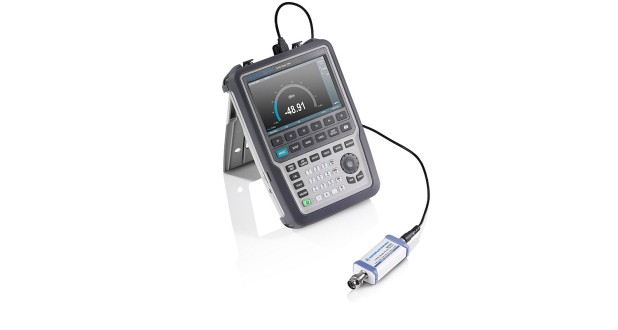

| R&S® ZPH-K9 | Поддержка преобразователей мощности |
| R&S® ZPH-K19 | Канальный измеритель мощности |
| R&S® ZPH-K29 | Импульсные измерения мощности с внешними преобразователями мощности |
| R&S® ZN-Z103 | Модуль 1-но портовой калибровки (Вилка) |
| R&S® FSH-Z29 | Комбинированный калибр. стандарт ХХ/КЗ/Нагрузка/50 Ом Нагрузка, 0 - 4 ГГц |

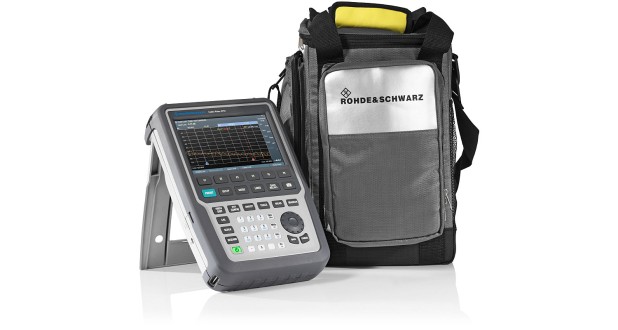

| R&S® HA-Z220 | Мягкий кейс для переноски |
| R&S® HA-Z303 | Зарядное устройство для R&S®HA-Z206 |
| R&S® HA-Z306 | Li-Ion АКБ 6,4 Ач |
| R&S® HA-Z211 | Запасной USB кабель |
| R&S® HA-Z210 | Запасной Ethernet кабель |
| R&S® HA-Z301 | Запасной адаптер питания |

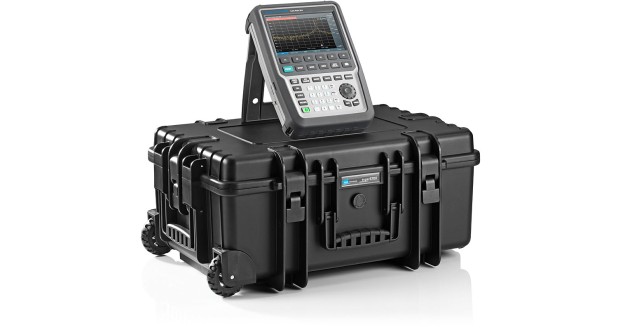

| R&S® HA-Z321 | Жесткий кейс |
| R&S® HA-Z322 | Чехол для переноски R&S®FPH или R&S®ZPH |
| R&S® FSH-Z320 | РЧ-кабель (длина: 1 м), 0 - 8 ГГц, армированный, N Вилка/N Розетка |
| R&S® FSH-Z321 | РЧ-кабель (длина: 3 м), 0 - 8 ГГц, армированный, N Вилка/N Розетка |
| R&S® RAM | Согласующее устройство, 50/75 Ом, L-секйия |
| R&S® RAZ.02 | Согласующее устройство, 50/75 Ом,последовательный резистор 25 Ом |
| R&S® FSH-Z38 | Согласующее устройство, 50/75 Ом, L-секция, N-BNC |
| R&S® RDL50 | Аттенюатор, 50 Вт 20 дБ, 50 Ом, 0 - 6 ГГц, N (f) - N (m) |
| R&S® RBU100.03 | Аттенюатор, 100 Вт 30 дБ, 50 Ом, 0 - 2 ГГц, N (f) - N (m) |
| R&S® FSH-Z14 | Направленный Преобразователь мощности, 25 МГц - 1 ГГц |
| R&S® FSH-Z44 | Направленный Преобразователь мощности, 200 МГц - 4 ГГц |
| R&S® NRP-Z211.02 | Универсальный преобразователь мощности, 10 МГц - 8 ГГц, 100 мВт, 2-path |
| R&S® NRP-Z221 | Универсальный преобразователь мощности, 10 МГц - 18 ГГц, 100 мВт, 2-path |
| R&S® NRP-Z81 | Широкополосный Преобразователь мощности, 50 МГц - 18 ГГц, 100 мВт |
| R&S® NRP-Z85 | Широкополосный Преобразователь мощности, 50 МГц - 40 ГГц, 100 мВт (2.92 мм) |
| R&S® NRP-Z86.40 | Широкополосный Преобразователь мощности, 50 МГц - 44 ГГц, 100 мВт (2.40 мм) |
| R&S® NRP8S | Трехдиодный Преобразователь мощностиs, 100 пВт - 200 мВт, 10 МГц - 8 ГГц |
| R&S® NRP18S | Трехдиодный Преобразователь мощностиs, 100 пВт - 200 мВт, 10 МГц - 18 ГГц |
| R&S® NRP33S | Трехдиодный Преобразователь мощностиs, 100 пВт - 200 мВт, 10 МГц - 33 ГГц |
| R&S® NRP40S | Трехдиодный Преобразователь мощностиs, 100 пВт - 200 мВт, 50 МГц - 40 ГГц |
| R&S® NRP50S | Трехдиодный Преобразователь мощностиs, 100 пВт - 200 мВт, 50 МГц - 50 ГГц |
| R&S® NRP18T | Термоэлектрический Преобразователь мощности, 300 нВт - 100 мВт, 0 - 18 ГГц |
| R&S® NRP33T | Термоэлектрический Преобразователь мощности, 300 нВт - 100 мВт, 0 - 33 ГГц |
| R&S® NRP40T | Термоэлектрический Преобразователь мощности, 300 нВт - 100 мВт, 0 - 40 ГГц |
| R&S® NRP50T | Термоэлектрический Преобразователь мощности, 300 нВт - 100 мВт, 0 - 50 ГГц |
| R&S® NRP67T | Термоэлектрический Преобразователь мощности, 300 нВт - 100 мВт, 0 - 67 ГГц |
| R&S® NRP110T | Термоэлектрический Преобразователь мощности, 300 нВт - 100 мВт, 0 - 110 ГГц |
| R&S® NRP6A | Средний Преобразователь мощности, 100 пВт - 200 мВт, 8 кГц - 6 ГГц |
| R&S® NRP18A | Средний Преобразователь мощности, 100 пВт - 200 мВт, 8 кГц - 18 ГГц |
| R&S® NRP-Z4.02 | USB кабель адаптер (пассивный), длина: 2 м, - соединяется с R&S®NRP-Zxx S/SN Преобразователь мощности - the R&S®Cable Rider ZPH |
| R&S® NRP-ZKU.02 | USB интерфейсный кабель, длина: 1.5 м, - соединяется с R&S®NRP-Zxx преобразователями - R&S®Cable Rider ZPH |
| R&S® FSH-Z144 | USB Кабель адаптер для R&S®FSH-Z14/R&S®FSH-Z44 |
