Описание

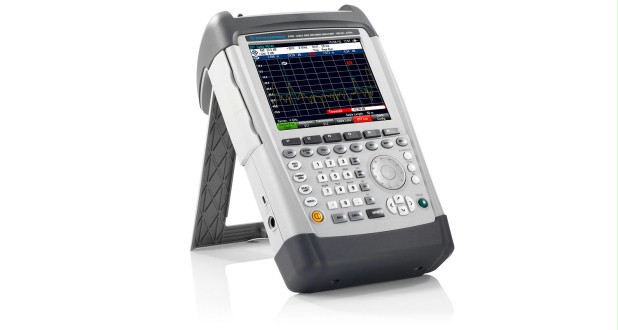

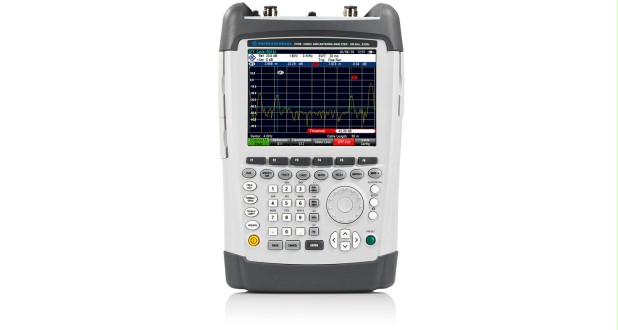

Анализатор кабелей и антенн R&S®ZVH представляет собой удобный и прочный прибор, предназначенный для работы в полевых условиях. Небольшой вес и простота эксплуатации делают этот прибор незаменимым для тех, кому требуется эффективный инструмент для монтажа и обслуживания антенных систем вне помещения.
Особенности и преимущества:
Установка антенных систем
- Измерения расстояния до места повреждения (DTF)
- Однопортовое измерение потерь в кабеле
- Измерение характеристик отражения
- Измерения характеристик передачи
- Встроенный источник напряжения постоянного тока
- Определение местоположения с помощью приемника GPS
- Заводская калибровка R&S®ZVH
Техническое обслуживание антенных систем
- Двухпортовый векторный анализ цепей
- Векторный вольтметр
- Измерения поглощаемой мощности и направленные измерения мощности
- Анализ импульсов с помощью широкополосных датчиков мощности
- Встроенный измеритель мощности канала
- Измерения во время анализа спектра
- Измерения спектрограмм
Удобство эксплуатации
- Составление протокола испытания всего за несколько шагов с использованием мастера R&S®ZVH
- Таблицы каналов для частотной настройки
- Оптимальное считывание результатов измерений в любой ситуации
- Работа на нескольких языках

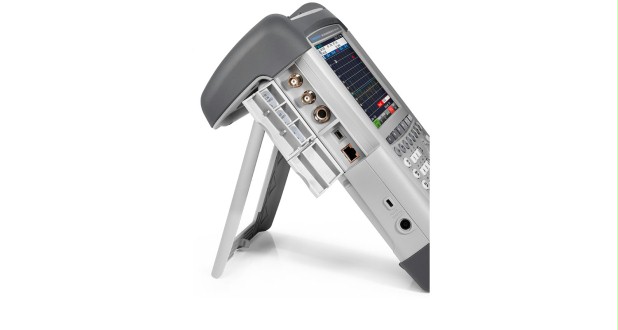

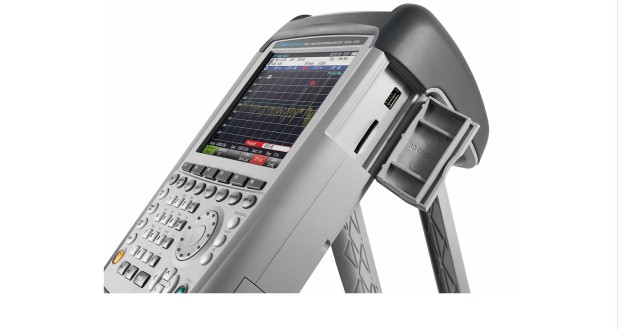

- Легко доступные и хорошо защищенные разъемы
Документация и дистанционное управление
- Программное обеспечение R&S®ZVHView для документирования результатов измерения
- Дистанционное управление через интерфейс USB или локальную сеть
Ключевые факты:
- Диапазон частот: от 100 кГц до 3,6 ГГц или 8 ГГц
- Динамический диапазон 100 дБ (тип.) для измерений развязки фильтров и антенн
- Заводская калибровка во всем диапазоне частот
- Встроенный инжектор питания постоянного тока для измерения активных компонентов, таких как усилители
- Опция измерителя мощности
- Сохранение результатов измерений на карту памяти SD или флеш-накопитель USB
- Удобство работы с прибором благодаря пользовательским программам для испытаний (мастер настройки измерений)
- Легко заменяемый литий-ионный аккумулятор, обеспечивающий до 4,5 часа автономной работы
- Прочный влагозащищенный корпус для напряженной работы в полевых условиях
- Удобный в обращении за счет малого веса (3 кг с батареей) и легкодоступных клавиш выбора функций
Характеристики
|
R&S®ZVH4 | R&S®ZVH8 | |
Диапазон частот | От 100 кГц до 3,6 ГГц | От 100 кГц до 8 ГГц | |
Стандартные измерительные функции |
измерение характеристик отражения, измерение расстояния до места повреждения, однопортовое измерение потерь в кабеле |
||
Выходная мощность (порт 1, порт 2) | От 0 дБмВт до –40 дБмВт (номинально), с шагом 1 дБ | ||
Максимально допустимый уровень паразитного сигнала | +17 дБмВт (номинально) | ||
Кол-во точек | 101, 201, 401, 601, 631, 801, 1001, 1201 | ||
Измерение расстояния до места повреждения (DTF) | |||
Режимы отображения | коэффициент отражения (дБ), КСВН | ||
Разрешение в метрах | (1,58 × коэффициент замедления / полоса обзора) | ||
Диапазон отображения по горизонтали | От 3 м до 1500 м | ||
Измерение характеристик отражения | |||
Коэффициент направленности | От 100 кГц до 3 ГГц (номинально) | > 43 дБ (номинально) | > 43 дБ (номинально) |
От 3 ГГц до 3,6 ГГц | > 37 дБ (номинально) | > 37 дБ (номинально) | |
От 3,6 ГГц до 6 ГГц | – | > 37 дБ (номинально) | |
От 6 ГГц до 8 ГГц | – | > 31 дБ (номинально) | |
Режимы отображения | с11, коэффициент отражения (дБ), КСВН, однопортовые потери в кабеле | ||
векторный анализатор цепей (R&S®ZVH-K42) |
с11, s22, амплитуда, фаза, амплитуда + фаза, диаграмма Смита, КСВН, коэффициент отражения, мρ, однопортовые потери в кабеле, электрическая длина, групповая задержка |
||
векторный вольтметр (R&S®ZVH-K45) |
амплитуда + фаза, диаграмма Смита | ||
Измерение характеристик передачи (R&S®ZVH-K39 or R&S®ZVH-K42) | |||
Динамический диапазон (S21, S12) | От 100 кГц до 300 кГц | > 50 дБ (номинально) | > 50 дБ (номинально) |
От 300 кГц до 2,5 ГГц | > 80 дБ, тип. 100 дБ | > 80 дБ, тип. 100 дБ | |
От 2,5 ГГц до 3,6 ГГц | > 70 дБ, тип. 90 дБ | > 70 дБ, тип. 90 дБ | |
От 3,6 ГГц до 6 ГГц | – | > 70 дБ, тип. 90 дБ | |
От 6 ГГц до 8 ГГц | – | > 50 дБ (номинально) | |
Режимы отображения |
измерение характеристик передачи (R&S®ZVH-K39) |
с21, амплитуда в дБ (потери, усиление) | |
векторный анализатор цепей (R&S®ZVH-K42) |
с21, с12, амплитуда (потери, усиление), фаза, амплитуда + фаза, электрическая длина, групповая задержка |
||
векторный вольтметр (R&S®ZVH-K45) |
амплитуда + фаза | ||
Источник напряжения постоянного тока (смещение по постоянному току, порт 1 и порт 2) | |||
Диапазон напряжения | внутренний источник напряжения | От +12 В до +32 В с шагом 1 В | |
Максимальная выходная мощность | 4 Вт (батарея), 10 Вт (питание переменного тока) | ||
Максим. ток | 500 мА | ||
Макс. напряжение | внешний источник напряжения | 50 В | |
Максим. ток | 600 мА | ||
Общие сведения | |||
Дисплей |
Цветной ЖК-дисплей 6,5" с разрешением VGA |
||
Время работы от аккумулятора | R&S®HA-Z204, 4,5 А•ч | до 3 ч | |
R&S®HA-Z206, 6,75 А•ч | до 4,5 ч | ||
Размеры (Ш × В × Г) |
194 мм × 300 мм × 69 мм (144 мм), 7,6 дюйма × 11,8 дюйма × 2,7 дюйма (5,7 дюйма) |
||
Масса | <3 кг (6,6 фунта) |
Документы
Описание
Опции | Описание |
R&S® TS95A16 | GSM/UMTS/CDMA антенна с магнитным креплением 850/900/1800/1900/2100 диапазон, N разъем |
R&S® HE300 | Активная аправленная антенна, 20 МГц - 7.5 ГГц |
R&S® HE300HF | Рамочная антенна для R&S®HE300, 9 кГц - 20 МГц |
R&S® HA-Z209 | Шнур питания |
R&S® FSH-Z1 | Преобразователь мощности, 10 МГц - 8 ГГц |
R&S® FSH-Z18 | Преобразователь мощности, 10 МГц - 18 ГГц |
R&S® NRP-Z11 | Универсальный преобразователь мощности, 10 МГц - 8 ГГц, 200 мВт |
R&S® NRP-Z21 | Универсальный преобразователь мощности, 10 МГц - 18 ГГц, 200 мВт |
R&S® NRP-Z22 | Универсальный преобразователь мощности, 10 МГц - 18 ГГц, 2 Вт |
R&S® NRP-Z23 | Универсальный преобразователь мощности, 10 МГц - 18 ГГц, 15 Вт |
R&S® NRP-Z24 | Универсальный преобразователь мощности, 10 МГц - 18 ГГц, 30 Вт |
R&S® NRP-Z31 | Универсальный преобразователь мощности, 10 МГц - 33 ГГц, 200 мВт |
R&S® NRP-Z51 | Термоэлектрический Преобразователь мощности, 0 Гц - 18 ГГц, 100 мВт |
R&S® NRP-Z55 | Термоэлектрический Преобразователь мощности, 0 Гц - 40 ГГц, 100 мВт |
R&S® NRP-Z56 | Термоэлектрический Преобразователь мощности, 0 Гц - 50 ГГц, 100 мВт |
R&S® NRP-Z57 | Термоэлектрический Преобразователь мощности, 0 Гц - 67 ГГц, 100 мВт |
R&S® NRP-Z91 | Средней мощности преобразователь мощности, 9 кГц - 6 ГГц, 200 мВт |
R&S® NRP-Z92 | Средней мощности преобразователь мощности, 9 кГц - 6 ГГц, 2 Вт |
R&S® ZVH-K1 | Анализатор спектра |
R&S® ZVH-K9 | Измеритель мощности |
R&S® ZVH-K14 | Измерение спектрограмм |
R&S® ZVH-K19 | Измерение мощности в канале |
R&S® ZVH-K29 | Импульсные измерения с преобразователем мощности |
R&S® ZVH-K39 | Измерения коэффициента передачи для режима тестера АФУ |
R&S® ZVH-K40 | Дистанционное управление по LAN/USB |
R&S® ZVH-K42 | Векторный анализ электрических цепей |
R&S® ZVH-K45 | Векторный вольтметр |
R&S® FSH-Z320 | РЧ кабель (длина: 1 м), 0 - 8 ГГц, армированный, N Вилка/N Розетка разъемы |
R&S® FSH-Z321 | РЧ кабель (длина: 3 м), 0 - 8 ГГц, армированный, N Вилка/N Розетка разъемы |
R&S® FSH-Z114 | Прецизионный внутренний генератор опорной частоты |
R&S® FSH-Z29 | Комбинированный калибровочный стандарт ХХ/КЗ/50 Ом нагрузка, 0 - 3.6 ГГц, N Вилка |
R&S® FSH-Z28 | Комбинированный калибровочный стандарт ХХ/КЗ/50 Ом нагрузка, 0 - 8 ГГц, N Вилка |
R&S® ZV-Z170.02 | Комбинированный калибровочный стандарт Перемычка/ХХ/КЗ/50 Ом нагрузка, 0 - 9 ГГц, N Вилка |
R&S® ZV-Z170.03 | Комбинированный калибровочный стандарт Перемычка/ХХ/КЗ/50 Ом нагрузка, 0 - 9 ГГц, N Розетка |
R&S® ZV-Z135.02 | Комбинированный калибровочный стандарт Перемычка/ХХ/КЗ/50 Ом нагрузка, 0 - 15 ГГц, 3.5 мм Вилка |
R&S® ZV-Z135.03 | Комбинированный калибровочный стандарт Перемычка/ХХ/КЗ/50 Ом нагрузка, 0 - 15 ГГц, 3.5 мм Розетка |
R&S® RAM | Согласующее устройство 50/75 Q, L-секция |
R&S® RAZ | Согласующее устройство 50/75 Q, последовательный резистор 25 Ом |
R&S® FSH-Z38 | Согласующее устройство 50/75 Q, L-секция, N - BNC |
R&S® RDL50 | Аттенюатор 50 Вт 20 дБ, 50 Q, 0 - 6 ГГц, N(f) - N(m) |
R&S® RBU100.03 | Аттенюатор 100 Вт 3 дБ, 50 Q, 0 - 2 ГГц, N(f) - N(m) |
R&S® RBU100.06 | Аттенюатор 100 Вт 6 дБ, 50 Q, 0 - 2 ГГц, N(f) - N(m) |
R&S® RBU100.10 | Аттенюатор 100 Вт 10 дБ, 50 Q, 0 - 2 ГГц, N(f) - N(m) |
R&S® RBU100.20 | Аттенюатор 100 Вт 20 дБ, 50 Q, 0 - 2 ГГц, N(f) - N(m) |
R&S® RBU100.30 | Аттенюатор 100 Вт 30 дБ, 50 Q, 0 - 2 ГГц, N(f) - N(m) |
R&S® HA-Z202 | 12 В адаптер для прикуривателя автомобиля |
R&S® HA-Z204 | Li-Ion АКБ 4.5 Ач |
R&S® HA-Z206 | Li-Ion АКБ 6.75 Ач |
R&S® HA-Z203 | Зарядное устройство для Li-Ion АКБ R&S®HA-Z204 и R&S®HA-Z206 7 |
R&S® HA-Z220 | Мягкая сумка для переноски |
R&S® HA-Z221 | Жесткий кейс |
R&S® HA-Z222 | Чехол для переноски с грудным ремнем и пленкой от дождя |
R&S® HA-Z232 | SD карта памяти, 4 ГБ |
R&S® FSH-Z36 | Наушники |
R&S® HZ-15 | Набор пробников ближнего поля |
R&S® HZ-16 | Предусилитель для R&S HZ-15 |
R&S® HA-Z211 | Запасной USB кабель |
R&S® HA-Z210 | Запасной Ethernet кабель |
R&S® HA-Z201 | Запасной AC адаптер питания |
R&S® HA-Z240 | GPS приемник |
R&S® ZVH-Z45 | Запасной CD-ROM включая R&S®ZVHView ПО и руководство по эксплуатации для R&S®ZVH4/ZVH8 |
R&S® FSH-Z14 | Направленный Преобразователь мощности, 25 МГц - 1 ГГц |
R&S® FSH-Z44 | Направленный Преобразователь мощности, 200 МГц - 4 ГГц |
R&S® NRP-Z211 | Универсальный преобразователь мощности, 10 МГц - 8 ГГц, 100 мВт, 2-диодный |
R&S® NRP-Z221 | Универсальный преобразователь мощности, 10 МГц - 18 ГГц, 100 мВт, 2-диодный |
R&S® NRP-Z81 | Широкополосный Преобразователь мощности, 50 МГц - 18 ГГц, 100 мВт |
R&S® NRP-Z85 | Широкополосный Преобразователь мощности, 50 МГц - 40 ГГц, 100 мВт, 2.92 мм connector |
R&S® NRP-Z86.40 | Широкополосный Преобразователь мощности, 50 МГц - 40 ГГц, 100 мВт, 2.4 мм connector |
R&S® NRP-Z86.44 | Широкополосный Преобразователь мощности, 50 МГц - 44 ГГц, 100 мВт, 2.4 мм connector |
R&S® NRP-Z4 | Пассивный USB адаптер - соединяет с R&S®NRP преобразователями - the R&S®ZVH |
R&S® FSH-Z101 | USB кабель-адаптер для R&S®FSH-Z1/R&S®FSH-Z18 |
R&S® FSH-Z144 | USB кабель-адаптер для R&S®FSH-Z14/R&S®FSH-Z44 |
R&S® RAZ.02 | Согласующее устройство 50/75 Q, последовательный резистор 25 Ом |
R&S® HZ15.02 | Набор пробников ближнего поля |
R&S® ZVH-Z46 | Запасное печатное руководство по быстрому включению для R&S®ZVH4/ZVH8, English |
R&S® NRP-Z211.02 | Универсальный преобразователь мощности, 10 МГц - 8 ГГц, 100 мВт, 2-диодный |
R&S® NRP-Z4.02 | Пассивный USB адаптер - соединяет с R&S®NRP преобразователями - the R&S®ZVH |
Модели
Модели | Описание |
R&S® ZVH4 | Анализатор антенн и кабелей с диапазоном частот от 100 кГц до 3,6 ГГц |
R&S® ZVH8 | Анализатор антенн и кабелей с диапазоном частот от 100 кГц до 8 ГГц |
