Анализаторы антенно-фидерных устройств VIAVI CellAdvisor JD723C, JD724C, JD725C, JD726C
Подробнее
Описание

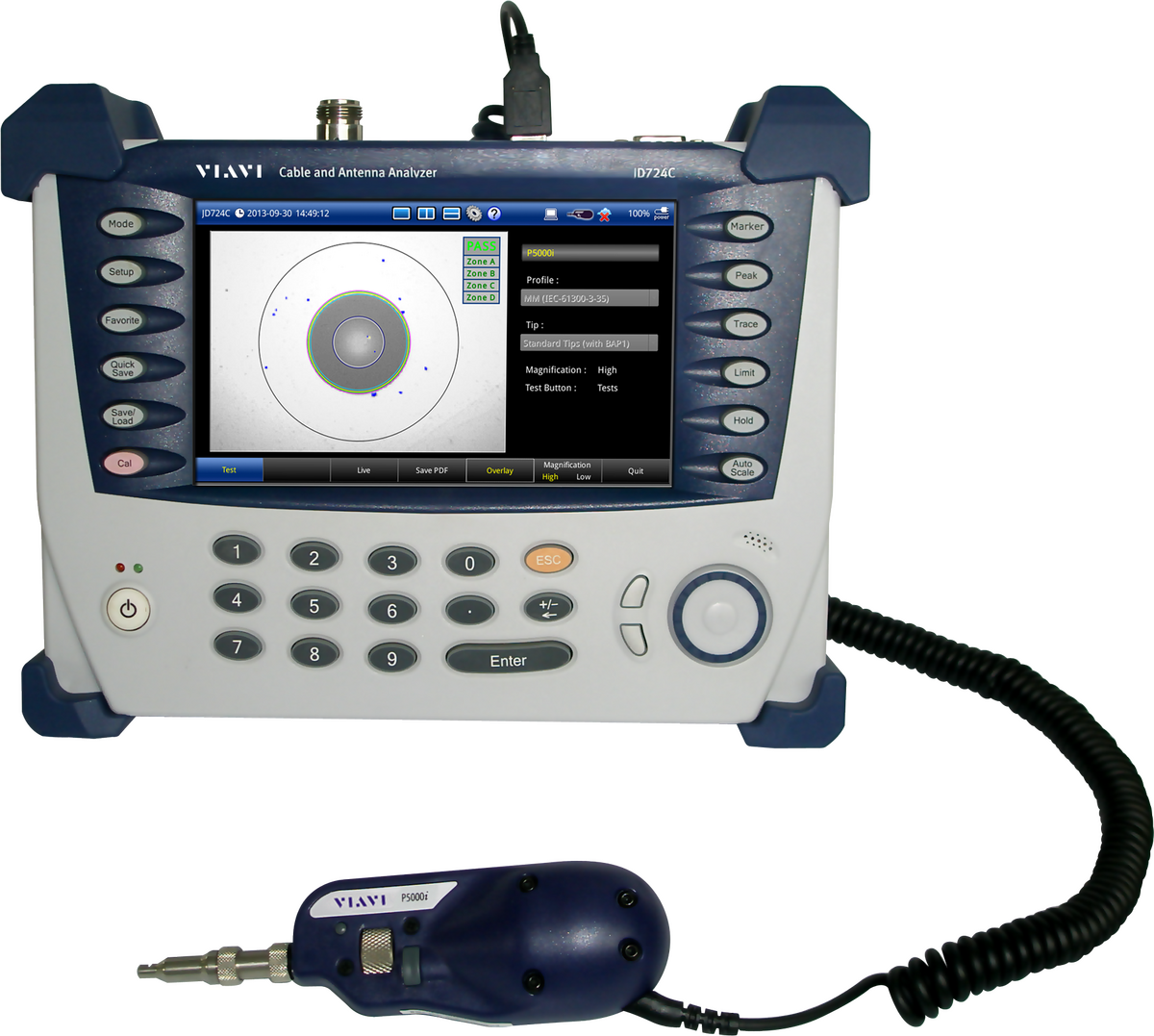

Анализаторы антенно-фидерных устройств CellAdvisor представляют собой компактный прибор с интегрированными решениям для измерения в линейной развертке и проверки оптоволокна с помощью измерителей РЧ и оптической мощности, являются переносными, обеспечивают поддержку облачных технологий и могут использоваться в процессе установки и технического обслуживания базовых станций.
Бо́льшая часть проблем беспроводных сетей возникает в инфраструктуре базовых станций, которая состоит из антенн, кабелей и соединительных элементов, обычно связанных с питающим кабелем (коаксиальным или оптоволоконным). Основной проблемой, связанной с оптоволокном, является его загрязнение. Все беспроводные сети с оптоволоконными питающими кабелями требуют проверки РЧ и оптоволокна. До сегодняшнего дня для проведения всех необходимых проверок приходилось использовать несколько инструментов — отдельно для проверок РЧ и отдельно для проверок оптоволокна. Устройства серии JD720C представляют собой первые в своем роде анализаторы антенно-фидерных систем, которые объединяют в одном корпусе решения для проверки коаксиального кабеля и оптоволокна, являясь, таким образом, универсальным и оптимальным решением для качественного обслуживания и установки базовых станций.
Особенности:
- Тестирование РЧ и оптоволокна в едином решении
- Управление ресурсами и сокращение расходов с помощью облачной системы StrataSync
- Обнаружение деградации сигнала во времени благодаря функции наложения трассировок Trace Overlay
- Ускорение процесса тестирования за счет одновременного отображения двух измерений на одном экране
- Мгновенное оповещение о наличии проблемы с помощью индикаторов PASS/FAIL
- Более оперативные уведомления и упрощенная настройка с помощью EZ-Cal™
Сферы применения:
- Проверка антенно-фидерных систем базовых станций
- Тестирование распределенных радиосистем с РЧ и оптоволоконными линиями
- Проверка установки распределенных антенных систем (DAS)
- Тестирование антенны NFC (оборудование радиочастотной идентификации и безопасности)
Основные характеристики:
- Проверка оптоволокна с индикацией результатов «PASS/FAIL» при помощи микроскопа для теста оптики P5000i
- Измерение мощности РЧ и оптической мощности при помощи датчиков мощности
- Три зоны увеличения для подробного анализа на многочастотных полосах
- Защита РЧ порта до 40 дБм (10 Вт)
- Формирование отчетов в формате PDF/HTML
- Автоматическое сохранение событий, параметры которых превышают заданные ограничения
- Прикладное программное обеспечение для последующего анализа (JDViewer) и удаленного управления (JDRemote)
- Дистанционное управление по Bluetooth и Wi-Fi
Характеристики
| Модель | Частота | РЧ-тестирование |
Тестирование оптоволокна Проверка оптоволокна, измерение оптической мощности |
Автоматическое тестирование TestWizard |
Облачная служба StrataSync |
|
|
1-портовые измерения Возврат вносимых потерь, КСВ, расстояние до неоднородности потери в кабеле, РЧ-мощность |
2-портовые измерения Приобретенные/входящие потери |
|||||
| JD723C | от 100 МГц до 2,7 ГГц | x | x | x | x | |
| JD724C | от 5 МГц до 4 ГГц | x | x | x | x | |
| JD725C | от 5 МГц до 4 ГГц | x | x | x | x | x |
| JD726C | от 5 МГц до 6 ГГц | x | x | x | x | x |
Документы
Описание
Модели
| Модель | Базовая модель1 |
| JD723C | от 100 МГц до 2,7 ГГц |
| JD724C | от 5 МГц до 4 ГГц |
| JD725C | от 5 МГц до 4 ГГц 2-портовый (стандарт)2 |
| JD726C | от 5 МГц до 6 ГГц 2-портовый (опциональный) |
| Аксессуары в комплекте | |
| Адаптер постоянного/переменного тока | |
| Переходной кросс-кабель LAN | |
| Кабель от USB A к Mini B | |
| Память USB | |
| Автомобильный прикуриватель / адаптер пост. тока на 12 В | |
| Подзаряжаемый ионно-литиевый аккумулятор | |
| Стилус | |
| Мягкая сумка для переноски | |
| Диск с руководством по эксплуатации и программным обеспечением для устройств серии JD720C | |
| Опции | |
| JD720C001 | Сепаратор питания по кабелю2 |
| JD720C002 | Двухпортовая передача3 |
| JD720C003 | Подключение по Bluetooth4 |
| JD720C004 | Подключение по USB GPS5 |
| JD720C005 | Генератор немодулированного сигнала CW высокой мощности |
| JD720C006 | Подключение по Wi-Fi6 |
| JD720C007 | TestWizard |
| Калибровочные наборы | |
| JD78050509 | Y-калибровочный набор, тип N (штекер), пост. ток до 6 ГГц, 50 Ом |
| JD78050510 | Y-калибровочный набор, DIN (штекер), пост. ток до 6 ГГц, 50 Ом |
| GC725505117 | 50 Ом нагрузка, пост. ток до 4 ГГц, 0,5 Вт |
| JD78050507 | Набор для двухпортовой калибровки, тип N (штекер) 6 ГГц8 |
| JD78050508 | Набор для двухпортовой калибровки, DIN (штекер) 6 ГГц9 |
| JD70050509 | Электронный калибровочный набор (EZ-Cal) |
| РЧ кабели | |
| G700050530 | РЧ кабель, пост. ток до 8 ГГц, тип N (штекер) – тип N (штекер), 1,0 м |
| G700050531 | РЧ кабель, пост. ток до 8 ГГц, тип N (штекер) – тип N (гнездо), 1,5 м |
| G700050532 | РЧ кабель, пост. ток до 8 ГГц, тип N (штекер) – тип N (гнездо), 3,0 м |
| G710050536 | РЧ кабель, пост. ток до 6 ГГц, тип N (штекер) – DIN (гнездо), 1,5 м |
| G700050540 | Фазоустойчивый РЧ кабель с зажимом, пост. ток до 6 ГГц, тип N (штекер) – тип N (гнездо), 1,5 м |
| G700050541 | Фазоустойчивый РЧ кабель с зажимом, пост. ток до 6 ГГц, тип N (штекер) – DIN (гнездо), 1,5 м |
| Датчики РЧ мощности | |
| JD731B | Направленный датчик мощности (пиковой и средней), от 300 МГц до 3,8 ГГц, средняя: от 0,15 до 150 Вт, пиковая: от 4 до 400 Вт |
| JD733A | Направленный датчик мощности (пиковой и средней), от 150 МГц до 3,5 ГГц, средняя/пиковая: от 0,1 до 50 Вт |
| JD732B | Поглощающий датчик мощности (средней), от 20 МГц до 3,8 ГГц, от –30 до +20 дБм |
| JD734B | Поглощающий датчик мощности (пиковой), от 20 МГц до 3,8 ГГц, от –30 до +20 дБм |
| JD736B | Поглощающий датчик мощности (пиковой и средней), от 20 МГц до 3,8 ГГц, от –30 до +20 дБм |
| Дополнительные РЧ адаптеры | |
| G700050571 | Адаптер от типа N (штекер) к DIN (гнездо), пост. ток до 7,5 ГГц, 50 Ом |
| G700050572 | Адаптер от DIN (штекер) к DIN (штекер), пост. ток до 7,5 ГГц, 50 Ом |
| G700050573 | Адаптер от типа N (штекер) к SMA (гнездо), пост. ток до 18 ГГц, 50 Ом |
| G700050574 | Адаптер от типа N (штекер) к BNC (гнездо), пост. ток до 4 ГГц, 50 Ом |
| G700050575 | Адаптер от типа N (гнездо) к типу N (гнездо), пост. ток до 18 ГГц, 50 Ом |
| G700050576 | Адаптер от типа N (штекер) к DIN (штекер), пост. ток до 7,5 ГГц, 50 Ом |
| G700050577 | Адаптер от типа N (гнездо) к DIN (гнездо), пост. ток до 7,5 ГГц, 50 Ом |
| G700050578 | Адаптер от типа N (гнездо) к DIN (штекер), пост. ток до 7,5 ГГц, 50 Ом |
| G700050579 | Адаптер от DIN (гнездо) к DIN (гнездо), пост. ток до 7,5 ГГц, 50 Ом |
| G700050580 | Адаптер от типа N (штекер) к типу N (штекер), пост. ток до 11 ГГц, 50 Ом |
| G700050581 | Адаптер от типа N (штекер) к QMA (гнездо), пост. ток до 6 ГГц, 50 Ом |
| G700050582 | Адаптер от типа N (штекер) к QMA (штекер), пост. ток до 6 ГГц, 50 Ом |
| G700050583 | Адаптер от типа N (штекер) к мини-DIN 4.1/9.5 (гнездо), пост. ток до 6 ГГц, 50 Ом |
| G700050584 | Адаптер от типа N (штекер) к мини-DIN 4.1/9.5 (штекер), пост. ток до 6 ГГц, 50 Ом |
| G700050585 | Адаптер от типа N (штекер) к 4.3-10 (гнездо), пост. ток до 6,0 ГГц, 50 Ом |
| G700050586 | Адаптер от типа N (штекер) к 4.3-10 (штекер), пост. ток до 6,0 ГГц, 50 Ом |
| Наборы измерителей оптической мощности и микроскоп для теста оптики | |
| MP-60A | Измеритель оптической мощности с USB-портом, программным обеспечением и интерфейсами на 2,5 мм и 1,25 мм, 30-дюймовым USB-удлинителем и чехлом для переноски |
| MP-80A | Измеритель оптической мощности с USB-портом — высокой мощности с программным обеспечением и интерфейсами на 2,5 мм и 1,25 мм, 30-дюймовым USB-удлинителем и чехлом для переноски |
| FBP-SD101 | КОМПЛЕКТ: цифровой USB-микроскоп для проверки оптических коннекторов FBP-P5000i, программное обеспечение FiberChek- PRO, сумка, 4 наконечника |
| FBP-MTS-101 | КОМПЛЕКТ: цифровой USB-микроскоп для проверки оптических коннекторов FBP-P5000i, программное обеспечение FiberChek- PRO, сумка, 7 наконечников |
| FIT-SD103 | КОМПЛЕКТ: цифровой USB-микроскоп для проверки оптических коннекторов FBP-P5000i, измеритель мощности с USB-портом MP-60A, программное обеспечение FiberChekPRO, сумка, наконечники и адаптеры |
| FIT-SD103-C | КОМПЛЕКТ: цифровой USB-микроскоп для проверки оптических коннекторов FBP-P5000i, измеритель мощности с USB-портом MP-60A, программное обеспечение FiberChekPRO, сумка, наконечники, адаптеры и средства очистки |
| FIT-SD113 | КОМПЛЕКТ: цифровой USB-микроскоп для проверки оптических коннекторов FBP-P5000i, измеритель мощности с USB-портом MP-80A, программное обеспечение FiberChekPRO, сумка, наконечники и адаптеры |
| Прочее | |
| G710050581 | Аттенюатор 40 дБ, 100 Вт, пост. ток до 4 ГГц (однонаправленный) |
| GC72450522 | Адаптер перем./пост. тока, только для JD723C и JD724C |
| JD72050522 | Адаптер перем./пост. тока JD720C для JD725C и JD726C |
| G700550335 | Кросс-кабель LAN (1,83 м) |
| JD70050536 | Кабель от USB A к Mini B (1,0 м) |
| GC72450518 | USB-накопитель объемом >1 ГБ |
| GC72450523 | Автомобильный прикуриватель / адаптер пост. тока на 12 В |
| G710550325 | Подзаряжаемый ионно-литиевый аккумулятор |
| G710550316 | Стилус |
| JD72050541 | Мягкая сумка для переноски JD720C |
| JD70050542 | Жесткий кейс для переноски с колесиками серии JD720 |
| JD70050343 | Рюкзак для переноски CellAdvisor |
| G710550324 | Внешнее зарядное устройство для аккумулятора |
| JD70050006 | Bluetooth USB-модем и двухполюсная антенна 5 дБи |
| JD70050008 | Wi-Fi USB-модем |
| JD72050005 | USB GPS-приемник |
| JD720C362 | Руководство по эксплуатации серии JD720C, бумажная версия |
| Гарантия и калибровка | |
| JD723C/24C-EW | Продление периода гарантийного обслуживания для серии JD723C/724C на 1 год |
| JD723/24-CP2 | 1 калибровка на 2 года для серии JD723C или JD724C |
| JD723/4-CAL | Сертифицированная калибровка для серии JD723/724 |
| JD725/6-EW | Продление периода гарантийного обслуживания для серии JD725C/726C на 1 год |
| JD725-CP | 1 калибровка на 1 год для серии JD725 |
| JD725/726-CAL | Сертифицированная калибровка для серии JD725/726 |
| JD720C100 | Сертификат калибровки с использованием тестовых данных для нового изделия |
