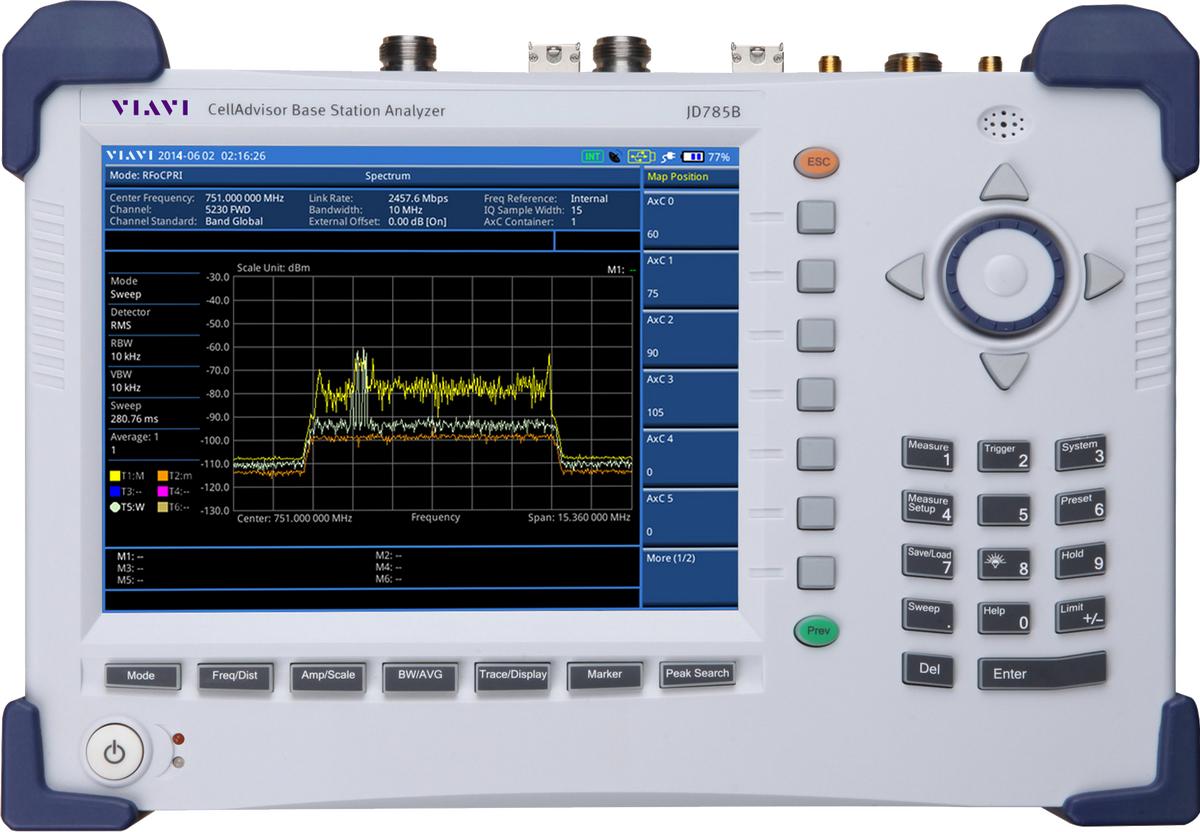

Анализаторы базовых станций VIAVI CellAdvisor JD745B, JD785B
Подробнее
Описание
Анализаторы базовых станций CellAdvisor с функцией анализа Радио через оптику (RFoCPRI) имеют возможность работы с двумя портами и способны проводить тестирование антенн, анализ спектра, поиск помех и декодировать стандарты сотовой связи. Анализаторы представляют собой портативные анализаторы спектра в прочном компактном корпусе с набором дополнительных возможностей: измерители РЧ и оптической мощности, функцией проверки оптоволокна.
Анализаторы базовых станций CellAdvisor выполнены в прочном корпусе, идеальном для работы в сложных условиях эксплуатации. Клавиатура имеет подсветку для удобства работы в ночное время.
Преимущества:
- Анализ спектра до 8 ГГц
- Единая платформа для различных функций
- Тестирование агрегации несущих частот LTE-A
- Автоматическое измерение LTE
- Тестирование MIMO 4X4
- Обнаружение пассивной интермодуляции (PIM)
- Анализ сервисов передачи мультимедийного вещания
- РЧ-измерения по радиоинтерфейсу общего пользования (CPRI)
- Отображение двойной спектрограммы
- Уведомление об РЧ-проблемах до их обнаружения клиентом
- Качество сигнала, позволяющее гарантировать услуги с дополнительными характеристиками
- Измерение беспроводных сигналов относительно стандартов по нажатию одной кнопки
- Простое обновление ПО и масштабируемая платформа для будущего функционала
Сферы применения:
- Демодуляция всех беспроводных технологий до LTE
- Простая в использовании функция автоизмерения с представлением результатов анализа радиочастотного покрытия и модуляции на общем экране
- Проверка оптоволокна
- Анализ помех и обнаружение пассивной интермодуляции (PIM) для радиоинтерфейса общего пользования (CPRI)
- Проверка магистральных сетей и дистанционных радиоблоков (RRH) по радиоинтерфейсу общего пользования (CPRI)
Основные функции:
- Анализатор спектра до 8 ГГц
- Анализатор сигналов для всех беспроводных технологий от 2G до 4G
- Тестирование агрегации несущих частот LTE-A
- Тестирование MIMO 4X4
- Обнаружение пассивной интермодуляции (PIM)
- Анализ MBMS
- Мониторинг 2-го уровня магистральной сети по алгоритму CPRI
- Анализ помех для магистральной сети с радиоинтерфейсом общего пользования (CPRI)
- Обнаружение пассивной интермодуляции (PIM) по магистральной сети с радиоинтерфейсом общего пользования (CPRI)
- Отображение двойной спектрограммы
- Анализатор помех
- Сканер каналов
- Анализатор антенно-фидерных устройств
- Измеритель РЧ-мощности (внутренней и внешней)
- Измерения из радиоэфира (OTA)
- Дистанционное управление с Bluetooth в диапазоне 100 м
- Поддержка облачной службы StrataSync
- Уникальный измеритель оптической мощности (с соответствующим USB-приложением)
- Проверка оптоволокна с помощью микроскопа P5000i
Качественно настраивайте и обслуживайте базовые станции при помощи анализатора базовых станций CellAdvisor. Анализаторы CellAdvisor имеют все характеристики и свойства, необходимые для выполнения тестирования базовых станций всех типов беспроводных стандартов: от 2G до 4G.
Характеристики
| JD745B | JD785B | |
| Анализатор спектра | от 100 кГц до 4 ГГц | от 9 кГц до 8 ГГц |
| Анализатор антенно-фидерных устройств | от 5 МГц до 4 ГГц | от 5 МГц до 6 ГГц |
| Измеритель мощности | от 10 МГц до 4 ГГц | от 10 МГц до 8 ГГц |
Документы
Описание
Модели
| Артикул | Описание |
| Стандартный анализатор базовых станций CellAdvisor | |
| JD745B1,2 | Анализатор базовых станций включает в себя: Анализатор спектра от 100 кГц до 4 ГГц Измеритель РЧ-мощности, от 10 МГц до 4 ГГц |
| Анализатор кабельных линий и антенных систем от 5 МГц до 4 ГГц | |
| Опции | |
| ПРИМЕЧАНИЕ. Для обновления опций JD745B необходимо указать обозначение JD745BU перед соответствующим номером опции из трех цифр. | |
| JD745B001 | 2-портовое измерения передачи для JD745B³ |
| JD745B002 | Сепаратор питания по кабелю для JD745B⁴ |
| JD745B003 | Генератор незатухающих колебаний для JD745B |
| JD745B008 | Оптическое оборудование для JD745B⁵ |
| JD745B010 | GPS-приемник и антенна для JD745B |
| JD745B011 | Анализатор помех для JD745B⁶,⁷ |
| JD745B012 | Сканер каналов для JD745B |
| JD745B013 | Подключение Bluetooth для JD745B⁸ |
| JD745B014 | Индикатор эффективности LTE-FDD RAN для JD745B⁹ |
| JD745B015 | Индикатор эффективности LTE-TDD RAN для JD745B¹⁰ |
| JD745B016 | Подключение Wi-Fi для JD745B¹¹ |
| JD745B020 | Анализатор cdmaOne/cdma2000 для JD745B |
| JD745B021 | Анализатор EV-DO для JD745B¹² |
| JD745B022 | Анализатор GSM/GPRS/EDGE для JD745B |
| JD745B023 | Анализатор WCDMA/HSPA+ для JD745B |
| JD745B025 | Анализатор TD-SCDMA для JD745B |
| JD745B026 | Анализатор Mobile WiMAX для JD745B |
| JD745B028 | Анализатор LTE-FDD для JD745B¹³ |
| JD745B029 | Анализатор LTE-TDD для JD745B¹³ |
| JD745B030 | Анализатор LTE Advanced-FDD для JD745B14,15 |
| JD745B031 | Анализатор LTE Advanced-TDD для JD745B15,16 |
| JD745B032 | Демодулятор LTE-FDD 256 QAM для JD745B17 |
| JD745B033 | Демодулятор LTE-TDD 256 QAM для JD745B18 |
| JD745B034 | Анализатор NB-IoT для JD745B14 |
| JD745B040 | Анализатор cdmaOne/cdma2000 OTA для JD745B19 |
| JD745B041 | Анализатор EV-DO OTA для JD745B19 |
| JD745B042 | Анализатор GSM/GPRS/EDGE OTA для JD745B19 |
| JD745B043 | Анализатор WCDMA/HSPA+ OTA для JD745B19 |
| JD745B045 | Анализатор TD-SCDMA OTA для JD745B19 |
| JD745B046 | Анализатор Mobile WiMAX OTA для JD745B19 |
| JD745B048 | Анализатор LTE-FDD OTA для JD745B19 |
| JD745B049 | Анализатор LTE-TDD OTA для JD745B19 |
| JD745B050 | Анализатор электромагнитного поля для JD745B20 |
| JD745B060 | Анализатор помех RFoCPRI 614M и 1.2G для JD745B21,22 |
| JD745B061 | Анализатор помех RFoCPRI 2.4G для JD745B21,22 |
| JD745B062 | Анализатор помех RFoCPRI 3.1G для JD745B21,22 |
| JD745B063 | Анализатор помех RFoCPRI 4.9G для JD745B21,22 |
| JD745B064 | Анализатор помех RFoCPRI 6.1G для JD745B21,22 |
| JD745B065 | Анализатор помех RFoCPRI 9.8G для JD745B21,22 |
| JD745B066 | Анализатор помех RFoCPRI 10.1G для JD745B21,22 |
| JD745B068 | Анализатор помех RFoCPRI GSM для JD745B21,22,23 |
| JD745B070 | Анализатор помех RFoOBSAI 768M для JD745B21,22 |
| JD745B071 | Анализатор помех RFoOBSAI 1.5G для JD745B21,22 |
| JD745B072 | Анализатор помех RFoOBSAI 3.1G для JD745B21,22 |
| JD745B073 | Анализатор помех RFoOBSAI 6.1G для JD745B21,22 |
| JD745B081 | Генератор сигналов RFoCPRI LTE-FDD для JD745B21,22,23 |
| JD745B082 | Генератор сигналов RFoCPRI LTE-TDD для JD745B21,22,23 |
| JD745B083 | Генератор сигналов c несколькими несущими LTE-FDD RFoCPRI для JD745B21,22,24 |
| JD745B084 | Генератор сигналов RFoCPRI LTE-TDD для JD745B21,22,25 |
| JD745B086 | Генератор сигналов RFoOBSAI LTE-FDD для JD745B21,22,26 |
| JD745B091 | Анализатор сигналов RFoCPRI LTE-FDD для JD745B21,22,23 |
| JD745B092 | Анализатор сигналов RFoCPRI LTE-TDD для JD745B21,22,23 |
| JD745B096 | Анализатор сигналов RFoOBSAI LTE-FDD для JD745B21,22,26 |
| JD745B101 | Эмуляция ALU BBU для JD745B21,22 |
| JD745B110 | Тестер уровня битовых ошибок (BERT) уровня 2 CPRI для JD745B21,22,23 |
| JD780B102 | Зарезервировано для VZW21, 22 |
| Дополнительные аксессуары | |
| Принадлежности — РЧ калибраторы (Общие) | |
| JD78050509 | Y-калибровочный набор, тип N (штекер), пост. ток до 6 ГГц, 50 Ом |
| JD78050510 | Y-калибровочный набор, DIN (штекер), пост. ток до 6 ГГц, 50 Ом |
| JD70050509 | EZ-калибровочный набор, тип N (штекер), пост. ток до 6 ГГц, 50 Ом |
| JD78050507 | Калибровочный набор двухпортовый Type-N 6 ГГц (состоит из 1x JD78050509 Y- калибровочного набора, 2x G700050530 РЧ-кабелей и 2x G700050575 РЧ адаптеров тип N (гнездо) — тип N (гнездо)) |
| JD78050508 | Калибровочный набор двухпортовый DIN 6 ГГц (состоит из 1x JD78050510 DIN Y — калибровочного набора, 2x G710050536 РЧ-кабелей |
| и 2x G700050572 РЧ адаптеров DIN (штекер) — DIN (штекер)) | |
| GC72550511 | 50 Ом нагрузка, пост. ток до 4 ГГц, 1 Вт |
| Принадлежности — РЧ-кабели (Кабели) | |
| G700050530 | РЧ кабель, пост. ток до 8 ГГц, тип N (штекер) — тип N (штекер), 1,0 м |
| G700050531 | РЧ-кабель, пост. ток до 8 ГГц, тип N (штекер) — тип N (гнездо), 1,5 м |
| G700050532 | РЧ-кабель, пост. ток до 8 ГГц, тип N (штекер) — тип N (гнездо), 3,0 м |
| G710050533 | РЧ-кабель, пост. ток до 18 ГГц, тип N (штекер) — SMA (штекер), 1,5 м |
| G710050534 | РЧ-кабель, пост. ток до 18 ГГц, тип N (штекер) — QMA (штекер), 1,5 м |
| G710050535 | РЧ-кабель, пост. ток до 18 ГГц, тип N (штекер) — SMB (штекер), 1,5 м |
| G710050536 | РЧ-кабель, пост. ток до 6 ГГц, тип N (штекер) — DIN (гнездо), 1,5 м |
| G710050537 | РЧ-кабель, пост. ток до 4 ГГц, от типа N (штекер) к 1,0/2,3 (штекер), 1,5 м |
| G700050540 | Фазоустойчивый РЧ-кабель с зажимом, пост. ток до 6 ГГц, тип N (штекер) — тип N (гнездо), 1,5 м |
| G700050541 | Фазоустойчивый РЧ-кабель с зажимом, пост. ток до 6 ГГц, тип N (штекер) — DIN (гнездо), 1,5 м |
| G710050531 | РЧ-кабель, пост. ток до 18 ГГц, тип N (штекер) — тип N (гнездо), 1,5 м |
| Принадлежности — оптические кабели (Кабели) | |
| G700050401 | SM/LC T-перемычка и оптоволоконный кабель 1,5 м |
| G700050402 | MM/LC T-перемычка и оптоволоконный кабель 1,5 м |
| Принадлежности — РЧ-антенны (Общие) | |
| G700050353 | Всенаправленная антенна тип N (штекер), от 806 до 896 МГц |
| G700050354 | Всенаправленная антенна тип N (штекер), от 870 до 960 МГц |
| G700050355 | Всенаправленная антенна тип N (штекер), от 1710 до 2170 МГц |
| G700050356 | Всенаправленная антенна тип N (штекер), от 720 до 800 МГц |
| G700050357 | Всенаправленная антенна тип N (штекер), от 2300 до 2700 МГц |
| G700050358 | Всенаправленная антенна тип N (штекер) с магнитным монтажным основанием, от 689 до 1200 МГц, от 1700 до 2700 МГц, от 3000 до 6000 МГц |
| G700050359 | Всенаправленная РЧ антенна тип N (штекер), от 2,4 ГГц до 2,5 ГГц, 4,5 дБи, и от 5,150 ГГц до 5,850 ГГц, 7 дБи |
| G700050363 | Направленная антенна тип N (гнездо), от 1750 МГц до 2390 МГц, 10,2 дБд |
| G700050364 | Направленная антенна тип N (гнездо), от 806 МГц до 896 МГц, 10,2 дБд |
| G700050365 | Направленная антенна тип N (гнездо), от 866 МГц до 960 МГц, 9,8 дБд |
| G700050366 | Направленная антенна SMA (гнездо), от 650 МГц до 4 ГГц, 1,85 дБд |
| G700050367 | Направленная антенна SMA (гнездо), от 650 МГц до 6 ГГц, 2,85 дБд |
| G700050380 | Изотропная антенна тип N (штекер), от 26 МГц до 3 ГГц |
| Принадлежности — РЧ-датчик мощности (Общий) | |
| JD731B | Направл. датчик мощности (пиковая и средняя мощность), от 300 до 3800 МГц |
| JD732B | Поглощающий датчик мощности (средняя мощность), от 20 до 3800 МГц |
| JD733A | Направл. датчик мощности (пиковая и средняя мощность), от 150 до 3500 МГц |
| JD734B | Поглощающий датчик мощности (пиковая мощность), от 20 до 3800 МГц |
| JD736B | Поглощающий датчик мощности (средняя и пиковая мощность), от 20 до 3800 МГц |
| Принадлежности — РЧ-адаптеры (Разъем и адаптеры) | |
| G700050571 | Адаптер тип N (штекер) — DIN (гнездо), пост. ток до 7,5 ГГц, 50 Ом |
| G700050572 | Адаптер DIN (штекер) — DIN (штекер), пост. ток до 7,5 ГГц, 50 Ом |
| G700050573 | Адаптер тип N (штекер) — SMA (гнездо), пост. ток до 18 ГГц, 50 Ом |
| G700050574 | Адаптер тип N (штекер) — BNC (гнездо), пост. ток до 4 ГГц, 50 Ом |
| G700050575 | Адаптер тип N (гнездо) — тип N (штекер), пост. ток до 18 ГГц, 50 Ом |
| G700050576 | Адаптер тип N (штекер) — DIN (штекер), пост. ток до 7,5 ГГц, 50 Ом |
| G700050577 | Адаптер тип N (гнездо) — DIN (гнездо), пост. ток до 7,5 ГГц, 50 Ом |
| G700050578 | Адаптер тип N (гнездо) — DIN (штекер), пост. ток до 7,5 ГГц, 50 Ом |
| G700050579 | Адаптер DIN (гнездо) — DIN (гнездо), пост. ток до 7,5 ГГц, 50 Ом |
| G700050580 | Адаптер тип N (штекер) — тип N (штекер), пост. ток до 11 ГГц, 50 Ом |
| G700050581 | Адаптер тип N (штекер) — QMA (гнездо), пост. ток до 6 ГГц, 50 Ом |
| G700050582 | Адаптер тип N (штекер) — QMA (штекер), пост. ток до 6,0 ГГц, 50 Ом |
| G700050583 | Адаптер тип N (штекер) — 4.1/9.5 MINI DIN (гнездо), пост. ток до 6,0 ГГц, 50 Ом |
| G700050584 | Адаптер тип N (штекер) — 4.1/9.5 MINI DIN (штекер), пост. ток до 6,0 ГГц, 0 Ом |
| G700050585 | Адаптер тип N (штекер) — 4.3-10 (гнездо), пост. ток до 6,0 ГГц, 50 Ом |
| G700050586 | Адаптер тип N (штекер) — 4.3-10 (штекер), пост. ток до 6,0 ГГц, 50 Ом |
| G710050571 | Адаптер тип N (штекер) — DIN (гнездо), пост. ток до 4 ГГц, 50 Ом |
| G710050575 | Адаптер тип N (гнездо) — тип N (штекер), пост. ток до 4 ГГц, 50 Ом |
| G710050577 | Адаптер тип N (гнездо) — DIN (гнездо), пост. ток до 4 ГГц, 50 Ом |
| G710050578 | Адаптер тип N (гнездо) — DIN (штекер), пост. ток до 7 ГГц, 50 Ом |
| Принадлежности - прочие РЧ-устройства (Общие) | |
| G710050581 | Аттенюатор 40 дБ, 100 Вт, пост. ток до 4 ГГц (однонаправленный) |
| G710050585 | РЧ-направленный смеситель, от 700 до 4 ГГц, 30 дБ, вход/выход 50 Вт; тип N (штекер) — тип N (гнездо), с отводом; тип N (гнездо) |
| G710050586 | РЧ-сумматор, от 700 МГц до 4 ГГц, от типа N (гнездо) к типу N (штекер) |
| G710050587 | 4х1 РЧ-сумматор, от 700 МГц до 4 ГГц, от типа N (гнездо) к типу N (штекер) |
| G700050601 | Полосовой фильтр от 696 МГц до 716 МГц, от типа N (штекер) к типу N (гнездо), 50 Ом |
| G700050602 | Полосовой фильтр от 776 МГц до 788 МГц, от типа N (штекер) к типу N (гнездо), 50 Ом |
| G700050603 | Полосовой фильтр от 806 МГц до 849 МГц, от типа N (штекер) к типу N (гнездо), 50 Ом |
| G700050604 | Полосовой фильтр от 1710 МГц до 1755 МГц, от типа N (штекер) к типу N (гнездо), 50 Ом |
| G700050605 | Полосовой фильтр от 1850 МГц до 1910 МГц, от типа N (штекер) к типу N (гнездо), 50 Ом |
| G700050606 | Полосовой фильтр от 703 МГц до 748 МГц, Тип N (штекер) — Тип N (гнездо), 50 Ом |
| G700050607 | Полосовой фильтр от 832 МГц до 862 МГц, Тип N (штекер) — Тип N (гнездо), 50 Ом |
| G700050608 | Полосовой фильтр от 880 МГц до 915 МГц, Тип N (штекер) — Тип N (гнездо), 50 Ом |
| G700050609 | Полосовой фильтр от 1710 МГц до 1785 МГц, Тип N (штекер) — Тип N (гнездо), 50 Ом |
| G700050610 | Полосовой фильтр от 1920 МГц до 1980 МГц, тип N (штекер) — тип N (гнездо), 50 Ом |
| G700050611 | Полосовой фильтр от 2500 МГц до 2570 МГц, тип N (штекер) — тип N (гнездо), 50 Ом |
| Принадлежности — общие | |
| G700050200 | 2-портовый USB-концентратор |
| JD70050006 | Bluetooth USB-модем и двухполюсная антенна 5 дБи |
| JD71050351 | GPS-антенна для серий JD740 и JD780 |
| JD70050007 | Держатель для антенны AntennaAdvisor |
| G700550335 | Кросс-кабель LAN (1,8 м) |
| GC73050515 | Кабель USB A - B (1,8 м) |
| GC72450518 | Запоминающее USB устройство объемом > 1 Гб |
| G710550316 | Стилус |
| Принадлежности — аккумулятор и зарядные устройства | |
| G710550325 | Подзаряжаемая ионно-литиевая батарея |
| JD70050326 | Адаптер питания перем. тока/пост. тока_90 Вт_15 В для серии JD700B |
| G710550323 | Прикуриватель/адаптер 12 В пост. тока |
| G710550324 | Внешнее зарядное устройство для аккумулятора |
| Принадлежности — руководство и документация | |
| JD700B362 | Руководство пользователя JD700B (печатная версия) |
| Принадлежности — кейс для переноски | |
| JD74050341 | Мягкая сумка для переноски |
| JD71050342 | Жесткий кейс для переноски |
| JD70050342 | Жесткий кейс для переноски, с колесиками |
| JD70050343 | Рюкзак для переноски CellAdvisor |
| Оптический разветвитель TAP (Опция) | |
| TO3-M5-LC-55-K | Оптический nTAP, трехканальный, 50 мкм, MM, LC, коэффициент деления 50/50 |
| TO3-SM-LC-55-K | Оптический nTAP, трехканальный, 9 мкм, SM, LC, коэффициент деления 50/50 |
| Модуль SFP (Опция) | |
| CSFP-4G-8-1 | SFP 4G/2G/1G оптоволоконный канал и 1G Ethernet, 850 нм, 150-500 м, SX |
| CSFP-4G-3-1 | SFP 4G/ 2G/ 1G оптоволоконный канал и 1G Ethernet, 1310 нм, 5 км, LX |
| CSFP-4G-3-2 | SFP 4G/2G/1G оптоволоконный канал и 1G Ethernet, 1310 нм, 20 км, LX |
| CSFPPLUS-8G-8-1 | SFP+ 8G/4G/2G оптоволоконный канал, 6G/4.9G CPRI 850 нм MM многоскоростной |
| CSFPPLUS-8G-3-1 | SFP+ 8G/4G/2G оптоволоконный канал, 6G/4.9G CPRI 1310 нм SM, 10 км |
| SFPPLUS-1GE-10GE-8-1 | SFP+ 1G/10G Ethernet, 1G/10G оптоволоконный канал и 9.8G CPRI, 850 нм, MM, 300 м |
| SFPPLUS-1GE-10GE-3-1 | SFP+ 1G/10G Ethernet, 1G/10G оптоволоконный канал и 9.8G CPRI, 1310 нм, SM, 10 км32 |
- Поставляемые принадлежности: руководство пользователя (программная копия), запоминающее USB-устройство, кросс-кабель LAN, кабель USB, автомобильный адаптер постоянного тока, литиево-ионный аккумулятор, адаптер пост. тока/перем. тока, стилус
- Настоятельно рекомендуется использовать калибровочный набор (JD78050509, JD78050510, JD70050509)
- Настоятельно рекомендуется использовать калибровочный набор (JD78050507, JD78050508) и сепаратор питания по кабелю (Опция 002)
- Требуется Опция 001
- Требуется для Опций RFoFIBER 060,061,062,063,064,065,066,068,070,071,072,073,081,082,083,084,086,091,092,096,101
- Требуется всенаправленная антенна или директорная антенна
- Настоятельно рекомендуется добавить Опцию 010
- Включает USB-ключ с возможностью связи по Bluetooth и двухполюсную антенну 5 дБи (JD70050006)
- Требуется Опция 013 и Опция 028, а также TrueSite (FTA)
- Требуется Опция 013 и Опция 029, а также TrueSite (FTA)
- Включает Wi-Fi USB-модем
- Требуется Опция 020
- Настоятельно рекомендуется использовать РЧ-направленный смеситель или РЧ-сумматор (G710050585 или G710050586)
- Требуется Опция 028
- Настоятельно рекомендуется использовать РЧ-сумматор 4x1 (G710050587)
- Требуется Опция 029
- Требуется Опция 030
- Требуется Опция 031
- Требуется Опция 010
- Требуется G700050380
- Требуется Опция 008, включая терминал и мониторинг уровня 2
- Требуется надлежащий SFP/SFP+ приёмопередатчик и оптический сплиттер для наблюдений или оптоволоконный кабель режима thur (G700050401, G700050402)
- Требуются по меньшей мере одна из опций анализатора помех RFoCPRI (Опции с 060 по 065), а также каждая из соответствующих линейных скоростей анализатора помех
- Требуется Опция 081
- Требуется Опция 082
- Требуется по меньшей мере одна из опций анализатора помех RFoOBSAI (Опции с 070 по 073), а также каждая из соответствующих линейных скоростей анализатора помех
