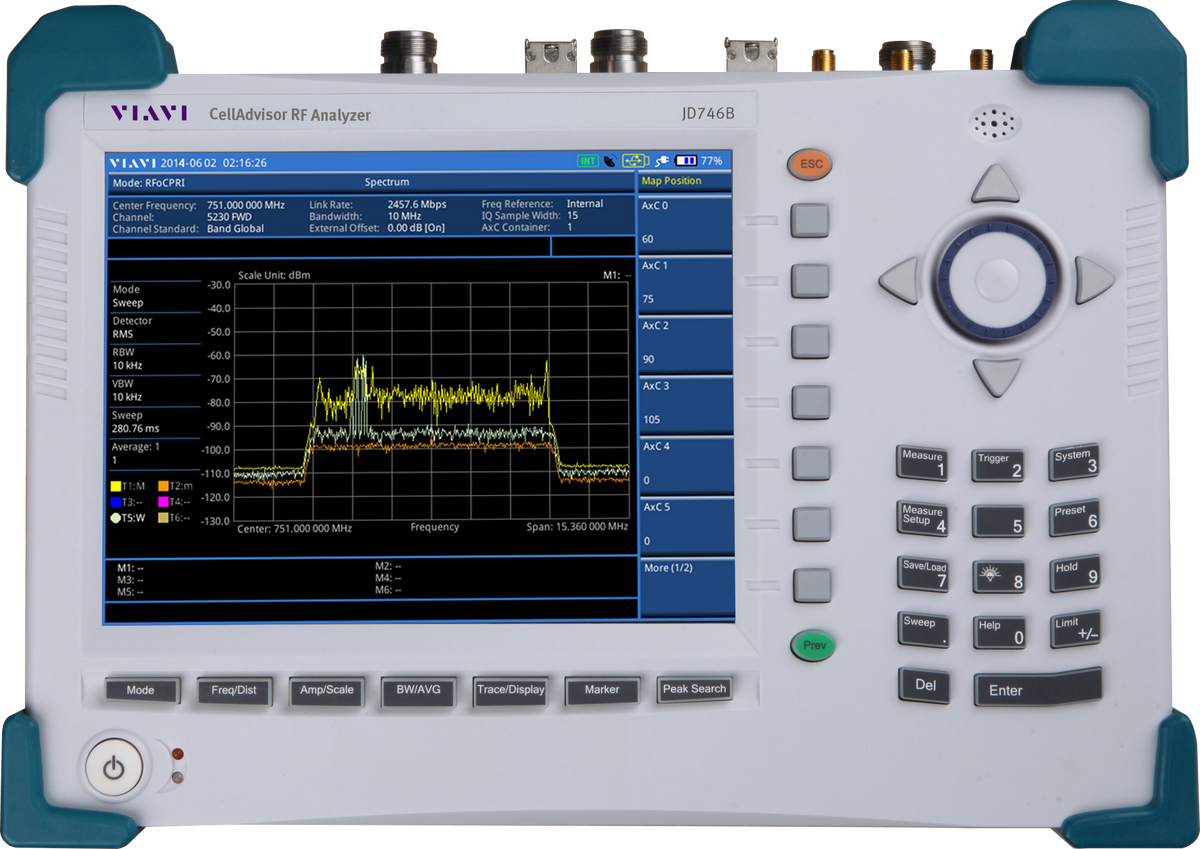

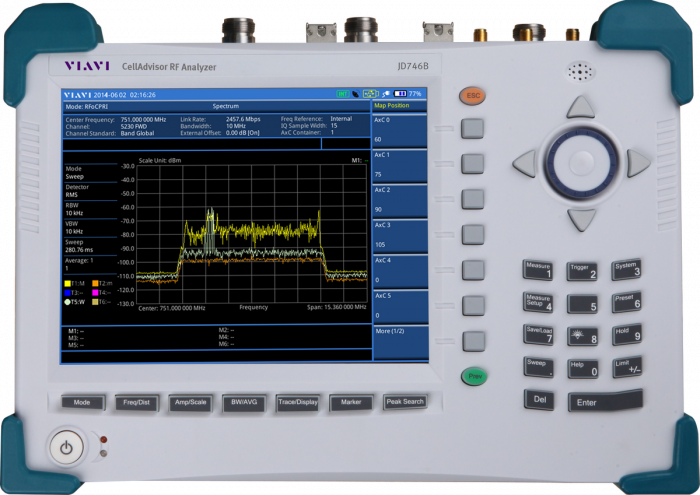

РЧ-анализаторы VIAVI CellAdvisor JD746B, JD786B
Подробнее
Описание
Портативные РЧ-анализаторы CellAdvisor с функцией анализа Радио через оптику (RFoCPRI) имеют возможность работы с двумя портами и способны проводить тестирование антенн, анализ спектра, поиск помех и декодировать стандарты сотовой связи. Анализаторы представляют собой портативные анализаторы спектра в прочном компактном корпусе с набором дополнительных возможностей: измерители РЧ и оптической мощности, функцией проверки оптоволокна.
РЧ-анализатор CellAdvisor является универсальным устройством для измерения РЧ-характеристик, таких как мощность канала, мощность соседнего канала, занимаемая полоса частот, возврат вносимых потерь, приобретенные помехи на установленном усилителе и расстояние до неоднородности. Кроме того, РЧ-анализатор CellAdvisor предусматривает наличие функции анализа помех, представляющей собой спектрограмму и индикацию мощности принятого сигнала (RSSI) с отображением до шести РЧ-сигналов за один период времени с указанием расхождений по частоте и спектральной мощности.
Преимущества:
- РЧ-измерения по радиоинтерфейсу общего пользования (CPRI)
- Многофункциональность
- Интуитивный интерфейс пользователя и клавиатура с подсветкой
- Измерение беспроводных сигналов относительно стандартов по нажатию одной кнопки
Сферы применения:
- Анализатор помех
- Сканер каналов
- Генератор немодулированных сигналов (CW)
- Анализатор антенно-фидерных устройств: от 5 МГц до 4 ГГц
- Высокоточный измеритель мощности: от 10 МГц до 4 ГГц
- Проверка оптоволокна
- Анализ помех и обнаружение пассивной интермодуляции (PIM) для радиоинтерфейса общего пользования (CPRI)
- Проверка магистральных сетей и дистанционных радиоблоков (RRH) по радиоинтерфейсу общего пользования (CPRI)
Основные функции:
- Анализатор спектра до 8 ГГц
- Мониторинг 2-го уровня магистральной сети по алгоритму CPRI
- Анализ помех для магистральной сети с радиоинтерфейсом общего пользования (CPRI)
- Обнаружение пассивной интермодуляции (PIM) по магистральной сети с радиоинтерфейсом общего пользования (CPRI)
- Мощность канала и мощность соседнего канала
- Маска излучения спектра (SEM) и занимаемая полоса частот
- Измерения по двум портам передачи
- Дистанционное управление с Bluetooth в диапазоне 100 м
- Поддержка облачной технологии StrataSync
- Демодуляция аудиосигналов AM/FM
- Обнаружение пассивной интермодуляции (PIM)
- Отображение двойной спектрограммы
- Измеритель РЧ-мощности (внутренней и внешней)
- Уникальный измеритель оптической мощности (с соответствующим USB-приложением)
- Проверка оптоволокна с помощью микроскопа P5000i
Характеристики
| JD746B | JD786B | |
| Анализатор спектра | от 100 кГц до 4 ГГц | от 9 кГц до 8 ГГц |
| Анализатор антенно-фидерных устройств | от 5 МГц до 4 ГГц | от 5 МГц до 6 ГГц |
| Измеритель мощности | от 10 МГц до 4 ГГц | от 10 МГц до 8 ГГц |
Документы
Описание
| JD746 | |
| JD-JD746A001 | Опция 2го порта для измерения передачи (требует JD78050507) 2–х портовое векторное измерение Векторное измерение используется для выполнения быстрых и точных измерений в динамическом диапазоне 80 дБ. Опция также обеспечивает измерение изоляции антенны. Возможность определения параметра фазы S21. 2 – портовое скалярное измерение Опция используется для измерения полной характеристики испытуемого устройства в динамическом диапазоне выше 100 дБ. |
| JD-JD746A002 | Делитель питания (Bais Tee) (требует JD745A001) Опция делителя питания позволяет выбирать напряжение от 12В до 32В. |
| JD-JD746A003 | Генерация непрерывного CW сигнала Позволяет генерировать РЧ сигнал на разных уровнях мощности. |
| JD-JD746A010 | GPS приемник Анализаторы серии JD740A обеспечивают составление карты трассы в условиях внутри помещения и на открытом воздухе, позволяя собирать данные, прослеживать принимаемые сигналы и наносить покрытие РЧ сигнала в реальном времени прямо на план или карту. Для наружных измерений с нанесением координат необходим GPS приемник. |
| JD-JD746A011 | Анализатор интерференции (требует тестовый кабель, рекомендуется опция 10) Применяется для мониторинга, идентификации и локализации интерференции с использованием спектрограммы и индикатора напряженности полученного сигнала (RSSI). Обнаружение интерференции сопровождается воспроизведением спектра, отображением ID интерференции, AM/FM аудио демодуляцией и звуковой сигнализацией. Локализация источника сигнала интерференции может быть выполнена с географической точностью благодаря встроенному приемнику GPS. |
| JD-JD746A012 | Сканер каналов Сканер каналов сканирует дискретные частоты или многоканальные системы, фиксируя найденный сигнал в канале, и продолжает сканирование, если сигнал на частоте молчит. Сканер каналов измеряет до 20 каналов в сетях различных мобильных технологий и показывает мощность каждого канала. |
| Аксессуары JD746A | |
| Стандартные аксессуары | |
| JD-G710550322 | AC/DC адаптер питания для VIAVI JD746A |
| JD-G710550335 | Кросс LAN кабель (1.5 м) |
| JD-GC73050515 | USB A - B кабель (1.8 м) |
| JD-GC72450518 | 1 Гбайт USB запоминающее устройство |
| JD-G710550325 | Аккумулятор Lithium Ion |
| JD-G710550323 | Адаптер от автомобильного прикуривателя 12 VCD |
| JD74050341 | Мягкая сумка |
| JD71050342 | Жесткий кейс |
| JD74050343 | Рюкзак для транспортировки |
| Калибровочные наборы | |
| JD72450509 | Калибровочный набор для анализаторов GenCom, N(m)-тип Набор Open/Short/Load N(m),40дБ,4ГГц,50Ω |
| JD72450510 | Калибровочный набор для анализаторов GenCom, DIN(m)-тип Набор Open/Short/ Load DIN(m),40дБ,4ГГц,50Ω |
| JD71050507 | Калибровочный набор Dual Port Type-N
|
| JD71050508 | Калибровочный набор Dual Port Type-DIN
|
| Адаптеры | |
| G710050571 | Адаптер N(m) - DIN(f ), DC до 4 ГГц, 50 Ω |
| G710050572 | Адаптер DIN(m) - DIN(m), DC до 4 ГГц, 50 Ω |
| G710050573 | Адаптер N(m) - SMA(f ), DC до 18 ГГц, 50 Ω |
| G710050574 | Адаптер N(m) -o BNC(f ), DC до 1.5 ГГц, 50 Ω |
| G710050575 | Адаптер N(f ) -N(f ), DC до 4 ГГц, 50 Ω |
| G710050576 | Адаптер N(m) - DIN(m), DC до 4 ГГц, 50 Ω |
| G710050577 | Адаптер N(f ) - DIN(f ), DC до 4 ГГц, 50 Ω |
| G710050578 | Адаптер N(f ) - DIN(m), DC до 4 ГГц, 50 Ω |
| G710050579 | Адаптер DIN(f ) - DIN(f ), DC до 4 ГГц, 50 Ω |
| РЧ кабели | |
| JD-G710050531 | RF кабель N-N до 18 ГГц для анализаторов GenCom, 1,5м |
| JD-G710050532 | RF кабель N-N до 18 ГГц для анализаторов GenCom, 3м |
| Датчики мощности | |
| JD731A | Направленный дачик (пиковая и средняя мощность) Частота: 300 МГц - 3.8 Ггц Мощность: средняя 0.15 -150 Вт, пиковая 4 - 400 Вт |
| JD733A | Направленный дачик (пиковая и средняя мощность) Частота: 150 МГц - 3.5 ГГц Мощность: Средняя/Пиковая 0.1 - 50 Вт |
| JD732A | Оконечный датчик (средняя мощность) Частота: 20 МГц - 3.8 ГГц Мощность: –30 - 20 дБм |
| JD734A | Оконечный датчик (пиковая мощность) Частота: 20 МГц - 3.8 ГГц Мощность: –30 - 20 дБм |
| JD736A | Оконечный датчик (пиковая и средняя мощность) Частота: 20 МГц - 3.8 ГГц Мощность: –30 - 20 дБм |
| Датчики оптической мощности | |
| JD-MP-60A | USB измеритель мощности MP-60 (2.5&1.5мм) Диапазон длин волн: 780 - 1650 нм 1300, 1310, 1490, 1550 нм: –50 - +10 дБм 850 нм: –45 - +10 дБм |
| JD-MP-80A | USB измеритель мощности MP-80 (2.5&1.5мм) Диапазон длин волн: 780 - 1650 нм 1300, 1310, 1490, 1550 нм: –50 - +10 дБм 850 нм: –45 - +10 дБм |
| Yaggi Антенны | |
| G700050364 | RF Yaggi Антенна 806 МГц - 896 МГц |
| G700050365 | RF Yaggi Антенна 866 МГц - 960 МГц |
| G700050363 | RF Yaggi Антенна 1750 МГц - 2390 Мгц |
| Omni Антенны | |
| G700050351 | RF omni antenna Type-N(m), 400 MHz to 450 MHz |
| G700050352 | RF omni antenna Type-N(m), 450 MHz to 500 MHz |
| G700050353 | RF omni antenna Type-N(m), 806 MHz to 896 MHz |
| G700050354 | RF omni antenna Type-N(m), 870 MHz to 960 MHz |
| G700050355 | RF omni antenna Type-N(m), 1710 MHz to 2170 MHz |
| G700050356 | RF omni antenna Type-N(m), 720 MHz to 800 MHz |
| G700050357 | RF omni antenna Type-N(m), 2.3 GHz to 2.7 GHz |
| JD786 | |
| JD786A001 | Опция 2го порта для измерения передачи (требует JD78050507) 2–х портовое векторное измерение Векторное измерение используется для выполнения быстрых и точных измерений в динамическом диапазоне 80 дБ. Опция также обеспечивает измерение изоляции антенны. Возможность определения параметра фазы S21. 2 – портовое скалярное измерение Опция используется для измерения полной характеристики испытуемого устройства в динамическом диапазоне выше 100 дБ. |
| JD786A002 | Делитель питания (Bais Tee) (требует JD786A001) Опция делителя питания позволяет выбирать напряжение от 12В до 32В. |
| JD786A003 | Генерация непрерывного CW сигнала Позволяет генерировать РЧ сигнал на разных уровнях мощности. |
| JD786A010 | GPS приемник Анализаторы серии JD740A обеспечивают составление карты трассы в условиях внутри помещения и на открытом воздухе, позволяя собирать данные, прослеживать принимаемые сигналы и наносить покрытие РЧ сигнала в реальном времени прямо на план или карту. Для наружных измерений с нанесением координат необходим GPS приемник. |
| JD786A011 | Анализатор интерференции (требует тестовый кабель, рекомендуется опция 10) Применяется для мониторинга, идентификации и локализации интерференции с использованием спектрограммы и индикатора напряженности полученного сигнала (RSSI). Обнаружение интерференции сопровождается воспроизведением спектра, отображением ID интерференции, AM/FM аудио демодуляцией и звуковой сигнализацией. Локализация источника сигнала интерференции может быть выполнена с географической точностью благодаря встроенному приемнику GPS. |
| JD786A012 | Сканер каналов Сканер каналов сканирует дискретные частоты или многоканальные системы, фиксируя найденный сигнал в канале, и продолжает сканирование, если сигнал на частоте молчит. Сканер каналов измеряет до 20 каналов в сетях различных мобильных технологий и показывает мощность каждого канала. |
| Аксессуары JD786A | |
| Стандартные аксессуары | |
| JD-G710550322 | AC/DC адаптер питания для VIAVI JD786A |
| JD-G710550335 | Кросс LAN кабель (1.5 м) |
| JD-GC73050515 | USB A - B кабель (1.8 м) |
| JD-GC72450518 | 1 Гбайт USB запоминающее устройство |
| JD-G710550325 | Аккумулятор Lithium Ion |
| JD-G710550323 | Адаптер от автомобильного прикуривателя 12 VCD |
| JD74050341 | Мягкая сумка |
| JD71050342 | Жесткий кейс |
| JD74050343 | Рюкзак для транспортировки |
| Калибровочные наборы | |
| JD72450509 | Калибровочный набор для анализаторов GenCom, N(m)-тип Набор Open/Short/Load N(m),40дБ,4ГГц,50Ω |
| JD72450510 | Калибровочный набор для анализаторов GenCom, DIN(m)-тип Набор Open/Short/ Load DIN(m),40дБ,4ГГц,50Ω |
| JD71050507 |
Калибровочный набор Dual Port Type-N
|
| JD71050508 |
Калибровочный набор Dual Port Type-DIN
|
| Адаптеры | |
| G710050571 | Адаптер N(m) - DIN(f ), DC до 4 ГГц, 50 Ω |
| G710050572 | Адаптер DIN(m) - DIN(m), DC до 4 ГГц, 50 Ω |
| G710050573 | Адаптер N(m) - SMA(f ), DC до 18 ГГц, 50 Ω |
| G710050574 | Адаптер N(m) -o BNC(f ), DC до 1.5 ГГц, 50 Ω |
| G710050575 | Адаптер N(f ) -N(f ), DC до 4 ГГц, 50 Ω |
| G710050576 | Адаптер N(m) - DIN(m), DC до 4 ГГц, 50 Ω |
| G710050577 | Адаптер N(f ) - DIN(f ), DC до 4 ГГц, 50 Ω |
| G710050578 | Адаптер N(f ) - DIN(m), DC до 4 ГГц, 50 Ω |
| G710050579 | Адаптер DIN(f ) - DIN(f ), DC до 4 ГГц, 50 Ω |
| РЧ кабели | |
| JD-G710050531 | RF кабель N-N до 18 ГГц для анализаторов GenCom, 1,5м |
| JD-G710050532 | RF кабель N-N до 18 ГГц для анализаторов GenCom, 3м |
| Датчики мощности | |
| JD731A | Направленный дачик (пиковая и средняя мощность) Частота: 300 МГц - 3.8 Ггц Мощность: средняя 0.15 -150 Вт, пиковая 4 - 400 Вт |
| JD733A | Направленный дачик (пиковая и средняя мощность) Частота: 150 МГц - 3.5 ГГц Мощность: Средняя/Пиковая 0.1 - 50 Вт |
| JD732A | Оконечный датчик (средняя мощность) Частота: 20 МГц - 3.8 ГГц Мощность: –30 - 20 дБм |
| JD734A | Оконечный датчик (пиковая мощность) Частота: 20 МГц - 3.8 ГГц Мощность: –30 - 20 дБм |
| JD736A | Оконечный датчик (пиковая и средняя мощность) Частота: 20 МГц - 3.8 ГГц Мощность: –30 - 20 дБм |
| Датчики оптической мощности | |
| JD-MP-60A | USB измеритель мощности MP-60 (2.5&1.5мм) Диапазон длин волн: 780 - 1650 нм 1300, 1310, 1490, 1550 нм: –50 - +10 дБм 850 нм: –45 - +10 дБм |
| JD-MP-80A | USB измеритель мощности MP-80 (2.5&1.5мм) Диапазон длин волн: 780 - 1650 нм 1300, 1310, 1490, 1550 нм: –50 - +10 дБм 850 нм: –45 - +10 дБм |
| Yaggi Антенны | |
| G700050364 | RF Yaggi Антенна 806 МГц - 896 МГц |
| G700050365 | RF Yaggi Антенна 866 МГц - 960 МГц |
| G700050363 | RF Yaggi Антенна 1750 МГц - 2390 Мгц |
| Omni Антенны | |
| G700050351 | RF omni antenna Type-N(m), 400 MHz to 450 MHz |
| G700050352 | RF omni antenna Type-N(m), 450 MHz to 500 MHz |
| G700050353 | RF omni antenna Type-N(m), 806 MHz to 896 MHz |
| G700050354 | RF omni antenna Type-N(m), 870 MHz to 960 MHz |
| G700050355 | RF omni antenna Type-N(m), 1710 MHz to 2170 MHz |
| G700050356 | RF omni antenna Type-N(m), 720 MHz to 800 MHz |
| G700050357 | RF omni antenna Type-N(m), 2.3 GHz to 2.7 GHz |
