Комплекс IFR6000 для наземного тестирования транспондеров/DME/TCAS
Подробнее
Описание

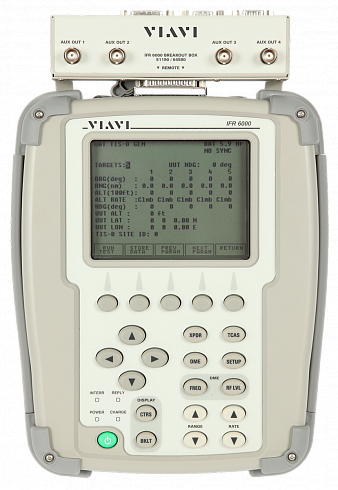

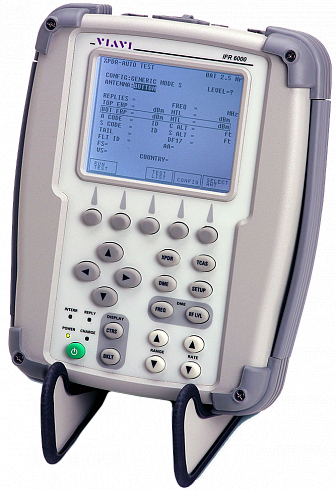

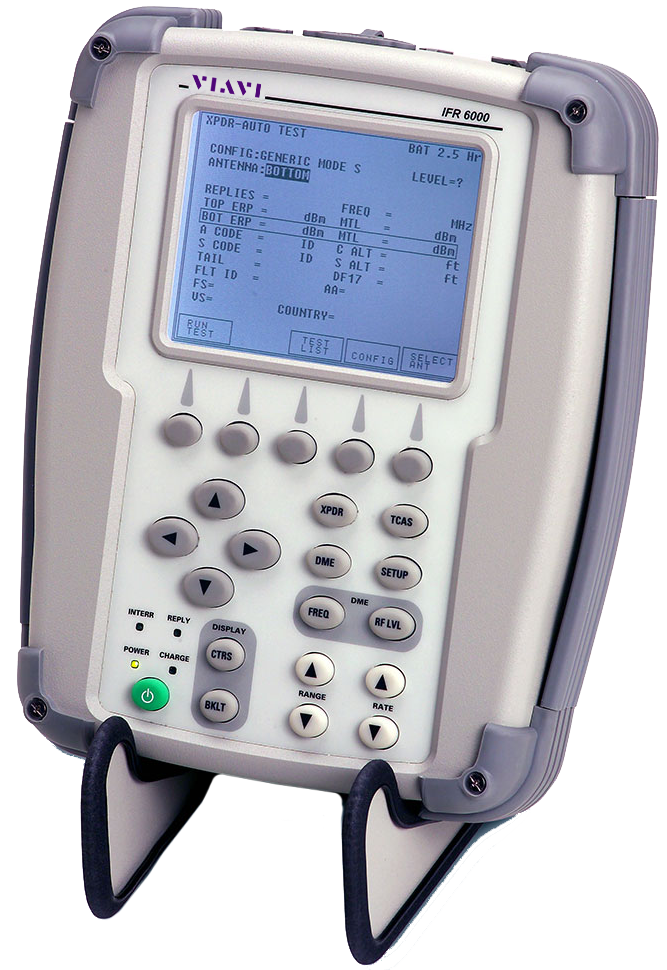

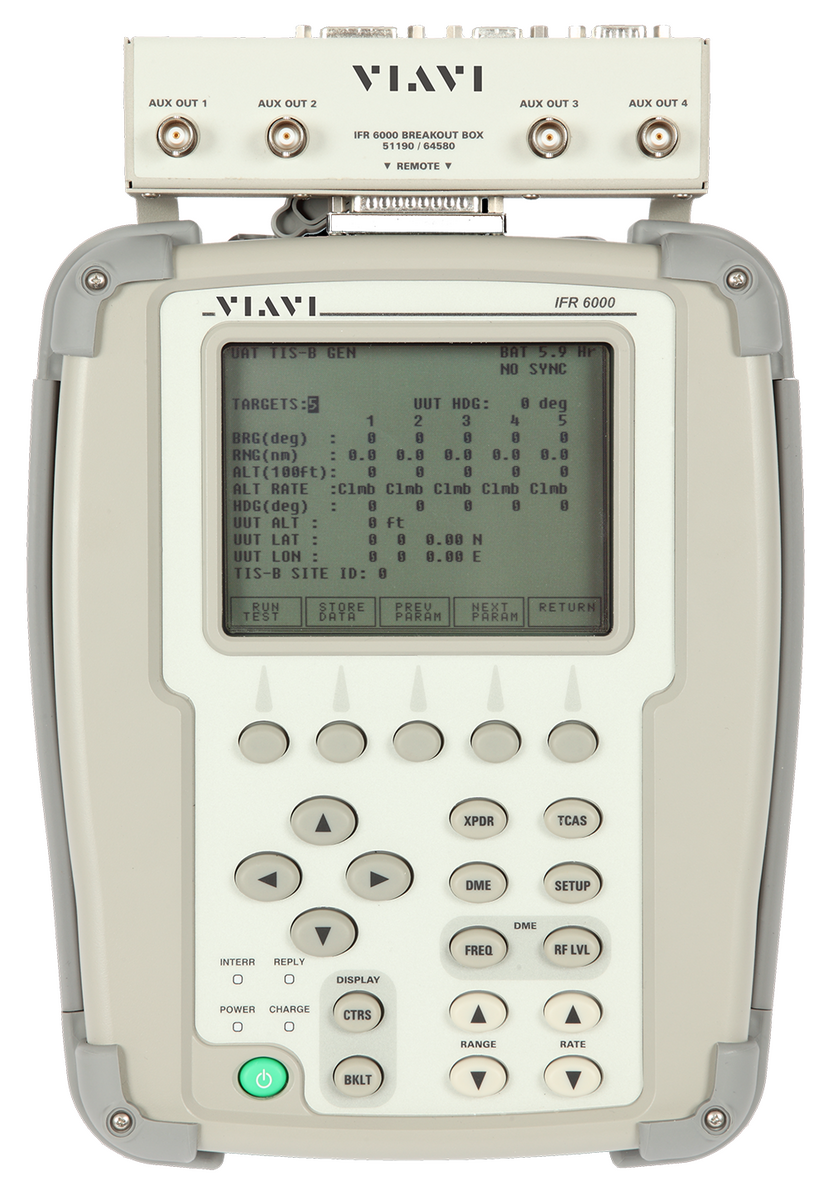

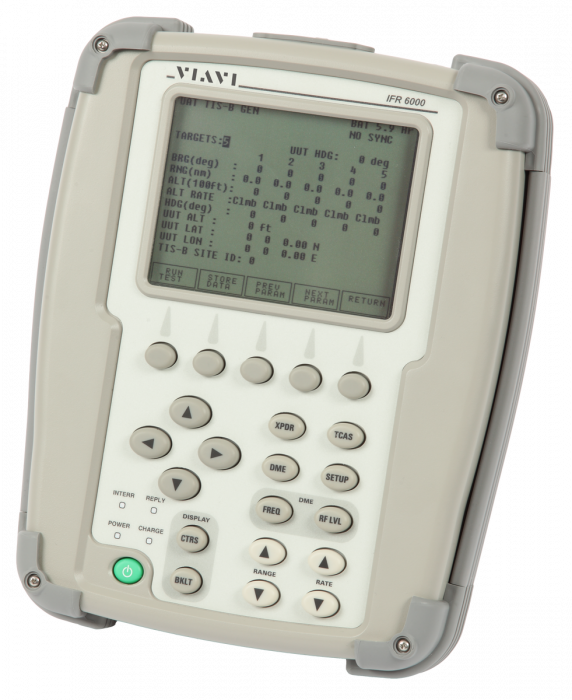

Комплекс IFR6000 для наземного тестирования транспондеров/DME/TCAS
Маяк-ответчик режима (радиолокационный маяк системы управления воздушным движением)
Прибор IFR 6000 тестирует транспондеры в режимах A/C/S, включая режим S с 1 по 4 уровень, что соответствует рекомендациям FAR часть 43 приложения F, включая дополнительные испытания, предложенные Евроконтролем ADS-B TX / RX и / TIS-B.
IFR6000 предназначен для моделирования наземной станции и создания условий, необходимых для испытательных режимов C и S. Пользователь выбирает необходимую конфигурацию для тестирования. Если класс транспондера неизвестен, можно выбрать опцию generic config(генерация конфигурации), которая может быть использована в достаточно широком диапазоне. Прибор IFR 6000 автоматически определяет уровень S транспондера и может производить испытания в соответствии с классом транспондера. Класс транспондера можно выставить и вручную. Результаты теста перечислены на трёх страницах и могут быть сохранены в памяти для последующего анализа.
Дальномерное оборудование (DME)
Прибор IFR 6000 поддерживает все каналы DME/TACAN(радионавигационная система ТАКАН), выбираемые в спаренных каналах VOR(всенаправленный ОВЧ радиомаяк). Производятся измерения частоты и пиковой мощности передатчика, частоты следования импульсов (PRF), джиттера, ширины импульсов Р1, Р2 и расстояния до объекта. Мощность излучения передатчика IFR 6000 можно изменять, что позволяет проверить чувствительность бортового ответчика.
TCAS(система предупреждения опасности столкновения в воздухе)
Система предупреждения столкновений TCAS используется для предотвращения столкновения воздушных судов и обеспечивает безопасность полётов. Анализируя сигналы транспондеров находящихся вблизи самолётов TCAS может определить степень опасности каждого из них и формирует визуальный и звуковой сигнал-рекомендацию, помогая экипажу в принятии мер, предотвращающих столкновение. IFR 6000 позволяет имитировать до 5 статических самолётов, находящихся в зелёной, желтой и красных зонах.
Пользователь может запрограммировать скорость, высоту и удаление по каждому самолёту или воспользоваться одним из 10 тестовых сценариев. Тестовый сигнал можно передать по радиоканалу или при помощи кабеля непосредственно внутри воздушного судна. По реакции бортового оборудования на тестовый сигнал принимается решение о его сертификации(проверке).

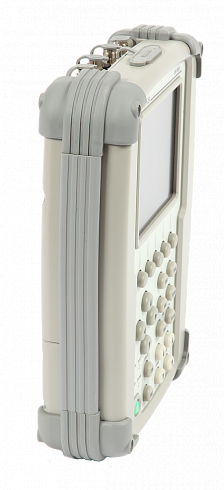

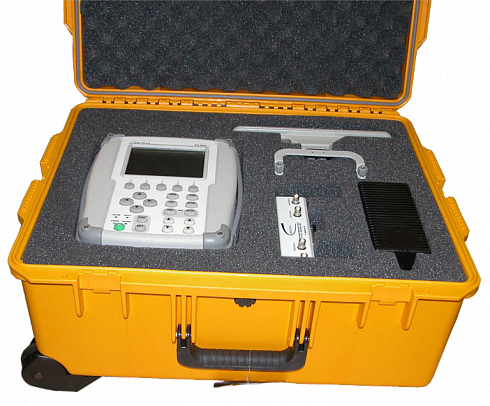

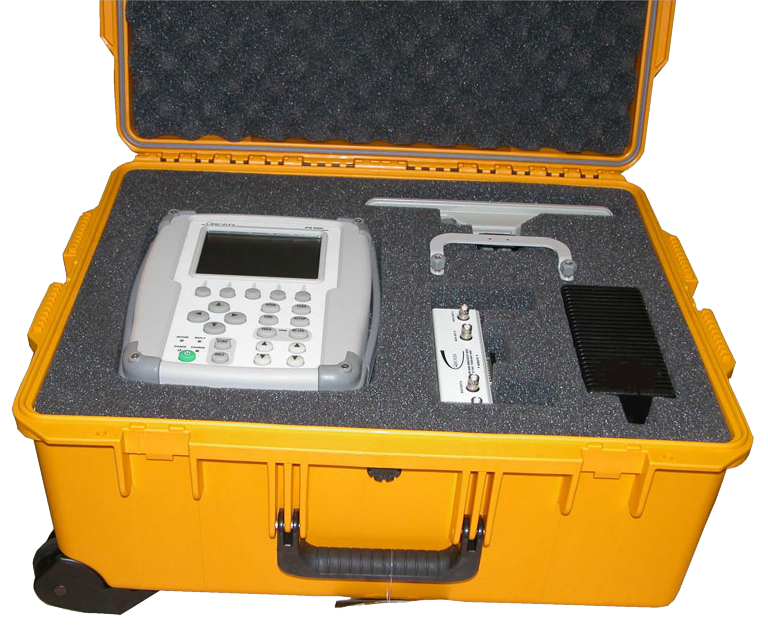

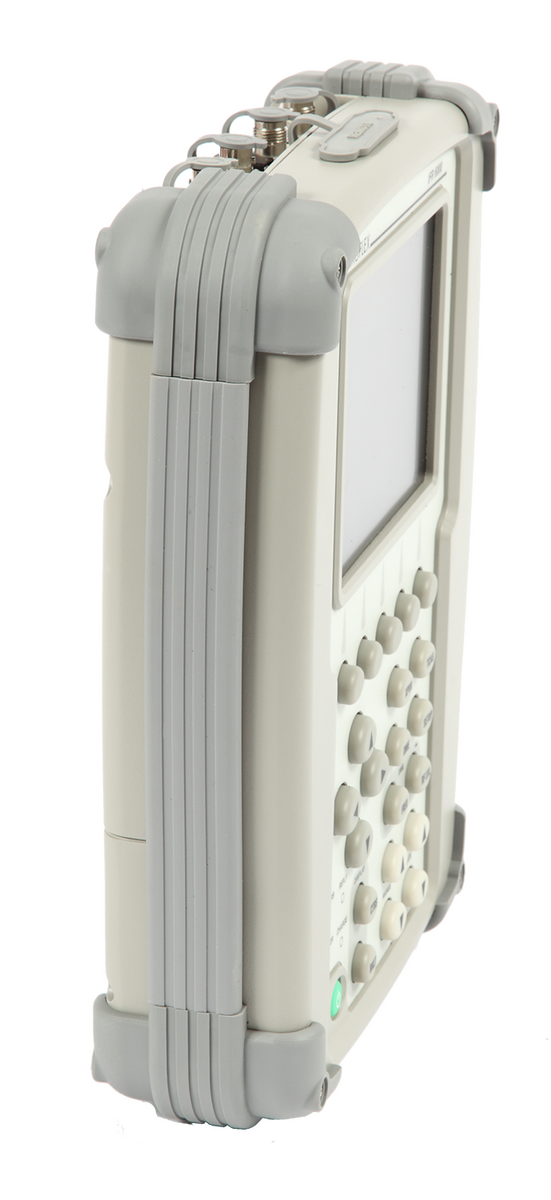

IFR 6000 поставляется в прочном пластмассовом корпусе, вмещающем сам прибор, направленную антенну, ВЧ коаксиальный кабель, экранирующую заглушку для антенны воздушного судна, распределительную коробку и блок питания / зарядное устройство.
Особенности:- Индивидуальные режимы тестирования: Mode S, транспондер ATCRBS, DME, TCAS, TIS, ADS-B MON / ADS-B GEN (DO-260A/B), UAT 978 МГц
- Крупные клавиши для использования в перчатках
- Удобный пользовательский интерфейс
- Компактный и легкий — 8 фунтов
- Работа от одного заряда батареи — более 6 часов
- Полная совместимость с разделом 43 приложения F Федеральных авиационных правил США
- Автотестирование транспондера
- Сброс данных о тестировании транспондера на ПК
- Параметры первичного и расширенного наблюдения (DAP)
- Автоматическое определение уровня мощности транспондера и проверка его работоспособности во избежание сбоев при автотестировании
- Комплексное тестирование GICB
- Конфигурационные файлы для различных классов транспондеров
- Комплексное тестирование любых каналов DME, включая чувствительность маршрута
- Пользовательские сценарии TCAS
- Предварительно запрограммированные сценарии TCAS по имитации столкновения при нулевом расстоянии.
- Работа в беспроводном режиме и с непосредственным подключением
- Параметрические измерения, включая мощность и частоту передатчика
- Обновление ПО, загружаемого с веб-сайта, через USB
- Опциональные возможности ADS-B, совместимые с DO-260A/B
- Опциональные возможности TCAS и UAT 978 МГц
- Опциональное тестирование с использованием блока согласования UC-584

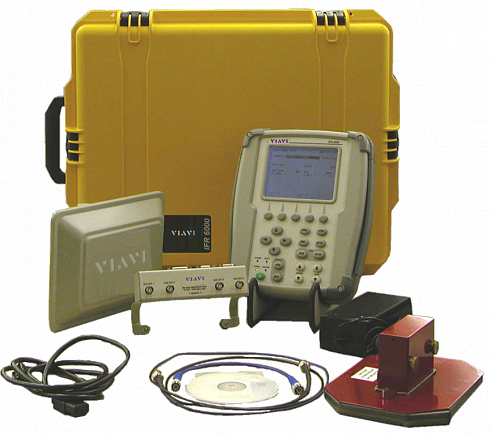

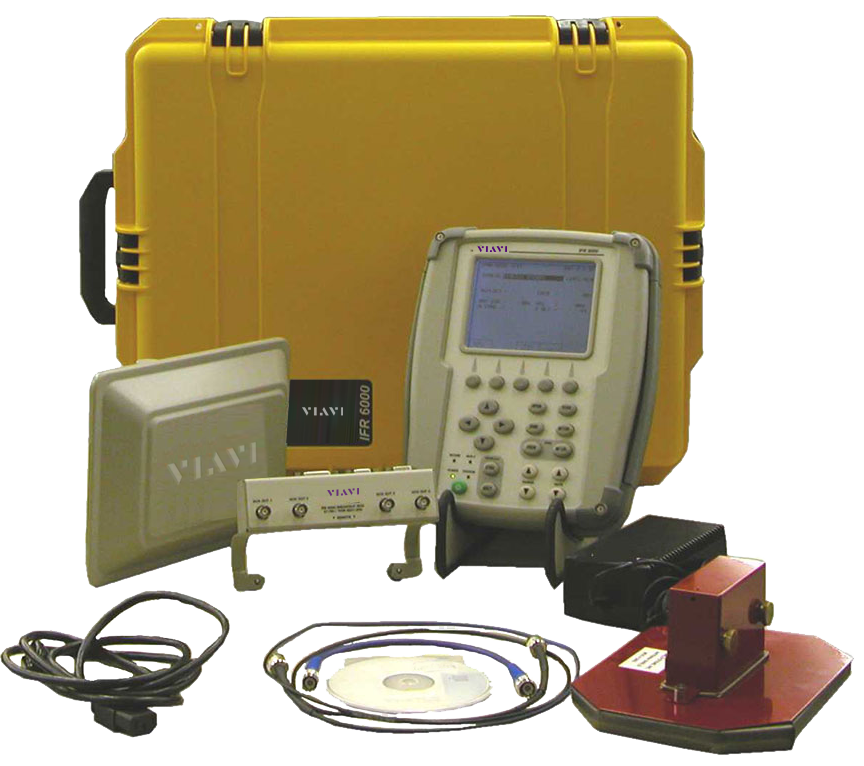

Стандартный комплект:
- футляр для транспортировки
- шнур питания, 110 В
- комплект шнура питания, 220 В
- коаксиальный кабель TNC/TNC, 12 дюймов
- коаксиальный кабель TNC/TNC, 72 дюйма
- предохранитель, 5 А, 32 В
- антенна 64749 кожух антенны

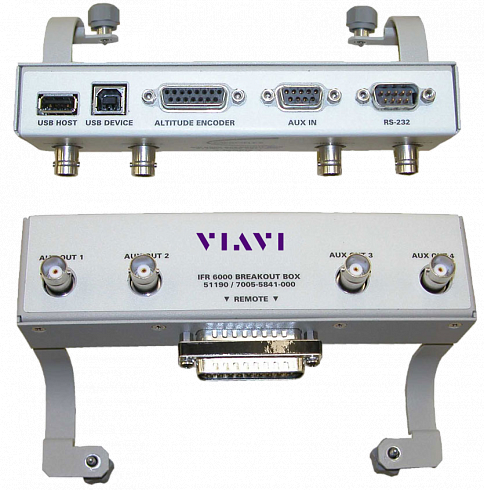

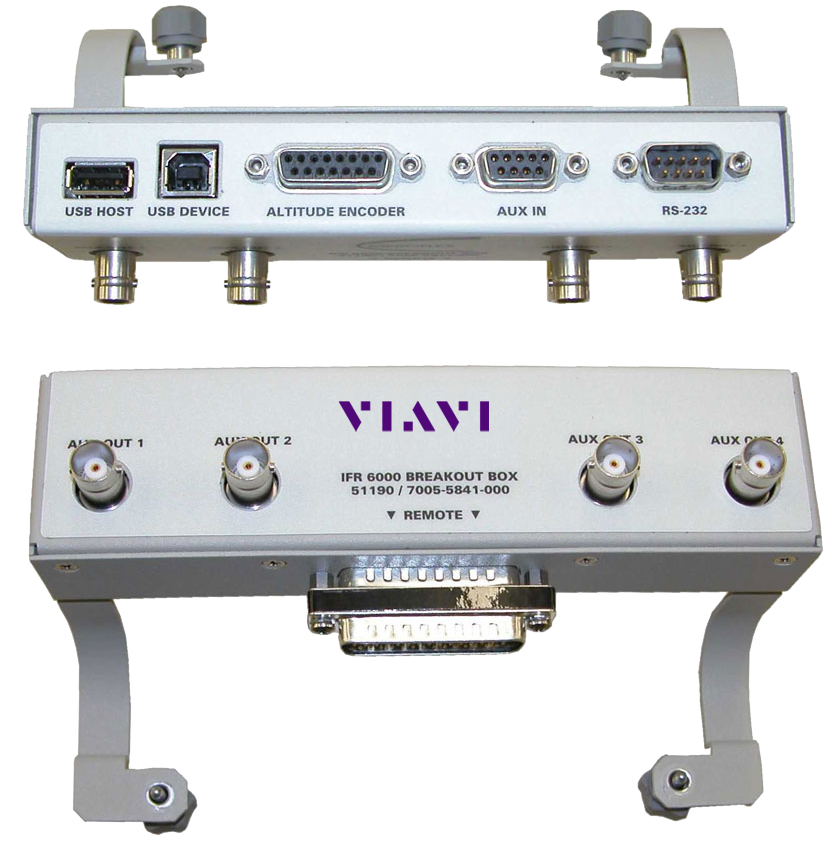

- выносной блок
- источник питания
- руководство «Приступая к работе»
- руководство по эксплуатации — CD
Характеристики
Режим DME
| Генератор сигналов | |
| Выходная частота | |
| Частота отклика | Диапазон: От 962 до 1213 МГц |
| Погрешность: ±10 кГц | |
| Выходной уровень | |
| Антенный порт | Диапазон: От –67 до –2 дБм на порте антенны |
| Разрешение: 1 дБ | |
| Погрешность: ±2 дБ | |
| Расстояние до антенны UUT: от 6 до 300 футов с комплектной антенной | |
| РЧ порта входа/ выхода | Диапазон: от –115 до –47 дБм |
| Разрешение: 1 дБ | |
| Погрешность: от –95 дБм до –47 дБм, ±1 дБ | |
| Погрешность: от –115 дБм до <–95 дБм, ±2 дБ | |
| Интервал между ответными импульсами | |
| От P1 к P2 | 12 мкс (±100 нс) (Канал X) при 50%-ном пиковом значении |
| От P1 к P2 | 30 мкс (±100 нс) (Канал Y) при 50%-ном пиковом значении |
| Ширина ответного импульса | |
| P1/P2 | 3,5 мкс (±0,5 мкс) |
| Эхосигнал | |
| Управление | Включено/выключено |
| Положение | 30 nmi (немаскируемых прерываний) (±1 nmi) |
| Амплитуда | –11 дБ (±1 дБ) относительно уровня ответного импульса |
| Время нарастания и спада ответного импульса (для всех импульсов) | |
| Время нарастания | 2,5 мкс (±0,25 мкс) (10 % — 90 %) |
| Время спада | 2,5 мкс (±0,25 мкс) (90 % — 10 %) |
| Время запаздывания | |
| Канал Х |
Фиксированное время запаздывания ответного импульса: 50 мкс (±100 нс) |
| Канал Y |
Фиксированное время запаздывания ответного импульса: 56 мкс (±100 нс) |
| Время задержки диапазона (каналы X и Y) | |
| Диапазон | От 0 до 450,00 nmi |
| Разрешение | 0,01 nmi |
| Погрешность | ±0,01 nmi |
| Скорость изменения диапазона (каналы X и Y) | |
| Диапазон | От 10 до 6500 kts |
| Разрешение | 1 kts |
| Погрешность | ±0,01 % типовая, тестируемая до ±0,5 % |
| Прерывистая генерация | |
| PRF | 2700 Гц |
| Погрешность | ±2 % |
| Распределение | Согласно ARINC 568 |
| Эффективность ответного импульса | |
| Диапазон | От 0 % до 100 % |
| Разрешение | Приращение на 1 % |
| Погрешность | ±0,5 % |
| Опознавательный тональный сигнал | |
| Выбор | Выбираемый код из трех букв |
| Частота | 1350 Гц |
| Погрешность | ±2 Гц |
| Измерения UUT | |
| ERP | |
| Диапазон | От +47 до +64 дБм |
| Разрешение | 0,1 дБ |
| Погрешность | ±2 дБ |
| Максимальная импульсная мощность прямой связи | |
| Диапазон | От +47 до +64 дБм |
| Разрешение | 0,1 дБ |
| Погрешность | ±1 дБ |
| Частота | |
| Диапазон | От 1025,00 до 1150,00 МГц |
| Разрешение | 10 кГц |
| Погрешность | ±20 кГц |
| Ширина запрашивающего импульса (Р1 и Р2) | |
| Диапазон | От 2,00 до 5,00 мс |
| Разрешение | 1 нс |
| Погрешность | ±50 нс |
| Интервал между запрашиваемыми импульсами | |
| Интервал от P1 к P2 | От 10 до 14 мкс (Канал X) |
| Интервал от P1 к P2 | От 34 до 38 мкс (Канал Y) |
| Разрешение | 10 нс |
| Погрешность | ±20 нс |
| PRF (частота повторения импульса) запроса | |
| Диапазон | От 1 до 300 Гц |
| Разрешение | 1 Гц |
| Погрешность | ±2 Гц |
Режим транспондера
| Генератор сигналов | |
| Выходная частота РЧ | |
| Частота запроса | 1030 МГц |
| Погрешность | ±10 кГц |
| Выходной уровень РЧ | |
| Разъем антенны | (MTL + 6 дБ типовой, автоматически управляемый для диапазона MTL от –83 до –68 дБм) |
| Диапазон | От –67 до –2 дБм на разъеме антенны |
| Разрешение | 0,5 дБ |
| Погрешность | ±2 дБ |
| Расстояние до антенны UUT | от 6 до 200 футов с комплектной антенной |
| Разъем входа РЧ (RF I/O) | (MTL + 6 дБ типовой, автоматически управляемый) |
| Диапазон | От –115 до –47 дБм |
| Разрешение | 0,5 дБ |
| Погрешность | От –95 дБм до –47 дБм, ±1 дБ |
| Погрешность | От –115 дБм до –95 дБм, ±2 дБ |
| Интервал между запрашиваемыми импульсами ATCRBS/РЕЖИМ S | |
| Режим А | |
| От P1 к P2 | 2,00 мкс (±25 нс) |
| От P1 к P3 | 8,00 мкс (±25 нс) |
| Режим С | |
| От P1 к P2 | 2,00 мкс (±25 нс) |
| От P1 к P3 | 21,00 мкс (±25 нс) |
| Режим S | |
| От P1 к P2 | 2,00 мкс (±25 нс) |
| От P1 к P6 | 3,50 мкс (±25 нс) |
| От P1 к SPR | 4,75 мкс (±25 нс) |
| От P5 к SPR | 0,40 мкс (±50 нс) |
| Межмодовый интервал между запрашиваемыми импульсами | |
| Режим А | |
| От P1 к P3 | 8,00 мкс (±25 нс) |
| От P1 к P4 | 10,00 мкс (±25 нс) |
| Режим С | |
| От P1 к P3 | 21,00 мкс (±25 нс) |
| От P1 к P4 | 23,00 мкс (±25 нс) |
|
Ширина запрашивающего импульса |
|
| Режимы A, C, S, межмодовый режим | |
| P1, P2, P3 | 0,80 мкс (±50 нс) |
| Режим S | |
| P6 (короткий DPSK блок) | 16,25 мкс (±50 нс) |
| P6 (длинный DPSK блок) | 30,25 мкс (±50 нс) |
| P5 | 0,80 мкс (±50 нс) |
| Межмодовый режим | |
| P4 (короткий) | 0,80 мкс (±50 нс) |
| P4 (длинный) | 1,60 мкс (±50 нс) |
| Время нарастания и спада запрашивающего импульса (все режимы) | |
| Время нарастания | От 50 до 100 нс |
| Время спада | От 50 до 200 нс |
| Фазовая модуляция (все режимы) | |
| Время перехода | <80 нс |
| Изменение фазы | 180° (±10°) |
| Уровни SLS (управляются автоматически в тесте уровня SLS) | |
| ATCRBS Уровень SLS (P2) | –9 дБ, от –1 до +0 дБ относительно уровня P1 |
| 0 дБ, от 0 до +1 дБ относительно уровня P1 | |
| Выкл | |
| Режим S | |
| Уровень SLS (P5) | –12 дБ, от –1 до +0 дБ относительно уровня P6 |
| +3 дБ, от 0 до +1 дБ относительно уровня P6 | |
| Выкл | |
| Тестовые сигналы запроса | |
| Режим S | PRF: 50 Гц (±5 Гц) |
| ATCRBS | PRF: 235 Гц (±5 Гц) |
| Измерения UUT | |
| ERP (при 1090 МГц) | |
| Диапазон | От +45,5 до +59 дБм (от 35,5 до 800 Ватт) |
| Разрешение | 0,1 дБ |
| Погрешность | ±2 дБ |
| Максимальная импульсная мощность прямой связи (при 1090 МГц) | |
| Диапазон | От +46,5 до +59 дБм (от 45 до 800 Ватт) |
| Разрешение | 0,1 дБ |
| Погрешность | ±1 дБ |
| Частота передатчика | |
| Диапазон | От 1087,00 до 1093,00 МГц |
| Разрешение | 10 кГц |
| Погрешность | ±50 кГц |
| Чувствительность приемника, излучаемый MTL | |
| Диапазон | От –79 до –67 дБм в 0 дБ, относительно изотопной антенны |
| Разрешение | 0,1 дБ |
| Погрешность | ±2 дБ, типовое значение |
| Время запаздывания: ATCRBS | |
| Диапазон | 1,80 — 7,00 мкс |
| Разрешение | 10 нс |
| Погрешность | ±50 нс |
| Время запаздывания ответного импульса, режим S и режим S ALL-CALL ATCRBS | |
| Диапазон | 125,00 — 131,00 мкс |
| Разрешение | 10 нс |
| Погрешность | ±50 нс |
| Флуктуация времени задержки ответного импульса | |
| ATCRBS | Диапазон: 0,00 — 2,30 мкс |
| Разрешение: 1 нс | |
| Погрешность: ±20 нс | |
| Режим S и режим S ALL-CALL ATCRBS | |
| Диапазон | 0,00 — 6,00 мкс |
| Разрешение | 1 нс |
| Погрешность | ±20 нс |
| Интервал между импульсами: От F1 к F2 | |
| Диапазон | 19,70 — 21,60 мкс |
| Разрешение | 1 нс |
| Погрешность | ±20 нс |
| Интервал между импульсами: Заголовок режима S | |
| Диапазон, от P1 к P2 | 0,8 — 1,2 мкс |
| Диапазон, от P1 к P3 | 3,3 — 3,7 мкс |
| Диапазон, от P1 к P4 | 4,3 — 4,7 мкс |
| Разрешение | 1 нс |
| Погрешность | ±20 нс |
| Ширина импульса: От F1 к F2 | |
| Диапазон | 0,25 — 0,75 мкс |
| Разрешение | 1 нс |
| Погрешность | ±20 нс |
| Ширина импульса: Заголовок режима S | |
| Диапазон | 0,25 — 0,75 мкс |
| Разрешение | 1 нс |
| Погрешность | ±20 нс |
| Изменение амплитуды импульса | |
| Диапазон: Режим S (относительно P1) | От –3 до +3 дБ |
| Диапазон: ATCRBS (относительно F1) | От –3 до +3 дБ |
| Разрешение | 0,1 дБ (0,01 дБ через RCI) |
| Погрешность | ±0,5 дБ |
|
Период прерывистой генерации DF 11 |
|
| Диапазон | От 0,10 до 4,88 сек |
| Разрешение | 10 мс |
| Погрешность | ±10 мс |
| Локализация разновременности | |
| Диапазон | От 0 дo >20 дБ (в зависимости от расстояния тестирования) |
| Расстояние тестирования | От 1,83 м до 28,96 м |
| Разрешение | 0,1 дБ |
| Погрешность | ±3 дБ |
Режим TCAS
| Генератор сигналов | |
| Выходная частота | |
| Частота отклика | 1090 МГц |
| Погрешность | ±10 кГц |
| Уровень выходного сигнала (имитированный ERP) | |
| Разъем антенны 1 | |
| Излучаемая мощность при 0 дБ, относительно изотропной антенны UUT | –68 дБм типовая в диапазоне 10 Nmi (автоматическое управление) |
| Диапазон | От –67 до –2 дБм на разъеме антенны |
| Разрешение | 0,5 дБ |
| Погрешность | ±2 дБ |
| Расстояние до антенны UUT | от 6 до 300 футов с комплектной антенной |
| Разъем входа РЧ (RF I/O) | |
| Автоматический режим | –68 дБм типовая в диапазоне 10 Nmi (немаскируемое прерывание), автоматическое управление |
| Диапазон ручного режима | От –115 до –47 дБм |
| Разрешение | 0,5 дБ |
| Погрешность | От –95 дБм до –47 дБм, ±1 дБ |
| Погрешность | От –115 дБм до –95 дБм, ±2 дБ |
| Интервал между ответными импульсами | |
| Режим С | |
| От F1 к F2 | 20,30 мкс (±25 нс) |
| От F1 к С1 | 1,45 мкс (±25 нс) |
| От F1 к А1 | 2,90 мкс (±25 нс) |
| От F1 к С2 | 4,35 мкс (±25 нс) |
| От F1 к А2 | 5,80 мкс (±25 нс) |
| От F1 к С4 | 7,25 мкс (±25 нс) |
| От F1 к А4 | 8,70 мкс (±25 нс) |
| От F1 к В1 | 11,60 мкс (±25 нс) |
| От F1 к D1 | 13,05 мкс (±25 нс) |
| От F1 к В2 | 14,50 мкс (±25 нс) |
| От F1 к D2 | 15,95 мкс (±25 нс) |
| От F1 к В4 | 17,40 мкс (±25 нс) |
| От F1 к D4 | 18,85 мкс (±25 нс) |
| Режим S | |
| От P1 к P2 | 1,00 мкс (±25 нс) |
| От P1 к P3 | 3,50 мкс (±25 нс) |
| От P1 к P4 | 4,50 мкс (±25 нс) |
| От P1 к D1 | 8,00 мкс (±25 нс) |
| От D1 к Dn (n= от 2 до 112) | 1,00 мкс раз (n-1) (±25 нс) |
| Ширина ответного импульса | |
| Режим С | |
| Все импульсы | 0,45 мкс (±50 нс) |
| Режим S | |
| От Р1 до Р4 | 0,50 мкс (±50 нс) |
| От D1 до D112 | 0,50 мкс (±50 нс), 1 мкс ширина микросхемы |
| Режимы ответа | Режим С TCAS I / II (с сообщением высоты) |
| Форматы 0, 11, 16 режима S TCAS II | |
| Амплитуды ответного импульса | |
| ATCRBS | ±1 дБ относительно F1 |
| Режим S | ±1 дБ относительно Р1 |
| Время нарастания и спада ответного импульса (для всех режимов) | |
| Время нарастания | От 50 до 100 нс |
| Время спада | От 50 до 200 нс |
| Выборочный ответ | |
| Диапазон | От 0 % до 100 % |
| Разрешение | 10 % |
| Погрешность | ±1 % |
| Время запаздывания | |
| ATCRBS | 3,0 мкс (±50 нс) |
| Режим S | 128 мкс (±50 нс) |
| Время задержки диапазона | |
| Диапазон | От 0 до 260 nmi |
| Разрешение | 0,1 nmi |
| Погрешность | ±0,02 nmi |
| Скорость изменения диапазона | |
| Диапазон | От –1200 до +1200 kts |
| Разрешение | 10 kts |
| Погрешность | 10 % |
| Диапазон высот | |
| Диапазон | От –1000 до 126 000 футов |
| Разрешение, режим С | 100 футов |
| Разрешение, режим S | 25 футов |
| Скорость изменения высоты | |
| Диапазон | От –10 000 до +10 000 фт/мин |
| Разрешение | 100 фт/мин |
| Погрешность | 10 % |
| Прерывистая генерация | |
| Управление | Включено/выключено |
| Скорость | От 0,8 до 1,2 секунд, случайное распределение |
| Приемник | |
| Интервал между импульсами (ATCRBS, режим C All Call) | |
| От S1 к P1 | 2,0 мкс |
| Приемы | < ±200 нс |
| Отклонения | > ±1,0 мкс |
| От P1 к P3 | 21,0 мкс |
| Приемы | < ±200 нс |
| Отклонения | (<10 % ответов) >±1,0 мкс |
| От P1 к P4 | 23,0 мкс |
| Приемы | < ±200 нс |
| Отклонения | (<10 % ответов) >±1,0 мкс |
| Режим S | |
| От P1 к P2 | 2,0 мкс |
| Приемы | < ±200 нс |
| Отклонения | (<10 % ответов) >±1,0 мкс |
| От P1 к SPR | 4,75 мкс |
| Приемы | < ±200 нс |
| Отклонения | (<10 % ответов) >±1,5 мкс |
| Подавление | |
| ATCRBS (P2 или S1) | |
| >0,5 дБ выше уровня P1 | <10 % ответов |
| Измерения UUT | |
| ERP (при 1030 МГц) | |
| ATCRBS | |
| Диапазон | От +43 до +58 дБм (от 20 до 631 Ватт) |
| Разрешение | 0,1 дБ |
| Погрешность | ±2 дБ |
| Режим S | |
| Диапазон | От +43 до +58 дБм (от 20 до 631 Ватт) |
| Разрешение | 0,1 дБ |
| Погрешность | ±2 дБ |
| Максимальная импульсная мощность прямой связи (при 1030 МГц) | |
| ATCRBS | |
| Диапазон | От +43 до +58 дБм (от 20 до 631 Ватт) |
| Разрешение | 0,1 дБ |
| Погрешность | ±1 дБ |
| Режим S | |
| Диапазон | От +43 до +58 дБм (от 20 до 631 Ватт) |
| Разрешение | 0,1 дБ |
| Погрешность | ±1 дБ |
| Частота | |
| Диапазон | От 1029,00 до 1030,00 МГц |
| Разрешение | 1 кГц |
| Погрешность | ±10 кГц |
| Интервал радиовещания TCAS | |
| Диапазон | От 1,0 до 12,0 сек |
| Разрешение | 0,1 сек |
| Погрешность | ±0,2 сек |
Режим UAT
| Генератор сигналов | |
| Выходная частота РЧ | |
| Частота передатчика | 978 МГц |
| Погрешность | ±10 кГц |
| Выходной уровень | |
| Антенный порт | |
| Излучаемая мощность при 0 дБ, относительно изотопной антенны UUT | –85 дБм, автоматическое управление |
| Диапазон | от –67 до –2 дБм на порте антенны |
| Разрешение | 0,5 дБ |
| Погрешность | ±2 дБ |
| Расстояние до антенны UUT | от 6 до 150 футов с комплектной антенной |
| РЧ порта входа/выхода | |
| Автоматический режим | –85 дБм |
| Погрешность | ±1 дБ |
| Модуляция | |
| Тип | BPFSK по RTCA DO-282B |
| Отклонение | ±312,5 кГц, типичное значение |
| Измерения UUT | |
| ERP (при 978 МГц) | |
| Диапазон | От +35 до +57 дБм (от 3,16 до 500 Ватт) |
| Разрешение | 0,1 дБ |
| Погрешность | ±2 дБ |
| Максимальная мощность прямой связи (при 978 МГц) | |
| Диапазон | От +35 до +57 дБм (от 3,16 до 500 Ватт) |
| Разрешение | 0,1 дБ |
| Погрешность | ±1 дБ |
| Частота | |
| Диапазон | От 977,96 до 978,04 МГц |
| Разрешение | 1 кГц |
| Погрешность | ±10 кГц |
Документы
Viavi IFR6000 Brochure
426 Кб
Viavi IFR6000 Спецификация
238.5 Кб
Описание
| Наименование | Описание |
| 6000 | IFR6000 Mode A/C/S Transponder and DME Ramp Test Set |
| 6000EMB | IFR6000 Embraer Configuration |
| OPT2 | 6000OPT2 TCAS I/II Option |
| OPT3 | 6000OPT3 ADS-B 1090Mhz Option |
| OPT5 | 6000OPT5 UAT 978Mhz Option (New Sales or MOD 2+ fielded units) |
| OPT6 | 6000OPT6 ADS-B Integrity Test Option (Includes Hardware) |
| AC0820 | настольная подставка |
| AC0826 | штатив |
| AC24006 | штатив, стойка-тележка |
| AC0829 | коаксиальный кабель TNC/TNC, 25 футов |
| AC0830 | коаксиальный кабель TNC/TNC, 50 футов |
Модели
