Анализаторы серии Fluke FEV350
Подробнее
477 300 руб.
Описание

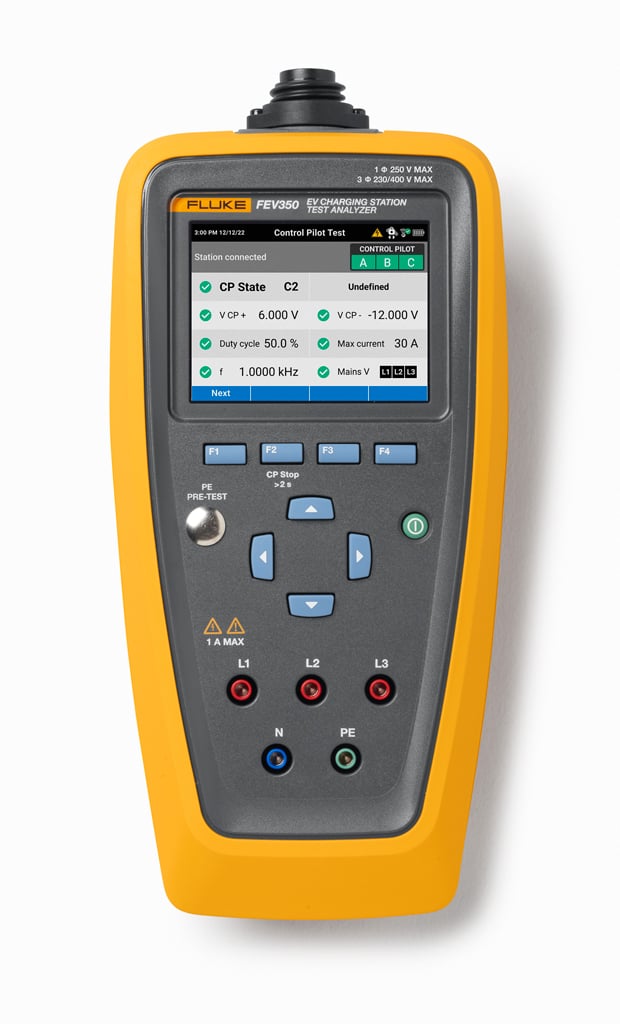

Анализатор зарядных станций для электромобилей Fluke FEV350 представляет собой комплексное портативное решение для проверки безопасности и функциональности зарядных станций переменного тока (AC) с разъёмами Type 2 или Type 1. Прибор предназначен для специалистов, которым необходимо быстро и эффективно выполнять и документировать множество тестов без использования нескольких инструментов. FEV350 обеспечивает предварительно заданные планы тестирования и индикацию «Пройдено/Не пройдено» по результатам измерений, что упрощает анализ и сокращает время проверки. Встроенная функция Auto Control Pilot с анализом формы сигнала, совместимость с программным обеспечением TruTest™ для управления данными и формирования отчётов, а также возможность беспроводного подключения к многофункциональным тестерам Fluke делают FEV350 универсальным инструментом для ввода в эксплуатацию, технического обслуживания и сертификации зарядных станций для электромобилей.
Общие характеристики
- Тип прибора: анализатор зарядных станций для электромобилей (EV Charging Station Analyzer)
- Типы разъёмов: Type 2 или Type 1
- Референсная температура для определения погрешности: 23 °C ±5 К
- Температурный коэффициент: 0,1 %/°C
- Входные электрические характеристики: 1Φ: макс. 250 В; 3Φ: макс. 230/400 В, 50/60 Гц, макс. 1 А
- Внутреннее энергопотребление: макс. 3 Вт
- Дисплей: цветной ЖК-дисплей
- Питание: 4 элемента AA (щелочные или NiMH)
- Размеры (В × Ш × Г) без штекера TY1/TY2: ≈ 263 × 123 × 63 мм
- Вес без штекера TY1/TY2: ≈ 0,9 кг; со штекером TY1 или TY2 — ≈ 1,4 кг
- Беспроводная связь: Bluetooth 5.0
- Рабочая температура: от –10 °C до +40 °C
- Температура хранения: от –20 °C до +50 °C
- Относительная влажность (рабочая): от 10% до 85% (0–40 °C, без конденсации)
- Высота над уровнем моря (рабочая): до 3000 м
- Степень защиты корпуса: IP40
- Категория безопасности: CAT II 300 В, класс защиты II
- Стандарты: IEC/EN 61851-1, IEC/HD 60364-7-722, IEC 61010-1, IEC 61010-2-030, IEC 61557-1, IEC 61557-6, IEC 61557-7, IEC 61557-10
- Гарантия: 2 года
Основные функции и режимы
- Предварительное испытание на электробезопасность (PE Pre-Test): проверка напряжения прикосновения на защитном проводнике (PE) для обеспечения отсутствия опасного напряжения. Безопасный диапазон: ≤50 В перем./пост. тока (допуск –50%), опасный диапазон: >50 В перем./пост. тока (допуск +0%).
- Визуальный осмотр: проверка по контрольному списку.
- Тестирование УЗО и RDC-DD: проверка времени срабатывания устройств защитного отключения (УЗО) типов A, B/B+, RDC-PD при питании от 100 до 253 В перем. тока. Время срабатывания при x0,5 (30 мА): 0–510 мс, погрешность ±(2% + 3 мс); при x1 (30 мА): 0–310 мс (TN), 0–210 мс (TT при 230 В); при x5 (30 мА): 0–50 мс.
- Анализ сигнала Control Pilot (CP): измерение напряжения, частоты (0,9000–1,1000 кГц), рабочего цикла ШИМ (3–97%) и индикация тока (до 80 А в зависимости от рабочего цикла согласно IEC 61851-1). Отображение состояния CP (A, B, C, D) в зависимости от напряжения.
- Автоматический Control Pilot (Auto CP): автоматический перебор всех доступных состояний заряда с предоставлением деталей измерений для проверки способности зарядной станции корректно заряжать электромобиль.
- Моделирование состояния CP: возможность имитации состояний A (>900 кОм), B (1870–4610 Ом), C (909–1723 Ом) и D (140–448 Ом) с точностью ±0,2%.
- Моделирование состояния Proximity Pilot (PP): имитация различных токовых нагрузок: открыто (>900 кОм), 13 А (1500 Ом ±1,5%), 20 А (680 Ом ±1,5%), 32 А (220 Ом ±1,5%), 63/70 А (100 Ом ±1,5%), ошибка (<60 Ом).
- Моделирование неисправностей: ошибка PE (замыкание на землю / PE разомкнуто), ошибка CP (0 Ом или 120 Ом).
- Измерение напряжения и сопротивления: напряжение на контакте D (PP) от 0,10 до 15,00 В с точностью ±(1,0% + 3 цифры); сопротивление резистора PP (тип 2) от 50 до 5000 Ом с точностью ±1,0%.
- Измерение напряжения сети и частоты: напряжение L-N, L-PE, N-PE (0–253 В, погрешность ±(3% + 3 знака)), напряжение L-L (0–440 В), частота (40–70 Гц, ±0,20 Гц).
- Проверка последовательности фаз: определение правой, левой или отсутствующей последовательности фаз при напряжении 50–280 В фаза-N.
- Режим эксперта (Expert Mode): отключает всплывающие подсказки для опытных пользователей, ускоряя работу.
- Автоматическая последовательность (Auto-Sequence): запуск всех подтестов в рамках одной измерительной функции одной кнопкой.
Программное обеспечение и управление данными
- Совместимость с TruTest™ Data Management Software: управление данными измерений, быстрое создание протоколов и отчётов по результатам инспекций EVSE. Поддержка двунаправленной связи для загрузки настроенных планов тестирования непосредственно в FEV350.
- Беспроводная интеграция с многофункциональными тестерами Fluke: через Bluetooth 5.0 FEV350 подключается к совместимым многофункциональным тестерам Fluke для выполнения поддерживающих измерений (сопротивление заземления, изоляция, сопротивление контура/линии), отображения схем подключения и информационных экранов.
- Анализ формы сигнала Control Pilot: визуализация формы сигнала CP с индикацией «Пройдено/Не пройдено» для быстрой оценки.
- Сравнение данных с предыдущими проверками: возможность отслеживания изменений состояния зарядной станции с течением времени.
- Обновление прошивки: быстрый доступ к последним версиям ПО через TruTest™.
Условия окружающей среды и безопасность
- Рабочая температура: от –10 °C до +40 °C
- Температура хранения: от –20 °C до +50 °C
- Относительная влажность (рабочая): от 10% до 85% (0–40 °C, без конденсации)
- Влажность при хранении: до 95%
- Высота над уровнем моря (рабочая): до 3000 м
- Степень защиты корпуса: IP40 (IEC 60529)
- Категория безопасности: CAT II 300 В
- Класс защиты: II
- Стандарты безопасности: IEC 61010-1 (степень загрязнения 2), IEC 61010-2-030
- Стандарты производительности: IEC 61557-1, IEC 61557-6, IEC 61557-7, IEC 61557-10
- Стандарты зарядных станций: IEC/EN 61851-1, IEC/HD 60364-7-722
Комплектация (базовая, зависит от модификации)
- Анализатор зарядных станций для электромобилей Fluke FEV350
- Сменный разъём Type 2 или Type 1 (в зависимости от комплектации)
- 4 элемента питания AA (щелочные или NiMH)
- Измерительные провода
- Краткое руководство пользователя
- Программное обеспечение TruTest™ EV Charging (загружается отдельно, доступна 60-дневная демо-версия)
Примечание: анализатор зарядных станций Fluke FEV350 предназначен для профессиональной проверки, ввода в эксплуатацию, технического обслуживания и сертификации зарядных станций для электромобилей переменного тока с разъёмами Type 1 и Type 2. Прибор обеспечивает полный набор тестов безопасности и функциональности, включая предварительную проверку защитного заземления, тестирование УЗО/RDC-DD, анализ сигнала управления (Control Pilot) с визуализацией формы сигнала, моделирование состояний CP и PP, а также проверку напряжения, частоты и последовательности фаз. Встроенные режимы эксперта и автоматической последовательности ускоряют работу опытных специалистов. Интеграция с программным обеспечением TruTest™ и беспроводное подключение к многофункциональным тестерам Fluke через Bluetooth 5.0 обеспечивают полный цикл документирования и формирования отчётов. Прибор разработан в соответствии с международными стандартами IEC/EN 61851-1 и IEC/HD 60364-7-722, что гарантирует соответствие результатов проверок требованиям нормативной документации.
Характеристики
| Модель | Fluke FEV350 |
| Тип устройства | Анализатор зарядных станций для электромобилей |
| Референсная температура для определения погрешности | 23 °C ±5 К |
| Температурный коэффициент | 0,1 %/°C |
| Предварительное испытание на электробезопасность – Напряжение прикосновения, безопасный диапазон | ≤50 В перем./пост. тока, -50 % |
| Предварительное испытание на электробезопасность – Напряжение прикосновения, опасный диапазон | >50 В перем./пост. тока, +0 % |
| Предварительное испытание на электробезопасность – Визуальный осмотр | См. контрольный список |
| Предварительное испытание на электробезопасность – Заземление RLO | При >200 мА Iтест |
| Предварительное испытание на электробезопасность – Изоляция RINS | @ 500 В Uном |
| Предварительное испытание на электробезопасность – Сопротивление контура/линии | без обрыва контура |
| Предварительное тестирование УЗО/RDC-DD – Uf (диапазон отображения) | от 5 до 110 В |
| Предварительное тестирование УЗО/RDC-DD – Uf (погрешность) | -(0 % + 0 цифр), +(10 % + 3 цифры) @ Iтест 0,33 x IΔN AC |
| Предварительное тестирование УЗО/RDC-DD – Re (диапазон отображения) | от 166 до 3667 Ом |
| Предварительное тестирование УЗО/RDC-DD – Re (погрешность) | от -10 % до +15 % |
| Тест УЗО (IΔN 30 мА) – Условия | При питании от 100 В перем. до 253 В перем. (типы A, B/B+, RDC-PD) |
| Время срабатывания УЗО при x0,5 (30 мА) – диапазон | от 0 до 510 мс |
| Время срабатывания УЗО при x0,5 (30 мА) – погрешность | ±(2 % + 3 мс) |
| Время срабатывания УЗО при x1 (30 мА) – диапазон | TN: 0–310 мс; TT при 120 В: 0–310 мс; TT при 230 В: 0–210 мс |
| Время срабатывания УЗО при x1 (30 мА) – погрешность | ±(2 % + 3 мс) |
| Время срабатывания УЗО при x5 (30 мА) – диапазон | от 0 до 50 мс |
| Время срабатывания УЗО при x5 (30 мА) – погрешность | ±(2 % + 3 мс) |
| Постоянный ток (0°, 180°) – УЗО тип B/B+ | от 12,0 мА до 36,0 мА, 17 ступеней с 1,5 мА, ±1,5 мА |
| Полуволна переменного тока – УЗО тип A и RDC-PD | от 7,5 мА до 48,0 мА, 28 ступеней с 1,5 мА |
| DC @ RCD тип B/B+ | от 12,0 мА до 66,0 мА, 37 ступеней с 1,5 мА |
| Тест RDC-DD (IΔN +6 мА EV) – Время срабатывания (0°, 180°) | При питании от 100 до 253 В перем. +3 мА пост.: 0,000–10,100 с, ±(2%+3 мс); +6 мА пост.: 0–310 мс; +60 мА пост.: 0–310 мс; +200 мА пост.: 0–110 мс |
| Тест RDC-DD – Постоянный ток (плавный переход 2,0–6,0 мА) | ± 0,6 мА |
| Напряжение сети L-N, L-PE, N-PE – диапазон отображения | от 0 до 280 В |
| Напряжение сети L-N, L-PE, N-PE – диапазон измерения | от 0 до 253 В |
| Напряжение сети L-N, L-PE, N-PE – погрешность | ±(3 % + 3 знака) |
| Напряжение сети L-N, L-PE, N-PE – номинальные значения | RIN L-N: >30 МОм, RIN L-PE: >10 МОм, 40–70 Гц, CF 2, Vmax peak 560 В |
| Напряжение сети L-L – диапазон отображения | от 0 до 490 В |
| Напряжение сети L-L – диапазон измерения | от 0 до 440 В |
| Напряжение сети L-L – номинальные значения | RIN L-L: >30 МОм, 40–70 Гц, CF 2, Vmax peak 980 В |
| Частота сети | от 40,00 до 70,00 Гц, ±0,20 Гц |
| Последовательность фаз | правая, левая, отсутствует (при напряжении 50–280 В фаза-N, дисбаланс напряжения <20%, дисбаланс фаз 120°±10°) |
| Анализ сигнала CP – Напряжение (диапазон отображения) | от -15,000 до 15,000 В |
| Анализ сигнала CP – Напряжение (диапазон измерения) | от -15,000 до -2,000 В и от 2,000 до 15,000 В |
| Анализ сигнала CP – Напряжение (погрешность) | ±0,5 % (RВ: 1 МОм, от 0,9000 до 1,1000 кГц, UCP+ >2,000 В, UCP- <-2,000 В) |
| Анализ сигнала CP – Рабочий цикл ШИМ (диапазон отображения) | от 2,0% до 98,0% |
| Анализ сигнала CP – Рабочий цикл ШИМ (диапазон измерения) | от 3,0% до 97,0% |
| Анализ сигнала CP – Рабочий цикл ШИМ (погрешность) | ± 5 цифр |
| Анализ сигнала CP – Индикация тока | от 0,0 до 80,0 А (в зависимости от рабочего цикла, согласно IEC 61851-1) |
| Анализ сигнала CP – Частота | от 0,9000 до 1,1000 кГц, разрешение 0,001 кГц |
| Анализ сигнала CP – Индикация состояния CP | A, B, C, D (в зависимости от напряжения) |
| Анализ сигнала CP – x1, x2 | в зависимости от частоты |
| Моделирование состояния CP – A (сопротивление) | >900 кОм ±0,2 % |
| Моделирование состояния CP – B (верхний/номинальный/нижний уровни) | Верхний: 4610 Ом ±0,2%; Номинальный: 2740 Ом ±0,2%; Нижний: 1870 Ом ±0,2% |
| Моделирование состояния CP – C (верхний/номинальный/нижний) | Верхний: 1723 Ом ±0,2%; Номинальный: 1300 Ом ±0,2%; Нижний: 909 Ом ±0,2% |
| Моделирование состояния CP – D (верхний/номинальный/нижний) | Верхний: 448 Ом ±0,2%; Номинальный: 270 Ом ±0,2%; Нижний: 140 Ом ±0,2% |
| Моделирование состояния PP – Открыть | >900 кОм |
| Моделирование состояния PP – 13 А | 1500 Ом ±1,5% |
| Моделирование состояния PP – 20 А | 680 Ом ±1,5% |
| Моделирование состояния PP – 32 А | 220 Ом ±1,5% |
| Моделирование состояния PP – 63 (70) А | 100 Ом ±1,5% |
| Моделирование состояния PP – Ошибка | <60 Ом (56 Ом ±5%) |
| Моделирование неисправности – Ошибка PE | замыкание на землю / PE разомкнуто |
| Моделирование неисправности – Ошибка CP E при 0 Ом или 120 Ом | 0 Ом (+2 Ом), 120 Ом ±1,5% |
| Моделирование неисправности – Короткое замыкание диода | — |
| Ошибка измерения напряжения D (PP, тип 2 с разъемом) | от 0,10 до 15,00 В, ±(1,0% + 3 цифры), RВ: 1 МОм |
| Измерение резистора PP (тип 2 с кабелем Rc) | 50,0–499,9 Ом, 500–5000 Ом, ±1,0% |
| Измерение резистора PP (тип 1 с кабелем S3, R6, R7) | — |
| Измерение резистора CP (R1) | от 800 до 1200 Ом, ±1,0% |
| Примечание по тестам RLO, RINS, сопротивление контура | Для этих тестов требуется многофункциональный тестер (МФТ); значения указаны в документации к МФТ |
| Входные электрические характеристики | 1 Φ: макс. 250 В; 3 Φ: макс. 230/400 В, 50/60 Гц, макс. 1 А |
| Внутреннее энергопотребление | макс. 3 Вт |
| Размеры (В × Ш × Г) без штекера TY1/TY2 | ~263 мм × 123 мм × 63 мм (~10,35 × 4,84 × 2,48 дюйма) |
| Вес без штекера TY1/TY2 | ~0,9 кг |
| Вес со штекером TY1 или TY2 | ~1,4 кг |
| Батарейка | 4 × AA (щелочные или NiMH) |
| Рабочая температура | от -10 °C до 40 °C (от 14 °F до 104 °F) |
| Температура хранения | от -20 °C до 50 °C (от -4 °F до 122 °F) |
| Рабочая относительная влажность | от 10% до 85% (0–40 °C, без конденсации) |
| Влажность при хранении | до 95% |
| Беспроводное радио (Bluetooth 5.0) – диапазон частот | от 2412 МГц до 2462 МГц |
| Беспроводное радио – выходная мощность | <100 мВт |
| Высота над уровнем моря | 3000 м |
| Безопасность | IEC 61010-1: степень загрязнения 2, IEC 61010-2-030, CAT II 300 В, класс защиты II |
| Производительность | IEC 61557-1, IEC 61557-6, IEC 61557-7, IEC 61557-10 |
| Степень защиты (IP) | IEC 60529: IP40 |
Документы
FLUKE FEV350 Specification
1.3 Мб
Описание
| Опция / Обозначение | Описание |
| FEV300-CON-TY1 | Тестовый кабель с вилкой Type 1 для подключения к зарядным станциям с разъёмом Type 1. |
| FEV300-CON-TY2 | Тестовый кабель с вилкой Type 2 для подключения к зарядным станциям с разъёмом Type 2. |
| Zero Point Adapter/TY1 | Нулевой адаптер для калибровки и компенсации сопротивления измерительных проводов при работе с разъёмом Type 1. |
| Zero Point Adapter/TY2 | Нулевой адаптер для калибровки и компенсации сопротивления измерительных проводов при работе с разъёмом Type 2. |
| FLK-ZEROADAPTER/T1 | Нулевой адаптер для разъёма Type 1 (альтернативное обозначение). |
| FLK-ZEROADAPTER/T2 | Нулевой адаптер для разъёма Type 2 (альтернативное обозначение). |
| TPAK Magnetic Hanger | Магнитный подвес для фиксации анализатора на металлических поверхностях, освобождающий руки для работы. |
| Padded Carrying Case | Мягкая сумка с амортизацией для безопасной транспортировки и хранения анализатора и аксессуаров. |
| TruTest™ Software | Программное обеспечение для документирования, создания отчётов и управления данными измерений. Доступно в версиях Lite и Advanced. |
| FLK-FEV350/KIT | Комплект адаптеров для зарядных станций с различными типами вилок (включает тестовые кабели и нулевые адаптеры). |
| FLK-FEV350/KIT SCH | Комплект для зарядных станций с вилкой Schuko (включает адаптеры и сумку для переноски). |
| FLK-FEV350/KIT UK | Комплект для зарядных станций с вилкой UK (включает адаптеры и сумку для переноски). |
| FEV350/TY2/TY1 PRO | Расширенный комплект с лицензией TruTest™, включающий тестовые кабели Type 1 и Type 2, нулевые адаптеры, магнитный подвес и сумку. |
| Базовые интерфейсы (всегда) | В комплекте: анализатор FEV350/BASIC, 4 батареи AA, руководство пользователя, сертификат калибровки. Поддерживает Bluetooth 5.0 для беспроводной связи. |
Модели
| Модели | Описание | Цена |
| FEV350/TY2/TY1 PRO | Анализатор фотоэлектрических систем (TY1/TY2 PRO) | 591 900 руб. |
| FLK-FEV350/TY2/TY1 | Анализатор фотоэлектрических систем (TY1/TY2) | 534 600 руб. |
| FLK-FEV350/TY2 PRO | Анализатор фотоэлектрических систем (TY2 PRO) | 534 600 руб. |
| FLK-FEV350/TY2 | Анализатор фотоэлектрических систем (TY2) | 477 300 руб. |
