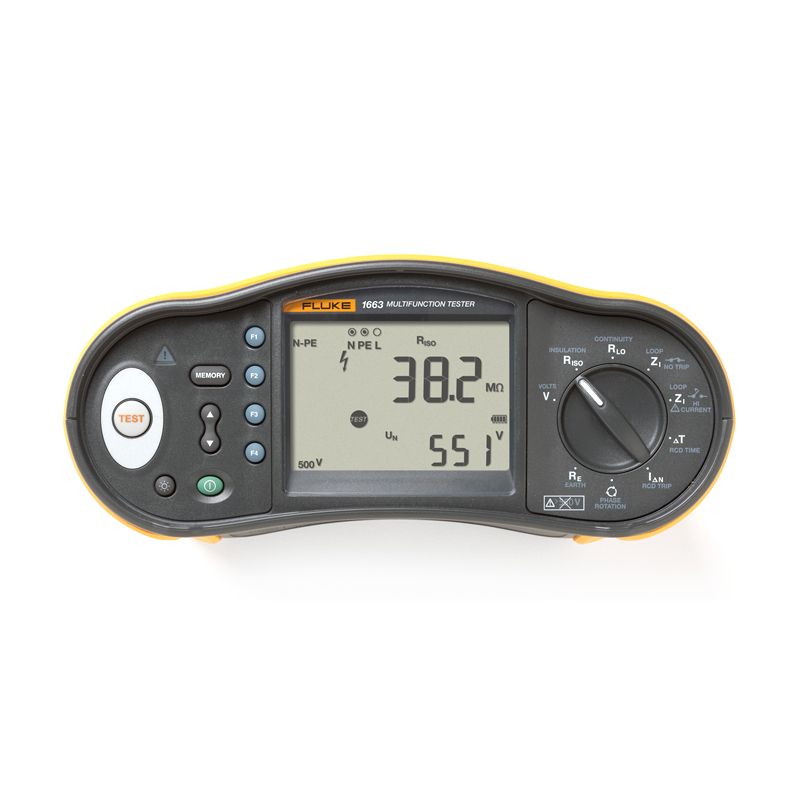

Fluke 166X

Многофункциональные тестеры электроустановок Fluke 1662 и 1663 представляют собой профессиональные портативные решения для проверки безопасности электрических установок в жилых, коммерческих и промышленных объектах. Оба прибора обеспечивают быстрое и эффективное выполнение проверок в соответствии с требованиями местного законодательства, отличаясь надежностью Fluke, простотой использования и интуитивно понятным управлением, с которым легко могут работать специалисты любого уровня подготовки. Компактный и лёгкий корпус (менее 1,3 кг), мягкий ремешок для переноски и поясной ремень позволяют освободить руки при проведении измерений в течение всего дня.

Общие характеристики для Fluke 1662 и 1663

• Тип прибора: многофункциональный тестер электроустановок (Multifunction Installation Tester)
• Измерение напряжения переменного тока (True RMS): диапазон до 500 В, разрешение 0,1 В, точность 0,8% + 3 ед. (45–66 Гц), входной импеданс 360 кОм
• Защита от перегрузки по напряжению: 660 В среднеквадратичное значение
• Проверка целостности цепи (RLO): диапазоны 20 Ом / 200 Ом / 2000 Ом (автоматический выбор), разрешение 0,01 Ом / 0,1 Ом / 1 Ом, напряжение холостого хода > 4 В
• Сопротивление изоляции (RISO): испытательный ток 1 мА; диапазоны измерения до 20/50/100/200/500/1000 МОм в зависимости от испытательного напряжения
• Сопротивление контура и линии (ZI): диапазоны 10 Ом (режим высокого тока) / 20 Ом / 200 Ом / 2000 Ом, разрешение 0,001 Ом / 0,01 Ом / 0,1 Ом / 1 Ом
• Предполагаемый ток короткого замыкания на землю (PEFC/IK) и ток короткого замыкания (PSC/IK): диапазоны 1000 A / 10 kA (50 kA), разрешение 1 A / 0,1 kA
• Дисплей: ЖК-дисплей с подсветкой
• Питание: 6 элементов AA (IEC LR6)
• Габариты (Д × Ш × В): 250 × 125 × 100 мм
• Вес: менее 1,3 кг
• Степень защиты корпуса: IP40
• Категория безопасности: CAT III 500 В / CAT IV 300 В
• Гарантия: 1 год
• Межповерочный интервал: 1 год
• Внесён в Госреестр СИ РФ: № 66478-17 (действителен до 26.01.2027)

Основные функции и режимы (общие для обеих моделей)

• Измерение напряжения и частоты: контроль параметров сети
• Проверка полярности проводки, обнаружение повреждений проводов N: выявление ошибок монтажа
• Сопротивление изоляции: оценка состояния изоляции
• Целостность цепи и сопротивление: проверка целостности проводки
• Измерение параметров обмоток электродвигателя: с помощью проверки целостности цепи
• Сопротивление контура и линии: измерение импеданса петли короткого замыкания
• Предполагаемый ток короткого замыкания на землю (PEFC/IK) и ток короткого замыкания (PSC/IK): автоматический расчёт
• Тестирование УЗО: время переключения, уровень размыкания (проверка линейным сигналом), измерение времени и тока размыкания для УЗО типов A и AC в рамках одной проверки, переменное значение тока УЗО, последовательность автоматических проверок УЗО
• Индикатор чередования фаз: определение правильности подключения фаз
• Переключаемая функция автозапуска (Вкл/Выкл): автоматический запуск проверок УЗО и контуров
• Самопроверка: встроенная диагностика прибора
• Поддержка времени и даты: при использовании с дополнительным ПО FlukeView®

Ключевые различия моделей

Fluke 1662 является надёжным базовым тестером, предоставляющим все основные функции для ежедневной проверки электроустановок. Fluke 1663 представляет собой более продвинутую модель с расширенным функционалом, предназначенную для профессиональных пользователей.

Дополнительные возможности Fluke 1663

• Проверка целостности цепи на входах L-N, N-PE: позволяет быстро выявлять обрывы и повреждения в проводке
• Проверка чувствительных УЗО сглаженного постоянного тока (тип B): тестирование устройств защитного отключения, чувствительных к постоянному току
• Измерение сопротивления заземления: оценка качества заземляющих систем
• Испытательное напряжение изоляции 50 В: дополнительное низкое напряжение для чувствительных цепей
• Измерение RDC-DD 6 мА для зарядных станций электромобилей: тестирование устройств защитного отключения для зарядных станций EV в соответствии с IEC 62955
• Память Z Max: возможность сохранения максимальных значений сопротивления контура для оценки результатов
• Совместимость с TruTest™: программное обеспечение для управления данными и формирования отчётов

Условия окружающей среды и безопасность

• Степень защиты корпуса: IP40 (защита от проникновения твёрдых предметов размером > 1 мм)
• Устойчивость к падению: выдерживает падение с высоты 1 метра
• Категория безопасности: CAT III 500 В / CAT IV 300 В — максимальная безопасность для работы с распределительными устройствами
• Стандарты безопасности: IEC/EN 61010-1, ANSI/ISA -s82.02.01, UL61010, CAN/CSA c22.2 No. 1010
• Стандарты производительности: IEC/EN 61557-1, IEC/EN 61557-7, IEC/EN 61557-10
• Соответствие: требованиям IEC 60364 и местным нормам электробезопасности

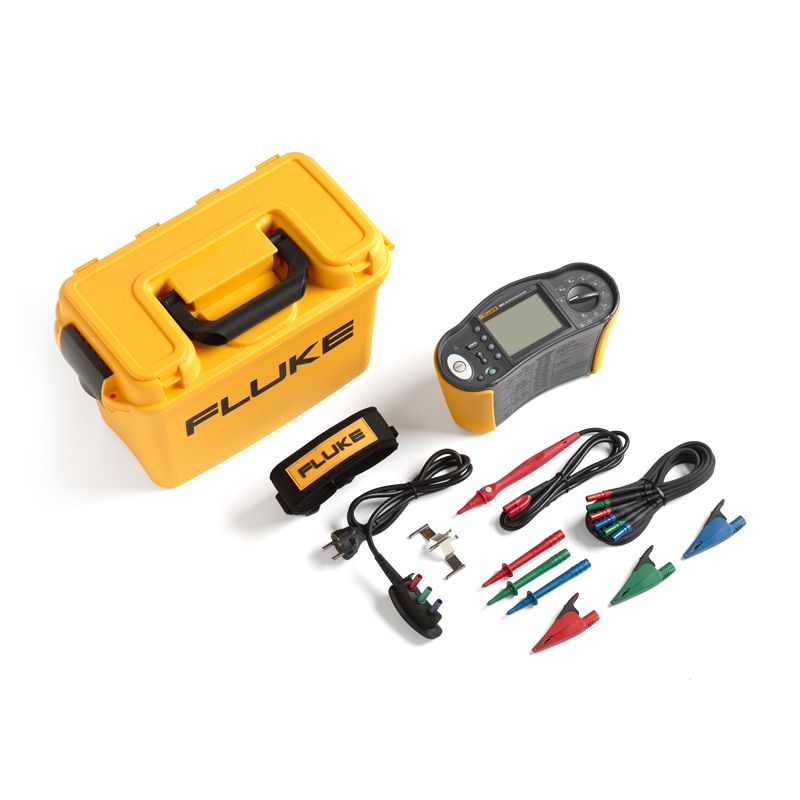

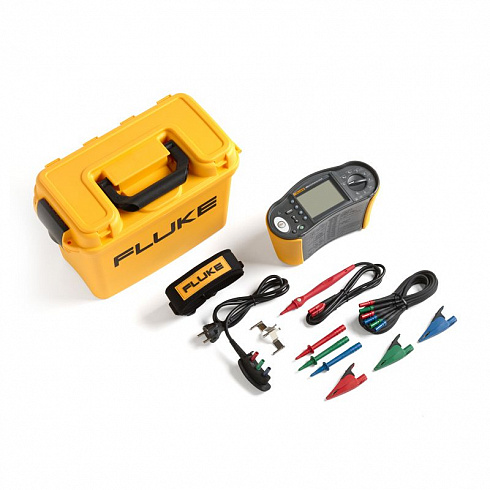

Комплектация (базовая для обеих моделей)

• Многофункциональный тестер электроустановок (Fluke 1662 или Fluke 1663)
• Сверхпрочный шнур питания с одним входом
• Твёрдый футляр для переноски
• Датчик с дистанционным управлением
• Адаптер для компенсации сопротивления измерительного провода
• Комплект измерительных проводов
• 6 элементов питания AA (IEC LR6)
• Краткое справочное руководство

Примечание: многофункциональные тестеры электроустановок Fluke 1662 и 1663 предназначены для профессиональной проверки безопасности электрических установок в жилых, коммерческих и промышленных объектах. Обе модели обеспечивают полный набор базовых функций для тестирования целостности цепи, сопротивления изоляции, сопротивления контура и линии, а также комплексную диагностику УЗО типов A и AC. Модель Fluke 1663 дополнена расширенными возможностями: проверкой УЗО типа B, измерением сопротивления заземления, тестированием зарядных станций для электромобилей, а также поддержкой программного обеспечения TruTest™ для управления данными и формирования отчётов. Оба прибора имеют компактный и лёгкий корпус, степень защиты IP40, устойчивость к падению с высоты 1 метра и высший класс безопасности CAT III 500 В / CAT IV 300 В. Приборы внесены в Государственный реестр средств измерений РФ и имеют межповерочный интервал 1 год.
