Fluke BT5xx

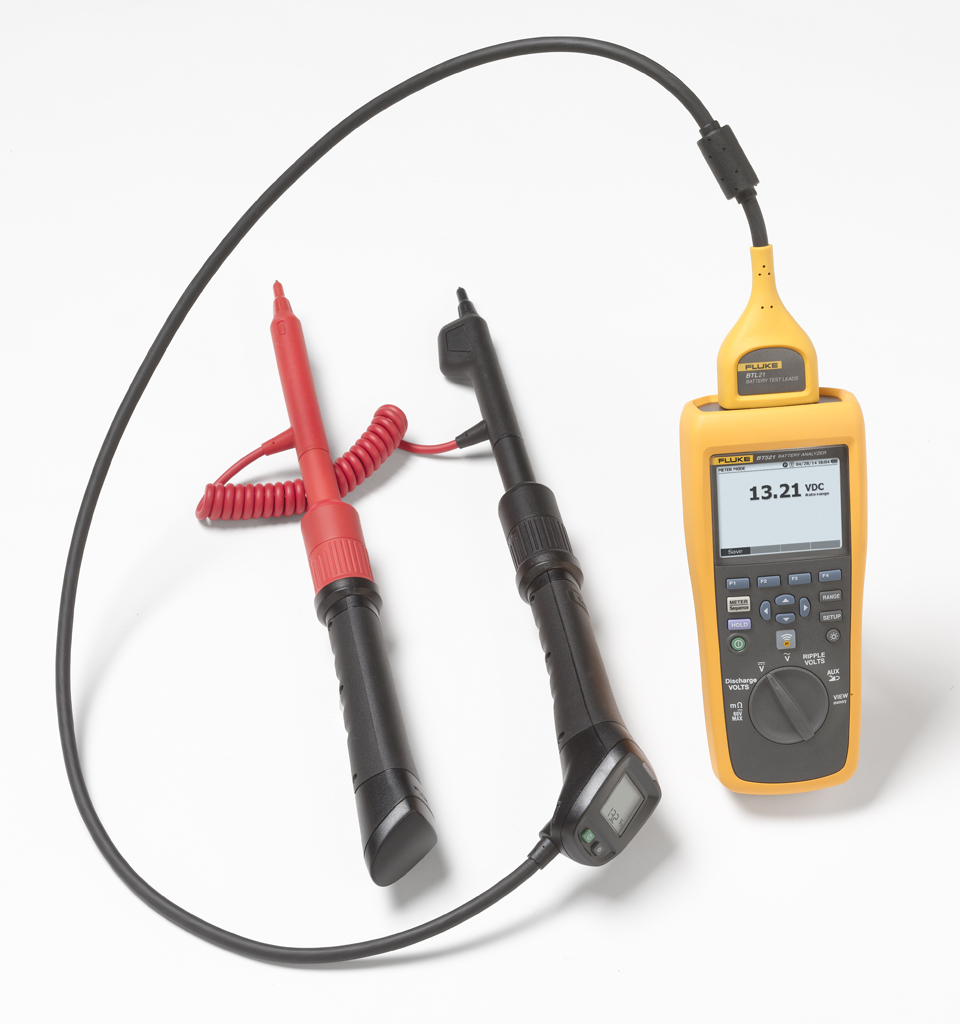

Анализаторы аккумуляторных батарей серии Fluke BT508, BT510, BT520 и BT521 представляют собой профессиональные портативные приборы, предназначенные для технического обслуживания, поиска неисправностей и тестирования производительности отдельных стационарных батарей и батарейных блоков, используемых в критически важных системах резервного питания. Приборы охватывают широкий спектр функций тестирования — от измерения постоянного напряжения и сопротивления до полной проверки состояния с использованием автоматизированного режима последовательного тестирования, измерения пульсирующего напряжения и напряжения при разрядке. Благодаря интуитивно понятному пользовательскому интерфейсу, компактной и надёжной конструкции, а также расширенным возможностям сбора и анализа данных, серия BT500 обеспечивает оптимальные результаты тестирования стационарных батарей всех типов в самых суровых полевых условиях.

Общие характеристики

• Тип прибора: анализатор аккумуляторных батарей
• Измеряемые параметры: напряжение постоянного тока, сопротивление (внутреннее и полное), ток (с использованием токовых клещей), температура (контактная и бесконтактная ИК — для BT521), пульсирующее напряжение, частота
• Диапазон измерения напряжения постоянного тока: до 1000 В
• Диапазон измерения сопротивления: 0,001 мОм – 3000 мОм
• Разрешение по сопротивлению: 0,001 мОм
• Точность измерения сопротивления: ±(1 % + 8 ед.)
• Точность измерения напряжения: ±(0,09 % + 5 ед.)
• Встроенный ИК-термометр (только BT521): диапазон 0 °C … +60 °C, точность ±2 °C
• Дисплей: цветной ЖК-дисплей с сенсорным управлением
• Память (режим измерения): 999 записей для каждой позиции измерения с меткой времени
• Память (последовательный режим): до 100 профилей и 100 шаблонов профилей (в каждом профиле хранится до 450 батарей)
• Питание: литий-ионный аккумулятор 7,4 В
• Время работы: более 8 часов (непрерывный режим)
• Размеры (В × Ш × Г): 220 × 103 × 58 мм
• Вес: ≈ 0,85 кг
• Диапазон рабочих температур: от 0 °C до +40 °C
• Категория безопасности: CAT III 600 В

Основные функции и режимы

• Измерение напряжения и сопротивления батареи: одновременное измерение постоянного напряжения и внутреннего сопротивления каждой ячейки батареи. Тестирование одного аккумулятора занимает не более 3 секунд.
• Высокая точность определения сопротивления: достигается за счёт четырёхпроводной схемы и особой конструкции щупов с подвижным наконечником.
• Напряжение при разрядке: режим сбора данных по напряжению каждой батареи с заданным интервалом в ходе разрядки или теста на нагрузку для определения времени, необходимого для сброса заряда до отключения.
• Измерение пульсирующего напряжения: измерение неблагоприятной составляющей переменного тока в схемах зарядки постоянного тока и инверторных схемах для выявления проблем, приводящих к ухудшению состояния батареи.
• Режим измерения и последовательный режим: быстрый режим для обнаружения неисправностей с сохранением показаний по циклу или времени; последовательный режим для систематического обслуживания нескольких энергосистем и линеек батарей с предварительной настройкой профиля.
• Проверка межэлементных соединений: измерение сопротивления соединительных шин и кабелей для обнаружения ослабленных или окисленных контактов.
• Частотный фильтр: подключаемый внутренний частотный фильтр для сокращения воздействия пульсирующего напряжения на точность измерений.
• Автоудержание: автоматическая фиксация показаний при стабильности в течение 1 секунды; новое измерение сбрасывает замороженное значение
• Автосохранение: автоматическое сохранение измеренных значений во внутренней памяти после регистрации показания.
• Настраиваемые пороговые значения: до 10 комплектов пороговых значений (нижний/верхний предел напряжения и сопротивления) с индикацией «Прошёл/Не прошёл/Предупреждение» после каждого измерения.
• Измерение тока: измерение тока заряда и разряда батарейной системы с использованием опциональных токовых клещей Fluke i410.
• Бесконтактное измерение температуры (только BT521): встроенный ИК-датчик в тестовом зонде для измерения температуры отрицательного полюса батареи при каждом тесте.
• Интерактивный тестовый зонд (BT520, BT521): зонд с длинными и короткими удлинителями, встроенным ЖК-дисплеем и динамиком для визуальной и звуковой обратной связи
• Сохранение и просмотр данных: все измеренные значения автоматически сохраняются в процессе тестирования и могут быть вызваны для анализа на ходу до выгрузки.

Программное обеспечение и управление данными

• Программное обеспечение Fluke для управления батареями: импорт данных с прибора на ПК, архивирование измерений и профилей батарей, сравнение результатов, анализ динамики и формирование отчётов
• Мобильное приложение Fluke Battery Analyzer (только BT521): беспроводная передача данных на смартфон для просмотра профилей и результатов тестов, отправка отчётов по электронной почте в формате .csv
• USB-интерфейс (mini-USB): быстрая загрузка данных на ПК для анализа и управления отчётами

Условия окружающей среды

• Диапазон рабочих температур: от 0 °C до +40 °C
• Температура хранения: от –20 °C до +50 °C
• Относительная влажность (без конденсации): до 95 % при 30 °C
• Степень защиты корпуса: IP40
• Высота над уровнем моря: до 2000 м

Интерфейсы и связь

• USB-порт (mini-USB): для передачи данных на ПК и зарядки аккумулятора
• Беспроводная связь (только BT521): Bluetooth для передачи данных на мобильное приложение Fluke Battery Analyzer
• Программное обеспечение для ПК: Fluke Battery Management Software для анализа и формирования отчётов

Стандарты и безопасность

• Категория безопасности: CAT III 600 В
• Электрическая безопасность: IEC 61010-1, степень загрязнения 2
• Внесён в Госреестр СИ РФ: № 60138-15
• Межповерочный интервал: 1 год
• Гарантия: 3 года

Модификации

Серия Fluke BT500 включает четыре модели, различающиеся набором функций и поставляемыми аксессуарами:

• Fluke BT508: базовая модель, обеспечивающая измерение напряжения, сопротивления, пульсирующего напряжения и тока (с опциональными клещами). Поддерживает режимы последовательного тестирования, автоудержание, автосохранение и настраиваемые пороговые значения. Включает стандартный тестовый зонд с четырёхпроводной схемой измерения.
• Fluke BT510: модель с расширенными функциями, включая измерение напряжения при разрядке и режим цифрового мультиметра (DMM).
• Fluke BT520: расширенная модель, дополненная интерактивным тестовым зондом BTL20 с длинными и короткими удлинителями, встроенным ЖК-дисплеем и динамиком для визуальной и звуковой обратной связи. Идеален для измерения батарей в шкафах и труднодоступных местах.
• Fluke BT521: флагманская модель, включающая все функции BT520, а также интерактивный тестовый зонд BTL21 с интегрированным инфракрасным датчиком температуры для бесконтактного измерения температуры на отрицательном полюсе батареи при каждом тесте. Дополнительно оснащена беспроводным интерфейсом Bluetooth для работы с мобильным приложением Fluke Battery Analyzer.

Комплектация Fluke BT508

• Анализатор аккумуляторных батарей Fluke BT508
• Стандартный тестовый зонд с подвижным наконечником (четырёхпроводная схема)
• Измерительные провода с зажимами типа «крокодил» (красный и чёрный)
• USB-кабель для зарядки и передачи данных
• Литий-ионный аккумулятор (установлен)
• Программное обеспечение Fluke Battery Management (загружается с сайта)
• Сумка для переноски
• Краткое руководство пользователя

Дополнительная комплектация для BT510

• Расширенные функции: измерение напряжения при разрядке, режим DMM

Дополнительная комплектация для BT520

• Интерактивный тестовый зонд BTL20 с удлинителями, ЖК-дисплеем и динамиком
• Ручная сумка для переноски

Дополнительная комплектация для BT521

• Интерактивный тестовый зонд BTL21 с ИК-термометром и удлинителями
• Ручная сумка для переноски
• Bluetooth-модуль (встроенный) для связи с мобильным приложением

Примечание: анализаторы аккумуляторных батарей серии Fluke BT508 / BT510 / BT520 / BT521 предназначены для обслуживания систем бесперебойного питания, телекоммуникационных станций, подстанций и других критически важных объектов, использующих стационарные свинцово-кислотные, никель-кадмиевые и литий-ионные батареи. Приборы позволяют оперативно выявлять ячейки с повышенным внутренним сопротивлением, ослабленные соединения, перегретые контакты и пульсирующее напряжение, что помогает предотвратить внезапные отказы батарейных систем. Высокая точность определения сопротивления достигается за счёт четырёхпроводной схемы и особой конструкции щупов с подвижным наконечником. Режим последовательного тестирования с предварительной настройкой профилей существенно ускоряет периодические проверки, а настраиваемые пороговые значения обеспечивают мгновенную индикацию состояния каждой ячейки. Встроенная память и возможность автосохранения данных гарантируют полную фиксацию результатов, а программное обеспечение для ПК и мобильное приложение (для BT521) упрощают документирование, анализ трендов и формирование отчётов. Модели BT520 и BT521 с интерактивным зондом и удлинителями обеспечивают максимальное удобство при работе в стеснённых условиях и труднодоступных местах.
