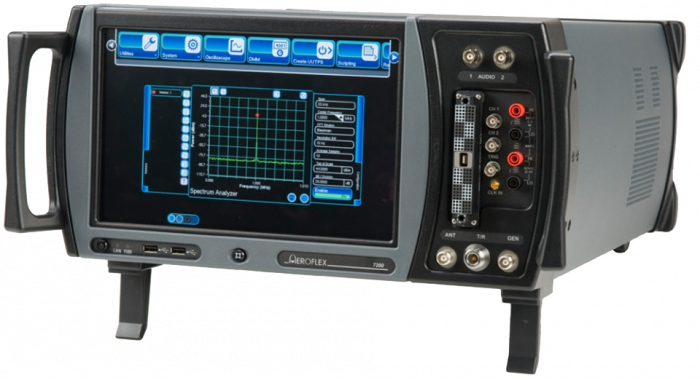

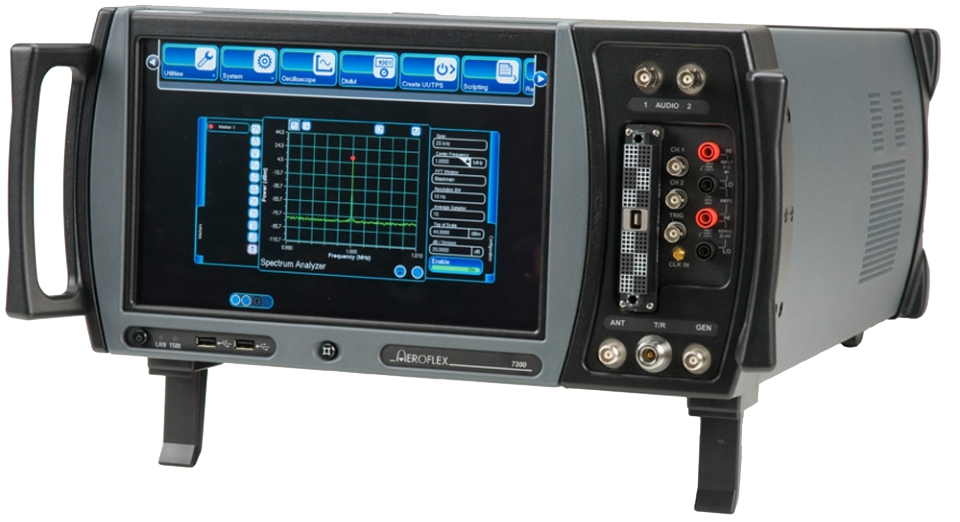

Конфигурируемый автоматический измерительный комплекс Viavi (Aeroflex) 7200 предоставляет производителям и пользователям системы радиосвязи (SDR) в сфере авионики, радиоэлектронного оборудования, радаров и других устройств самую современную на сегодняшний день измерительную платформу, способную обеспечивать поддержку устройств нового поколения в будущем.
Измерительный комплекс 7200 относится к линейке продуктов серии 7000, которая основана на новой универсальной платформе фирмы Aeroflex. Универсальная платформа представляет собой самую эффективную, гибкую и масштабируемую испытательную контрольно-измерительную архитектуру с синтетической схемой. Современное аппаратное и программное обеспечение и эффективное использование открытых промышленных стандартов позволяет компании Aeroflex создавать продукты на этой универсальной платформе, удовлетворяя запросы потребителей и предоставляя уникальные возможности модернизации и защиты оборудования от технического износа в будущем.
Гибкие варианты конфигурации
- Конфигурация Micro ATE™ со встроенным переключением сигнала для обеспечения полностью автоматизированного процесса измерений
- Конфигурации приборов общего назначения с высококачественным осциллоскопом на передней панели и соединениями цифрового мультиметра
- Возможна генерация нескольких сигналов и использование нескольких измерительных каналов
Широкий частотный диапазон
- Стандартный вариант: от 0 Гц до 2,6 ГГц
- Опционально: до 40 ГГц
Сверхширокая мгновенная ширина полосы частот
- Стандартный вариант: 90 МГц
- Опционально: до 500 МГц и более
Стандартные контрольно-измерительные функции
- Генератор ВЧ сигналов и генератор отслеживания
- Измерительный ВЧ приемник
- Измеритель мощности
- Анализатор спектра
- Цифровой осциллограф
- Генератор и анализатор звуковых сигналов
- Цифровой мультиметр
- Измеритель нелинейных искажений
- Измеритель SINAD
- Частотомер
- Измеритель частоты двоичных ошибок (BER)
- Генератор опорной частоты
Дополнительные функциональные возможности
- Аналоговый и цифровой вход-выход
- Эмуляция и испытания Databus
- Местоположение GPS, эмуляция и испытание
- Тестирование источников питания и нагрузки
- Тестирование S-параметра
| Характеристики | Значение |
| Frequency Range | 1.0 MHz to 2.6 GHz |
| Frequency Accuracy | Same as timebase |
| Frequency Resolution | 1 Hz |
| T/R Port | -30 dBm to -130 dBm |
| GEN Port | +10 dBm to -110 dBm |
| GEN Port | ±1.0 dB (>-110 dBm) |
| T/R Port | ±1.0 dBm (>-120 dBm) ±2.5 dB (<-120 dBm, >-130 dBm) |
| Display Resolution | 0.1 dB |
| Step Size | 0.1 dB |
| T/R Port | <1.2:1 <1.05 GHz <1.3:1 >1.05 GHz to 2.6 GHz |
| GEN Port | <1.5:1 1.0 MHz to 1.0 GHz <1.9:1 1.0 GHz to 2.6 GHz (with attenuation) |
| Наименование | Описание |
| 7200B | 7200B Configurable Automated Test Set 2.6GHz |
| 7200 i7 | Upgrade Kit |
| Option | 7200 2 Channel 125MHz Oscilloscope |
| Option | 7200 6 1/2 Digit DMM |
| Option | 7200 Frequency Hop Burst Power Meter |
| Option | 7200 Record and Playback Feature |
| Option | 7200 Remote Power Supply Control |
| Option | 7200 Auto Test III Development Environment |
| Option | Case, Transit |
| 25014 | Scope Probe Kit |
| Accessories | TPS ZIFF Mating Connector |
| Accessories | Adaptor USB 2.0 to IEEE-488.2 GPIB |
| Accessories | 7200 Rack Mount Kit |
| Accessories | 750W External Power Supply Transit Case |
| Accessories | 750W External Power Supply |
| Accessories | 7200 Series DMM Probe Kit |
| Accessories | Cable Assembly - External DC Power (Req'd for 750W External Power Supply for Pass Through to ZIFF) |
| Accessories | RJ45 5' Ethernet Cable |
| Accessories | Intelligent Cable for 7200B |
| 24011 | 10 AMP Current Shunt (0.01 Ohm) |
