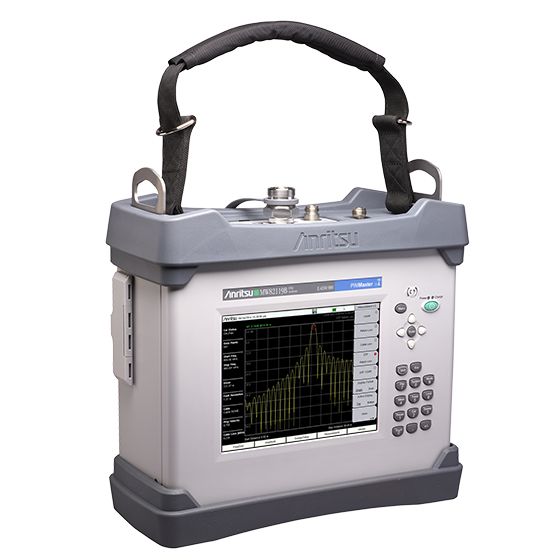

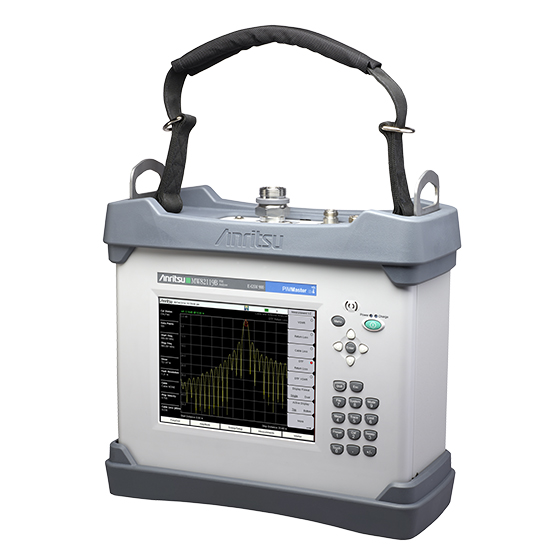

Anritsu MW82119В представляет собой анализатор ПИМ мощностью 40 Вт с питанием от аккумуляторной батареи и возможностью измерения согласования импеданса в линии. При включении в комплектацию опции Site Master, анализатор ПИМ может применяться для полной сертификации эксплуатационных характеристик антенно-фидерного тракта – измерения ПИМ, расстояния до источника ПИМ, обратных потерь, КСВ, потерь в фидере и расстояния до повреждения с использованием одного контрольно-измерительного прибора.
MW82119В оснащен большим хорошо читаемым вне помещений дисплеем и интуитивно понятным интерфейсом пользователя, оптимизированным для работы в полевых условиях. Прочное исполнение MW82119В и усовершенствованная портативность позволяют проводить измерения ПИМ и согласования импеданса "на вышке базовой станции" и помогают операторам обеспечивать максимальную РЧ-производительность инсталляции сетей LTE с выносными приемопередатчиками (RRH).
Измерение зависимости ПИМ от Времени
ПИМ от Времени – это тест с фиксированной частотой, который отображает изменение амплитуды в зависимости от времени. Это измерение на практике используется для динамических тестов ПИМ, где анализатор фиксирует значения пиков ПИМ и определяет соответствие нормам, т.е. «прошел/не прошел», а также обеспечивает визуальную индикацию стабильности системы.
Измерение зависимости ПИМ от Частоты
Тесты ПИМ от Частоты измеряют амплитуду интермодуляционных продуктов в зависимости от частоты. Тест проводится анализатором ПИМ Мастер на одной фиксированной частоте, в то время как вторая частота изменяется с целью нахождения продуктов интермодуляции двух этих сигналов, которые могу попасть в полосу пропускания приемника.
Когда несколько источников ПИМ присутствуют в линии, фазы сигналов могут различным образом сочетаться, создавая низкий уровень ПИМ на одних частотах и высокий уровень ПИМ на других. Измерения ПИМ от Частоты показывает диапазон частот продуктов интермодуляции, давая пользователям четкое представление картины ПИМ и производительности системы
Расстояние до ПИМ (DTP)
Расстояние до ПИМ (DTP) – это функция анализатора ПИМ MW82119B похожая на функцию Расстояние до неоднородности (DTF), которую компания Anritsu использует в анализаторах кабелей и антенн серии Site Master™ с 1997 года. Анализатор ПИМ с функцией DTP быстро и точно определяет местоположение источника ПИМ, как внутри кабельной системы, так и за пределами антенны. Эта функция позволяет найти источник ПИМ и облегчает ремонт системы на базовой станции.
Наложение траекторий
Наложение траекторий - это функция, позволяющая в реальном времени сравнить активную траекторию DTP(или DTF) с траекторией записанной ранее. Понимание, где находится источник ПИМ по отношению к известным "ПИМ маркерам" или к известным ВЧ соединениям упрощает процесс устранения неполадок и ускоряет обнаружение местоположения источника ПИМ в системе.
Наложение траекторий DTP/DTF может указывать на расположение источника ПИМ в системе или за ее пределами. Расположение известных источников ПИМ, можно сравнить с траекторией DTF. Если пики ПИМ находятся до пика показывающего расположение антенны на траектории DTF, то источники ПИМ находятся в системе, в противном случае источник Пассивной интермодуляции располагается во внешней среде.
Уровень шума
Измерение уровня шума позволяет пользователю проверить спектр на отсутствие внешних помех до проведения тестов производительности системы на ПИМ.
Возможность тестов с высокой мощностью 2 x 40 Вт
Анализатор MW82119B PIM Master позволяет операторам настраивать тестовую мощность передатчика от 20 дБм (0,1 Вт) до 46 дБм (40 Вт) в зависимости от мощности, которая используется на каждом конкретном объекте. Поскольку Пассивная интермодуляция зависит от мощности источника, то тесты на ПИМ следует проводить на рабочей мощности базовой станции.
Функция анализа кабелей и антенн Site Master (Опция 331)
Серия приборов Site Master™ компании Anritsu - это проверенный временем инструмент для обслуживания базовых станций, который уже более 20 лет является образцом анализаторов кабелей и антенн. Используя измерения КСВН (Обратные потери), анализатор Сайт Мастер способен с высокой точностью детектировать источники высокого отражения, вызванные перегибами кабелей, слабо затянутыми или ржавыми разъемами и грозозащитой. Если эти проблемы оставить без решения, передатчик может выйти из строя, а также возможны уменьшение зоны покрытия и скорости передачи данных.
С установленной опцией Сайт Мастер, анализатор ПИМ Мастер получает измерительные возможности однопортового анализатора Anritsu S331E Site Master. Это комбинация обеспечивает возможность измерения Обратных потерь, КСВН, Потерь в кабеле, Расстояния до неоднородности, Пассивной интермодуОбратные потериляции, и Расстояния до ПИМ с помощью одного анализатора MW82119B.
Обратные потери / КСВН
Используйте опцию Site Master для проведения точных измерений обратных потерь и КСВН для проверки соответствия АФУ требованиям производительности.
Потери в кабеле
При измерении кабеля с установленным на конце элементом “Short”(Короткозамкнутая нагрузка), опция Site Master позволяет измерять и отображать средние потери в кабеле. Чрезмерные потери в кабеле не только снижают мощность излучения, но и маскируют возможные проблемы с КСВН (Обратными потерями).
Расстояние до неоднородности (DTF)
В то время как измерение обратных потерь и КСВН помогает проверять производительность системы, Расстояние до неоднородности (DTF) применяется, как инструмент для поиска неисправностей.Расстояние до неоднородности
DTF также может использоваться для определения длины кабеля. Для этого на конец кабеля подключают Короткозамкнутую нагрузку и проводят измерение, которое позволяет получить длину кабеля с высокой точностью. Опция 331, включает в себя список наиболее распространенных кабелей, а также позволяет вносить туда характеристики кабелей пользователя.
GPS приемник (Опция 31)
Опция GPS анализатора MW82119B может быть использована для подтверждения местоположения проведенного измерения и добавляет к данным измерения следующие данные: долгота, широта, высота и Универсальное время.
Высокоточный измеритель мощности (Опция 19)
Данная опция позволяет проводить высокоточные измерения (точность достигает ± 0,16 дБ, в зависимости от датчика) среднеквадратичного значения мощности. Данное решение подходит для измерения мощности непрерывных сигналов и сигналов с цифровой модуляцией, таких как: CDMA/EV-DO, GSM/EDGE, WCDMA/HSPA+, P25, LTE. У пользователя есть возможность выбрать USB датчик мощности в зависимости от задач и диапазона частот.
Комплектация
| PIM Master Connectors | ||
| PIM Test Port | 7/16 DIN, female, 50 Ω | |
| Dual USB Type A | 2x Type A (connect USB Flash Drive and USB Power Sensor) | |
| USB Mini-B | 1x Mini-B (connect to PC for data transfer) | |
| GPS | SMA, female (with GPS option only) | |
| External Power | 2.1 mm x 5.5 mm barrel connector, 12 VDC to 15 VDC, < 5.0 A | |
| PIM Test Port Damage Level |
+10 dBm (10 mW) continuous, (PIM Rx band) +35 dBm (3 W) continuous, (PIM Tx band)* |
|
| IM2/1900 MHz In Test Port | Type N, Female, 50 Ω (Option 902 and Option 600) | |
| IM2/1900 MHz In Test Port Damage Level | +10 dBm (10 mW) continuous, (IM2/1900 MHz Rx band) | |
| VNA Test Port | Type N, female, 50 Ω (Option 331) | |
| VNA Test Port Damage Level | 40 dBm continuous | |
| * | Able to survive full reflection of 2X46 dBm PIM test tones generated by the MW82119B. | |
| Display | ||
| Size | 213 mm (8.4 in) touch screen | |
| Resolution | 800 x 600 | |
| Pixel Defects | No more than five defective pixels (99.9989% good pixels) | |
| Battery | ||
| Type | Li-Ion | |
| Battery Operation | 3.0 hours, typical | |
| Charging Limits | While charging, battery must be 0 °C to +45 °C, Relative Humidity ≤ 80 % | |
| Power | ||
| AC/DC Adapter | Input: 100VAC to 240 VAC, 50/60 Hz Output: 12 VDC | |
| Regulatory Compliance1 | ||
| European Union |
EMC 2014/30/EU, EN 61326:2013, CISPR 11/EN 55011, IEC/EN 61000-4-2/3/4/5/6/8/11 Low Voltage Directive 2014/35/EU Safety EN 61010-1:2010 RoHS Directive 2011/65/EU applies to instruments with CE marking placed on the market after July 22, 2017 |
|
| Australia and New Zealand | RCM AS/NZS 4417:2012 | |
| South Korea | KCC-REM-A21-0004 | |
| Environmental | MIL-PRF-28800F Class 2 | |
| Operating Temperature Range | -10 °C to 55 °C | |
| Storage Temperature Range | -51 °C to 71 °C | |
| Maximum Relative Humidity | 95 % RH at 30 °C, non-condensing | |
| Vibration, Sinusoidal | 5 Hz to 55 Hz | |
| Vibration, Random | 10 Hz to 500 Hz | |
| Half Sine Shock | 30 gn | |
| Altitude | 4600 meters, operating and non-operating | |
| Explosive Atmosphere | MIL-PRF-28800F, Section 4.5.6.3 MIL-STD-810G, Method 511.5, Procedure 1 | |
| Ingress Protection (IP) | IP54, IP67 when enclosed in optional transit case | |
| ESD | ||
| PIM Test Port Connector Center Pin | Withstands up to ±15 kV | |
| VNA RF Out Connector Center Pin | Withstands up to ±15 kV | |
| Size and Weight | ||
| Size | 350 mm x 314 mm x 152 mm (13.8 in x 12.4 in x 6.0 in) | |
| Weight | 9.2 kg to 12.4 kg (20 lb to 27 lb), varies by frequency option | |
| PIM Analyzer Specifications | ||
| Measurements |
|
|
| Measurements | PIM vs. Time Noise Floor Distance-to-PIM Swept PIM | |
| Setup Parameters | ||
| Frequency | Carrier F1, Carrier F2, Intermodulation Order | |
| Amplitude | Ref Value, Scale, Auto Range (On/Off), Amplitude Tone (On/Off) | |
| Setup | Output Power, Test Duration (1 s to 1,200 s) | |
| Limit Lines | Limit (Upper/Lower), On/Off, Limit Move, Limit Alarm (On/Off, PASS/FAIL indicator) | |
| Markers | Markers 1-6 (On/Off), Delta Markers 1-6 (On/Off), Marker to Peak/Valley, All Markers Off | |
| GPS | On/Off, 3.3/5.0 V | |
| DTP | Cable Velocity, Distance | |
| Save/Recall | Setups (.stp), Measurements (.pim), Limit Lines (.lim), Screen Shots (.jpg) (save only) | |
| PIM Measurement Ranges | ||
| Test Method | Reverse (reflected) Passive Intermodulation (PIM) per IEC-62037-1 | |
| Intermodulation Order | 3rd, 5th, and 7th order, when in receive band (user selectable) | |
| RF Test Power | Two CW tones 20 dBm to 46 dBm, 0.1 dBm steps Accuracy: ±0.5 dB (excluding uncertainty) | |
| RF Test Frequency | Accuracy: ±1.0 ppm at 23 °C Stability: ±1.0 ppm fr om -10 °C to +55 °C, typical Aging: ±1.0 ppm/yr aging, typical | |
| Residual PIM Performance | <-117 dBm, <-125 dBm typical (2x 43 dBm test tones) <-134 dBm, <-140 dBm typical (2x 20 dBm test tones) | |
| PIM Measurement Range | -70 dBm to -140 dBm (Revision 1 instruments) -50 dBm to -140 dBm (Revision 2 instruments) | |
| Band | Option | Frequency Range |
| LTE 600 w/1900 MHz | Option 600 |
Tx1: 617 MHz to 618 MHz, Tx2: 633 MHz to 652 MHz Rx1: 663 MHz to 698 MHz, Rx2: 1867 MHz to 1888 MHz |
| LTE 700 | Option 700 |
Tx1: 731 MHz to 734.5 MHz, Tx2: 746 MHz to 768 MHz RxLower: 698 MHz to 717 MHz, RxUpper: 777 MHz to 806 MHz |
| APT 700 | Option 701 |
Tx1: 758 MHz to 776 MHz, Tx2: 788 MHz to 803 MHz RxLower: 710 MHz to 748 MHz, RxUpper: 825 MHz to 845 MHz |
| LTE 800 | Option 800 |
Tx1: 791 MHz to 795 MHz, Tx2: 811.5 MHz to 821 MHz Rx: 832 MHz to 862 MHz |
| Cellular 850 | Option 850 |
Tx1: 869 MHz to 871 MHz, Tx2: 881.5 MHz to 894 MHz Rx: 824 MHz to 849 MHz |
| E-GSM 900 | Option 900 |
Tx1: 925 MHz to 937.5 MHz, Tx2: 951.5 MHz to 960 MHz Rx1: 880 MHz to 915 MHz |
| E-GSM 900 w/IM 2 | Option 902 |
Tx1: 925 MHz to 937.5 MHz, Tx2: 951.5 MHz to 960 MHz Rx1: 885 MHz to 915 MHz, Rx2: 1877 MHz to 1920 MHz |
| DCS 1800 | Option 180 |
Tx1: 1805 MHz to 1837 MHz, Tx2: 1857.5 MHz to 1880 MHz Rx: 1710 MHz to 1785 MHz |
| PCS/AWS | Option 194 |
Tx1: 1930 MHz to 1945 MHz, Tx2: 1965 MHz to 1995 MHz, Tx3: 2110MHz to 2155 MHz Rx1: 1850 MHz to 1910 MHz (using Tx1 and Tx2), Rx2: 1710 MHz to 1755 MHz (using Tx1 and Tx3) |
| UMTS 2100 | Option 210 |
Tx1: 2110 MHz to 2112.5 MHz, Tx2: 2130 MHz to 2170 MHz RxLower: 1920 MHz to 1980 MHz, RxUpper: 2050 MHz to 2090 MHz |
| LTE 2600 | Option 260 |
Tx1: 2620 MHz to 2630 MHz, Tx2: 2650 MHz to 2690 MHz Rx: 2500 MHz to 2570 MHz |
| PIM vs. Time | ||
| Description | IM product magnitude vs. time | |
| Test Frequencies | F1, F2, and IM product frequencies fixed, user selectable | |
| Measurements | Peak PIM over measurement duration, Instantaneous PIM | |
| Noise Floor (Time View) | ||
| Description | Noise level vs. time at IM product frequency | |
| Test Frequencies | IM product frequency fixed, user selectable | |
| Measurements | Peak signal level over measurement duration, Instantaneous signal level | |
| Noise Floor (Spectrum View) | ||
| Description | Noise level vs. frequency | |
| Test Frequencies | Swept measurement over Rx band of instrument | |
| Measurements | Peak signal level, Instantaneous signal level | |
| Distance-to-PIM | ||
| Description | IM product magnitude vs. distance | |
| Test Frequencies | F1 or F2 frequency swept to produce range of IM product frequencies for analysis | |
| Fault Resolution | Varies by frequency option, <3 m (<10ft) typical with Enhanced Resolution activated | |
| Maximum Range | Varies by frequency option and number of Data Points selected | |
| Markers | Standard marker functions plus Marker Table (On/Off) | |
| Trace Overlay | DTP/DTP, DTP/DTF | |
| Swept PIM | ||
| Description | IM product magnitude vs. frequency | |
| Test Frequencies | F1 and F2 frequencies swept to produce range of IM product frequencies | |
| Measurements | Peak PIM over measurement duration, Instantaneous PIM | |
| Line Sweep Tools (for your pc) | ||
| Trace Capture | ||
| Browse to Instrument | View and copy traces fr om the test equipment to your PC using Windows Explorer | |
| Open Current Files | Open PIM or DAT files | |
| Capture Plots To | The Line Sweep Tools screen, DAT files, Database, or JPEG | |
| Traces | ||
| Trace Types | Return Loss, VSWR, DTF-RL, DTF-VSWR, Cable Loss, Smith Chart, PIM vs. Time, Swept PIM, Noise Floor, and DTP | |
| Trace Formats | DAT, PIM, CSV, PNG, BMP, JPG, HTML, Data Base, and PDF | |
| Report Generation | ||
| Report Generator | Includes GPS location along with measurements | |
| Report Format | Create reports in HTML or PDF format | |
| Report Setup | Report Title, Company, Prepared for, Location, Date and Time, Filename, Company logo | |
| Trace Setup | 1 Trace Portrait Mode, 2 Trace Portrait Mode, 1 Trace Landscape Mode | |
| PIM Report | Tabular summary report with pass/fail analysis | |
| Trace Validation | ||
| Presets | 7 presets allow “one click” setting of up to 6 markers and one lim it line | |
| Marker Controls | 6 regular Markers, Marker Peak, Marker Valley, Marker between, and frequency entry | |
| Delta Markers | 6 Delta markers | |
| Lim it Line | Enable and drag or value entry. Also works with presets | |
| Next Trace Button | Next Trace and Previous trace arrow keys allow quick switching between traces | |
| Tools | ||
| Cable Editor | Allows creation of custom cable parameters | |
| Distance to Fault | Converts a Return Loss trace to a Distance to Fault trace | |
| Measurement Calculator | Converts Real, Imaginary, Magnitude, Phase, RL, VSWR, Rho, and Transmit power | |
| Signal Standard Editor | Creates new band and channel tables | |
| Renaming Grid | 36 user definable phrases for creation of file names, trace titles, and trace subtitles | |
| Connectivity | ||
|
|
Connections | USB cable, USB Memory Stick |
| easyTest Tools (for your pc) | ||
| Instrument Mode | PIM Analyzer Mode, Cable & Antenna Analyzer Mode (Option 331) | |
| Commands | ||
| Display Image | Allows putting a custom image on the instrument screen | |
| Recall Setup | Places the instrument into a known state | |
| Prompt | Displays instructional messages on the instrument screen | |
| Save | Allows automatic or manual saving of traces | |
| Connectivity | ||
| Connections | Ethernet, USB cable or USB memory stick | |
| Web Remote Control | ||
| Control | Full instrument control through a browser - all instrument functions except power switch | |
| Connections |
RJ45 Ethernet jack Third party Wi-Fi router |
|
| Protocol | HTTP/TCP/IP | |
| Physical Layer | Cat 5 Cable, Wi-Fi router compatible | |
| Browser | Designed for use with HTML 5 Compliant Browsers (Google Chrome or Mozilla Firefox preferred) | |
| Operating System | iOS, Windows, Linux, Android operating systems that can host the HTML 5 Compliant browser | |
| Remote Hardware | PCs, Tablets, and Smart Phones with Ethernet or Wi-Fi connections | |
| Download |
Individual instrument files downloaded via browser Multiple instrument files and directories zipped and downloaded via browser Screen capture capability File downloads are not supported by iOS |
|
| Display Modes |
Normal: All modes & displays supported Fast: Not currently supported |
|
| Password |
The instrument can be password protected Passwords may be used to manage who is controlling the instrument |
|
| Users/Instruments | One user/device can view and control many instruments | |
| Programmable Remote Control | ||
| Functionality |
Instrument functionality is available via remote programming. See the MW82119B Programming Manual for details. |
|
| Programming Language | Standard Commands for Programmable Instruments (SCPI) | |
| Interfaces | USB, LAN | |
| Опции | Описание |
| MW82119B-0019 | Прецизионный измеритель мощности (требуется внешний преобразователь мощности) |
| MW82119B-0031 | GPS приемник (requires GPS antenna) |
| MW82119B-0331 | Тестер АФУ Site Master™ |
| MW82119B-0098 | Стандартная калибровка в соотв. ISO 17025 и/или Z540.1 |
| MW82119B-0099 | Премиум калибровка в соотв. ISO 17025 или/и Z540.1 плюс протокол результатов |
| PSN50 | RF USB преобразователь мощности, 50 МГц - 6 ГГц, +20 дБм (see data sheet 11410-00414 for details) |
| MA24105A | Пиковый измеритель мощности, 350 МГц - 4 ГГц, +3 дБм - +51.76 дБм |
| MA24106A | RF USB преобразователь мощности, 50 МГц - 6 ГГц, +23 дБм |
| MA24108A | Микроволновый USB преобразователь мощности, 10 МГц - 8 ГГц, +20 дБм |
| MA24118A | Микроволновый USB преобразователь мощности, 10 МГц - 18 ГГц, +20 дБм |
| MA24126A | Микроволновый USB преобразователь мощности, 10 МГц - 26 ГГц, +20 дБм |
| MA24208A | Микроволновый Универсальный USB преобразователь мощности, 10 МГц - 8 ГГц, +20 дБм |
| MA24218A | Микроволновый Универсальный USB преобразователь мощности, 10 МГц - 18 ГГц, +20 дБм |
| MA24330A | Микроволновый CW USB преобразователь мощности, 10 МГц - 33 ГГц, +20 дБм |
| MA24340A | Микроволновый CW USB преобразователь мощности, 10 МГц - 40 ГГц, +20 дБм |
| MA24350A | Микроволновый CW USB преобразователь мощности, 10 МГц - 50 ГГц, +20 дБм |
| MA25100A | Индикатор СВЧ мощности |
| OSLN50A-8 | High Performance Type N(m), 0 - 8 ГГц, 50 Ω |
| OSLNF50A-8 | High Performance Type N(f), 0 - 8 ГГц, 50 Ω |
| SM/PL-1 | Precision Load, N(m), 42дБ, 6.0ГГц |
| SM/PLNF-1 | Precision Load, N(f), 42дБ, 6.0ГГц |
| Модели | Описание |

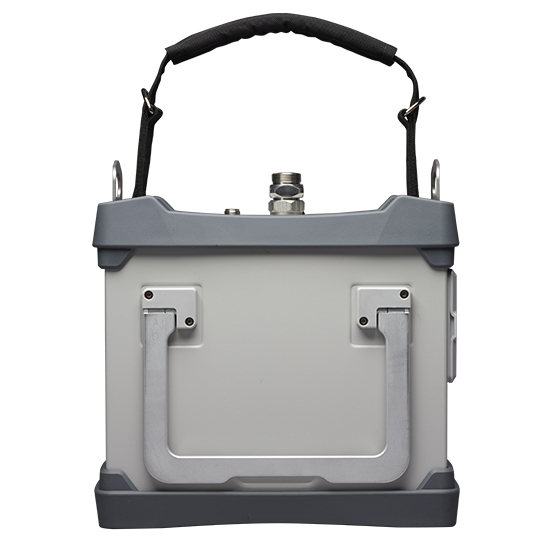

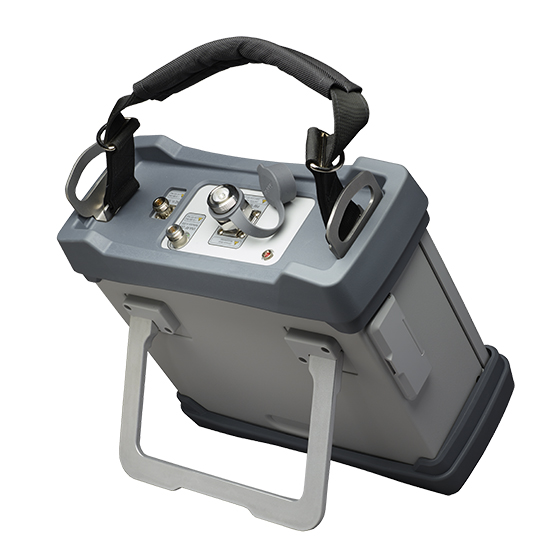

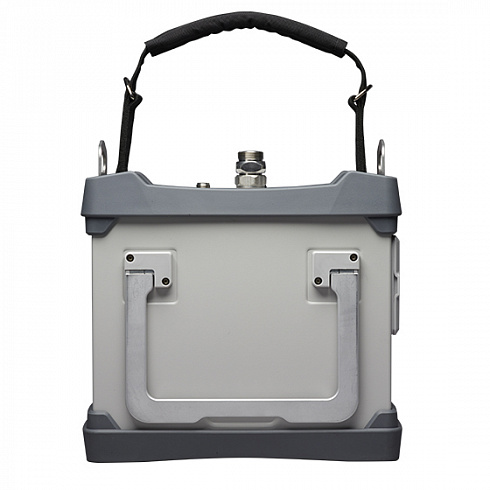

| MW82119B | Портативный анализатор пассивной интермодуляции с высокой мощностью |
| MW82119B-0700 | Диапазон LTE 700 МГц |
| MW82119B-0701 | Диапазон APT 700 МГц |
| MW82119B-0800 | Диапазон LTE 800 МГц |
| MW82119B-0850 | Диапазон Cellular 850 |
| MW82119B-0900 | Диапазон E-GSM 900 МГц |
| MW82119B-0902 | Диапазон E-GSM 900 МГц w/IM2 |
| MW82119B-0180 | Диапазон DCS 1800 МГц |
| MW82119B-0194 | Диапазон PCS/AWS 1900/2100 МГц |
| MW82119B-0210 | Диапазон UMTS 2100 МГц |
| MW82119B-0260 | Диапазон LTE 2600 МГц |
| MW82119B-0600 | Option 600, 600 MHz PIM Master |
