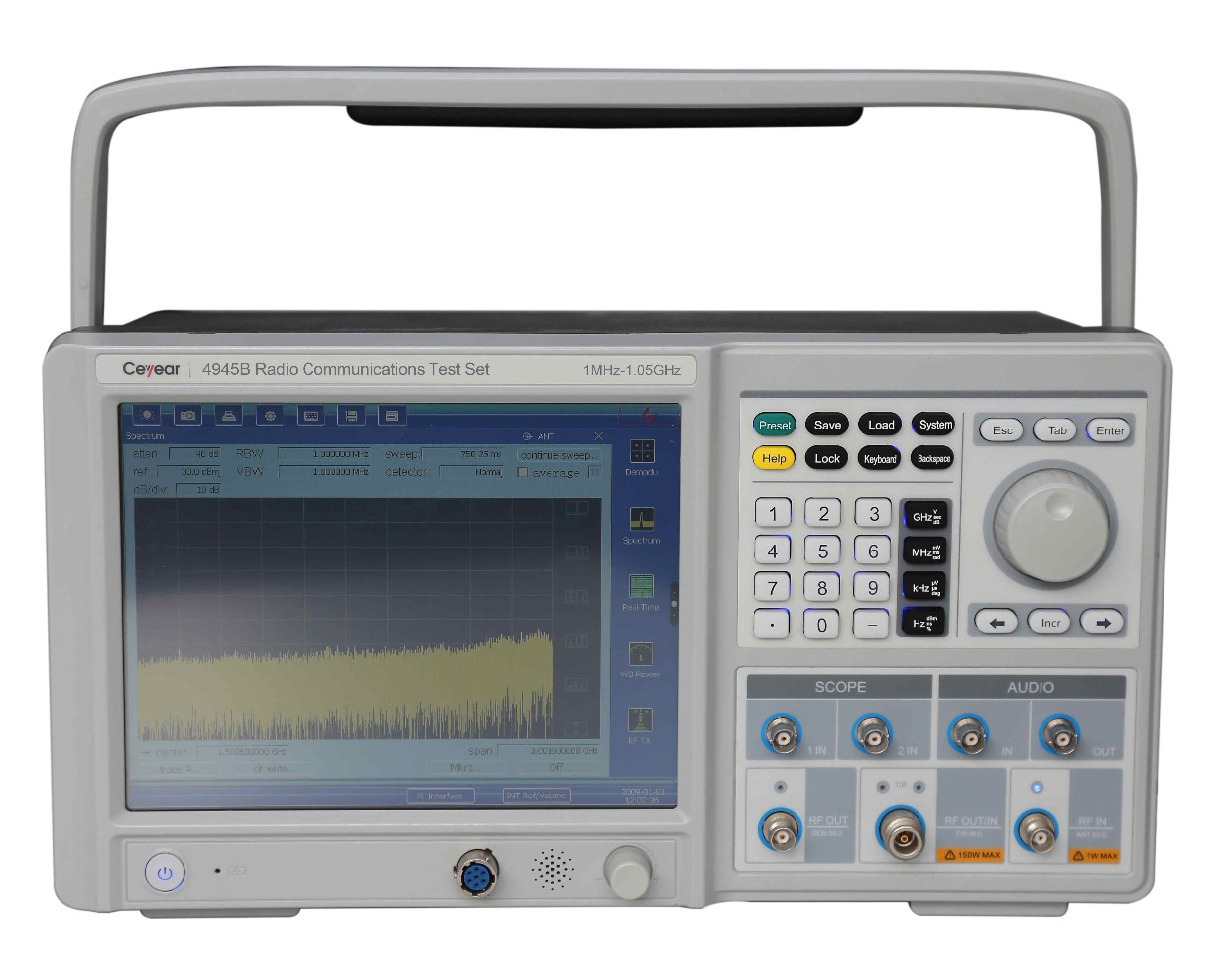

4945B/C — радиокоммуникационный испытательный комплект, который представляет собой многофункциональную портативную модель, основанную на программной архитектуре радиосвязи, объединяет множество функций, таких как генерация и анализ сигнала со скачкообразной перестройкой частоты, генерация векторного сигнала и анализ демодуляции, генерация сигнала аналоговой модуляции и анализ демодуляции, аудио генерация и анализ сигналов, звуковой осциллограф, автоматическое тестирование и др. Тестовый набор предназначен для основных тестов производительности при передаче и приеме оборудования радиосвязи, измерении и анализе характеристик характеристик радиочастоты, модуляции, звука, цифровых данных и т. д. Широкие области применения тестового набора охватывают исследования и разработки, производство, проверку, техническое обслуживание и ремонт, и испытания оборудования радиосвязи, включая коротковолновые/ультракоротковолновые радиостанции, системы передачи данных, спутники связи и наблюдения, радиорелейная аппаратура. Военные мобильные носители с терминалами радиосвязи, такие как машины связи, машины наблюдения, суда и корабли, а также внешние полевые испытания могут удобно использовать этот испытательный комплект.
Особенности:
- Тест аналоговой стандартной связи: генерация сигналов AM, FM, SSB и анализ демодуляции. Оснащен графическим отображением звука демодуляции, SINAD, SNR, степени искажения, скорости модуляции и других функций измерения, а также встроенным динамиком, который выводит голос демодуляции в режиме реального времени. Генератор сигналов модуляции и источник модуляции поддерживают внешний звук и микрофон;
- Цифровой стандартный тест связи (опция): генерация и анализ цифрового векторного сигнала с полосой пропускания 10 МГц, измерение коэффициента битовых ошибок с выходным интерфейсом цифровой демодуляции в реальном времени;
- Тест со скачкообразной перестройкой частоты (опция): генерация и анализ сигнала со скачкообразной перестройкой частоты с полосой пропускания 60 МГц. Анализ скачкообразной перестройки частоты поддерживает такие типы измерений, как каскадная диаграмма и частота-время. Одиночный захват длится 1,3 с при полосе пропускания 60 МГц и временном разрешении 10 нс;
- Тестирование аудиосигнала: генерация и анализ аудиосигнала, макс. уровень входного аудиосигнала достигает 30 В (высокий импеданс), макс. уровень выходного аудиосигнала достигает 7Vrms (высокий импеданс); возможность измерения частоты, уровня, SINAD, SNR и степени искажения; генерация звука поддерживает двухтональный вывод; индивидуальная регулировка доступна для двухтональной частоты и амплитуды, фаза регулируется соответственно;
- Двухканальный осциллограф (опция): DC～4MHz；
- Программное обеспечение для автотестирования: онлайн-редактирование параметров ИУ (тестируемого устройства), автопилотное тестирование, вывод тестовых отчетов и другие функции. Интерфейс управления PTT регулирует передачу и прием DUT;
- Встроенный аттенюатор высокой мощности: макс. входная мощность достигает 150 Вт;
- Портативная конструкция: внешний размер (без ручек): 426 (Ш) × 222 (В) × 180 (Г) мм, удобен для переноски и применения;
- Разнообразные режимы питания: стандартная конфигурация поддерживает AC220V или DC24V, доступна встроенная литий-ионная батарея;
- Поддержка управления программированием сетевого интерфейса;
- 10,4-дюймовый большой экран, сенсорный экран с резистором, английский/упрощенный китайский интерфейс, цвета интерфейса бесплатны на ваш выбор;
- Поддержка одновременных операций с многофункциональными окнами, до 4 окон одновременно.
Функции автоматического тестирования средств радиосвязи
4945B/C может создавать и редактировать модели, параметры и квалифицированные пределы спецификации тестируемого устройства. Выберите тестируемое устройство и подключите тестовый кабель, комплексный тестовый набор автоматически проведет тест. Он управляет передачей и приемом DUT с помощью PTT. Когда тестируемому устройству требуется настройка или требуется замена кабеля, испытательный комплект автоматически останавливает испытание и указывает на дальнейшую работу. Проверка продолжается после завершения операции. Квалифицированные и неквалифицированные элементы будут перечислены непосредственно. Также доступны другие функции, такие как хранение, просмотр, сравнение и дистанционное считывание.
Тест передатчика
4945B/C может проводить одновременные тесты различных характеристик передатчиков, таких как мощность сигнала, ошибка частоты, характеристики модуляции сигнала, демодуляция звука и т. д. Звуковые сигналы передатчиков могут быть предоставлены, а одиночные/двойные тона доступны по вашему выбору. Он может имитировать пилот-сигналы.
Тест приемника
4945B/C может передавать радиочастотные сигналы FM, AM и SSB; анализировать демодуляцию звука приемника; точно измерить звуковую частоту, напряжение, степень искажения, SINAD и SNR.
Функция генератора радиочастотных сигналов
Аналоговая модуляция FM, AM, SSB и т. д., а также цифровая модуляция BPSK, QPSK, 8PSK, GMSK, 16QAM и т. д. могут быть выведены. Макс. символьная скорость цифровой модуляции 5МГц. Тестовая установка поддерживает генерацию переходных сигналов со скачкообразной перестройкой частоты с полосой пропускания 60 МГц.
Прием и демодуляция РЧ
Тестовый набор способен выполнять демодуляцию и анализ аналоговой модуляции, такой как FM, AM, SSB и т. д., а также сигналов цифровой модуляции, включая BPSK, QPSK, 8PSK, GMSK и 16QAM. Могут быть выведены демодулированные параметры и формы сигналов. Макс. демодулированная полоса аналоговых сигналов модуляции достигает 300 кГц, а макс. символьная скорость цифровой модуляции и демодуляции сигнала 5МГц. Доступно узкополосное измерение мощности.
Анализ спектра развертки
4945B/C обладает широкой полосой частот, высоким разрешением, высокой чувствительностью, большим динамическим диапазоном и другими характеристиками.
Анализ сигналов со скачкообразной перестройкой частоты
Максимальная полоса пропускания анализа переходных процессов сигналов со скачкообразной перестройкой частоты составляет 60 МГц. Типы отображения: трехмерный график спектра, график время-частота и график время-амплитуда. Набор для тестирования может захватывать, сохранять и анализировать сигналы со скачкообразной перестройкой частоты. Вы можете в любое время просмотреть графики области спектра и модуляции. Во время измерения области модуляции возможно накопление и отображение частотных точек в любых временных рамках. Точки скачкообразной перестройки частоты можно наблюдать непосредственно. Импульсные сигналы и переходные сигналы также могут быть измерены.
Генерация аудиосигнала
Доступны одиночные и двойные тона. Максимальный выходной уровень достигает 7Vrms.
Анализ аудиосигнала
Аудиофильтр не является обязательным.Максимальный входной уровень до 30Vrms. Тестовый набор поддерживает измерения частоты, уровня, степени искажения, SINAD и SNR, а также отображение формы звукового сигнала.
Одновременная работа в нескольких окнах
Поддержка одновременной работы не более 4 окон, каждое окно может быть увеличено индивидуально.
Области применения:
Тестер радиосвязи 4945B/C широко обладает мощным функциям и характеристикам, которые используются для исследований и разработок, ремонта, технического обслуживания и тестирования оборудования связи.
| Description | Specifications | |
| RF Single Generation (Receiver Test) | Frequency Range | 1MHz～1.05GHz (4945B，up to 100kHz), 1MHz～3GHz (4945C，up to 100kHz) |
| Frequency Resolution | 1Hz | |
| Output Level Range |
GEN: -120dBm～+5dBm (max. modulation 0dBm) T/R interface : -130dBm～-35dBm |
|
| Level Resolution | 0.1dB | |
| Level Accuracy | ±1.5dB (≥-110dBm)，±2.0dB(＜-110dBm) | |
| SSB Phase Noise | -93dBc/Hz@20kHz (≤1.05GHz), -90dBc/Hz@20kHz(＞1.05GHz) | |
| Harmonic | Better than -25dBc (＞1MHz，≤0dBm) | |
| Non-Harmonic | Better than -35dBc (＞1MHz，+5dBm output) | |
| Internal Analog Modulation Source | Sine, Square Wave, Triangle, Saw-Tooth, Dual-Tone (analog pilot) | |
| Internal FM |
Range FM: +5dBm to -110dBm Max. Frequency Offset: 150kHz Precision: ±5%(frequency deviation 5kHz～150kHz) Modulation Rate: 20Hz～20kHz |
|
| Internal AM |
Range AM: 0dBm to -110dBm Modulation Range: 0～100% Precision: ±5%(relative value, depth 10%～90%) Modulation Rate: 20Hz～20kHz |
|
| Internal SSB |
Modulation Options: USB, LSB Modulation Rate: 300Hz～5kHz |
|
| External FM/AM/SSB | Modulation Rate: 20Hz～15kHz (FM, AM), 300Hz～3kHz (SSB) | |
| RF Receiver (Transmitter Test) | Frequency Range | 300kHz～1.05GHz (4945B，up to 100kHz), 300kHz～3GHz (4945C，up to 100kHz) |
| Power Range | 0.1mW～100mW (ANT interface), 100mW～150W(T/R interface, ＞40W, continuous input for a single time should not be longer than 1 min, interval between two consecutive input should not be shorter than 2 min.) | |
| FM |
Narrowband Sensitivity: 2.0 μV for 10 dB EIA SINAD Broadband Sensitivity: 10 μV for 10 dB EIA SINAD Max. Frequency Offset: 150kHz Precision: ±5%(frequency deviation 5kHz～150kHz) Modulation Rate: 20Hz～20kHz |
|
| AM |
Sensitivity: 10 μV for 10 dB EIA SINAD Modulation Range: 0～100% Precision: ±5%(relative value, depth 10%～90%) Modulation Rate: 20Hz～20kHz |
|
| SSB | Modulation Rate:300Hz~5kHz | |
| Audio Filter |
Lowpass:300Hz, 5KHz, 15Khz, 20kHz Bandpass: 0.3-3.4kHz, 0.3-5kHz, 0.3-15kHz, 0.3-20kHz |
|
| Vector Signal Generation (option) |
Modulation Type: 2ASK, 2FSK, GMSK, BPSK, QPSK, 8PSK, 16QAM Max. Modulation Bandwidth: 10MHz Max. Symbol Rate: 5MHz Digit Source: PRBS, whole 0, whole 1, 0 and 1 alternation, external digital filter: RC, RRC, GAUSS EVM: ≤2%rms (symbol rate≤1MHz), ≤3%rms (symbol rate＞ 1MHz） |
|
| Frequency-Hopping Signal Generation (option) |
Max. Frequency-Hopping Transient Bandwidth: 60MHz Max. Non-Repetitive Hopping Graphic Length: 4000 Frequency Agility Time: ＜10μs Max. Hopping Rate: 100,000 times/sec Hopping Type: internal step repetition, external frequency control |
|
| Broadband Power Measurement | Frequency Range | 300kHz～1.05GHz (4945B), 300kHz～3GHz (4945C) |
| Measurement Range | 0.1mW～100mW (ANT interface), 100mW～150W(T/R interface, ＞40W, continuous input for a single time should not be longer than 1 min, interval between two consecutive input should not be shorter than 2 min.) | |
| Measurement Accuracy | 15％ (≤120W, CW or frequency modulation) | |
| Narrow Band Power Measurement | Frequency Range |
300kHz～1.05GHz (4945B, low frequency depends on small IF bandwidth) 300kHz～3GHz (4945C, low frequency depends on small IF bandwidth) |
| Measurement Range |
+51dBm～-40dBm(T/R interface, low frequency depends on small IF bandwidth) +10dBm～-80dBm (ANT interface, low frequency depends on small IF bandwidth) |
|
| Measurement Accuracy | ±2dB | |
| Receiving Bandwidth | 6.25, 8.33, 10, 12.5, 25, 30, 100, 300kHz | |
| Frequency Error Meter | Frequency Range |
300kHz～1.05GHz (4945B, low frequency depends on small IF bandwidth) 300kHz～3GHz (4945C, low frequency depends on small IF bandwidth) |
| Accuracy | Frequency Standard±1Hz | |
| Audio Signal Generation | Waveform | Sine, Square Wave, Triangle, Saw-Tooth |
| Signal Type | Single-Tone, Dual-Tone | |
| Frequency | 20Hz～20kHz (Sine)，20Hz～4kHz (Square Wave, Triangle, Saw-Tooth) | |
| Frequency Resolution | 0.1Hz | |
| Level Range | 1mV～7Vrms (10k Ω load) | |
| Level Accuracy | ±5% (10k Ω load≥10mVrms) | |
| Audio Signal Analysis | Input Impedance | 150Ω, 600Ω, high impedance |
| Max. Input Level | 30Vrms (high impedance) | |
| Audio Filter |
Low-Pass: 300Hz, 5kHz, 15kHz, 20kHz Band-Pass: 0.3～3.4kHz, 0.3～5kHz, 0.3～15kHz, 0.3～20kHz |
|
| Frequency Meter |
Frequency Range: 20Hz～20kHz Input Level: 20mV～30Vrms Resolution: 0.1Hz Precision: 1Hz |
|
| Level Meter |
Frequency Range: 20Hz～20kHz Input Level: 1mV～30Vrms Unit: V, dBV, dBm Precision: ±5%（High impedance, ≥10mVrms） |
|
| SINAD Meter |
Frequency Range: 300Hz to 10kHz Measurement Range: 3～60dB Precision: ±1.0dB@12dB (SINAD＞3dB，≤40dB，5kHz low-pass) Frequency Range: 300Hz～5kHz Input Level: 0.1～30Vrms |
|
| Distortion Meter |
Measurement Range: 0～90% Precision: ＜±0.5% (distortion degree＜10%)，＜±1.0% Frequency Range: 300Hz～5kHz Input Level: 0.1～30Vrms |
|
| SNR Meter |
Measurement Range: 3～60dB Precision: ±1.0dB (SNR＞20dB，≤40dB) Frequency Range: 300Hz～10kHz Input Level: 0.1～30Vrms |
|
| Sweep Spectrum Analyzer (Receive Signal Strength Level) | Frequency Range | 100kHz～1.05GHz (4945B), 100kHz～3GHz (4945C) |
| Sweep Width | 0Hz～whole frequency bands | |
| Level Accuracy | ±1.5dB | |
| Min. Displayed Average Noise Level | Better than-125dBm (ANT interface), -75dBm (T/R interface) | |
| Resolution Bandwidth | 30Hz～3MHz (1-3 steps) | |
| Demodulation and Analysis of Analog Modulation Signals | Frequency Range |
300kHz～1.05GHz (4945B, low frequency depends on small IF bandwidth) 300kHz～3GHz (4945C, low frequency depends on small IF bandwidth) |
| Signal Format | FM, AM, SSB | |
| Demodulation Bandwidth | 6.25, 8.33, 10, 12.5, 25, 30, 100, 300kHz | |
| Demodulation Audio Filter |
Low-Pass: 300Hz, 5kHz, 15kHz, 20kHz Band-Pass: 0.3～3.4kHz, 0.3～5kHz, 0.3～15kHz, 0.3～20kHz |
|
| Frequency Range of Demodulation Counter | 20Hz～20kHz | |
| Demodulation Counter Resolution | 0.1Hz | |
| FM |
Frequency Offset Range: 0～150kHz Accuracy: ±5% (frequency offset range5～150kHz, modulation rate 1kHz) Modulation Rate: 20Hz～20kHz |
|
| AM |
AM Depth Range: 0～100% Accuracy: ±5% (relative value，modulation range 30%～90%， modulation rate 1kHz) Sensitivity: Yes, 10 μV for 10 dB EIA SINAD Modulation Rate: 20Hz～20kHz |
|
| Sensitivity | ≤-100dBm (10dB SINAD，ANT interface) | |
| Demodulation and Analysis of Vector Signals (option) | Frequency Range |
300kHz～1.05GHz (4945B, low frequency depends on small IF bandwidth) 300kHz～3GHz (4945C, low frequency depends on small IF bandwidth) |
| Signal Format | GMSK, BPSK, QPSK, 8PSK, 16QAM | |
| Demodulation Bandwidth | 10kHz～10MHz | |
| Max. Symbol Rate | 5MHz | |
| Filter | RC, RRC, GAUSS | |
| Frequency-Hopping | Transient Bandwidth | 60MHz, 30MHz, 15MHz, 7.5MHz, 3.75MHz, 1.875MHz |
| Signal Analysis(option) | Capture Storage Depth | 8Gb |
| Analysis Domain | Time-frequency (modulation domain), Time-Amplitude, Time-Spectrum (waterfall chart), Spectrum at random time | |
| Min. Time Resolution | 10ns | |
| Dual-Channel Oscilloscope | Frequency Range | DC～4MHz |
| Vertical Scale | 10mV～10V/mark (1, 2, 5 steps) | |
| Horizontal Scale | 1us～1s/mark (1, 2, 5 steps) | |
| Coupling Type | DC, AC | |
| Input Impedance | 1MΩ | |
| Digital Sequence Generation and Bit Error Rate Measurement (option) | Digit Format | PN3, PN5, PN9, PN11 |
| Baud Rate | 300bps～1Mbps (BPSK, GMSK, 2FSK, 2ASK) | |
| Bit Error Rate Measurement Range | 0.1～0.000001 | |
| Internal Time-Base |
Frequency: 10MHz; Aging Rate: 1×10-7/year; Temperature Stability: ±0.05ppm (0～ 50℃) |
|
| Operating Temperature | 0℃～+50℃ | |
| Storage temperature | -40℃～+70℃ | |
| Size | External size (without handles and auxiliaries): W×H×D=426×222×180mm | |
| Weight | Not more than 12kg | |
| Power |
Internal AC: 220V±10%, Frequency 50Hz±5％; External DC: 24V±2V (16V is acceptable); Built-in rechargeable battery: ≥11000mAh (option) Max Power: 150W |
|
| Consumption | ＜100W | |
| Cooling Type | Internal air cooling | |
| Interface |
RF: GEN interface (TNC), T/R interface(type N), ANT interface(TNC) BNC: audio input, audio output, oscilloscope input etc Others: network port (support remote control), 26-core test bus interface, USB-host interface etc. |
|
| Модели | Описание |
| 4945B | Комплект для тестирования радиосвязи 300 кГц～1,05 ГГц |
| 4945C | Комплект для тестирования радиосвязи 300 кГц～3 ГГц |
