Описание

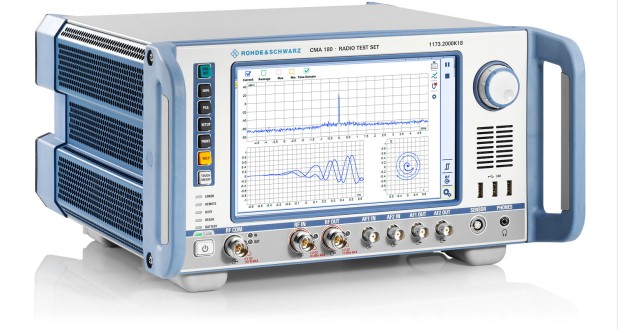

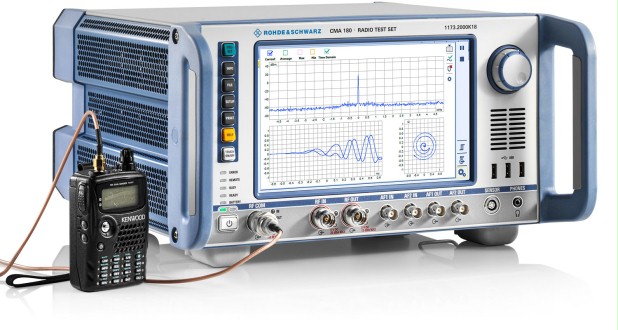

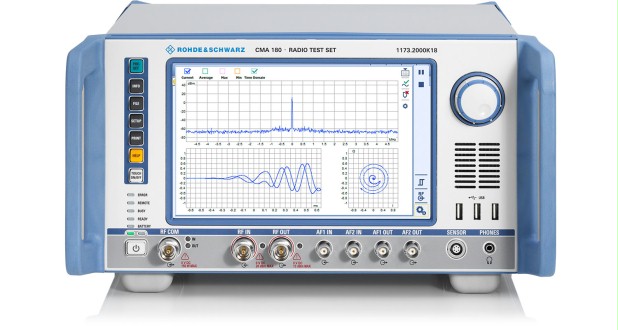

R&S®CMA180 — это радиокоммуникационный тестер для радиосистем, работающих в диапазоне от 100 кГц до 3 ГГц. Используемая технология полностью основывается на цифровой обработке сигналов и усовершенствованных вычислениях. Интуитивно понятное управление и эффективные измерения превращают прибор R&S®CMA180 в незаменимый инструмент для измерения параметров радиосистем.
Ключевые факты
- Диапазон частот: от 100 кГц до 3 ГГц
- Аналоговая модуляция и демодуляция (немодулированный сигнал, АМ, ЧМ)
- Пиковая входная мощность до 150 Вт, непрерывная входная мощность до 100 Вт
- Уровень сигнала для измерений приемника может быть снижен до –140 дБмВт
- Встроенные аудиогенераторы
- Тесты качества звука (SINAD, THD, SNR)
- Встроенный развертывающий анализатор спектра, следящий генератор и область
- Использование датчиков мощности R&S®NRP-Zxx и R&S®NRT-Z, настройка не требуется
- Регистратор I/Q и генератор ARB
- Анализ цифровых сигналов
Универсальность
- Разнообразные перспективные варианты конфигурации
- Мобильность
Широкие возможности измерений
- Базовые свойства
- Аналоговая модуляция и демодуляция
- Аудиогенераторы
- Многотональный
- Тесты качества звука
- Анализ спектра на основе БПФ
- Мощность по соседнему каналу (ACP) и занятая полоса частот
- Расширенные возможности
- Осциллограф
- Встроенный развертывающий анализатор спектра с возможностью анализа во временной области (нулевая полоса обзора)
- Следящий генератор
- Встроенный источник помех
- GPS
- Цифровые измерения
- Анализ цифровых сигналов
- Специализированные задачи
- Авиационный генератор для ILS/VOR и маркерных радиомаяков
- Осциллограммы (ARB)
- Реальные условия в лаборатории
Удобное управление
- Отличный сенсорный экран с поворотной ручкой
- Предустановленные тестовые сценарии, минимизирующие усилия по настройке, либо экспертный режим с максимальной свободой действий
- Различные возможности для отображения параметров и результатов измерения
- Специальный режим сводки текущего состояния
- Дистанционное управление для удобной интеграции в автоматизированные тестовые среды через ЛВС или GPIB
Автоматизация при использовании R&S®CMArun
- Готовое решение для настройки тестовых последовательностей приложений
- Обширная библиотека функций
- Управление через SNMP, последовательные интерфейсы и SCPI
- Полностью автоматизированное решение для тестирования программно конфигурируемых радиостанций R&S®Series4200
Точность и гибкость
- Передовые ВЧ-характеристики для проведения испытаний передатчиков и приемников
- Множество различных вариантов подключения
- Включение и управление внешним оборудованием
Широкий выбор принадлежностей
- Мягкая сумка и футляр для транспортировки
- Использование датчиков мощности R&S®NRP-Zxx и R&S®NRT-Z
- Экранированная камера, антенный соединитель и аудиопринадлежности
- Радиотестеры
Характеристики
Краткие технические характеристики | ||
Диапазон высоких частот | от 0,1 до 3000 МГц | |
Диапазон выходных уровней | ВЧ-генератор | до +16 дБмВт (макс.) |
Максимально допустимая входная мощность | ВЧ-вход | до 150 Вт |
Модуляция | немодулированный сигнал, АМ, ЧМ, однополосный | |
Генератор ARB | R&S®CMA-B110A | полоса частот до 20 МГц, 1 ГБ памяти |
Анализатор спектра | R&S®CMA-K120 | от 0,1 до 3000 МГц |
Анализатор спектра на основе БПФ | полоса обзора | от 10 кГц до 20 МГц |
Аудиосигналы | аналоговые входы/выходы, SPDIF, внутренние генераторы/анализаторы звуковых частот | |
Источники питания | переменный ток | от 100 до 240 В |
постоянный ток | от 10 до 30 В или батарея | |
85 Вт | ||

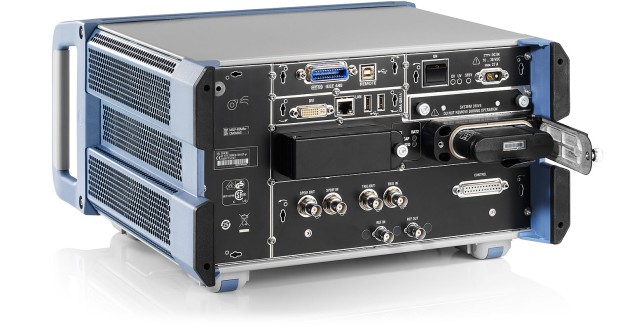

Возможности подключения | ВЧ, ЗЧ, ЛВС, USB, DVI, датчики мощности Rohde & Schwarz, вход/выход опорной частоты, вход/выход сигнала запуска, вход/выход сигнала TTL, GPIB (R&S®CMA-BB12A) |
|
Габариты | Ш × В × Г | ¾ 19", 4 HU 360,5 × 195,4 × 351 мм (14,2 × 7,7 × 13,8 дюйма) |
Вес | полностью оснащенный | 13 кг (28,7 фунта) |
базовый блок без опций | 10,9 кг (24 фунта) |
Документы
Описание
Опции | Описание |
CMA-S052A | Жесткий диск |
CMA-S052M | Твердотельный диск |
CMA-S054B | Питание от сети переменного тока |
CMA-S054M | Питание постоянного тока |
CMA-B110B | Генератор модулирующих сигналов |
CMA-B612A | Интерфейс шины IEEE |
CMA-B690A | Термостатированный опорный кварцевый генератор |
CMA-B690M | Термостатированный опорный кварцевый генератор с улучшенными характеристиками |
CMA-B060A | Батарейный отсек |
CMA-K120 | SA, TG, Scope, Trans-Rec |
CMA-K130 | Генератор ILS/VOR |
CMA-K220 | Регистратор I/Q |
CMA-KT051 | Тесты для аналоговых радиостанций, R&S®CMArun |
CMA-KT420 | Тест для радиостанции R&S®Series4200, R&S®CMArun |
CMA-KV140 | Библиотека осциллограмм, тесты GPS |
CMA-KW620 | Тесты GPS, R&S®WinIQSIM2™ |
CMA-KW621 | Тесты ГЛОНАСС, R&S®WinIQSIM2™ |
CMA-KW622 | Тесты Galileo, R&S®WinIQSIM2™ |
CMA-K300 | Программные опции R&S®VSE для радиотестера R&S®CMA Базовый анализатор сигналов |
CMA-K310 | Программные опции R&S®VSE для радиотестера R&S®CMA Анализатор аналоговых сигналов |
CMA-K305 | Программные опции R&S®VSE для радиотестера R&S®CMA Анализатор цифровых сигналов |
Аксессуары | |
CMA-Z020A | Футляр для транспортировки |
CMA-Z025A | Мягкая сумка |
CMA-Z030A | Крышка для защиты дисплея |
CMA-Z053A | Внешний источник питания |
CMA-Z059 | Защитные колпачки |
CMA-Z061A | Литий-ионные аккумуляторы, две штуки |
CMA-Z062A | Зарядное устройство для литий-ионных аккумуляторов |
CMA-Z420A | Адаптер для радио R&S®Series4200 |
CMA-Z600A | Устройство для согласования импеданса звуковых частот |
CMA-Z650A | Проходной контакт, BNC, 600 Ом |
CMA-Z670A | Блокиратор постоянного тока, тип N, > 10 МГц |
CMA-Z680A | Комплект антенны |
CMA-ACA | Аккредитованная калибровка (DKD) |
ZZA-KN10 | Адаптер для стойки 19" 4 HU, ¾, T350 |
NRP-Z24 | Датчики мощности трехфазных выпрямителей |
NRP-Z51 | Термодатчик мощности |
CMW | Внутренние газовые пружины, в сборе |
CMW-Z15 | Измерение параметров звука |
CMW-Z110 | ВЧ-кабель, до 6 ГГц |
RBU100 | Аттенюатор на высокий уровень мощности, 100 Вт |
CMW-Z50 | Телефонная трубка |
PCK | Кабели шины IEC/IEEE, 1 или 2 м |
