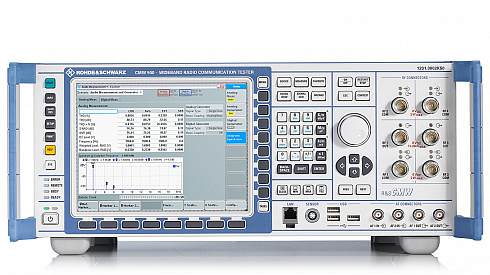

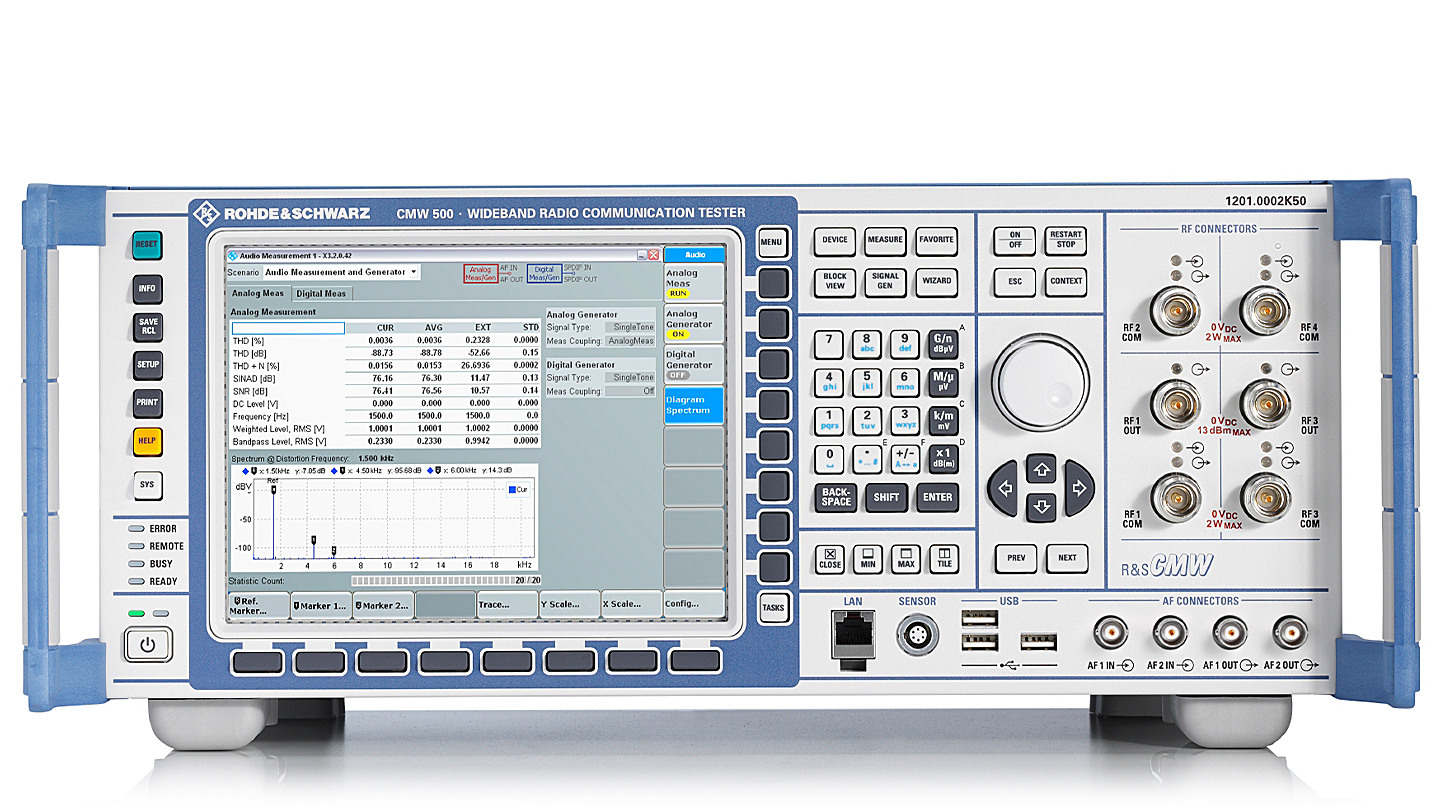

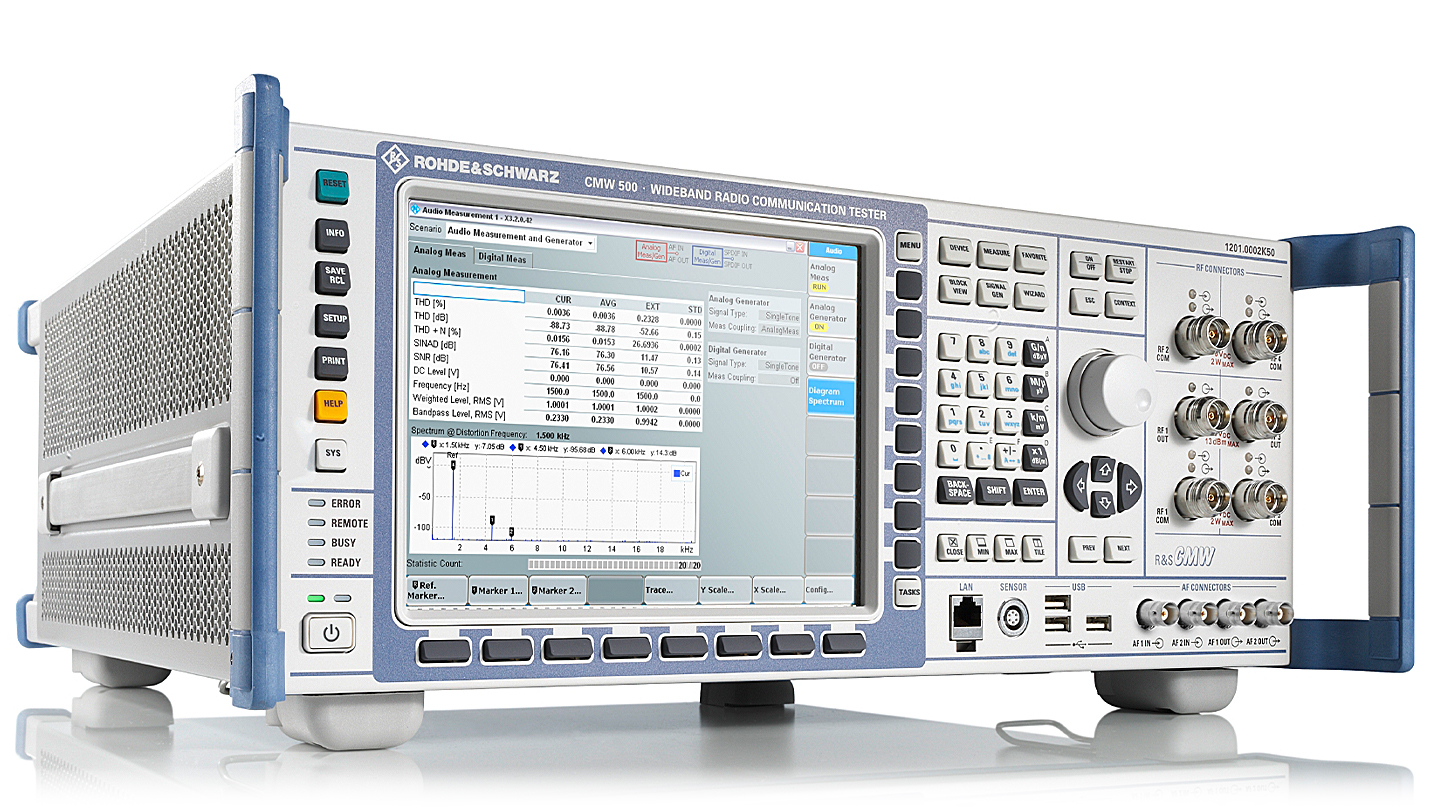

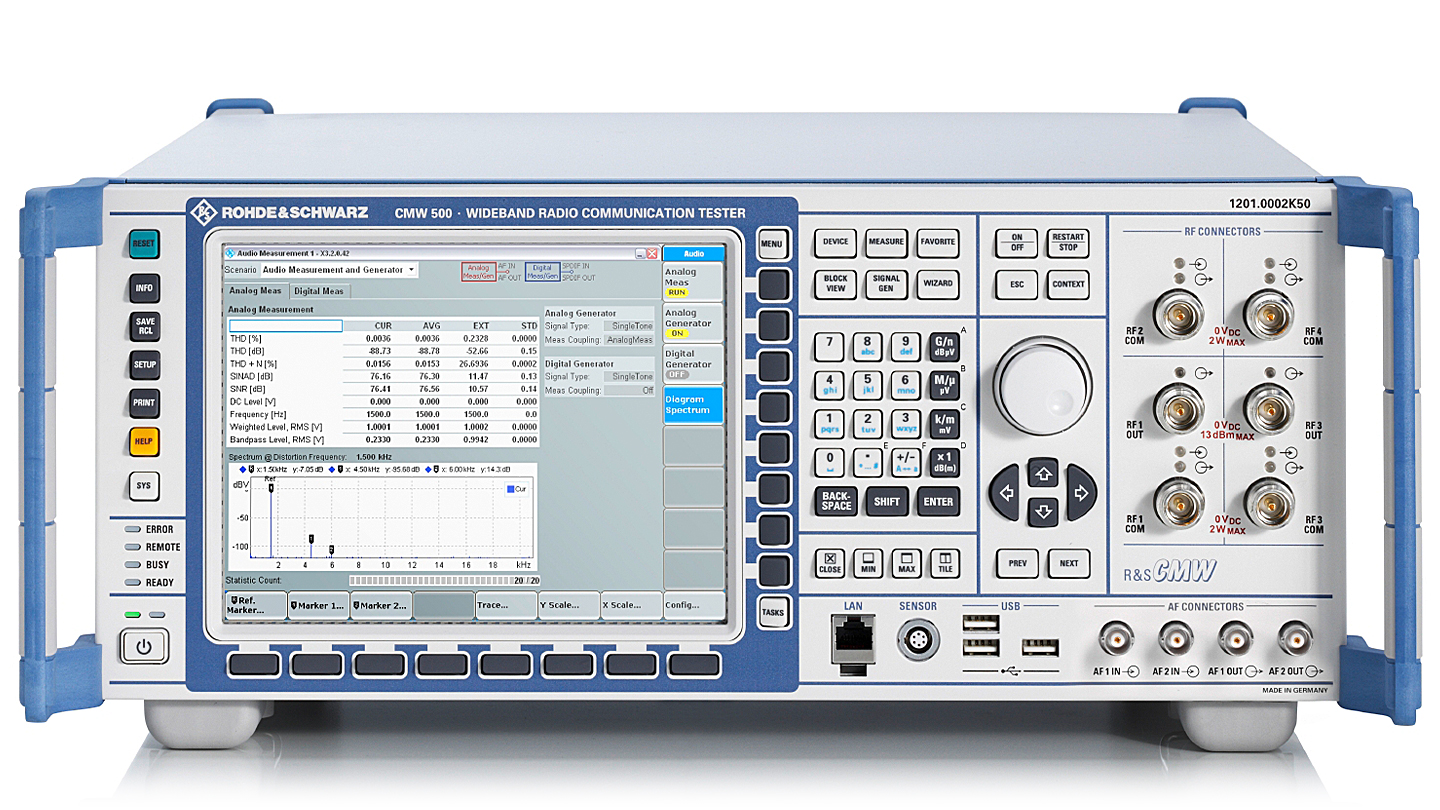

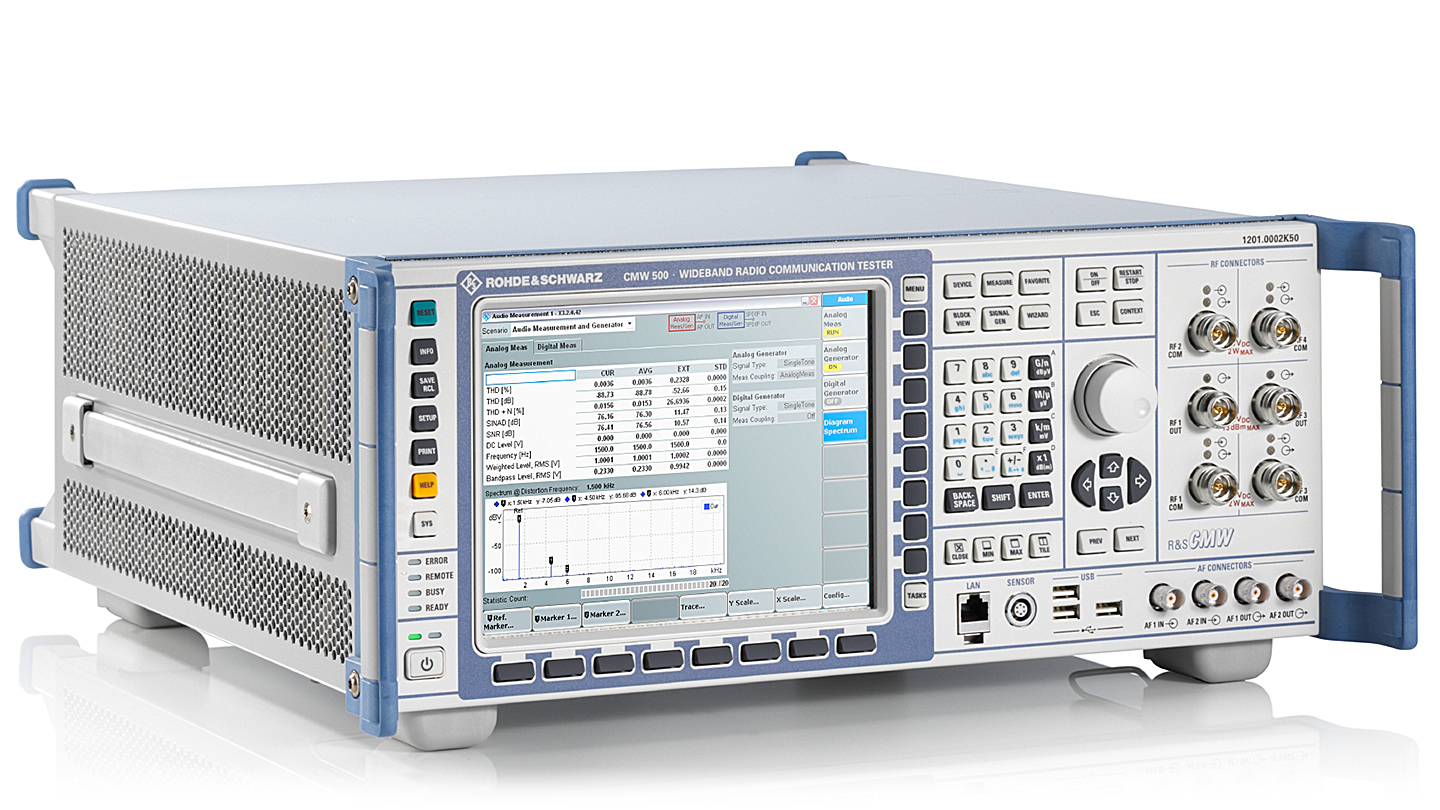

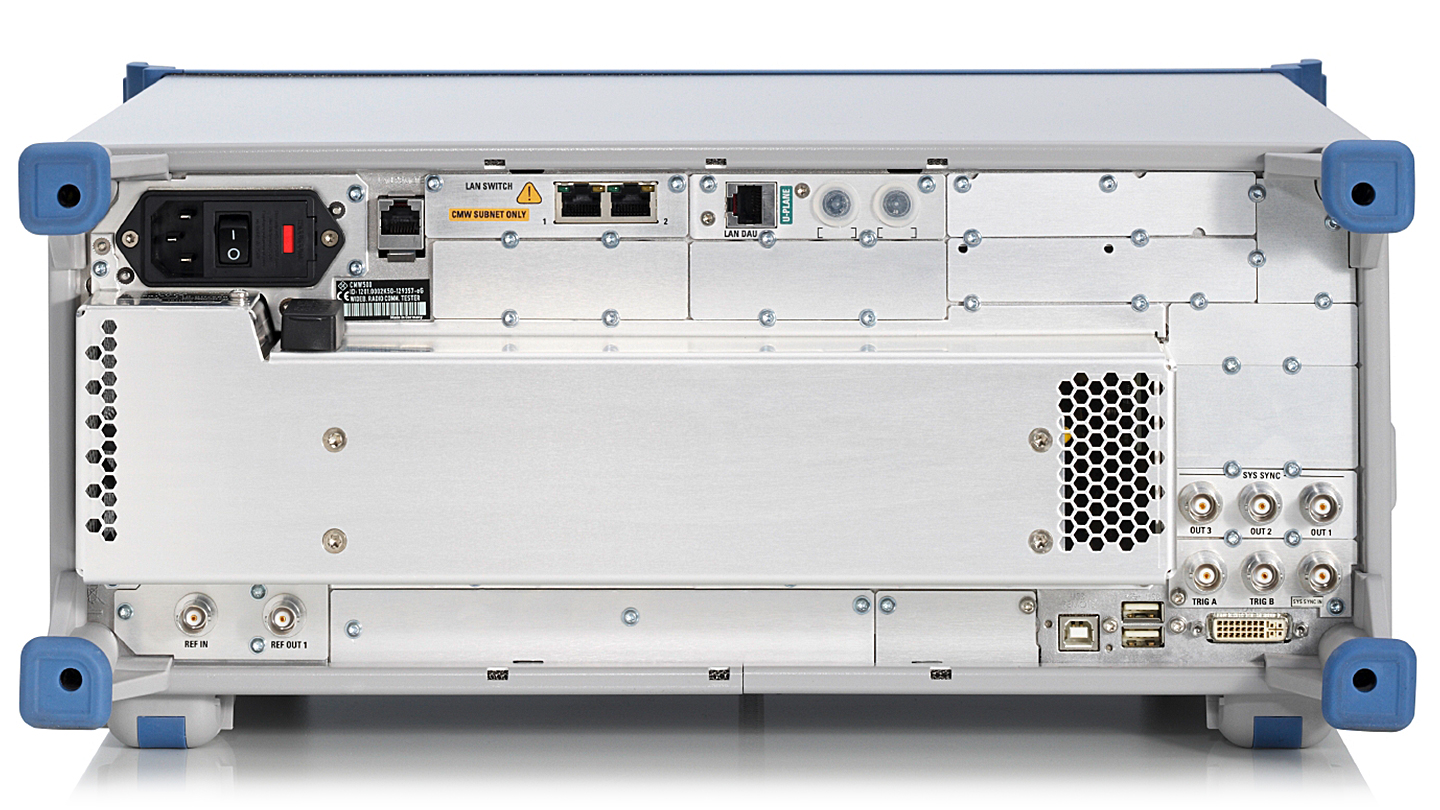

Широкополосный радиокоммуникационный тестер R&S®CMW500 — универсальная испытательная платформа для ВЧ-интеграции и разработки протоколов. Это эмулятор R&S®CMW500 callbox и тестер протоколов R&S®CMW500. R&S®CMW500 включает в себя полностью интегрированное решение для проведения сквозных испытаний данных, которое позволяет выполнять комплексные измерения качества и пропускной способности на IP-уровне. Встроенный имитатор замираний позволяет легко выполнять испытания в реалистичных условиях распространения сигнала. R&S®CMW500 можно использовать на всех этапах, начиная от разработки продукта и заканчивая производством и обслуживанием. Это решение с наиболее широким набором поддерживаемых технологий.
Особенности и преимущества
Эмуляция сети
ВЧ-испытания в реалистичных условиях
При разработке беспроводных устройств необходимо испытывать интерфейсы связи в реалистичных сетевых условиях. R&S®CMW эмулирует базовую станцию для всех основных сотовых технологий от LTE до GSM, а также беспроводную связь, например WLAN и Bluetooth.
Разработка 5G
Эмуляция сетей на частотах ниже 6 ГГц для 5G NR
Мобильная связь пятого поколения (5G) будет поддерживать смешанный режим работы с LTE в так называемом неавтономном (NSA) режиме, который будет доминировать в мире первые несколько лет. В сочетании с радиокоммуникационным тестером R&S CMX500 проверенный и испытанный прибор R&S CMW500 обеспечивает поддержку сценариев испытаний 5G NSA.
Беспроводная связь
Комплексная эмуляция сетей
Bluetooth и WLAN незаменимы в современном мире связи. Современные смартфоны еще долго будут передавать большую часть своих данных на базе этих двух технологий. R&S CMW500 поддерживает универсальные испытания для Bluetooth Classic и Low Energy, включая все сигнальные ВЧ-испытания, определенные Bluetooth SIG. В случае WLAN тестер R&S CMW500 поддерживает сигнальные испытания, начиная от IEEE 802.11 a/b/g/n и заканчивая 11ac и 11ax.
Все в одном приборе
Один тестер для всех уровней и всех фаз жизненного цикла продукта
От ВЧ до протокола и IP-приложения — испытания на всех уровнях поддерживаются одним прибором. Модульная платформа R&S®CMW удовлетворяет всем требованиям к испытаниям от разработки до сертификации, оптимизации сетей, производства и обслуживания.
Испытания интерфейса пользователя
Тестовые последовательности в режиме дистанционного управления
Испытательная платформа R&S®CMW может использована для выполнения, документирования и оценки сложных испытаний интерфейса пользователя в моделируемых, но реалистичных условиях. Тестер R&S®CMW в сочетании со средством автоматизации R&S®CMWrun обеспечивает огромную пропускную способность испытаний, которая не имеет равных на рынке.
Соответствующие стандартам испытания автомобильных систем eCall
R&S®CMW500 и R&S®SMBV100B — идеальная комбинация для обеспечения абсолютной надежности функционирования систем eCall, с их быстрым обменом уведомлениями для поддержки стабильной связи между спасательными службами и автомобилями-участниками ДТП.
Поддерживаемые стандарты:
- eCall — Европа
- NGeCall — Европа
- ЭРА-ГЛОНАСС — Российская Федерация
- K-eCall — Корея
Испытания IP-приложений и анализ трафика
Испытания в полностью управляемых сетевых условиях
Благодаря глубокому анализу пакетов (DPI) IP-потоки из прикладного программного обеспечения надежно анализируются на предмет соответствия стандартам и безопасности. IP-трафик, режим OTT и срок службы аккумулятора могут быть оптимизированы для приложений и мобильных устройств. Платформа R&S®CMW обеспечивает эффективную испытательную среду для выполнения сложных испытаний IP-приложений для различных технологий.
Испытания C-V2X в лабораторной среде
Технология связи автомобиля с другими объектами (V2X) представляет собой новое поколение информационных и коммуникационных технологий, она служит для связи автомобиля с другими объектами, помогает повысить безопасность на дороге и эффективно управлять транспортным потоком. Компания Rohde & Schwarz предлагает интегрированную схему с широкополосным радиокоммуникационным тестером R&S®CMW500 и имитатором ГНСС R&S®SMBV100B для выполнения передачи данных, приема данных и испытаний характеристик с различными профилями замирания, а также сценарии аттестационных испытаний протоколов, подтвержденных GCF.
| Частота | ||
| Диапазон частот | базовая модель | от 70 до 3300 МГц |
| с опцией R&S®CMW-KB036 | от 70 до 6000 МГц | |
| Диапазон выходных уровней | ||
| RF1 COM, RF2 COM | от 100 до 3300 МГц | |
| непрерывное колебание (CW) | от –130 до –5 дБмВт | |
| пиковая мощность огибающей (PEP) | до –5 дБмВт | |
| выход за пределы диапазона (PEP) | до 0 дБмВт | |
| RF1 OUT | от 100 до 3300 МГц | |
| непрерывное колебание (CW) | от –120 до +8 дБмВт | |
| пиковая мощность огибающей (PEP) | до +8 дБмВт | |
| выход за пределы диапазона (PEP) | до +13 дБмВт | |
| Погрешность уровня на выходе | в диапазоне температур от +20 до +35°C, в пределах диапазо- на выходных уровней | |
| RF1 COM, RF2 COM | выходной уровень более –120 дБмВт | |
| от 100 до 3300 МГц | <0,6 дБ | |
| RF1 OUT | выходной уровень более –110 дБмВт |
|
| от 100 до 3300 МГц | <0,8 дБ | |
| Источник сигналов модуляции: генератор сигналов произвольной формы (ARB-генератор) (опция R&S®CMW-B110A) | ||
| Объем памяти | 1024 Мбайт | |
| Длина слова | I | 16 бит |
| Q | 16 бит | |
| маркер | от 4 до 16 бит | |
| Длина выборки | с 4-битным маркером | До 227,55 млн. отсчетов |
| Частота дискретизации | минимальная | 400 Гц |
| максимальная | 100 МГц | |
| ВЧ-измеритель мощности | ||
| Диапазон частот | базовая модель | от 70 до 3300 МГц |
| с опцией R&S®CMW-KB036 | от 70 до 6000 МГц | |
| Ожидаемый номинальный диапазон мощностей | ||
| RF1 COM, RF2 COM | от 100 до 3300 МГц | от –47 до +34 дБмВт |
| Погрешность уровня | в диапазоне температур от +20 до +35°C | |
| RF1 COM, RF2 COM | от 100 до 3300 МГц | <0,5 дБ |
| Общие характеристики | ||
| Габариты | Ш × В × Г | 465,1 мм × 197,3 мм × 517,0 мм (19″ 1/1, 4 HU, 450) |
| Масса | с типичными опциями (одиночный тестер) |
приблиз. 18 кг |
| Межкалибровочный интервал | 12 месяцев | рекомендуется для обеспечения высочайшей точности (см. погрешности генератора и анализатора) |
| 24 месяца | к указанной погрешности гене ратора и анализатора добавляется 0,2 дБ | |
| Опции | Описание |
| CMW-B110A | Модуль ARB-генератора и генератора модулирующего сигнала реального времени |
| CMW-B510F | Цифровой I/Q модуль |
| CMW-B612A | Модуль интерфейса шины IEEE (одиночный разъем) |
| CMW-B612B | Модуль интерфейса шины IEEE (двойной разъем) |
| CMW-B620A | Модуль цифрового видеоинтерфейса (DVI) (только для блоков без дисплея/клавиш) |
| CMW-B690A | Модуль термостатированного кварцевого генератора (OCXO) |
| CMW-B690B | Модуль высокостабильного термостатированного кварцевого генератора(OCXO) |
| CMW-KB036 | Диапазон частот от 3,3 до 6 ГГц |
| CMW-B100A | Измерительный блок модуляции |
| CMW-B570B | Модуль преобразователя ВЧ (TRX) |
| CMW-KM010 | БПФ анализатор спектра |
| CMW-KG400 | Генератор, стандарт WCDMA, сигналы нисходящего канала |
| Модели | Описание |
| CMW500 | Широкополосный радиокоммуникационный тестер |
| CMW-PS502 | Широкополосный радиокоммуникационный тестер R&S®CMW500, базовый блок, диапазон частот от 70 МГц до 3,3 ГГц |
| CMW-S550A | Соединительная плата блока модуляции (постоянное соединение) |
| CMW-S590A | Модуль ВЧ-блока |
| CMW-S600A | Вариант выбора: передняя панель без дисплея/клавиш (содержит интерфейс DVI) |
| CMW-S600B | Вариант выбора: передняя панель с дисплеем/клавишами |
