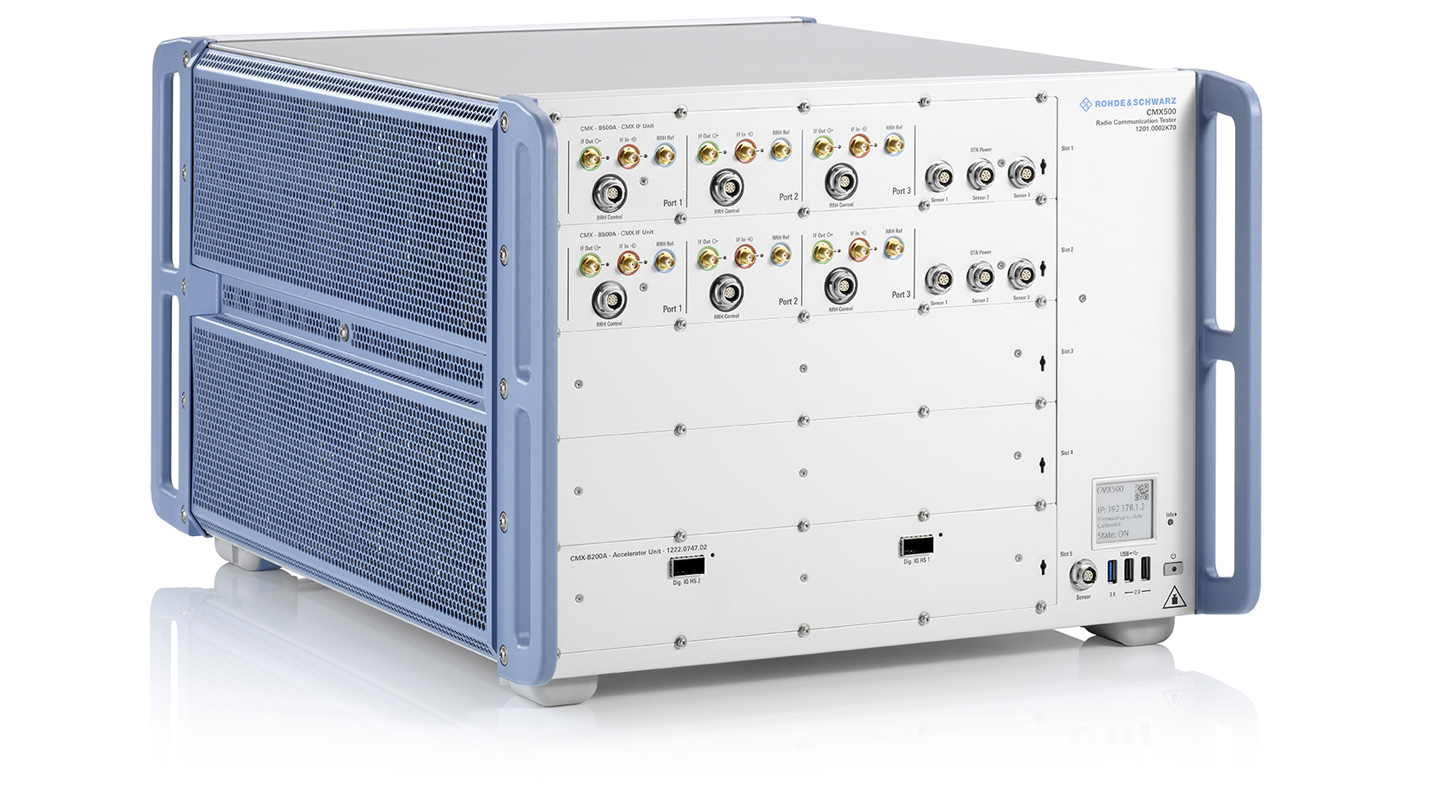

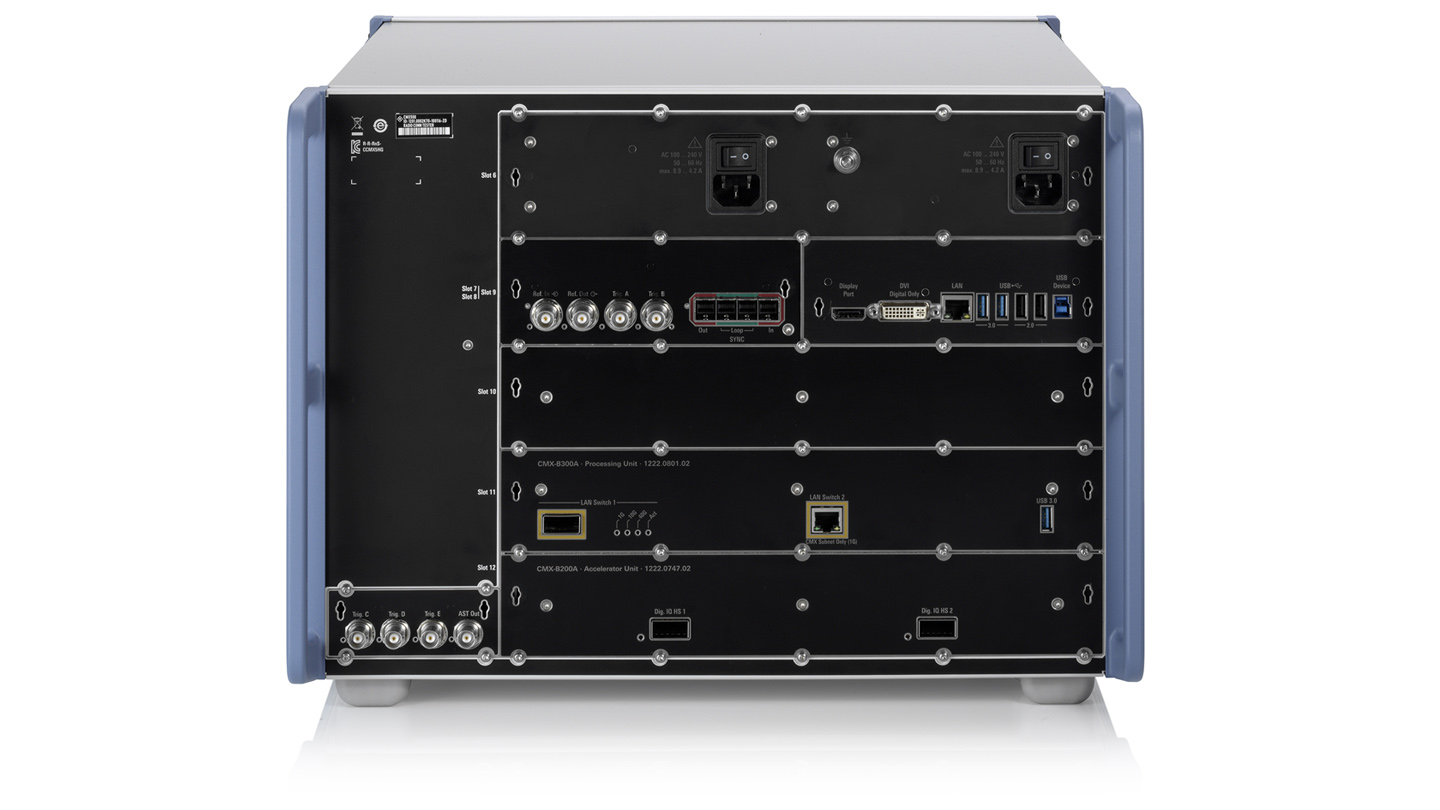

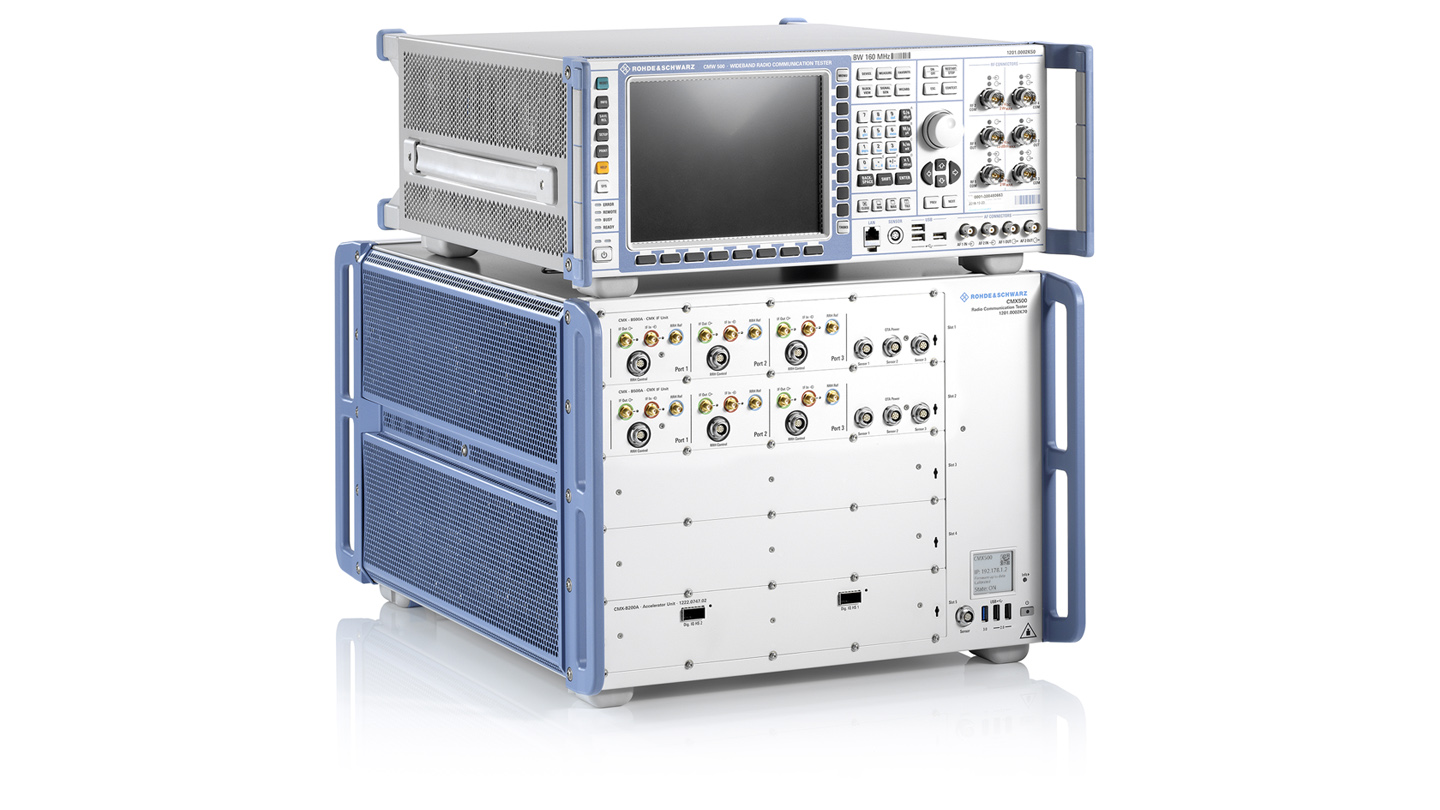

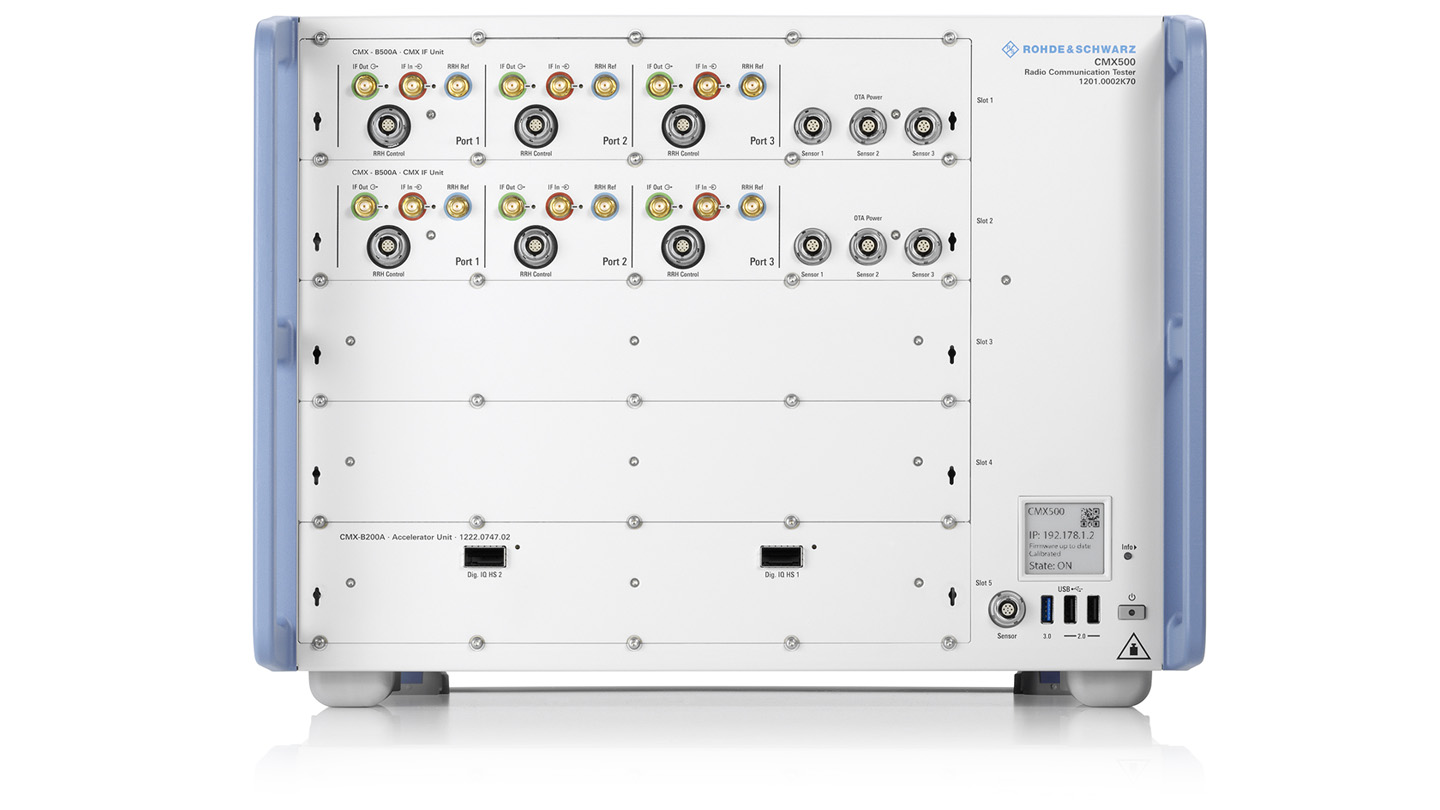

Тестер радиосвязи R&S®CMX500 — это перспективное решение для тестирования сетей 5G NR с интуитивно понятным и гибким пользовательским веб-интерфейсом R&S®CMsquares. Поддержка ручного интерактивного управления, а также автоматически управляемых протоколов испытаний делает R&S®CMsquares выгодным программным решением с уникальными модулями для всех случаев использования сигнализации. Они варьируются от этапов проектирования НИОКР до сквозного тестирования приложений, производства и испытаний на соответствие. Внедрение стратегии единой платформы для всего испытательного оборудования 5G NR позволяет создать унифицированную тестовую среду для тестирования сигнальных и несигнальных устройств на всех этапах производства устройств 5G.
Ключевые факты
- Испытания передачи сигналов 5G NR в диапазонах частот FR1 и FR2
- Модульная масштабируемая аппаратная архитектура
- Поддержка автономного и неавтономного режимов
- Обновите схему LTE, используя функцию поддержки передачи сигналов 5G в R&S CMX 500
- Пользовательский веб-интерфейс для ВЧ-испытаний, функциональных испытаний, испытаний приложений и испытаний протоколов
Быстрая и простая процедура испытаний приложений
Для активных измерений максимально достижимой пропускной способности в 5G инструмент iPerf создает трафик, который позволяет контролировать скорость передачи данных на различных уровнях. Кроме того, встроенный FTP-сервер позволяет проверять пропускную способность в режимах выгрузки и загрузки для протокола передачи файлов. Достижимая скорость передачи данных в мобильном устройстве — базовая важнейшая характеристика, определяющаяся пропускной способностью используемых интерфейсов. В тестере R&S®CMX500 предусмотрены высокоэффективные функции IP-анализа и статистического измерения протоколов, что дает возможность эффективно контролировать каналы Интернет-связи, используемые приложениями.
Полноценные испытания протоколов передачи сигналов для НИОКР и соответствия стандартам
Тестер R&S®CMX500 предоставляет полный набор инструментов для испытаний передачи сигналов на протяжении всего жизненного цикла разработки мобильных устройств. Разработчики беспроводных устройств получают функциональные возможности имитации радиодоступа и превосходный контрольно-измерительный прибор для решений по испытаниям передачи сигналов в соответствии со стандартами 3GPP.
Обеспечение максимальной эффективности для наилучших пользовательских характеристик
Радиокоммуникационный тестер R&S®CMX500 также поддерживает системы испытаний звука и видео 5G. Это решение, оснащенное унифицированным испытательным ПО R&S®CMsquares, поддерживает все необходимые технологии для измерения звуковых сигналов VoLTE и VoNR в режимах SA и NSA, а также измерения видеосигналов ViLTE и ViNR. Встроенный сервер IMS (мультимедийной IP-подсистемы) дает возможность выполнять внутреннюю кольцевую проверку, а также проводить испытания качества звука с помощью внешнего аудиоанализатора в режиме IP-переадресации.
Упрощение схемы измерения с помощью встроенного решения для испытаний приложений
Наивысшими уровнями архитектуры 5G являются уровень приложения и IP-уровень, на которых используется Интернет-протокол для обеспечения функциональных возможностей и основных ключевых показателей эффективности. Проверка этих уровней называется испытанием приложений (e2e). Тестер R&S®CMX500 выполняет испытания приложений и имеет такие характеристики, как:
- Высокая производительность
- Встроенные веб-сервер и серверы FTP, DNS и IMS
- Функции измерения задержки проверки связи и пропускной способности
- Захват пакета
- Связь IPv4 и IPv6
- Гарантированные воспроизводимые сравнимые результаты испытаний
Импорт конфигураций сетей мобильной связи, записанных в полевых условиях, в лаборатории
R&S®Field-to-Lab для 5G дает возможность пользователю импортировать конфигурацию сети мобильной связи, записанную во время полевых испытаний или измерений покрытия, в лабораторную среду. Это виртуальное решение для измерения покрытия позволяет пользователю быстро анализировать полевые журналы, углубленно изучать проблемные области и воссоздавать полевые условия в лаборатории, таким образом ускоряя процедуру и предоставляя возможность воссоздания проблем на R&S®CMX500.
Определение всех ВЧ-характеристик устройства с помощью радиокоммуникационного тестера R&S®CMX500
Высокоэффективная передача данных через радиоинтерфейс возможна только при использовании устройств с превосходными характеристиками передачи и приема. В диапазонах частот 5G FR1 и FR2 для этого требуется выполнение измерений ключевых характеристик ВЧ-передатчика, таких как модуляция, качество, мощность передачи и спектральные параметры, а также измерений характеристик приемника, таких как коэффициент ошибок по блокам (BLER). В стандарте 3GPP (в TS38.521, разделах 6 и 7) описываются расширенные сценарии испытаний для измерений характеристик передатчика (TX) и приемника (RX). Данные готовые сценарии интегрированы в генератор испытательных последовательностей. Тестер R&S®CMX500 с функцией callbox представляет собой интуитивно понятное решение для выполнения таких задач, как:
- Гибкие ВЧ-испытания для разработки
- Сценарии испытаний 3GPP для режимов SA и NSA
- Измерения характеристик приема/передачи для 3GPP MIMO
- Измерения рабочих характеристик приемника в условиях замирания
- Комбинированное оборудование LTE — измерения объединения несущих 5G
- Простая передача данных в производственную среду с помощью идентичных SCPI-команд для радиокоммуникационного тестера R&S®CMX и R&S®CMP200
R&S®CMX500 | 5G Radio Communication Tester for FR1 and FR2 Frequency Bands |
Applications | End-to-end throughput testing including IMS, VoLTE and VoNR, SA and NSA Testing, 5G device testing: RF testing, signaling testing, E2E testing, conformance testing and carrier acceptance tests |
Technology | 5G, 5G-NR, LTE |
Опции | Описание |
R&S®CMX-PB70H | R&S®CMX500 basic assembly |
R&S®CMX-B200A | R&S®CMX500 accelerator unit |
R&S®CMX-B300B | R&S®CMX500 processing unit |
R&S®CMX-B500A | R&S®CMX500 IF unit |
R&S®CMX-KS600B | NR signaling, NSA mode enabler Basic level, 2x2 MIMO and 4x4 DL (one CC only), 256QAM UL |
R&S®CMX-KS600M | NR signaling, NSA mode enabler Medium level, 2x2 MIMO and 4x4 DL (one CC only), 256QAM UL |
R&S®CMX-KS600X | NR signaling, NSA mode enabler Xpert level, 2x2 MIMO and 4x4 DL (one CC only), 256QAM UL |
R&S®CMX-KS601B | NR signaling, SA mode enabler Basic level, 2x2 MIMO and 4x4 DL (one CC only), 256QAM UL |
R&S®CMX-KS601M | NR signaling, SA mode enabler Medium level, 2x2 MIMO and 4x4 DL (one CC only), 256QAM UL |
R&S®CMX-KS601X | NR signaling, SA mode enabler Xpert level, 2x2 MIMO and 4x4 DL (one CC only), 256QAM UL |
R&S®CMX-KS610B | NR SIG extension Basic, UL 2x2 MIMO, CA up to 8CC |
R&S®CMX-KS610M | NR SIG extension Medium, UL 2x2 MIMO, CA up to 8CC |
R&S®CMX-KS610X | NR SIG extension Xpert, UL 2x2 MIMO, CA up to 8CC |
R&S®CMX-KA100 | R&S®CMX500 application test featureset 1 (SL) |
R&S®CMX-KA150 | R&S®CMX500 IP traffic analysis (SL) |
R&S®CMXHEAD30 | Remote radio head |
R&S®CMXH-B73A | R&S®CMXHEAD30 hardware unit |
R&S®CM-Z30A | Remote radio head connection cable, length: 3 m |
R&S®CMX-Z01 | 5G NR UICC test SIM |
R&S®CMX-Z101A | Monitor mount |
R&S®CMX-ZG501A | R&S®CMX500 transport case |
Модели | Описание |
R&S®CMX500 | Radio communication tester; instrument with following accessories: power cords, operating manual (getting started), R&S®CMX-B300A cables, R&S®CMX-PB70B cables |
