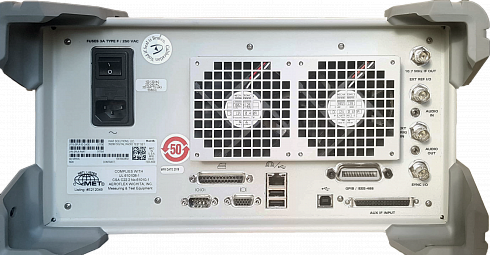

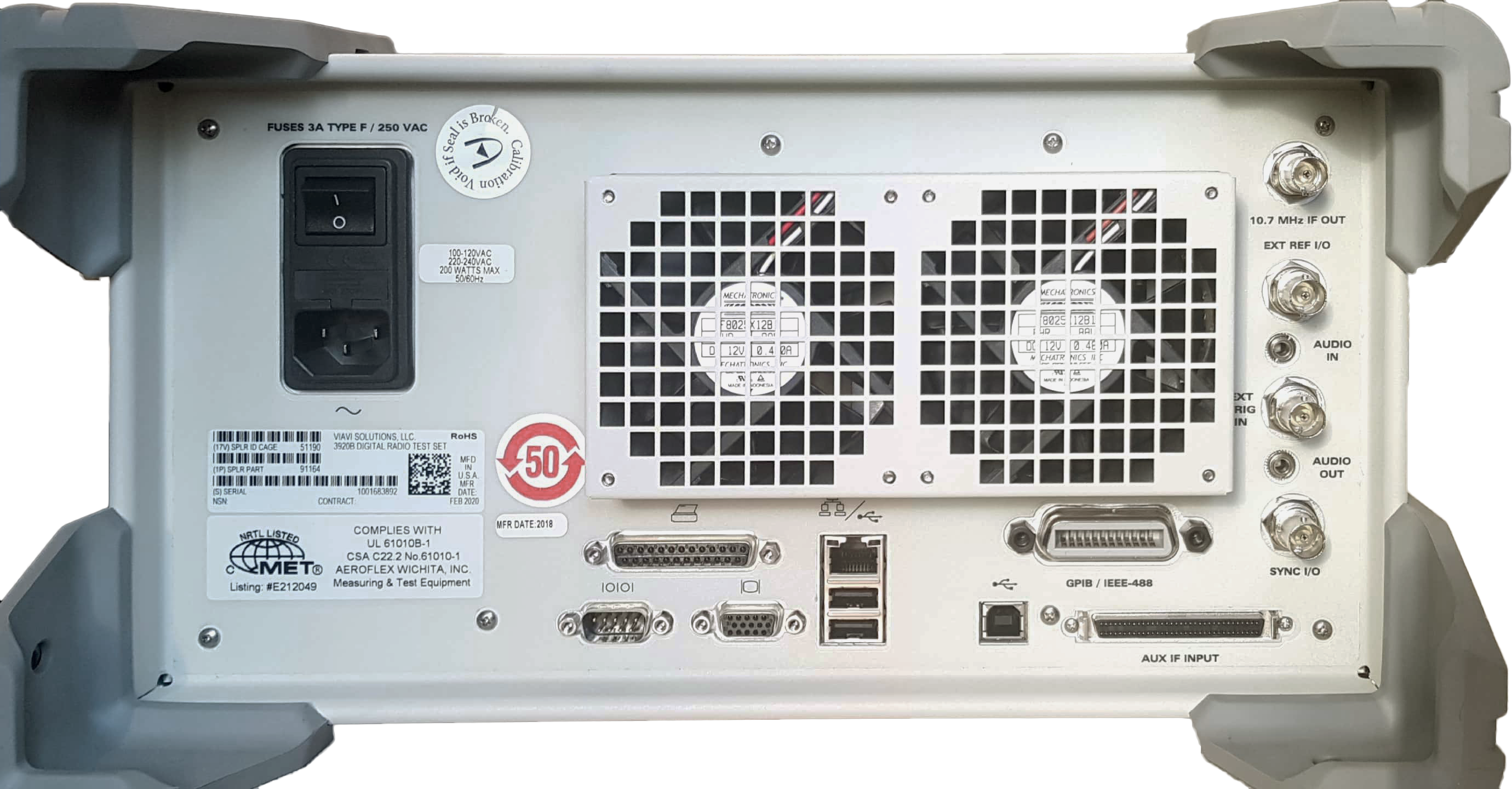

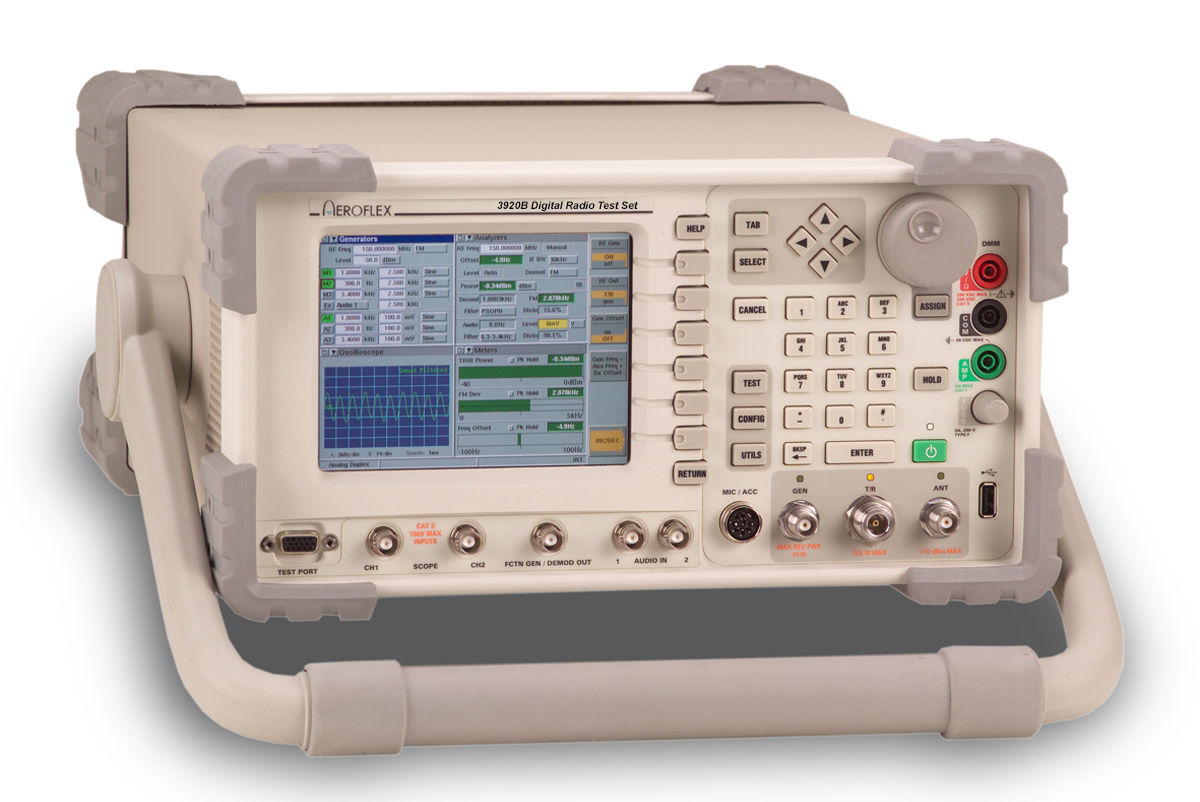

Радиоизмерительный комплекс Viavi (Aeroflex) 3920B
3920B - решение по тестированию систем радиосвязи, предназначенное для применения на этапах проектирования, производства и эксплуатации радиосистем. Система 3920B имеет улучшенные характеристики фазового шума генератора радиочастотных сигналов, составляющего -110 дБ ниже несущей/Гц при смещении 10 кГц. Этот прибор предоставляет всеобъемлющий диапазон средств аналоговых измерений общего назначения, а также продвинутые опции цифрового тестирования. 3920B включает в себя различные стандартные функции, обеспечивая при этом множество дополнительных возможностей тестирования и цифровых свойств.
Комплексы радиоизмерительные 3920B предназначены для измерения и воспроизведения параметров высокочастотных и низкочастотных сигналов (мощность, частота, напряжение, параметры модуляции и спектра, нелинейные искажения) до 2,7 ГГц.
Преимущества:
- Генератор радиосигнала с низким уровнем фазового шума для тестирования основных параметров приемников на важнейших радиостанциях.
- Модель 3920B имеет множество стандартных функций, а также дополнительных возможностей тестирования, развитые цифровые функции и возможности согласования Auto-Test II.
- Устройство обеспечивает полный спектр измерений аналоговых радиосистем, а также современные возможности цифрового тестирования.
- 3920B не только удобен в использовании, но и отличается функциями, которые ускоряют тестирование систем радиосвязи и делают его воспроизводимым.
- Простое восприятие цветового обозначения результатов тестирования «прошел/не прошел» для оперативной проверки качества. Удобная настройка измерителей позволяет настроить уникальные параметры «прошел/не прошел» для каждого типа тестируемой системы радиосвязи.
- Включает наборы автотестирования и согласования для наиболее распространенных систем радиосвязи в отрасли.
Поддерживаемые стандарты и технологии:
- AM
- FM
- SSB
- P25
- P25 Phase 2
- DMR (MOTOTRBO™)
- NXDN™
- TETRA
- dPMR
Характеристики
| Характеристика | Значение |
| Диапазон частот | от 10 МГц до 2,7 ГГц |
| Временная развертка | 0,01 событий на миллион (ppm) + возраст данных |
| Диапазон выходного уровня генератора | от +10 дБм до –130 дБм с точностью ±1 дБ (типичн.) |
| Фазовый шум генератора | <–110 дБ ниже несущей/Гц при смещении 10 кГц |
| Диапазон радиочастотного анализатора | –130 дБм при мощности до 125 Вт |
| Мощность прямого питания | 50 Вт постоянная, 125 Вт цикличная |
Документы
Viavi 3920B Specification
180 Кб
Viavi 3920B Product Brochure
1.4 Мб
Описание
| Наименование | Описание |
| 3920B | Digital Radio Test Set 1MHz - 1GHz with Standard Analog Duplex Operation and DMM |
| 3920B | Digital Radio Test Set FAA |
| 3920N | Digital Radio Test Set |
| 3920N kit | Test Accessory Kit |
| OPT051 | Site Monitoring Application |
| OPT054 | IQ Gen Modulation (for IQ Creator waveforms) |
| OPT055 | Audio Analyzer |
| OPT210 | Analog Simulcast Option (Requires Opt055) |
| OPT058 | 2.7GHz Frequency Range Extension Option |
| OPT060 | Harmonics & Spurious Measurements |
| OPT061 | Tracking Generator |
| OPT064 | Analog Duplex Power Between Markers |
| OPT067 | POCSAG |
| OPT110 | TETRA MS (Mobile Station Testing) |
| OPT114 | TETRA Energy Economy Mode (Requires Opt110) |
| OPT111 | TETRA BS (Base Station Testing) |
| OPT112 | TETRA DM (Direct Mode Testing) |
| OPT200 | P25 Conventional Operation (with DES OFB Type III) |
| OPT201 | P25 Trunking Operation VHF/UHF/700/800MHz (Requires Opt200) |
| OPT212 | Explicit Mode Trunking (UHF/VHF only) (Requires Opt201) |
| OPT213 | Unit to Unit Call (Requires Opt212) |
| OPT214 | Adjacent Channel Broadcast Message (Requires Opt201) |
| OPT215 | Secondary Control Channel Broadcast Message (Requires Opt201) |
| OPT260 | P25 Performance Test Triggers (Requires Opt201) |
| OPT204 | LSM Generate and Receive/Analysis (Requires Opt200) |
| OPT206 | P25 Control Channel Logger Option (Requires Opt200) |
| OPT230 | Off Air Monitor Software for P25 Message Logging - Protocol Analysis Tool 5D992 (Requires Opt206) |
| OPT207 | SMARTNET™/SmartZone™ Option (Requires Opt200) |
| OPT209 | KVL 3000 & 4000 Keyloader Option (Includes KVL interface cable) (Requires Opt200) |
| OPT220 | Phase 2 Two-Slot Time Division Multiple Access Physical Layer (Requires Opt200) |
| OPT240 | P25 AES Encryption (Requires Opt200) |
| OPT250 | Occupied Bandwidth for P25 (Requires Opt200) |
| OPT400 | DMR (MOTOTRBO™) ETSI 102-361 |
| OPT402 | DMR XML Channel Logger Option (Requires Opt400) |
| OPT420 | dPMR - ETSI 102-658 |
| OPT422 | dPMR Control Channel Logger Option (Requires Opt420) |
| OPT440 | NXDN |
| OPT442 | NXDN XML Channel Logger (Requires Opt440) |
| OPT460 | ARIB STD-T98 |
| OPT462 | ARIB STD-T98 Channel Logger (Requires Opt460) |
| OPT059 | Auto-Test II Environment for Analog Radio Systems |
| OPT603 | TIA/EIA-603 FM Land Mobile Auto-Test (Requires Opt059) |
| OPT624 | Collins Aerospace 721S Blade Auto-Test - Includes interface cable and 10dB attenuator (Requires Opt059,061) |
| OPT115 | Auto-Test II Environment for TETRA Radio Systems |
| OPT611 | Motorola TETRA MS (MTP-850 Series) Auto-Test - Includes Opt054 as standard (Requires Opt110,115) |
| OPT621 | Motorola TETRA MTS Auto-Test (Requires Opt115,111) |
| OPT218 | Auto-Test II Environment for P25 Radio Systems (Requires Opt200) |
| OPT607 | BK/Relm DPHX5102X series Auto-Test & Align (Requires Opt218,061) |
| OPT627 | BK/Relm KNG Command series Auto-Test & Align; Portables Only (Requires Opt218,061) |
| OPT636 | BK/Relm KNG S-Series (Portables only) Auto-Test & Align (Requires Opt218,061) |
| OPT606 | EF Johnson ES series Auto-Test & Align (Requires Opt218,061) |
| OPT633 | EF Johnson Viking Series Auto-Test & Align (Requires Opt218,061) |
| OPT616 | Harris P7300, M7300, P5500, PXG75 series Auto-Test & Align (Requires Opt218,061) |
| OPT625 | Harris P7300, P5500, XG75 series ADVANCED Auto-Test & Align (Requires Opt616) |
| OPT637 | Harris XL Series Auto-Test & Align (Requires Opt218,061) |
| OPT605 | Icom P25 Auto-Test & Align (Requires Opt218,061) |
| OPT608 | Kenwood 5x10 Series(Rev 3 Hardware Only) Auto-Test & Align (Requires Opt218,061) |
| OPT630 | Kenwood 5x20 series Auto-Test & Align (Requires Opt218,061) |
| OPT641 | Kenwood Viking VP5x30 Series Auto-Test & Align (Requires Opt218,061) |
| OPT600 | Motorola ASTRO®25 XTS/XTL series Auto-Test & Align (Requires Opt218,061) |
| OPT602 | Motorola ASTRO®25 series XTL™ Power Auto-Test & Align (Requires Opt600 & 112277) |
| OPT601 | Motorola ASTRO (XTS-3000) series Auto-Test & Align (Requires Opt218,061) |
| OPT604 | Motorola APX™ series Auto-Test & Align (Requires Opt218,061 & 112277) |
| OPT644 | Motorola APX 8000 Series Auto-Test & Align (Requires Opt604) |
| OPT645 | Motorola APX "B" Series Auto-Test & Align (Requires Opt604) |
| OPT629 | Tait TP/TM 9100/9400 P25 Series Auto-Test (Requires Opt218,061) |
| OPT401 | Auto-Test II Environment for DMR Radio Systems (Requires Opt400) |
| OPT626 | DMR Repeater Auto-Test (Requires Opt401,061) |
| OPT628 | Hytera DMR Series Auto-Test & Align (Requires Opt401,061) |
| OPT642 | Hytera DMR Repeater Auto-Test & Align (Requires Opt628) |
| OPT610 | Motorola MOTOTRBO Radio Series Auto-Test & Align (Requires Opt401,061 & 112277) |
| OPT639 | Tait TP/TM 9300 DMR Series Auto-Test (Requires Opt401,061) |
| OPT421 | Auto-Test II Environment for dPMR Radio Systems (Requires Opt420) |
| OPT441 | Auto-Test II for NXDN Radio Systems (Requires Opt440) |
| OPT632 | Icom NXDN series Auto-Test & Align (Requires Opt441,061) |
| OPT631 | Kenwood NXDN series Auto-Test & Align (Requires Opt441,061) |
| OPT461 | Auto-Test II Environment for ARIB T98 Radio Systems (Requires Opt460) |
| OPT640 | Kenwood NX-3000/5000 Series Auto-Test & Align |
| 25083 | Case, Hard Transit with Wheels (Pelican) |
| 25012 | Case, Soft Padded Carrying |
| 25029 | 3920 Accessory Pouch |
| 24009 | DMM Test Leads (Category 3 Rated) |
| 24011 | 10 AMP Current Shunt (0.01 Ohm) |
| 25013 | Kit, 10/20 dB Pads, TNC |
| 25014 | Scope Probe Kit |
| 25023 | 3920 Front/Rear Cover |
| 25036 | DC to AC Converter, 12VDC to 110-120VAC |
| 25042 | Antenna (BNC) (50 MHz) |
| 25059 | Attenuator (6 dB / 150 W), 1.5 GHz |
| 25060 | Attenuator (10 dB / 150 W), 1.5 GHz |
| 27003 | Attenuator (20 dB / 150 W), Adapter (N-F to BNC-F), Adapter (N-M to BNC-F) |
| 25061 | 50 ohm 250 Watt 5 GHz Termination |
| 8645 | 3920 Microphone |
| 25081 | Survey Technologies Inc. (STI) Site Survey Package (Software & GPS Antenna) |
