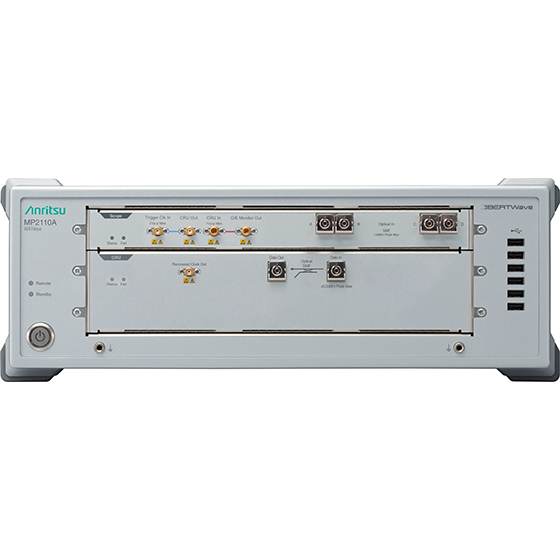

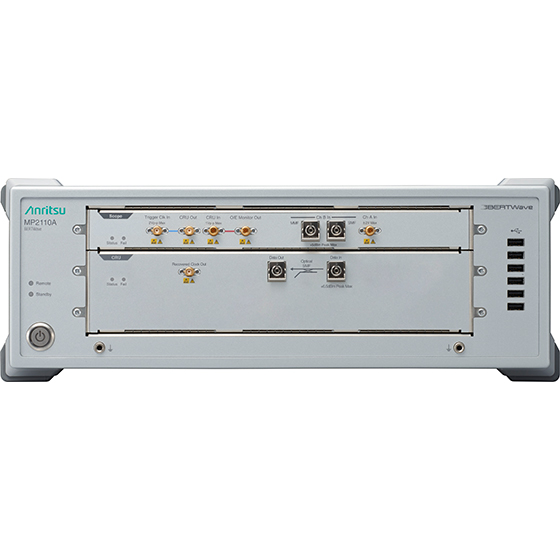

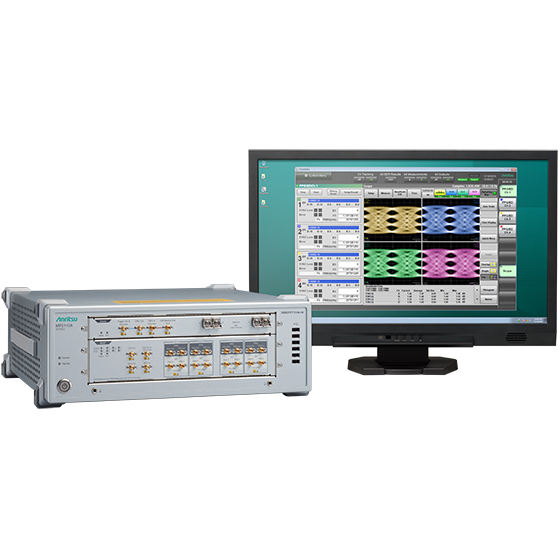

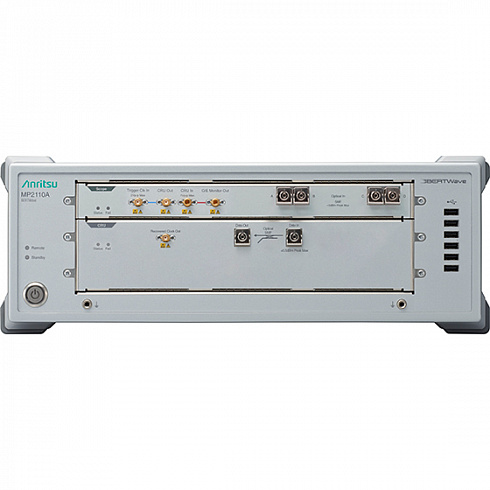

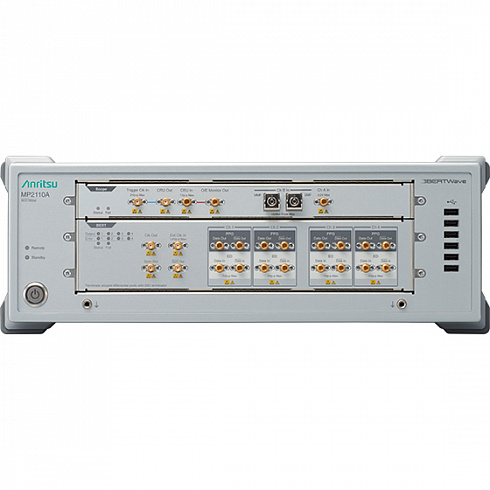

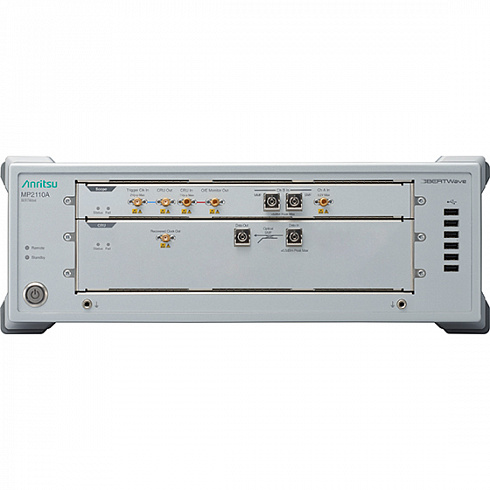

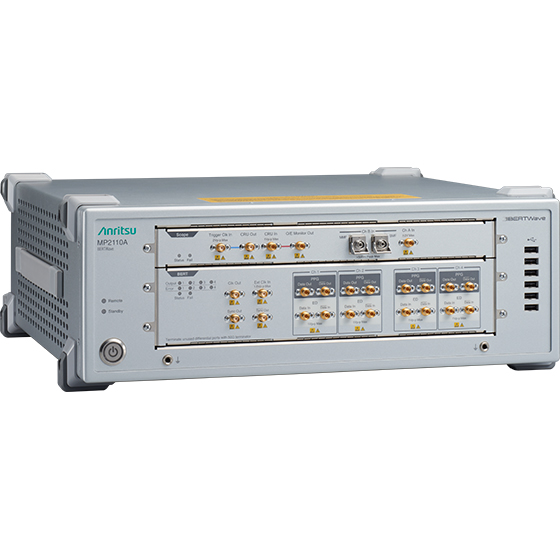

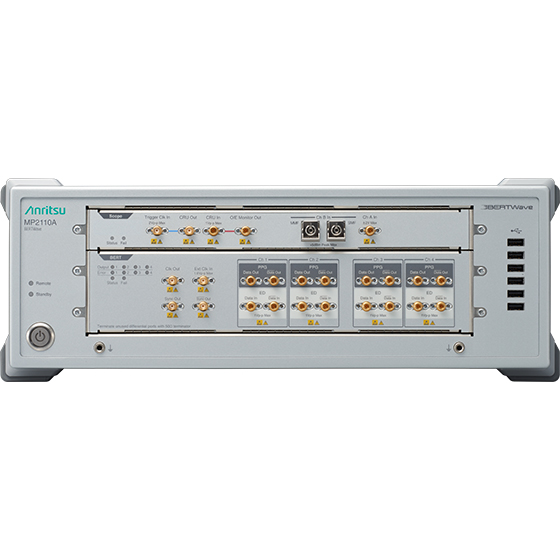

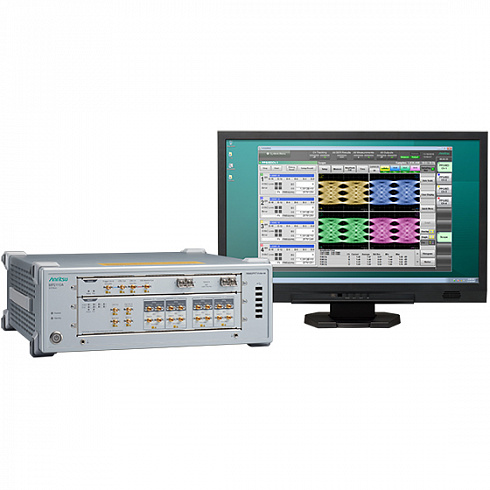

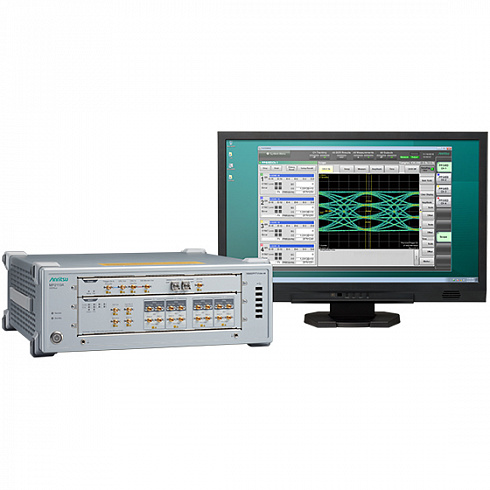

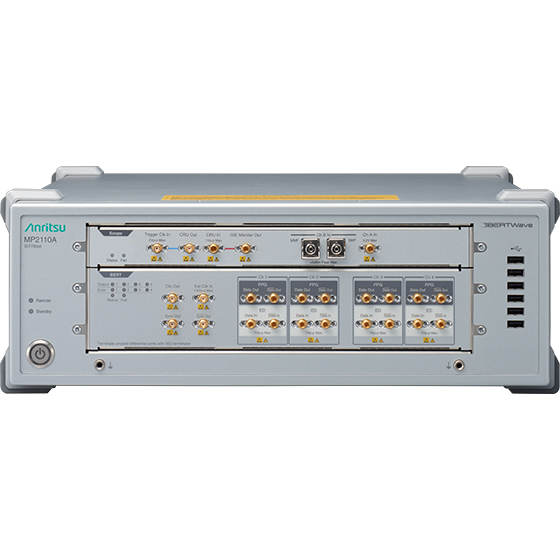

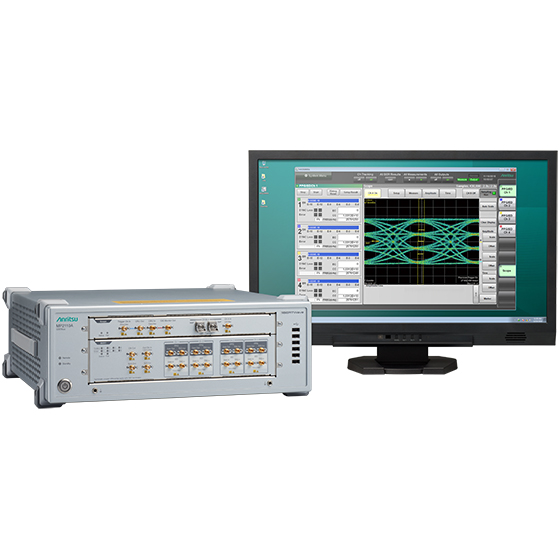

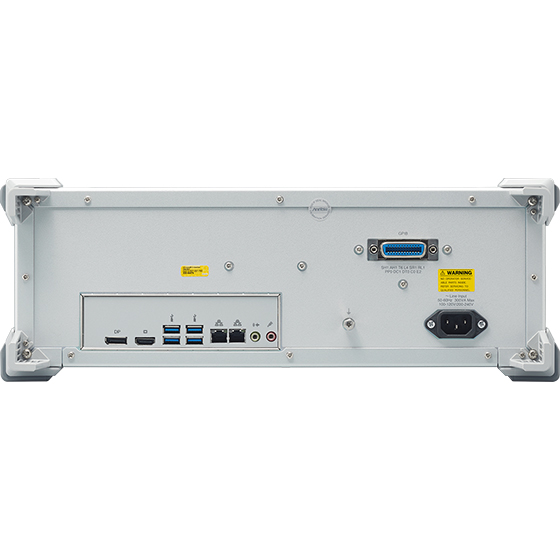

BERTWave MP2110A имеет встроенный измеритель частоты появление ошибочных битов (BERT) и осциллограф, что позволяет измерять коэффициент битовых ошибок (BER), проводить оценку соответствия глазковой диаграммы установленной маске, а также анализ глазковой диаграммы оптических модулей.
MP2110A BERT позволяет проводить измерения на скоростях от 24.4 Гбит/с до 28.2 Гбит/с в стандартной конфигурации и от 9.5 Гбит/с до 14.2 Гбит/с с опцией 093. Рабочие полосы встроенного осциллографа составляют 40 ГГц (электрический интерфейс), 35 ГГц (SMF, оптический интерфейс) и 25 ГГц (SMF, оптический интерфейс). Кроме того, осциллограф имеет встроенный фильтр Бесселя с полосой 100 Гбит/с для измерения оптических сигналов. Столь превосходные характеристики позволяют добиться более высокой производительности оптических модулей.
BERT
Поддерживаемая скорость | С опцией MP2110A-x93 | Без опции MP2110A-x93 |
---|---|---|
Общий PPG + ED: переменная скорость (шаг 1-кбит/с) от 24.3 Гбит/с до 28.2 Гбит/с от 9.5 Гбит/с до 14.2 Гбит/с |
Общий PPG + ED: переменная скорость (шаг 1-кбит/с) от 24.3 Гбит/с до 28.2 Гбит/с |
|
Испытательные последовательности |
PRBS:27-1, 29-1, 215-1, 223-1, 231-1 Только PPG: шаблоны тактовых сигналов 1/2, 1/16 |
|
Электрические сигналы вход/выход | Data, Xdata | |
Амплитуда |
PGG: 0.1 to 0.8 Впик-пик/ шаг 10 мВ ED: 0.05 to 0.8 Впик-пик (от 24.3 Гбит/с до 28.2 Гбит/с) |
Осциллограф
Полоса |
Оптическая: SMF = 35 ГГц, MMF = 25 ГГц (типичная, без фильтра) Электрическая: 40 ГГц (типичная) |
||
---|---|---|---|
Экран | Глазковая диаграмма, Импульсная диаграмма, Когерентная глазковая диаграмма | ||
Измерительные функции | Амплитуда/Время, Гистограмма, Оценка соответствия маске | ||
Скорость выборки | 250 квыб/с (номинальное значение, на 1350 выборках, скорости 25.78125 Гбит/с, тактовой частоте 6.4453125 ГГц) | ||
Измерение оптических сигналов | Опции x22, x23, x25, x26 | ||
Полосы длин волн | SMF: от 860 нм до 1650 нм, MMF: от 800 нм до 860 нм | ||
RMS Джиттер | Тактовая частота триггера (ГГц) | 0.1≤f<2.4 | 2.4≤f≤15 |
Типичное значение | 1.0 пс |
400 фс 200 фс (при 25° ± 5°C, с опцией 024 Прецизионный триггер) |
|
Максимальное значение | 1.5 пс |
1.35 пс 280 фс (при 25° ± 5°C, с опцией 024 Прецизионный триггер) |
|
f: Тактовая частота триггера |
Опции | Описание |
MP2110A-011 | 1ch BERT |
MP2110A-012 | 2ch BERT |
MP2110A-014 | 4ch BERT |
MP2110A-021 | Dual Electrical Scope |
MP2110A-024 | Precision Trigger |
MP2110A-030 | Quad Optical Scope for Singlemode Baseband Flat |
MP2110A-032 | Dual Optical Scope Baseband Flat |
MP2110A-033 | Optical and Single-ended Electrical Scope Baseband Flat |
MP2110A-035 | Optical Scope for Singlemode Baseband Flat |
MP2110A-036 | Optical Scope for Multimode Baseband Flat |
MP2110A-039 | Quad Optical Scope for Multimode Baseband Flat |
MP2110A-040 | Quad Optical Scope for Singlemode |
MP2110A-042 | Dual Optical Scope |
MP2110A-043 | Optical and Single-ended Electrical Scope |
MP2110A-045 | Optical Scope for Singlemode |
MP2110A-046 | Optical Scope for Multimode |
MP2110A-049 | Quad Optical Scope for Multimode |
MP2110A-054 | Clock Recovery (Electrical/Optical) |
MP2110A-055 | 26G/53Gbaud Clock Recovery (SM Optical) |
MP2110A-060 | Optical Scope Custom Gain Adjustment |
MP2110A-093 | PPG/ED Bit Rate Extension |
MP2110A-095 | PAM4 Analysis Software |
MP2110A-096 | Jitter Analysis Software |
Модели | Описание |
MP2110A | BERTWave |
