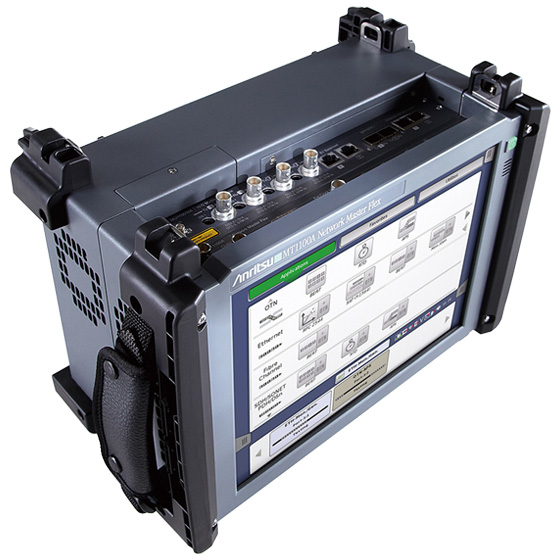

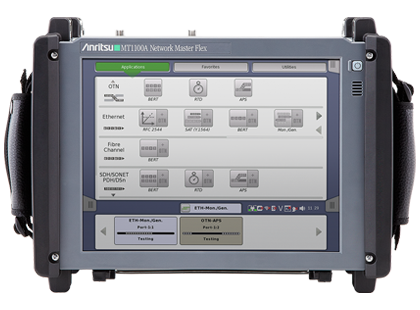

MT1100A - универсальная измерительная платформа, работающая на скоростях до 100 Гбит/с. Анализатор Network Master Flex MT1100A "все-в-одном" поддерживает самые последние технологии сетей связи. При выборе и установке до двух модулей из трех, поддерживаются тесты "все-в-одном" для НИОКР, производства, установки и технической эксплуатации сетевого и транспортного оборудования, работающего на скоростях передачи от 1,5 Мбит/с до 100 Гбит/с. Простой в использовании интерфейс пользователя с 12,1-дюймовым цветным жидкокристаллическим сенсорным экраном плюс дистанционная работа всего диапазона функций тестирования через сеть Интернет значительно улучшает эффективность тестирования и помогает сократить стоимость.
Универсальный многофункциональный тестер транспортных сетей MT1100A разрабатывался специально для испытаний высокоскоростных сред в полевых условиях и представляет собой платформу с тремя различными сменными модулями:
- Модуль MU110010A поддерживает измерения в оптических транспортных сетях (OTN), сетях Ethernet, SDH/SONET и PDH/DSn, а также Fibre Channel, на скоростях от 1,5 Мбит/с до 10 Гбит/с.
- Модуль MU110011A охватывает сети со скоростью передачи до 100 Гбит/с.
- Модуль MU110013A разработан для сетей OTN и Ethernet со скоростями 40–100 Гбит/с и предназначен для тестирования оборудования и инфраструктуры магистральных каналов высокой емкости и городских сетей.
Дисплей | 12,1-дюймовый активный TFT-дисплей (800 × 600 пикселей) |
Интерфейс Ethernet | Ethernet 10M/100M/1000M, соединитель: RJ45 |
Интерфейс WLAN | IEEE 802.11 b/g/n |
Bluetooth Interface | Bluetooth 2.1 +EDR |
Соединитель AUX | Для присоединения дополнительного приемника GPS G0325A |
Размер | 320 (Ш) × 225 (В) × 46 (Г) мм |
Масса | ≤2,5 кг |
Температура и влажность |
Рабочая : от 0 до +40 °C, ≤80% RH (без конденсата) Хранение: от –20 до +60 °C, ≤80% RH (без конденсата) |
EMC | EN61326-1, EN61000-3-2 |
LVD | EN61010-1 |
Интерфейс USB-данных (хост) | USB 2.0 тип A (2 порта) |
Интерфейс USB-данных (устройство) | USB 2.0 тип мини-B (1 порт) |
Поддерживаемые языки | Английский, испанский, китайский, русский, французский, японский |
Опции | Описание |
MU110011A-003 | Up to 10G Dual Channel |
MT1100A-003 | Connectivity for WLAN/Bluetooth |
MU110010A-001 | Up to 2.7G Dual Channel |
MU110010A-011 | Ethernet 10G Single Channel |
MU110010A-012 | Ethernet 10G Dual Channel |
MU110010A-020 | TCP Throughput |
MU110010A-071 | CPRI/OBSAI Up to 5G Dual Channel |
MU110010A-072 | CPRI/OBSAI 6G to 10G Single Channel |
MU110010A-073 | CPRI/OBSAI 6G to 10G Dual Channel |
MU110010A-001 | Up to 2.7G Dual Channel |
MU110010A-051 | OTN 10G Single Channel |
MU110010A-052 | OTN 10G Dual Channel |
MU110010A-061 | ODU Multiplexing |
MU110010A-062 | ODU Flex |
MU110010A-001 | Up to 2.7G Dual Channel |
MU110010A-081 | STM-64 OC-192 Single Channel |
MU110010A-082 | STM-64 OC-192 Dual Channel |
MU110010A-002 | FC 1G 2G 4G Dual Channel |
MU110010A-091 | FC 8G 10G Single Channel |
MU110010A-092 | FC 8G 10G Dual Channel |
MU110011A-001 | Up to 10G Single Channel |
MU110011A-003 | Up to 10G Dual Channel |
MU110011A-013 | Ethernet 40G Single Channel |
MU110011A-014 | Ethernet 40G Dual Channel |
MU110011A-015 | Ethernet 100G Single Channel |
MU110011A-020 | TCP Throughput |
MU110011A-071 | CPRI/OBSAI Up to 10G Single Channel |
MU110011A-072 | CPRI/OBSAI Up to 10G Dual Channel |
MU110011A-001 | Up to 10G Single Channel |
MU110011A-053 | OTN 40G Single Channel |
MU110011A-054 | OTN 40G Dual Channel |
MU110011A-055 | OTN 100G Single Channel |
MU110011A-061 | ODU Multiplexing |
MU110011A-062 | ODU Flex |
MU110011A-063 | 40G/100G ODU Multi Stage |
MU110013A-001 | Up to 10G Single Channel |
MU110013A-003 | Up to 10G Dual Channel |
MU110013A-083 | STM-256 OC-768 Single Channel |
MU110013A-084 | STM-256 OC-768 Dual Channel |
MU110013A-005 | Up to 10G FC Single Channel |
MU110013A-004 | Up to 10G FC Dual Channel |
MU110013A-008 | 4 × 25G/28G BERT |
Модели | Описание |
MT1100A | Network Master Flex |
MU110010A | 10G Multirate Module |
MU110011A | 100G Multirate Module |
MU110013A | 40/100G Advanced Module |
