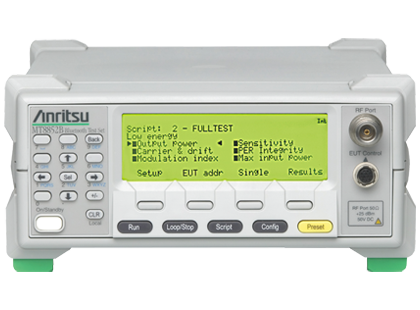

Испытательная система для измерения Bluetooth параметров Anritsu MT8852B является передовым решением на рынке в области проведения измерений радиочастотных параметров широкого диапазона технических средств, включающих в себя технологию Bluetooth при разработке и производственных испытаниях. Система обеспечивает измерения мощности передатчика, частоты, модуляции и чувствительности приемника для технологий Bluetooth Basic Rate (BR), Enhanced Data Rate (EDR) и Bluetooth low energy (BLE) в соответствии с тестовыми спецификациями Bluetooth. При производстве, нажатие одной клавиши запускает измерительную программу, которая проводит полный цикл испытаний устройства за 10 секунд.
Измерения проводятся в соответствии с РЧ тест спецификациями Bluetooth
Измерения проводятся в специальном тестовом режиме Bluetooth – кольцевом режиме, либо режиме передачи. Инициализация и контроль тестовых устройств через UART, USB или USB-адаптера интерфейса управления HCI.
Встроенная поддержка двухпроводного интерфейса управления Bluetooth low energy.
Специальный передатчик для случаев измерения чувствительности приёмника BR/EDR/Bluetooth low energy.
Возможности по тестированию аудио параметров
MT8852B поддерживает все три кодека воздушных интерфейсов (µ-Law, A-Law и CVSD) до трех аудиоканалов SCO. Измеритель предлагает комплексные встроенные средства тестирования технологии беспроводной связи Bluetooth. Разъемы на задней панели обеспечивают коммутацию аналоговых входов и выходов для всех трех звуковых каналов.
Испытания Bluetooth с низким энергопотреблением
С опциями Bluetooth low energy и BLE Data Length Extension, MT8852B может проводить тесты радио уровня, которые полностью соответствуют новому принятому стандарту Bluetooth v4.2. Расшерение длины пакета данных в Bluetooth с низким энергопотреблением с 37 байт до 255 увеличивает эффективную пропускную способность системы. Опция измерения Bluetooth с низким энергопотреблением добавляет шесть испытательных случаев для стандартного технического средства. Эти тестовые случаи могут быть запущены как часть тестового сценария, так что создание тестовых программ упрощено, а время измерений сведено к минимуму.
Адаптивная функция контроля перестройки частоты
Опция адаптивной скачкообразной перестройки частоты облегчает анализ сторонних помех, и сосуществования с мешающими сигналами, таких как WLAN. Эта опция обеспечивает графическое отображение FER и замаскированных каналов, во время введения мешающих сигналов, что позволяет оптимизировать аппаратный дизайн.
- Поддержка последней версии Standard Bluetooth® v5.3
- Измерения выполняются в соответствии со спецификацией испытаний Bluetooth RF
- Совместимость со спецификациями ядра Bluetooth v5.3
- Квалифицирован Bluetooth SIG для радиочастотных измерений
- Поддерживает 9 тестовых случаев базовой скорости и 8 EDR
- Поддерживает 24 тестовых случая Bluetooth с низким энергопотреблением
- Один скрипт запускает тесты базовой скорости, EDR и Bluetooth с низким энергопотреблением.
- Возможность тестирования звука. Три канала SCO с радиоинтерфейсом µ-Law, A-Law и CVSD
- Программное обеспечение BlueSuite Pro3 предоставляет графические данные о модуляции, линейном изменении мощности, измерениях отдельных каналов и поиске чувствительности приемника.
- Функция тестирования адаптивной скачкообразной перестройки частоты (AFH) для устройств Bluetooth
Опции | Описание |
MT8852B-015 | Adaptive Frequency Hopping option |
MT8852B-017 | IQ data output |
MT8852B-027 | Bluetooth low energy measurements |
MT8852B-034 | BLE Data Length Extension Option |
MT8852B-035 | BLE 2LE Option |
MT8852B-036 | BLE BLR Option |
MT8852B-037 | BLE AoA/AoD Option |
MT8852B-070 | Platform Enhancement Option |
MX885201B | BlueSuite Pro3 software application |
MX885201B-301 | BlueSuite Pro2 to Pro3 Upgrade |
Модели | Описание |
MT8852B | Bluetooth Test Set With EDR and Audio |
MT8852B-040 | Bluetooth Test Set With no EDR and no Audio |
MT8852B-041 | Bluetooth Test Set With no EDR and with Audio |
MT8852B-042 | Bluetooth Test Set With EDR and no Audio |
MT8852B-043 | Bluetooth Test Set With Low Energy Measurements only |
