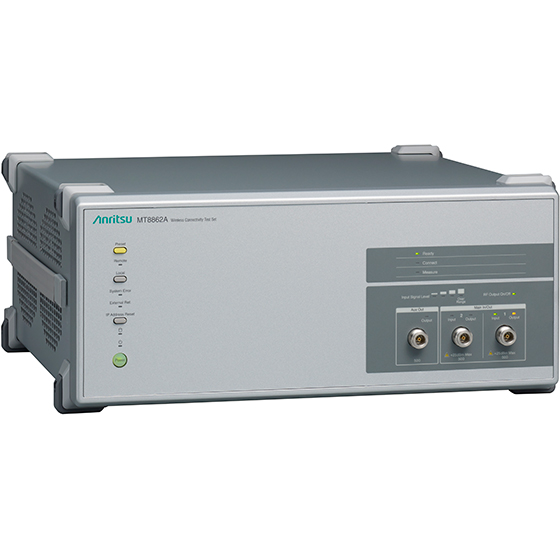

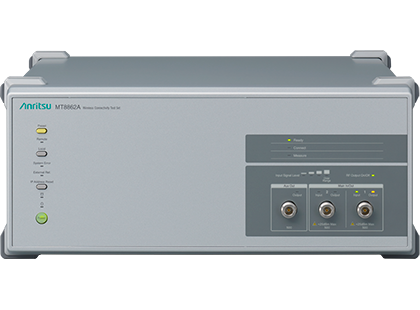

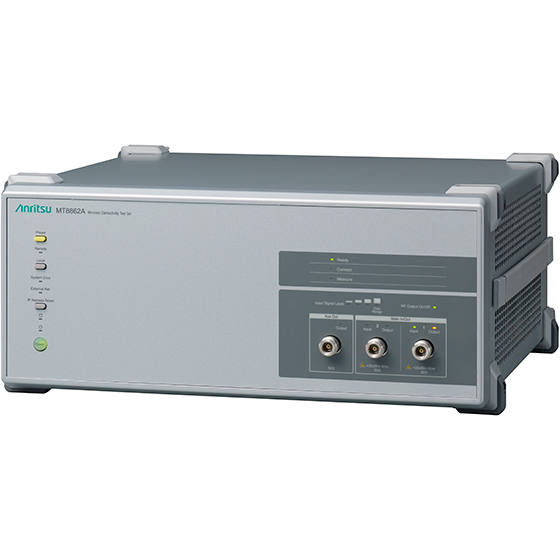

Система для тестирования средств беспроводной связи Anritsu MT8862A предназначена для измерения РЧ параметров передатчика/приемника устройств WLAN IEEE802.11a/b/g/n/ac (диапазон 2.4 ГГц и 5 ГГц). Для подключения к испытуемому устройству и измерения характеристик передатчика/приемника в «сетевом режиме» MT8862A использует стандартные сообщения протокола Wi-Fi (WLAN сигнализации).
Измерение РЧ характеристик в реальных условиях эксплуатации (сетевой режим)
«Сетевой режим» MT8862A позволяет осуществлять измерение РЧ характеристик приемопередатчиков, таких, как мощность передачи, ошибки модуляции (EVM) и т.д., при работе устройства WLAN в реальных условиях эксплуатации. Нет необходимости переводить испытуемый образец в тестовый режим с прямым управлением, возможно измерение параметров ИТС в состоянии поставки без внесения изменений в ПО образца.
Простая настройка измерительной среды
Для установки сетевого соединения с помощью протокола обмена сообщениями WLAN IEEE802.11a/b/g/n/ac MT8862A может имитировать точку доступа (AP) и станции (STA)*. Измерения РЧ параметров могут быть выполнены сразу после установки соединения с использованием общих процедур беспроводной связи без необходимости применения специальных инструментов и процедур контроля, что устраняет необходимость в настройке специальной измерительной среды.
*:MT8862A будет поддерживать режим STA с будущими обновлениями.
Эхо-запрос ICMP для измерения параметров передатчиков
С применением эхо-запроса ICMP MT8862A может измерять РЧ характеристики ответных пакетов передатчика тестируемого устройства. Объектом измерения является как пакет данных, так и ACK пакет.
Измерение чувствительности приемника посредством подсчета кадров ACK для генерации кривой интенсивности отказов
MT8862A поддерживает измерения чувствительности приемника посредством подсчета ACK кадров. Оценка частоты ошибок пакетов производится путем подсчета ACK кадров, отправленных ИТС в сравнении с количеством тестовых пакетов, отправленных MT8862A. Пакеты могут отправляться одновременно со снижением уровня мощности. Снижение мощности в диапазоне от -120 дБм до 0 дБм с заданным шагом позволяет автоматически сгенерировать кривую чувствительности приемника (кривую интенсивности отказов). Пакеты, включающие MAC-адрес и длину полезной нагрузки могут быть сконфигурированы в режиме реального времени для измерения при различных скоростях передачи данных.
Работа через графический интерфейс пользователя в Веб-браузере сразу после подключения
Подключите MT8862A к внешнему ПК с помощью Ethernet кабеля и получите доступ к графическому интерфейсу пользователя в веб-браузере для настройки графического интерфейса рабочей среды без осуществления каких-либо настроек на самой испытательной установке. Графический интерфейс пользователя на базе веб сервисов исключает проблемы, связанные с несовпадением версии ПО и прошивки прибора. Кроме того порт дистанционного управления MT8862A поддерживает функцию DHCP клиента, что обеспечивает легкость настройки и управления при простом подключении ПК и MT8862A к одной и той же сети.
Регистрация данных пакетов для устранения неполадок подключения
Благодаря встроенной функциии регистрации данных пакетов, MT8862A может захватывать данные пакетов и сохранять их в журнал для устранения проблем с подключением ИТС. Журналы ведутся в формате *.pcap и могут быть просмотрены в приложениях, поддерживающих данный формат, что обеспечивает простоту анализа проблем подключения ИТС.
Передача данных IP при проверке соединения

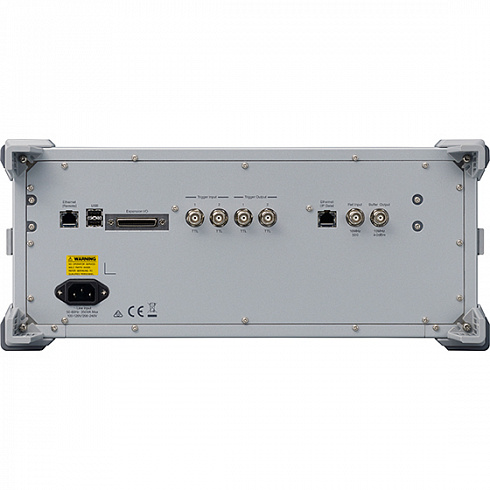

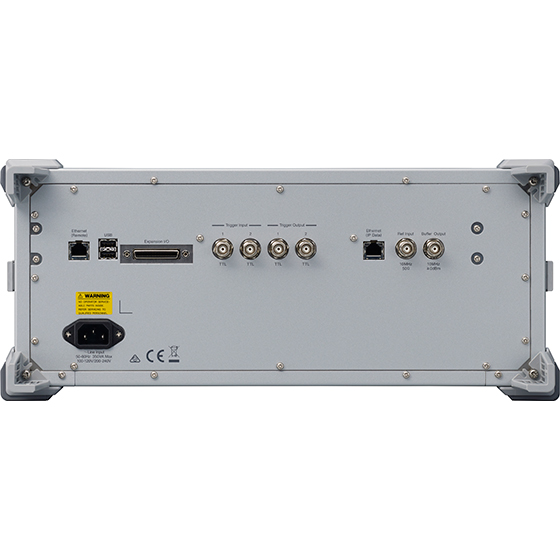

Ethernet порт на задней панели MT8862A может быть использован для обмена данными IP с внешним сервером. IP-соединение между клиентским компьютером, подключенным к ИТС и внешним сервером, подключенным к MT8862A можно проверить с помощью функции пинга и т.д.
- Измерения РЧ характеристик приемопередатчиков устройств беспроводной локальной радиосети;
- «Сетевой режим»: Установка соединения с беспроводными устройствами с использованием протокола обмена сообщениями беспроводной сети (WLAN сигнализация) делает доступными измерения устройств, работающих в любом режиме;
- Поддержка IEEE802.11a/b/g/n/ac;
- Измерение параметров передатчика (мощность передатчика, погрешность модуляции и др.) с использованием ICMP эхо-запроса;
- Измерение частоты ошибок пакетов (PER) посредством подсчета ACK для генерации кривой интенсивности отказов при оценке параметров приёмника;
- Дистанционное управление и отображение результатов измерений в веб-браузере с помощью встроенного веб-сервера;
- Решение проблем с неустойчивым соединением посредством захвата и анализа сообщений протокола WLAN;
- Отправка/прием IP данных к/от внешнего сервера с помощью встроенного интерфейса IP.
| Опции | Описание |
| MX886200A | WLAN Measurement Software |
| MX886200A-001 | WLAN 802.11ac Option |
| MX886200A-002 | WLAN 802.11ax Option |
| MX886200A-010 | 2x2 MIMO Measurement Software |
| MX886200A-020 | WLAN Security Function |
| Модели | Описание |
| MT8862A | Wireless Connectivity Test Set |
| MT8862A-001 | RF Frequency 2.4GHz,5GHz |
