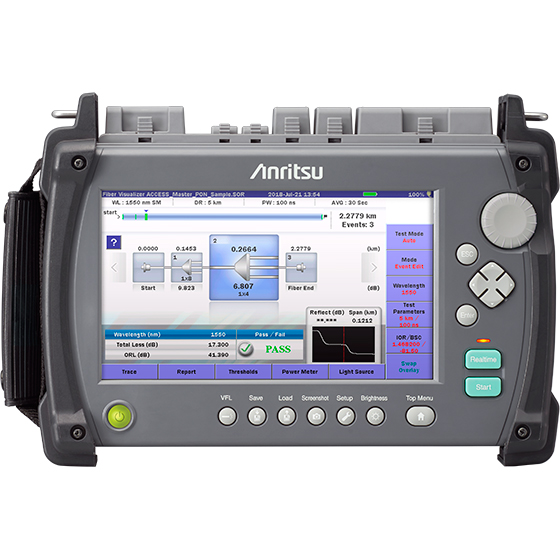

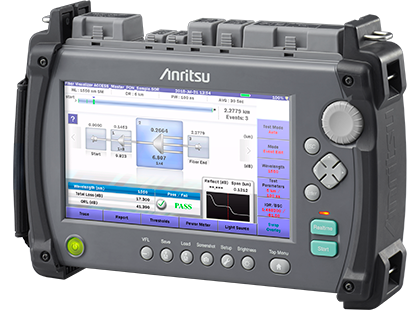

ACCESS Master MT9085 – это компактный переносной универсальный тестер для проведения оптических импульсных испытаний, измерения оптических потерь/мощности и проверки торцов оптоволокна. Прибор может применяться в широком спектре областей от установки и обслуживания магистральных оптоволоконных линий (базовых и городских сетей, сетей централизованного радиодоступа (Mobile Fronthaul) и опорных сетей передачи данных (Mobile Backhaul)) до устранения неполадок сетей доступа, таких как обрывы в отводных кабелях.
Наряду с сохранением удобства использования предыдущих моделей благодаря применению аппаратных кнопок и поворотной ручки, новый тестер MT9085 также оснащается широким, цветным сенсорным ЖК-экран размером 8-дюймов. Прибор получил обновленную функцию визуализации волокна (Fiber Visualizer) для быстрой проверки оптоволоконного канала передачи.
Оптическое импульсное тестирование (OTDR)
Импульсное тестирование оптоволокна позволяет определять потери при передаче, длину линии, а также идентифицировать события в оптоволокне, такие как обрывы и др. Тестер поддерживает как одномодовое, так и многомодовое волокно, а его различные модификации могут работать на различных длинах волн, соответствующих среде измерения. Простая в использовании функция визуализации волокна (Fiber Visualizer) поддерживает два типа развертки реального времени (высокоскоростная развертка, развертка с высоким соотношением сигнал/шум), обеспечивающих проверку состояния оптоволоконных соединений и изгибов посредством анализа осциллограмм; обнаружение любых событий в оптоволкне и измерения потерь выполняются с высокой точностью (максимальный динамический диапазон 46 дБ, мертвая зона 0,8 м). Превосходное качество сигнала позволяет выполнять оптические измерения на коротких и больших расстояниях, включая пассивные оптические сети (PON) и измерения в реальном времени.
Измерение оптической мощности / потерь
Благодаря встроенному источнику света, функциям измерения мощности и потерь универсальные тестеры серии MT9085 идеально подходят для подтверждения состояния волоконно-оптических установок и обнаружения неисправностей.
Проверка торцевых поверхностей оптического волокна
При проверке торца оптического волокна используется опция внешнего оптоволоконного эндоскопа (продается отдельно) для отображения состояния торца наконечника оптического разъема на экране основного блока MT9085. Проверка торцевых поверхностей оптического волокна имеет важное значение, поскольку грязь и царапины на поверхности наконечника не только оказывают существенное влияние на качество передачи по оптоволоконной линии, но и препятствуют точным оптическим импульсным измерениям, а также измерениям оптических потерь и мощности.
Особенности:
- 8-дюймовый ЖК-экран с хорошей считываемостью даже под прямыми солнечными лучами;
- Повышенная эффективность работы благодаря преимуществам сенсорного ЖК-экрана, поворотной ручки и специальных аппаратных кнопок;
- Хорошо знакомые функции и рабочие процессы рефлектометров ACCESS Master предыдущих серий
- Простая в использовании функция визуализации волокна (Fiber Visualizer) для упрощения анализа оптоволоконной линии;
- Быстрое определение местоположения изгиба волокна с использованием режима высокоскоростной развертки и развертки с высоким соотношением сигнал/шум в реальном времени;
- Высокоточное обнаружение событий и измерения потерь (макс. Динамический диапазон 46 дБ, мертвая зона – 0,8 м);
- Определение событий каждого разветвителя, количество ответвлений до 1х128;
- Измерение оптических потерь и мощности с помощью опциональных встроенных источника света, измерителя оптической мощности и источника видимого света;
- Проверка торца оптического волокна с использованием внешнего оптоволоконного микроскопа.
Сертификат об утверждении типа СИ | Да |
Дисплей | 8" |
Размер | 284 x 200 x 77 мм |
Масса | 2,6 |
Интерфейс USB-данных (хост) | A |
Время зарядки батареи (ч) | 5 |
Электропитание от сети переменного тока (В | 100-240 |
Электропитание через адаптер/зарядное устройство (Гц) | 50-60 |
Время непрерывной работы питания от батарей (ч) | 12 |
Динамический диапазон | 29-46 дБ |
Длина волны | 1310/1490/1550/1625/1650/850/1300 |
Опции | Описание |
MT9085C-053 | ОМВ 1310/1550 нм (46/46 дБ) |
MT9085C-057 | ОМВ 1310/1550/1625 нм (46/46/44 дБ) |
MT9085B-053 | ОМВ 1310/1550 нм (42/41 дБ) |
MT9085B-055 | ОМВ 1310/1550/1650 нм (41/41/35 дБ) |
MT9085B-056 | ОМВ 1310/1490/1550 нм (42/41/41 дБ) |
MT9085B-057 | ОМВ 1310/1550/1625 нм (40/39/38 дБ) |
MT9085B-058 | ОМВ 1310/1490/1550/1625 нм (42/41/41/40 дБ) |
MT9085B-063 | ОМВ 1310/1550 нм (42/41 дБ) & ММВ 850/1300 нм (29/28 дБ) |
MT9085A-053 | ОМВ 1310/1550 нм (39/37,5 дБ) |
MT9085A-057 | ОМВ 1310/1550/1625 нм (37/35,5/32,5 дБ) |
MT9085A-063 | ОМВ 1310/1550 нм (39/37,5 дБ) & ММВ 850/1300 нм (29/28 дБ) |
MT9085x-002 | Визуальный дефектоскоп |
MT9085x-004 | Измеритель оптической мощности в ОМВ |
MT9085x-005 | Измеритель высокой оптической мощности в ОМВ |
MT9085x-007 | Измеритель оптической мощности в ОМВ и ММВ |
MT9085x-010 | Защита (боковые бамперы, крышка экрана, ремень) |
MT9085x-025 | Коннектор FC-APC |
MT9085x-026 | Коннектор SC-APC |
MT9085x-037 | Коннектор FC |
MT9085x-038 | Коннектор ST |
MT9085x-039 | Коннектор DIN 47256 |
MT9085x-040 | Коннектор SC |
Модели | Описание |
MT9085A | Оптический рефлектометр с малым динамическим диапазоном 39 дБ |
MT9085B | Оптический рефлектометр со средним динамическим диапазоном 42 дБ |
MT9085C | Оптический рефлектометр с большим динамическим диапазоном 46 дБ |
