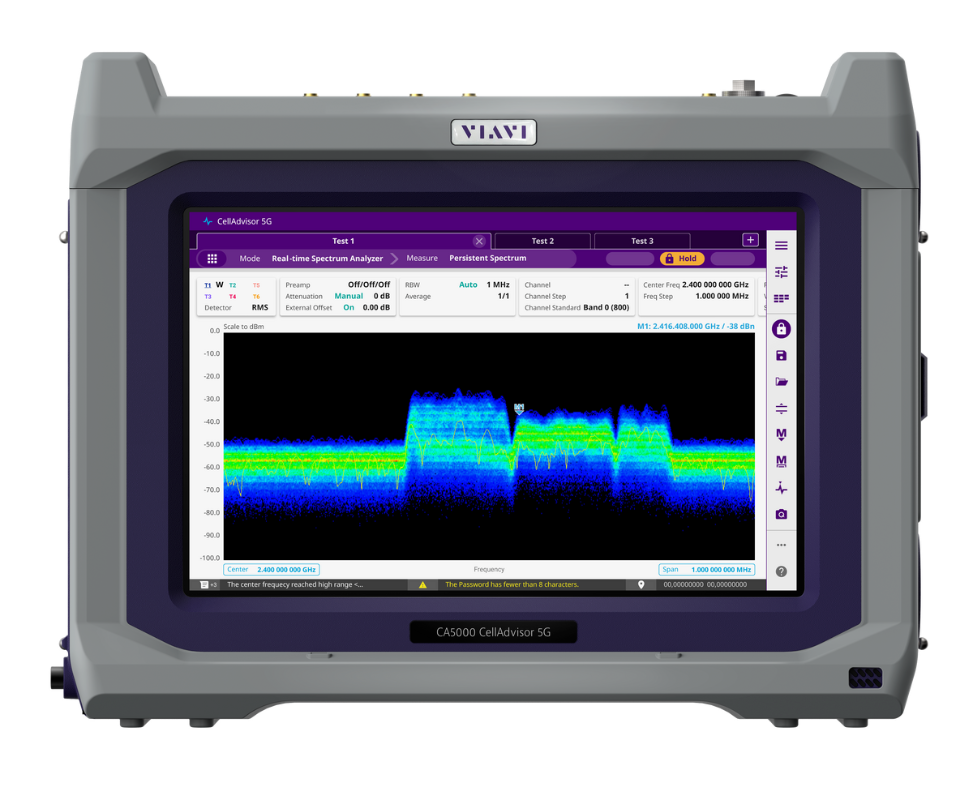

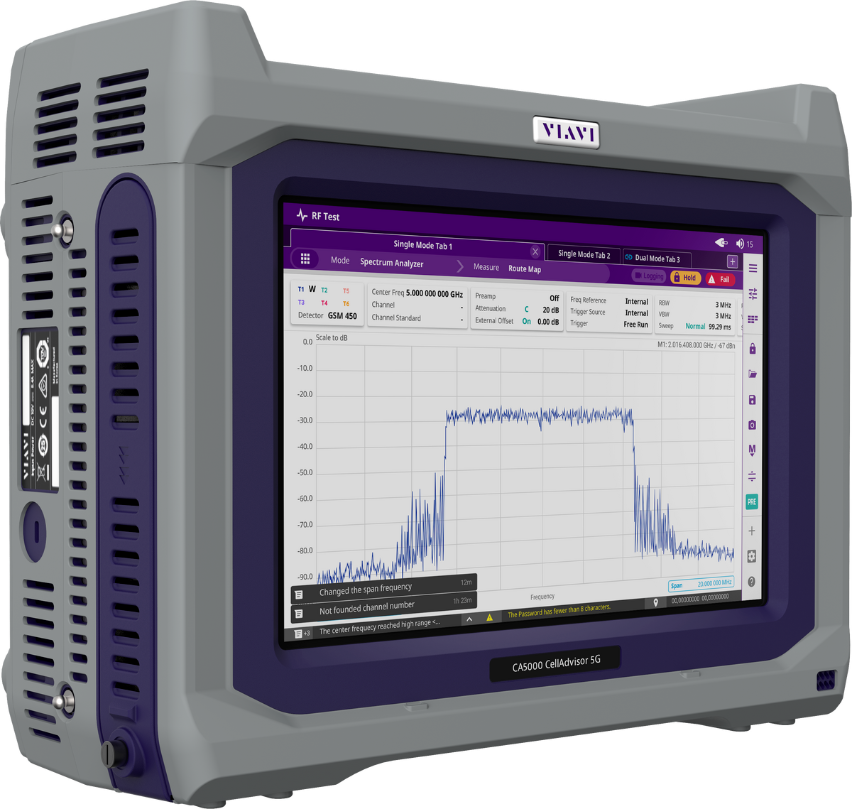

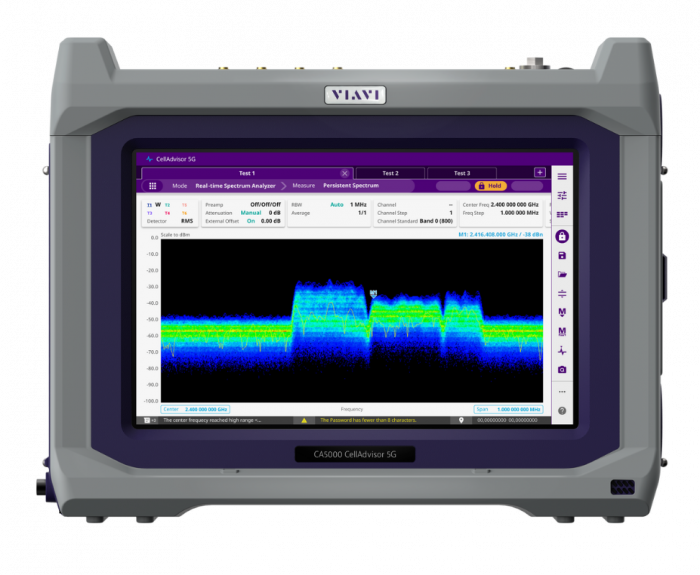

Тестер базовых станций VIAVI CellAdvisor 5G CA5000
Подробнее
Описание
VIAVI CellAdvisor 5G — наиболее удобный в использовании, инновационный и полнофункциональный анализатор базовых станций. Решение идеально подходит для развертывания и проверки работоспособности сетей доступа 5G. Сочетание функций анализа спектра в реальном времени и анализа луча 5G, а также способность тестировать оптоволоконные, коаксиальные и беспроводные интерфейсы делает его одним из наиболее универсальных существующих решений тестирования базовых станций. Вне зависимости от того, анализируете ли вы сигнал, интерференцию или просто проверяете оптические разъемы, прибор способен выполнять все эти задачи. Удобный интерфейс в сочетании с облачным сервисом VIAVI StrataSync обеспечивает быстрое создание отчетов и закрытие проектов.
Преимущества:
- Надежная проверка и развертывание всех физических интерфейсов — оптоволокно, коаксиальный кабель и радиоинтерфейс
- Реализация новых функций и технологий с помощью программных лицензий, что обеспечивает оптимальную совокупную стоимость владения
- Обнаружение пассивной интермодуляции, а также выявление и анализ интерференции с помощью одного и того же решения
- Оперативное формирование отчетов одним нажатием кнопки и быстрая оплата
Сферы применения:
- Установка, запуск в эксплуатацию и техническое обслуживание базовых станций 5G
- Проверка MIMO и активных лучей антенны
- Анализ помех и обнаружение пассивной интермодуляции (PIM) для радиоинтерфейса общего пользования (CPRI)
- Комплексный анализ радиосигнала
- Проверка магистральных сетей и дистанционных радиоблоков (RRH) по радиоинтерфейсу общего пользования (CPRI)
Основные функции:
- Анализ спектра и интерференции в реальном времени с использованием персистентного экрана для 5G FR1 (ниже 6 ГГц) и FR2 (миллиметровые волны)
- Сканер несущей частоты 5G позволяет замерять мощность до восьми широкополосных несущих, а также уровень мощности наиболее сильного луча и соответствующий ему ID
- Анализатор луча 5G определяет ID отдельных лучей, уровень их мощности и соответствующее соотношение сигнал/шум
- Карта маршрутов 5G для проверки покрытия, отображения силы луча в реальном времени и предоставление данных для последующей обработки
Характеристики
| Характеристики | Значения |
| Частотный диапазон |
9 кГц до 6 ГГц 9 кГц до 6 ГГц и 24 ГГц до 40 ГГц (с опцией F002) 9 кГц до 18,5 ГГц (с опцией F018) |
| Максимальный входной уровень | +25 дБм |
| Динамический диапазон (предусилитель выключен) |
|
| Динамический диапазон (предусилитель включен) |
|
| Встроенный измеритель мощности | |
| Отображаемый диапазон измерений | -100 до 100 дБм |
| Диапазон смещений | 0 - 60 дБ |
| Частотный диапазон (встроенного датчика мощности) | 10 МГц до 6 ГГц |
| Полоса обзора (встроенного датчика мощности) | 1 кГц до 100 МГц |
| Динамический диапазон (встроенного датчика мощности) | -120 до +25 дБм |
| Максимальная мощность (встроенного датчика мощности) | +25 дБм |
| Общие характеристики | |
| Интерфейсы |
|
| Экран | 10” разрешение 1280 х 800 |
| Питание |
|
| Размер (ШхВхГ) |
|
| Вес | 5,9 кг |
Документы
Описание
| Опции | Описание |
| CA5000-S002 | GPS connectivity with antenna |
| CA5000-S003 | Bluetooth connectivity |
| CA5000-S004 | Wi-Fi connectivity |
| CA5000-S010 | 50 MHz bandwidth real time spectrum analyzer |
| CA5000-S011 | 100 MHz bandwidth real time spectrum analyzer |
| CA5000-S013 | Interference analyzer |
| CA5000-S014 | Route map |
| CA5000-S015 | Gated sweep |
| CA5000-S016 | Channel scanner |
| CA5000-S032 | LTE/LTE-A FDD signal analyzer |
| CA5000-S033 | LTE/LTE-A TDD signal analyzer |
| CA5000-S034 | DSS Signal Analyzer |
| CA5000-S040 | 5G TF signal analyzer |
| CA5000-S041 | 5G NR signal analyzer |
| CA5000-S042 | 5G NR TM signal analyzer |
| CA5000-S043 | 5G NSA analyzer |
| CA5000-S044 | 5G PDSCH analysis |
| CA5000-S050 | RFoCPRI line rates 1 to 7 interference analyzer |
| CA5000-S051 | RFoCPRI line rate 8 interference analyzer |
| SAA-ADVISOR | Smart Access Anywhere for CellAdvisor products |
| E4106MA2-PC / E4106MA2-APC | 1310/1625 nm, PC or APC connector - Short/medium-haul qualification |
| E4126MA2-PC / E4126MA2-APC | 1310/1550 nm, PC or APC connector - Short/medium-haul qualification |
| E4136MA2-PC / E4136MA2-APC | 1310/1550/1625 nm, PC or APC connector - Short/medium-haul qualification |
| E4126MA3-PC / E4126MA3-APC | 1310/1550 nm - Short/medium/long-haul qualification |
| E4136MA3-PC / E4136MA3-APC | 1310/1550/1625 nm - Short/medium/long-haul qualification |
| E4146QUAD | Multimode 850/1300 nm & Singlemode 1310/1550 nm - Short/medium-haul qualification |
| E41DWDMC-PC / E41DWDMC-APC | Tunable DWDM C-band 1528 nm to 1568 nm, PC or APC connector- Short/medium/long-haul qualification |
Модели
| Модели | Описание |
| CA5000 | CellAdvisor 5G Includes: Spectrum analyzer, RF power meter |
| CA5000-F001 | Frequency for 5G NR FR1 up to 6 GHz |
| CA5000-F002 | Frequency for 5G NR FR1 up to 6 GHz and FR2 up to 40 GHz |
| CA5000-F002N | Frequency for 5G NR FR1 6 GHz and FR2 40 GHz with two RF ports |
| CA5000-F018 | Frequency 9 kHz to 18.5 GHz |
| CA5000-F030 | Frequency 9 kHz to 30 GHz with two RF ports |
| CA5000-F044 | Frequency 9 kHz to 44 GHz with two RF ports |
| CA5000-F001-O | Frequency for 5G NR FR1 up to 6 GHz with optic HW |
| CA5000-F002-O | Frequency for 5G NR FR1 up to 6 GHz and FR2 up to 40 GHz with optic HW |
| CA5000-F002N-O | Frequency for 5G NR FR1 6 GHz and FR2 40 GHz with optic HW and two RF ports |
| CA5000-F018-O | Frequency 9 kHz to 18.5 GHz with optic HW |
| CA5000-FU02 | Frequency upgrade to FR2 up to 40 GHz |
| CA5000-FU18 | Frequency upgrade to 18.5 GHz |
| CA5000-OU01 | Upgrade optic hardware |
| CA5000-PU01 | Upgrade from one RF port to two RF ports for F002 or F002-O |
| CA5000-B100 | 100 MHz/100 MHz analysis bandwidth |
