Солнечный клещевой измеритель Fluke 393 FC представляет собой первый в мире портативный прибор категории CAT III 1500 В с измерением истинных среднеквадратических значений (True RMS), специально разработанный для специалистов по установке и техническому обслуживанию фотоэлектрических систем (PV) и другого оборудования высокого напряжения постоянного тока. Устройство идеально подходит для работы с солнечными батареями, ветряными электростанциями, электрическими железными дорогами, центрами обработки данных и аккумуляторными системами бесперебойного питания. Прибор измеряет напряжение до 1500 В постоянного тока и до 1000 В переменного тока с помощью измерительных проводов, а также силу тока до 999,9 А постоянного или переменного тока через губки токосъемника. Входящий в комплект гибкий токовый щуп iFlex расширяет возможности измерения переменного тока до 2500 А, обеспечивая доступ к труднодоступным проводникам. Тонкая конструкция губок и измерительные провода, рассчитанные на 1500 В постоянного тока категории CAT III, делают Fluke 393 FC надёжным инструментом для работы в тесных распределительных коробках и суровых полевых условиях.
Общие характеристики
- Тип прибора: солнечный клещевой измеритель (Solar Clamp Meter)
- Максимальное напряжение постоянного тока: 1500 В (CAT III 1500 В)
- Максимальное напряжение переменного тока: 1000 В
- Максимальный ток (клещи, пост./перем.): 999,9 А
- Максимальный ток (гибкий щуп iFlex, перем.): 2500 А
- Точность измерения постоянного тока: ±(2% + 5 ед.)
- Точность измерения переменного тока (клещи): ±(2% + 5 ед.) (10–100 Гц)
- Точность измерения переменного тока (iFlex): ±(3% + 5 ед.) (10–500 Гц)
- Точность измерения постоянного напряжения: ±(1% + 5 ед.)
- Точность измерения переменного напряжения: ±(1% + 5 ед.)
- Измеряемые параметры: постоянное и переменное напряжение, постоянный и переменный ток, мощность постоянного тока (с отображением в кВА), сопротивление, частота
- Дисплей: двухстрочный ЖК-дисплей с подсветкой, функция Visual Continuity — яркая зелёная подсветка при проверке целостности цепи
- Степень защиты корпуса: IP54 (пылезащищённый, защита от брызг)
- Звуковой индикатор полярности: помогает избежать случайного переполюсовывания при подключении
- Регистрация и отчёты: передача результатов испытаний через программное обеспечение Fluke Connect®
- Категория безопасности: CAT III 1500 В / CAT IV 600 В
- Автоматическое отключение: через 20 минут бездействия
- Питание: 2 элемента AA
- Габариты (Д × Ш × В): 281 × 84 × 49 мм
- Вес: 520 г
- Рабочая температура: от –10 °C до +50 °C
- Гарантия: 3 года
Основные функции и возможности
- Измерение постоянного напряжения до 1500 В: специально разработан для работы с фотоэлектрическими системами, где требуются измерения высокого напряжения постоянного тока
- Гибкий токовый щуп iFlex в комплекте: обеспечивает непревзойдённый доступ к кабелям в труднодоступных местах — щуп можно продеть в очень узкое пространство, и он обеспечит точные измерения переменного тока до 2500 А
- Тонкая губка токосъемника: позволяет работать с кабелями в тесных распределительных коробках, где стандартные клещи не помещаются
- Измерительные провода для 1500 В CAT III: разработаны с учётом специфики работы и рассчитаны на напряжение 1500 В постоянного тока категории CAT III
- Измерение мощности постоянного тока: отображение показаний в кВА для оценки производительности фотоэлектрических систем
- Функция Visual Continuity: яркая зелёная подсветка дисплея при проверке целостности цепи, что идеально подходит для работы в тёмных и шумных условиях, где звуковой сигнал может быть не слышен
- Звуковой индикатор полярности: помогает избежать случайного переполюсовывания при подключении к цепям постоянного тока
- Беспроводная передача данных: через Fluke Connect® для регистрации результатов испытаний и отправки отчётов
- Степень защиты IP54: защита от пыли и брызг обеспечивает надёжную работу на открытом воздухе, в том числе при тестировании фотоэлектрических панелей в полевых условиях
- Одновременное отображение напряжения и тока: двухстрочный дисплей позволяет одновременно наблюдать два параметра
Условия окружающей среды и безопасность
- Степень защиты корпуса: IP54 (защита от пыли и брызг)
- Категория безопасности: CAT III 1500 В / CAT IV 600 В
- Применение: фотоэлектрические системы, ветряные электростанции, электрические железные дороги, центры обработки данных, аккумуляторные системы бесперебойного питания

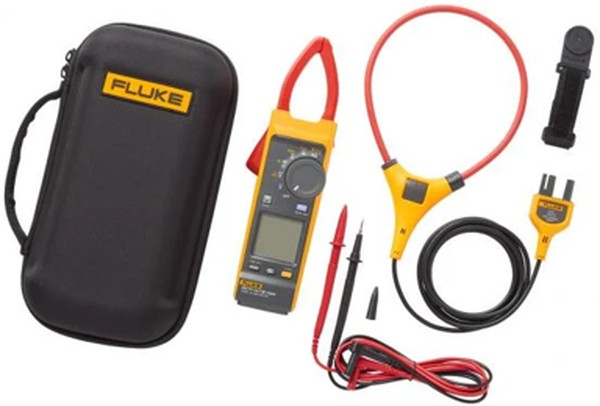

Комплектация Fluke 393FC/E (базовая)
- Солнечный клещевой измеритель Fluke 393 FC
- Гибкий токовый щуп iFlex 18 дюймов
- Измерительные провода CAT III 1500 В с угловыми разъёмами и защитными колпачками
- Зажимы типа «крокодил»
- Магнитный подвес TPAK
- Премиальный кейс для переноски
- 2 элемента питания AA (установлены)
- Краткое руководство пользователя
Комплектация Fluke 393FC-PVLEAD
- Солнечный клещевой измеритель Fluke 393 FC с гибким токовым щупом iFlex 18 дюймов
- Измерительные провода CAT III 1500 В с угловыми разъёмами и защитными колпачками
- Магнитный подвес TPAK
- Премиальный кейс для переноски
- Набор тестовых проводов Pomona PVLEAD1 (MC4-коннектор к 4-мм разъёму)
- Набор зажимных тестовых проводов Pomona PVLEAD3 (для подключения к цепочке панелей)
- 2 элемента питания AA (установлены)
- Краткое руководство пользователя
Примечание: солнечный клещевой измеритель Fluke 393 FC является первым в мире прибором категории CAT III 1500 В с измерением истинных среднеквадратических значений, специально разработанным для специалистов по установке и техническому обслуживанию фотоэлектрических систем. Прибор обеспечивает безопасные и точные измерения в условиях высокого напряжения постоянного тока, включая тестирование солнечных панелей, аккумуляторных систем и другого оборудования. Входящий в комплект гибкий щуп iFlex позволяет измерять переменный ток до 2500 А в труднодоступных местах, а тонкая конструкция губок и специализированные измерительные провода обеспечивают удобство работы в тесных распределительных коробках. Функция Visual Continuity с яркой зелёной подсветкой дисплея и звуковой индикатор полярности упрощают работу в сложных условиях. Степень защиты IP54 и беспроводная передача данных через Fluke Connect® делают Fluke 393 FC надёжным инструментом для полевых работ и документирования результатов. Модификация 393FC-PVLEAD представляет собой профессиональный комплект с MC4-тестовыми проводами и аксессуарами для комплексной диагностики фотоэлектрических систем.
| Модель | Fluke 393 FC | Fluke 393 FC/E |
| Тип | Токоизмерительные клещи | Токоизмерительные клещи |
| Максимальное напряжение на контуре заземления | 1000 В перем. тока, 1500 В пост. тока | |
| Тип элементов питания | 2 × AA (щелочные, IEC LR6) | |
| Дисплей | двойной дисплей с подсветкой, 2 строки | |
| Автоматическое отключение питания | через 20 минут | |
| Температурный коэффициент | 0,1 × указанная точность /°C (при <18 °C или >28 °C) | |
| Период калибровки для спецификаций точности | 1 год | 6 месяцев |
| Переменный ток (челюсти) – диапазон / разрешение / точность | 999,9 А / 0,1 А / 2% + 5 (10–100 Гц), 2,5% + 5 (100–500 Гц) | 999,9 А / 0,1 А / 2% ± 5 (10–100 Гц), 2,5% ± 5 (100–500 Гц) |
| Крест-фактор (50/60 Гц) – челюсти | 2,5 (600 А); 3,0 (500 А); 1,42 (999,9 А); +2% для CF >2 | 2,5 (600 А); 3 (500 А); 1,42 (1000 А); +2% для CF >2 |
| Переменный ток (iFlex) – диапазон / разрешение / точность | 999,9 А / 0,1 А; 2500 А / 1 А; точность 3% + 5 (10–500 Гц) | 999,9 А / 0,1 А; 2500 А / 1 А; точность 3% ± 5 (10–500 Гц) |
| Крест-фактор (50/60 Гц) – iFlex | 2,5 (1400 А); 3,0 (1100 А); 1,42 (2500 А); +2% для CF >2 | 2,5 (1400 А); 3 (1100 А); 1,42 (2500 А); +2% для CF >2 |
| Постоянный ток – диапазон / разрешение / точность | 999,9 А / 0,1 А / 2% + 5 (после компенсации смещения) | |
| Напряжение перем. тока – диапазон / разрешение / точность | 600,0 В / 0,1 В; 1000 В / 1 В; точность 1% + 5 (20–500 Гц) | |
| Напряжение пост. тока – диапазон / разрешение / точность | 600,0 В / 0,1 В; 1500 В / 1 В; точность 1% + 5 | |
| мВ пост. тока – диапазон / разрешение / точность | 500,0 мВ / 0,1 мВ / 1% + 5 | |
| Частота (ток, челюсти) – диапазон / разрешение / точность / уровень срабатывания | 5,0–500,0 Гц / 0,1 Гц / 0,5% + 5; уровни: 5–10 Гц ≥10 А, 10–100 Гц ≥5 А, 100–500 Гц ≥10 А | |
| Частота (ток, iFlex) – диапазон / разрешение / точность / уровень срабатывания | 5,0–500,0 Гц / 0,1 Гц / 0,5% + 5; уровни: 5–20 Гц ≥25 А, 20–100 Гц ≥20 А, 100–500 Гц ≥25 А | |
| Частота (напряжение) – диапазон / разрешение / точность / уровень срабатывания | 5,0–500,0 Гц / 0,1 Гц / 0,5% + 5; уровни: 5–20 Гц ≥5 В, 20–100 Гц ≥5 В, 100–500 Гц ≥10 В | |
| Мощность пост. тока – диапазон / разрешение / точность | 600,0 кВА (600 В пост.) / 0,1 кВА / 2% + 2,0 кВА; 1500 кВА (1500 В пост.) / 1 кВА / 2% + 20 кВА | |
| Сопротивление – диапазон / разрешение / точность | 600,0 Ом / 0,1 Ом; 6000 Ом / 1 Ом; 60,00 кОм / 0,01 кОм; точность 1% + 5 | |
| Емкость – диапазон / разрешение / точность | 100,0 мкФ / 0,1 мкФ; 1000 мкФ / 1 мкФ; точность 1% от шкалы + 5 | 100 мкФ / 0,1 мкФ; 1000 мкФ / 1 мкФ; точность 1% + 5 |
| Уровень пускового срабатывания | 5 А | |
| Ширина раскрытия клещей | 34 мм | |
| Диаметр гибкого токового щупа | 7,5 мм | |
| Длина кабеля iFlex (от головки до разъёма) | 1,8 м | |
| Габариты (Д × Ш × В) | 281 × 84 × 49 мм | |
| Вес (с батареями) | 520 г | |
| Рабочая температура | от –10 °C до 50 °C | |
| Температура хранения | от –40 °C до 60 °C | |
| Рабочая влажность (без конденсации) | без конденсации (<10 °C); ≤90% (10–30 °C); ≤75% (30–40 °C); ≤45% (40–50 °C) | |
| Степень защиты (IP) | IP42 | IP54 |
| Высота (рабочая) | 2000 м | |
| Высота (хранение) | 12 000 м | |
| ЭМС | IEC 61326-1, IEC 61326-2-2, CISPR 11: группа 1, класс A | |
| Безопасность (общие) | IEC 61010-1, степень загрязнения 2 | |
| Безопасность (измерения) | IEC 61010-2-032, IEC 61010-2-033: CAT III 1500 В / CAT IV 600 В | |
| Беспроводная связь (сертификация радиочастот) | FCC ID: T68-FBLE, IC: 6627A-FBLE | |
| Беспроводная связь (диапазон частот) | от 2400 МГц до 2483,5 МГц | |
| Беспроводная связь (выходная мощность) | < 100 мВт | |
| Корея (KCC) | Класс A (промышленное оборудование) | |
| США (FCC) | 47 CFR 15, подраздел B (освобождено от сертификации) | |
| Опция / Обозначение | Описание | Цена |
| FLK‑393FC‑PVLEAD | Комплект: клещи 393 FC и тестовые провода MC4. | 153 000 ₽ |
| FLK‑393‑IRR‑TLPV | Комплект для солнечной энергетики: клещи 393 FC, измеритель солнечной радиации IRR1‑SOL и тестовые провода TLPV1 MC4. | — |
| IRR1‑SOL | Измеритель солнечной радиации (иррадиации) для оценки производительности фотоэлектрических систем. | — |
| TLPV1 | Набор высоковольтных тестовых проводов с разъёмами MC4 для измерений в фотоэлектрических системах. | — |
| TLPV2 | Набор тестовых проводов с разъёмами MC4 для подключения между солнечными панелями и инверторами. | — |
| TLPV‑UTOOL | Инструмент для быстрого и безопасного отсоединения разъёмов MC4. | — |
| iFlex 18 inch | Гибкий токовый датчик для измерения переменного тока до 2500 А в труднодоступных местах. | — |
| TPAK | Магнитное крепление для фиксации клещей на металлических поверхностях. | — |
| Футляр для переноски | Чехол или кейс для транспортировки и хранения прибора и аксессуаров. | — |
| TL224 Test Leads | Набор силиконовых изолированных тестовых проводов. | — |
| TP175 TwistGuard™ Test Probes | Набор тестовых щупов с регулируемой длиной оголённого наконечника. | — |
| AC285 Black Grounding Clip | Заземляющий зажим типа «крокодил» (чёрный). | — |
| TL75 Test Leads | Стандартный набор тестовых проводов. | — |
| i2500‑10 / i2500‑18 / i2500‑36 | Гибкие токовые датчики i2500 с диаметром петли 3, 6 и 12 дюймов соответственно. Все три модели измеряют ток от 1 А до 2500 А. | — |
| Батареи AA (2 шт.) | Сменный комплект щелочных батарей типа AA для питания клещей. | — |
| Модели | Описание | Цена |
| FLUKE-393/E | CAT III 1500V токоизмерительные клещи с iFlex | 145 200 руб. |
| FLUKE-393FC/E | CAT III 1500V токовые клещи с iFlex | 145 200 руб. |
| FLK-393-IRR-PVLEAD | Комплект: клещи 393 FC + измеритель освещённости IRR1 + провода MC4 TL | 217 000 руб. |
