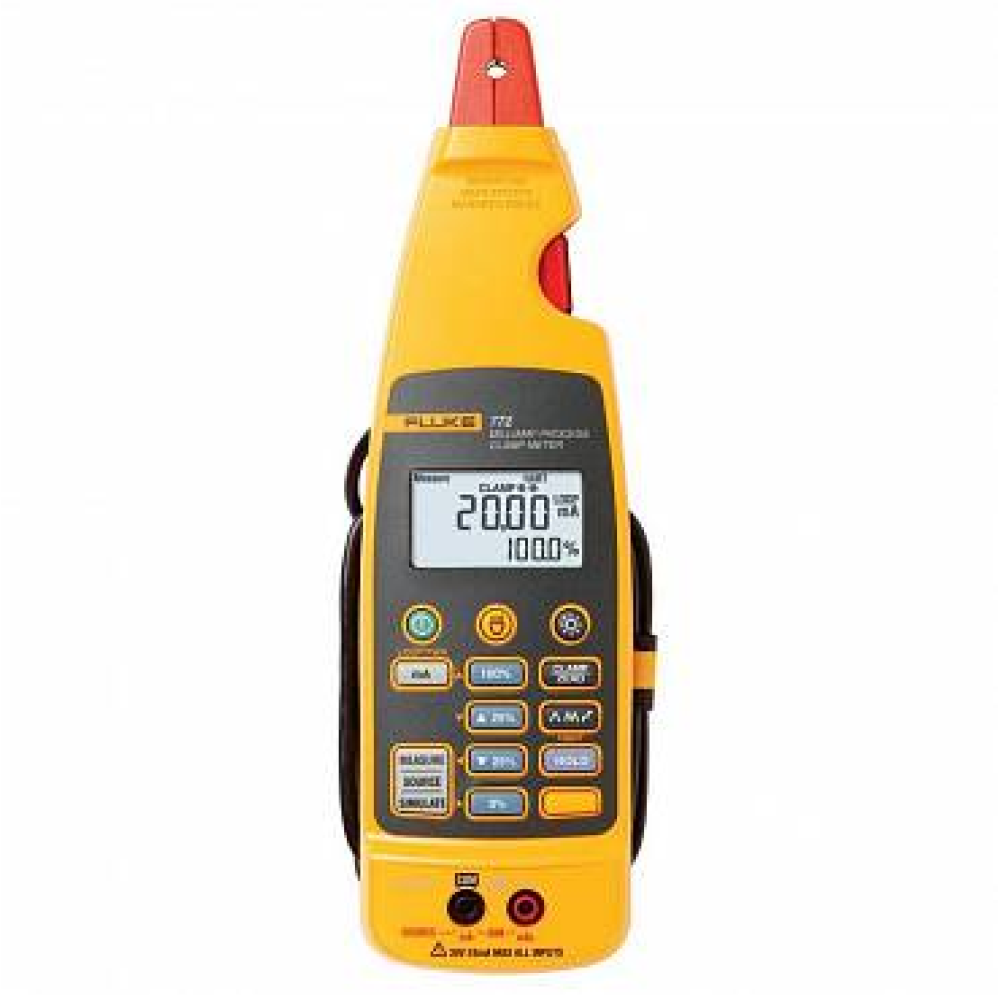

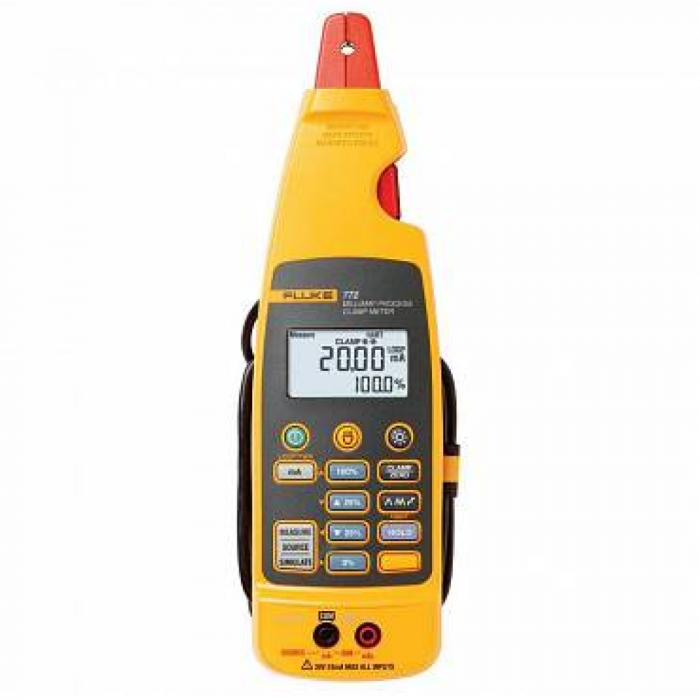

Токоизмерительные клещи для токовых петель Fluke серии 770 представляют собой профессиональное решение для измерения, тестирования и ремонта токовых петель 4–20 мА без разрыва цепи и остановки технологического процесса. Серия включает три модели — Fluke 771, 772 и 773 — которые позволяют выполнять измерения тока в системах промышленной автоматизации, на объектах нефтегазовой отрасли и на производственных предприятиях без необходимости отключать оборудование или вызывать персонал из диспетчерской. Благодаря высокой точности 0,2%, разрешению 0,01 мА и возможности бесконтактного измерения, приборы серии 770 существенно сокращают время диагностики и ремонта аналоговых входов и выходов контроллеров, преобразователей и исполнительных механизмов.
Общие характеристики серии
- Тип приборов: токоизмерительные клещи для токовых петель (mA process clamp meters)
- Измеряемый параметр: постоянный ток (мА) в токовых петлях 4–20 мА
- Точность: 0,2% — наивысшая в своём классе
- Разрешение: 0,01 мА
- Диапазон измерения: 4–20 мА (основной), до 99,9 мА для старых систем управления
- Дисплей: двухстрочный с подсветкой, отображает значение тока в мА и процент от диапазона 4–20 мА
- Съёмный измерительный клещи: с удлинительным кабелем для работы в труднодоступных местах
- Подсветка рабочей зоны: встроенный фонарик для освещения проводов в тёмных шкафах
- Питание: от батарей, с функциями автоматического отключения и таймаута подсветки для продления срока службы
- Вес: 260 г
- Габариты (В × Ш × Г): 212 × 59 × 38 мм
- Рабочая температура: от –10 °C до +50 °C
Модельный ряд и функциональные возможности
Fluke 771 — базовый измеритель тока петли
- Измерение сигналов 4–20 мА без разрыва петли
- Измерение сигналов для ПЛК и аналоговых входов/выходов систем управления
- Двухстрочный дисплей с отображением тока и процента от диапазона 4–20 мА
- Съёмный клещи с кабелем для измерений в труднодоступных местах
- Диапазон 99,9 мА для работы со старыми системами управления 10–50 мА
- Функция автоматического изменения выходного сигнала 4–20 мА для дистанционного тестирования
- Режим фиксации показаний (Hold) для записи изменяющихся значений
Fluke 772 — расширенный измеритель с функциями генерации
- Все функции Fluke 771
- Внутреннее измерение тока 4–20 мА с одновременным питанием петли 24 В для тестирования преобразователей
- Генерация сигнала 4–20 мА для тестирования входов/выходов и I/P-преобразователей систем управления
- Линейно нарастающий и ступенчатый (шаг 25%) выходной сигнал
- Автоматическое изменение выходного сигнала для дистанционного тестирования
Fluke 773 — прецизионный измеритель с полным набором функций
- Все функции Fluke 771 и 772
- Измерение постоянного напряжения для проверки источников питания 24 В и сигналов напряжения I/O
- Генерация постоянного напряжения для тестирования входных компонентов, принимающих сигналы 1–5 В или 0–10 В
- Масштабированный выходной ток: непрерывный сигнал мА, соответствующий измеренному сигналу 4–20 мА, для регистрации на отдельном устройстве без разрыва петли
- Режим mA In/Out: одновременное измерение тока клещами и генерация сигнала мА для тестирования клапанов и гальванических развязок
- Линейно нарастающий и ступенчатый (шаг 25%) выходной сигнал напряжения
Основные области применения
- Диагностика и ремонт токовых петель 4–20 мА без остановки технологического процесса
- Тестирование аналоговых входов и выходов контроллеров (ПЛК)
- Проверка и настройка преобразователей давления, температуры и уровня
- Тестирование I/P-преобразователей и исполнительных механизмов (клапанов)
- Проверка источников питания 24 В в системах управления (модель 773)
Условия окружающей среды и безопасность
- Рабочая температура: от –10 °C до +50 °C
- Вес: 260 г
- Габариты (В × Ш × Г): 212 × 59 × 38 мм
Комплектация (базовая, для Fluke 771)
- Токоизмерительные клещи для токовых петель Fluke 771
- Мягкий футляр для переноски
- Руководство пользователя
Примечание: токоизмерительные клещи для токовых петель Fluke серии 770 предназначены для специалистов по обслуживанию систем промышленной автоматизации, работающих с токовыми петлями 4–20 мА. Ключевое преимущество серии — возможность измерения и диагностики без разрыва петли и остановки оборудования, что позволяет экономить время и средства. Модели 772 и 773 добавляют функции генерации сигнала и питания петли, превращая прибор в полноценный калибратор для тестирования преобразователей и исполнительных механизмов. Модель 773 обеспечивает максимальную универсальность, добавляя измерение и генерацию напряжения для проверки источников питания и входных модулей систем управления.
| Модель | Fluke 771 | Fluke 772 | Fluke 773 |
| Диаметр измеряемого проводника (макс.) | 0,177 дюйма (4,5 мм) | 0,177 дюйма (4,5 мм) | 0,177 дюйма (4,5 мм) |
| Рабочая температура | от –10 до 50 °C | от –10 до 50 °C | от –10 до 50 °C |
| Температура хранения | от –25 до 60 °C | от –25 до 60 °C | от –25 до 60 °C |
| Рабочая влажность | — | — | — |
| Рабочая высота над уровнем моря | 0 … 2000 м | 0 … 2000 м | 0 … 2000 м |
| Степень защиты | IP40 | IP40 | IP40 |
| Размеры (Д × Ш × В) | 59 × 38 × 212 мм | 44 × 70 × 246 мм | 44 × 70 × 246 мм |
| Вес | 260 г | 410 г | 410 г |
| Вибрация | Случайная, 2g (5–500 Гц) | Случайная, 2g (5–500 Гц) | Случайная, 2g (5–500 Гц) |
| Ударопрочность | Падение с высоты 1 м (без зажима) | Падение с высоты 1 м (без зажима) | Падение с высоты 1 м (без зажима) |
| Защита от EMI/RFI | EN61326-1 (при измерении тока клещами добавляется 1 мА при поле 1–3 В/м) | EN61326-1 (при измерении тока клещами добавляется 1 мА при поле 1–3 В/м) | EN61326-1 (при измерении тока клещами добавляется 1 мА при поле 1–3 В/м) |
| Температурный коэффициент | 0,01% / °C (при <18 °C или >28 °C) | 0,01% / °C (при <18 °C или >28 °C) | 0,01% / °C (при <18 °C или >28 °C) |
| Электропитание | 2 × AA (щелочные) | 4 × AA (щелочные) | 4 × AA (щелочные) |
| Время работы от батареи | 40 часов (стандарт) | 12 часов (при генерации мА при 500 Ом) | 12 часов (при генерации мА при 500 Ом) |
| Гарантия | 3 года (электроника), 1 год (провода и клещи) | 3 года (электроника), 1 год (провода и клещи) | 3 года (электроника), 1 год (провода и клещи) |
| Измерение слабых токов (клещи), 0–20,99 мА | 0,2% + 2 разряда | 0,2% + 2 разряда | 0,2% + 2 разряда |
| Измерение слабых токов (клещи), 21,0–100,0 мА | 1% + 5 разрядов | 1% + 5 разрядов | 1% + 5 разрядов |
| Измерение слабых токов (последовательно, через гнёзда), 0–24,00 мА | — | 0,2% + 2 разряда | 0,2% + 2 разряда |
| Генерация мА (макс. 24 мА при 1000 Ом), 0–24,00 мА | — | 0,2% + 2 разряда | 0,2% + 2 разряда |
| Моделирование тока (макс. напряжение 50 В пост. тока), 0–24,00 мА | — | 0,2% + 2 разряда | 0,2% + 2 разряда |
| Генерация напряжения (макс. ток 2 мА), 0–10,00 В | — | — | 0,2% + 2 разряда |
| Измерение напряжения, 0–30,00 В | — | — | 0,2% + 2 разряда |
| Модели | Описание | Цена |
| FLUKE-771 | Токоизмерительные клещи для измерения сигналов 4–20 мА | 156 600 руб. |
| FLUKE-772 | Токоизмерительные клещи с измерением и генерацией сигналов мА | 223 900 руб. |
| FLUKE-773 | Калибратор-мультиметр с измерением/генерацией мА и генерацией напряжения до 10 В | 286 300 руб. |
