Аксессуары Fluke серии EI представляют собой специализированные токовые зажимы и трансформаторы, предназначенные для расширения функциональных возможностей профессиональных измерителей сопротивления заземления Fluke 1623 и 1625. Эти устройства позволяют выполнять измерения методом селективного тестирования и безэлектродного тестирования без необходимости отключения заземляющего контура от системы. Комплектующие серии EI различаются по назначению, диаметру охвата и области применения: компактные зажимы EI-1623 и EI-1625 с внутренним диаметром 50,8 мм предназначены для работы со стандартными заземляющими проводниками, а крупногабаритный трансформатор EI-162BN с диаметром 320 мм — для измерения сопротивления заземления вокруг мощных опор линий электропередач и других крупных заземляющих элементов.
Fluke EI-1623 — комплект зажимов для селективного и безэлектродного тестирования
Комплект зажимов Fluke EI-1623 предназначен для использования совместно с измерителем сопротивления заземления Fluke 1623 для выполнения селективных и безэлектродных измерений. Селективное тестирование подразумевает использование одного зажима вместе с заземляющими электродами для определения значения сопротивления контура заземления для отдельного заземляющего электрода. Безэлектродное тестирование использует оба зажима для измерения сопротивления контура заземления без применения вспомогательных стержней. Ключевое преимущество обоих методов заключается в возможности проведения измерений без отключения тестируемого заземлителя от общей системы заземления, что обеспечивает более высокую безопасность и существенно сокращает время работ. Внутренний диаметр каждого зажима составляет 50,8 мм (2 дюйма). Комплект уже входит в состав Fluke 1623 Kit. Цена — 181 264,50 руб.
Fluke EI-1625 — комплект зажимов для селективного и безэлектродного тестирования
Комплект зажимов Fluke EI-1625 предназначен для использования совместно с измерителем сопротивления заземления Fluke 1625 для выполнения селективных и безэлектродных измерений. Селективное тестирование предполагает использование одного зажима вместе с заземляющими стержнями для получения значения сопротивления контура заземления для одного заземляющего электрода. Безэлектродное тестирование использует оба зажима для измерения сопротивления контура заземления без применения стержней. Оба метода обладают преимуществом проведения измерений без отключения от системы заземления, что делает их более безопасными и быстрыми. Внутренний диаметр каждого зажима составляет 50,8 мм (2 дюйма). Комплект уже входит в состав Fluke 1625 Kit. Цена — 216 792,40 руб.
Fluke EI-162BN — разделительный трансформатор с разъемным сердечником 320 мм
Разделительный трансформатор с разъемным сердечником Fluke EI-162BN представляет собой специализированный токовый зажим увеличенного диаметра, предназначенный для использования в качестве селективного зажима при измерении сопротивления контура заземления вокруг опор линий электропередач. Внутренний диаметр зажима составляет 320 мм (12,6 дюйма), что позволяет охватывать мощные заземляющие шины, опоры ЛЭП и другие элементы с большим поперечным сечением. Трансформатор совместим с измерителями сопротивления заземления Fluke 1623 и 1625. Внешние габариты устройства: 46 × 36 × 16 см, вес — 8 кг. Цена — 543 412,15 руб.
Примечание: аксессуары Fluke серии EI являются специализированными дополнениями к измерителям сопротивления заземления Fluke 1623 и 1625. Зажимы EI-1623 и EI-1625 с внутренним диаметром 50,8 мм уже входят в комплекты поставки KIT соответствующих моделей и предназначены для выполнения селективных и безэлектродных измерений сопротивления заземления без отключения от системы. Трансформатор EI-162BN с увеличенным диаметром 320 мм применяется для работы с крупногабаритными заземляющими элементами, такими как опоры ЛЭП и мощные шины, и может использоваться совместно с обоими приборами. Все устройства позволяют проводить измерения без отключения тестируемого заземлителя от системы, что обеспечивает безопасность и существенно ускоряет процесс диагностики.
| Модель | EI-162BN | EI-1625 | EI-1623 |
| Назначение | Разборный трансформатор (селективный зажим) для измерения сопротивления заземления вокруг опор ЛЭП | Набор зажимов для селективного и безэлектродного тестирования (для измерителя 1625) | Набор зажимов для селективного и безэлектродного тестирования (для измерителя 1623) |
| Внутренний диаметр | 320 мм (12,6 дюйма) | 50,8 мм (2 дюйма) | 50,8 мм (2 дюйма) |
| Габариты (Д × Ш × В) | 46 × 36 × 16 см | — | — |
| Вес | 8 кг | ≈1,65 кг | — |
| Совместимость | С комплектами Fluke 1625 и 1623 | С измерителем Fluke 1625 | С измерителем Fluke 1623 |
| Комплектация | Разборный трансформатор | Два зажима (для L1, L2, L3, N?) — уточните | Два зажима |
| Примечание | Для версии без комплекта требуется кабель GEOX Probe Cable. | Входит в комплект Fluke 1625-2 | Входит в комплект Fluke 1623-2 |
| Опция / Обозначение | Описание | Цена |

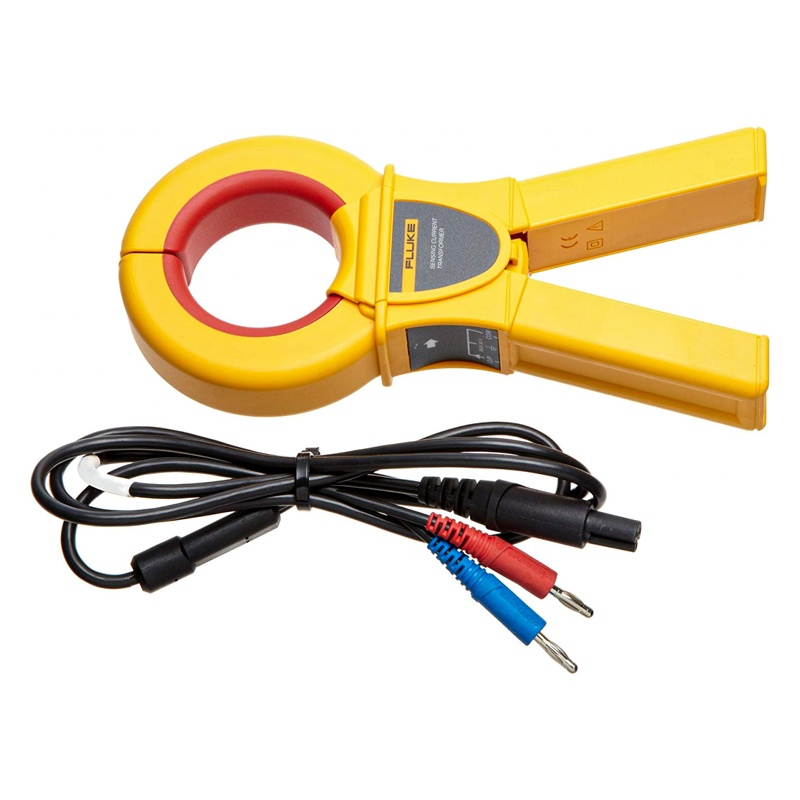

| EI‑162X | Набор токовых клещей для селективных и безэлектродных измерений сопротивления заземления. В комплект входят клещи EI‑162X и EI‑162AC, а также соединительный кабель. Внутренний диаметр клещей — 2 дюйма. Предназначен для работы с измерителями заземления Fluke 1623 и 1625. | 108 500 ₽ |
| Модели | Описание | Цена |
| EI-162BN | Трансформатор 320 мм с разрезным сердечником | 543 400 руб. |
| EI-1625 | Набор зажимов для измерений в режимах выборочный/безэлектродный для модели FLUKE 1625 | 216 800 руб. |
| EI-1623 | Набор зажимов для измерений в режимах выборочный/безэлектродный для модели FLUKE 1623 | 181 300 руб. |
