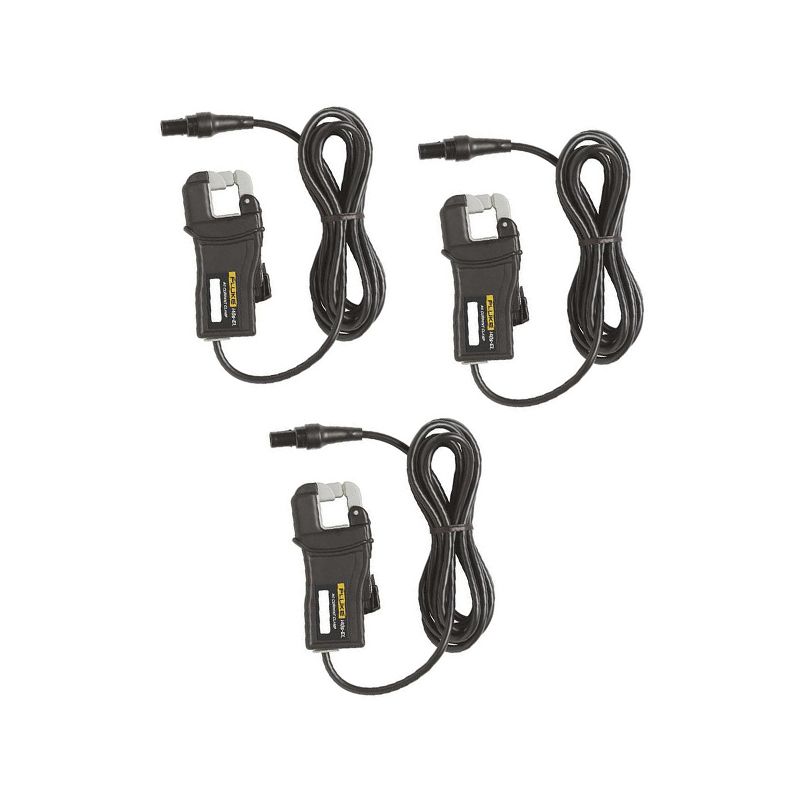

Трансформатор тока с зажимом Fluke I40S-EL3X/3PK используется для измерения малого тока, подходит для измерений тока силой до 40 А, а также осуществляет точные измерения на вторичных трансформаторах тока 1 А и 5 А. Зажим I40S-EL фиксируется на проводниках тока диаметром до 15 мм. Комплект состоит из трёх клещей, что позволяет одновременно выполнять измерения в трёхфазных системах. Устройство предназначено для использования с регистраторами качества электроэнергии Fluke серий 1730, 1732, 1734, 1736, 1738, 1742, 1746 и 1748, обеспечивая высокую точность измерений малых токов в широком диапазоне применений — от мониторинга нагрузок до диагностики систем распределения электроэнергии.
Общие характеристики
- Тип прибора: трансформатор тока с зажимом (Clamp-on Current Transformer)
- Диапазон измерения тока: 1 мА – 4 А (низкий диапазон), 10 мА – 40 А (высокий диапазон)
- Максимальный ток: 40 А
- Точность: 0,7% от показаний + 0,02% от диапазона
- Частотный диапазон: 42,5–69 Гц
- Максимальный диаметр проводника: 15 мм
- Применение: точные измерения на вторичных трансформаторах тока 1 А и 5 А
- Количество в комплекте: 3 шт.
- Совместимость: регистраторы качества электроэнергии Fluke серий 1730, 1732, 1734, 1736, 1738, 1742, 1746, 1748
Основные функции и особенности
- Измерение малых токов: клещи предназначены для измерения малых токов с высоким разрешением до 1 мА, что позволяет выполнять точные измерения в цепях с низкими токами
- Работа с вторичными трансформаторами тока: обеспечивают точные измерения на вторичных обмотках трансформаторов тока 1 А и 5 А, что особенно важно при диагностике систем учёта электроэнергии
- Компактный размер зажима: диаметр захвата до 15 мм позволяет работать с проводниками малого сечения в ограниченном пространстве
- Комплект из трёх клещей: позволяет одновременно подключать все три фазы в трёхфазных системах, что ускоряет процесс измерений и анализа
- Высокая точность: погрешность 0,7% от показаний + 0,02% от диапазона обеспечивает достоверность результатов даже при измерении малых токов
Комплектация Fluke I40S-EL3X/3PK
- Трансформатор тока с зажимом Fluke I40S-EL — 3 шт.
- Краткое руководство пользователя
Примечание: трансформатор тока с зажимом Fluke I40S-EL3X/3PK является специализированным аксессуаром для регистраторов качества электроэнергии Fluke серий 1730 и 1740, предназначенным для точного измерения малых переменных токов. Прибор идеально подходит для мониторинга нагрузок, диагностики систем распределения электроэнергии и измерений на вторичных трансформаторах тока 1 А и 5 А. Компактный зажим диаметром 15 мм обеспечивает доступ к проводникам в ограниченном пространстве, а комплект из трёх клещей позволяет одновременно выполнять измерения в трёхфазных системах. Высокая точность (0,7% от показаний + 0,02% от диапазона) и широкий диапазон измерения (от 1 мА до 40 А) делают этот набор незаменимым инструментом для профессиональных электриков и специалистов по качеству электроэнергии.
| Fluke I30S | Fluke I30 | Fluke I40S-EL3X/3PK | |
| Диапазон тока | 20 А, среднеквадратичное значение переменного тока или постоянный ток | 40 А переменного тока | |
| Диапазон измерения | ± 30 A | 1 мА – 4 А / 10 мА – 40 А | |
| Чувствительность выхода | 100 мВ/А | — | |
| Погрешность (при +25 °C) | ± 1 % показаний ± 2 мА | 0,7 % от показаний + 0,02 % от диапазона | |
| Разрешающая способность | ± 1 мА | — | |
| Сопротивление нагрузки | > 10 кОм | > 10 кОм и ≤ 100 пФ | — |
| Чувствительность к расположению проводника | ± 1 % по отношению к показаниям при расположении проводника в центре | — | |
| Диапазон частот | Постоянный ток до 100 кГц (– 0,5 дБ) | Постоянный ток до 20 кГц (– 0,5 дБ) | 42,5 Гц – 69 Гц |
| Температурный коэффициент | ± 0,01% от показаний/°C | — | |
| Питание | Щелочная батарея MN1604/PP3 напряжением 9 В, 30 часов работы, индикатор разряда батареи | — | |
| Рабочее напряжение | 300 В, переменное среднеквадратичное или постоянное напряжение | — | |
| Максимальный размер проводника | 19 мм в диаметре | 15 мм в диаметре | |
| Выходной разъем | Защищенный разъем BNC с безопасным адаптером 4 мм | 4 мм защищенный разъем | — |
| Установка нуля на выходе | Ручная с помощью дискового регулятора | — | |
| Длина кабеля | 2 метра | 1,5 метра | — |
| Диапазон рабочих температур | От 0 °C до +50 °C | — | |
| Диапазон температур хранения (с удаленными элементами питания) | От –20 °C до +85 °C | — | |
| Допустимая влажность при работе | От 15 % до 85 % (без конденсации) | — | |
| Вес | 250 г | — | |
| Безопасность |
IEC 61010-1, степень загрязнения 2, IEC 61010-2-032: CAT III 300 В Использование щупа на неизолированных проводниках ограничивается напряжением до 300 В переменного (среднеквадратичное значение) или постоянного тока и частотами ниже 1 кГц. |
— | |
| Электромагнитная совместимость (ЭМС) | IEC 61326-1: Портативный, электромагнитная обстановка | — | |
| Опция / Обозначение | Описание | Цена |

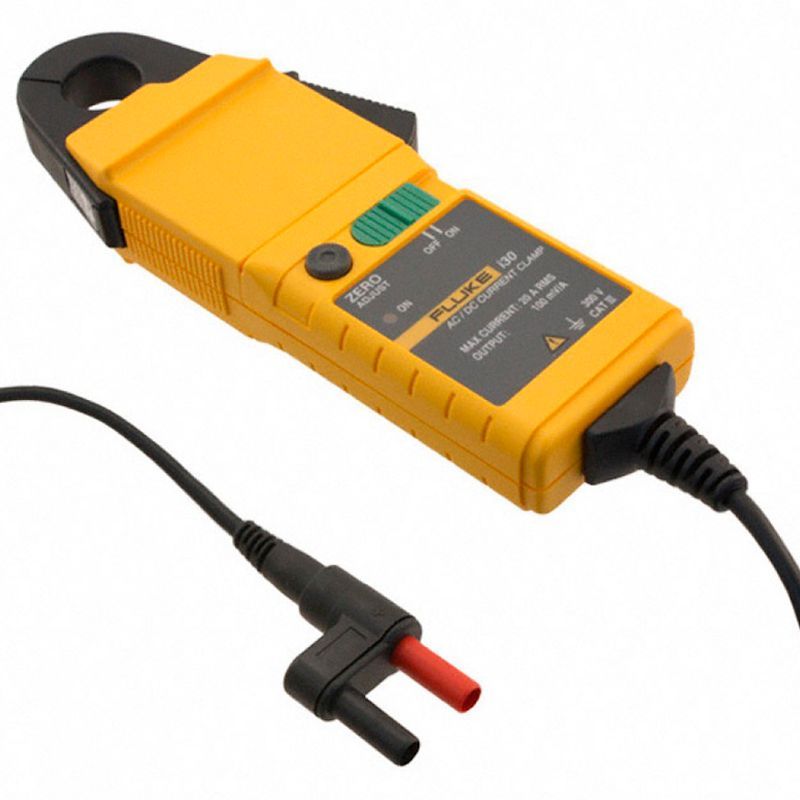

| I30S | Выносные токовые клещи на основе эффекта Холла для измерения постоянного и переменного тока до 30 А (пост.) / 20 А (перем.). Диапазон частот до 100 кГц. | 154 100 ₽ |
| I40S‑EL3X/3PK | Набор из 3 токоизмерительных трансформаторов с зажимом для измерения малого тока до 40 А. Подходят для точных измерений на вторичных обмотках трансформаторов тока 1 А и 5 А. | 149 600 ₽ |

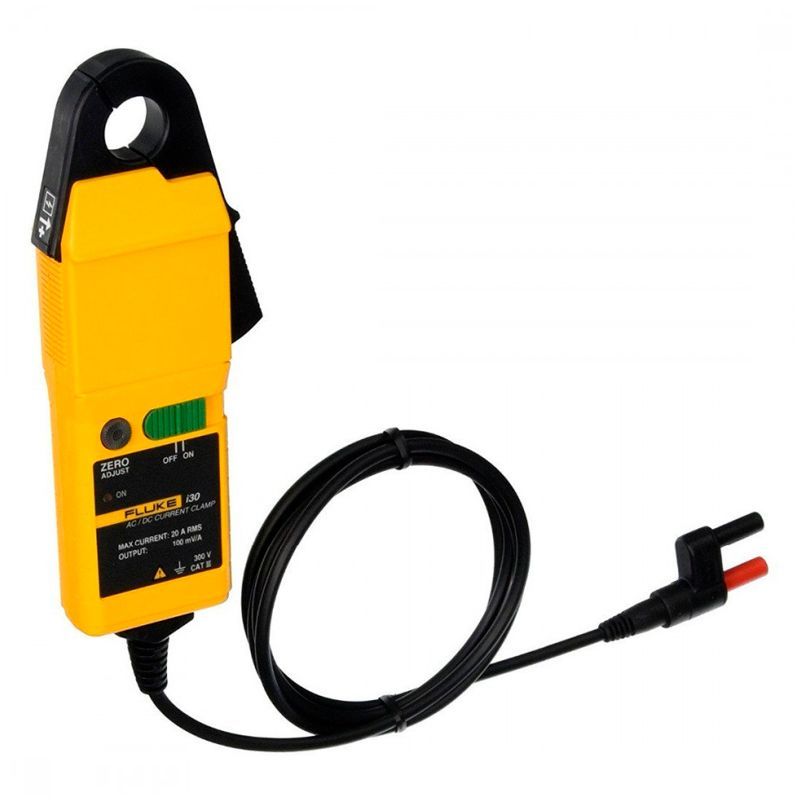

| I30 | Токоизмерительные клещи на основе эффекта Холла для измерения постоянного и переменного тока без разрыва цепи. Диапазон до 30 А пост. тока / 20 А перем. тока. | 111 700 ₽ |
